一、单卷筒矿井提升机

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢3

单卷筒矿井提升机润滑五定图表

五定 定点 定质 定量 定期 定人

序号 润滑部位 润滑方式 润滑剂 油量 周期 润滑分工

10 减速器齿轮 喷油 L-CKC 粘度等级200工业闭式齿轮油 油标1/3 一年换一次 检修工

9 齿轮联轴器 手工 L-CKC 粘度等级200工业闭式齿轮油 2Kg 每季度加一次 检修工

1 主轴左、右轴承 油枪 钙基脂 2Kg 每季度加一次 检修工

1 导轴和内齿套 油枪 钙基脂 2Kg 每季度加一次 检修工

1 卷筒轴瓦 油枪 钙基脂和粘度100普通开式齿轮油 2Kg 每季度加一次 检修工

5 深度指示器传动装置齿轮、轴承 手工 钙基脂 0.2Kg 每月加一次 检修工

5 深度指示器丝手工 粘度100普通开式齿0.1Kg 每月加一次 检修工 精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢4 杆 轮油

5 深度指示器箱体内 油池 L-CKC 粘度等级200工业闭式齿轮油 油标1/3 每年换一次 检修工

12 测速传动装置 油枪 钙基脂 0.1Kg 每月加一次 检修工

14 电机制动器体 油枪 钙基脂 0.1Kg 每月加一次 检修工

钢丝绳 涂抹 增磨脂 20Kg 每2周加一次 检修工

天轮装置左、右轴承 油枪 锂基脂3# 2Kg 每月加一次 检修工

二、双卷筒矿井提升机 精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢5

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢6

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢7 精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢8 双卷筒矿井提升机润滑五定图表

五定 定点 定质 定量 定期 定人

序号 润滑部位 润滑方式 润滑剂 油量 周期 润滑分工

23 减速器齿轮 油池 N120中负荷工业齿轮油 大齿轮1/3 每年换一次 检修工

22 齿轮联轴器 手工 1号钙基脂 2Kg 每季加一次 检修工

20 主轴左、右轴承 油枪 钙基脂 2Kg 每季加一次 检修工

20 导轴和内齿套 油枪 钙基脂 2Kg 每季加一次 检修工

20 主轴装置轴瓦 油枪 钙基脂和粘度100普通开式齿轮油 2Kg 每季加一次 检修工

21 深度指示器传动装置齿轮、轴承 手工 钙基脂 0.1Kg 每月加一次 检修工

21 深度指示器丝杆 手工 粘度100普通开式齿轮油 0.1Kg 每月加一次 检修工 精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢9 21 深度指示器箱体 油池 L-CKC 粘度等级200工业闭式齿轮油 油标1/3 每年换一次 检修工

16 离合器轴承 油杯 3号钙基脂 0.2Kg 每月加一次 检修工

17 离合器 油杯 3号钙基脂 0.2Kg 每月加一次 检修工

18 离合器气缸 手工 N68机械油 0.2Kg 每月加一次 检修工

19 离合器齿轮 手工 2号开式齿轮油 0.5kg 每月加一次 检修工

26 天轮装置左、右轴承 油枪 锂基脂3# 2Kg 每月加一次 检修工

25 测速传动装置 油枪 钙基脂 0.1Kg 每月加一次 检修工

24 电机轴承 油枪 锂基脂3# 0.4Kg 每月加一次 检修工

15 铰接部位 油枪 3号钙基脂 7.2kg 每月加一次 检修工

钢丝绳 涂抹 增磨脂 20Kg 半月加一次 检修工 精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢10 三、多绳摩擦式矿井提升机

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢11 精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢12 多绳摩擦式矿井提升机润滑五定图表

五定 定点 定质 定量 定期 定人

序号 润滑部位 润滑方式 润滑剂 油量 周期 润滑分工

1 主轴装置左、右轴承 油枪 锂基脂3# 4Kg 每月加一次 检修工

8 天轮装置左、右轴承 油枪 锂基脂3# 8Kg 每月加一次 检修工

9 钢丝绳滑动监测装置 油枪 钙基脂 0.2Kg 每月加一次 检修工

3 测速传动箱齿轮、轴承 油枪 钙基脂 0.2Kg 每月加一次 检修工

钢丝绳 涂抹 增磨脂 40Kg 每月加一次 检修工

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢13 四、清水泵

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢14 清水泵润滑五定图表

五定 定点 定质 定量 定期 定人

序号 润滑部位 润滑方式 润滑剂 油量 周期 润滑分工

1 水泵左轴承部件 填入 锂基黄油 0.5Kg 每周加一次 检修工

22 水泵右轴承部件 填入 锂基黄油 0.5Kg 每周加一次 检修工

电机左右轴承 油枪 2号锂基脂 0.2Kg 每周加一次 检修工

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢15 精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢16 五、螺杆式空气压缩机精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢17 精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢18 螺杆式空气压缩机润滑五定图表

五定 定点 定质 定量 定期 定人

序号 润滑部位 润滑方式 润滑剂 油量 周期 润滑分工

14 电机前轴承 油枪 ESSO UNIREX N2 57g 每周加一次 检修工

14 电机前轴承 油枪 ESSO UNIREX N2 57g 每周加一次 检修工

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢19 六、液压旋回破碎机

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢20 液压旋回破碎机润滑五定图表

五定 定点 定质 定量 定期 定人

序号 润滑部位 润滑方式 润滑剂 油量 周期 润滑分工

稀油润滑站 油池 100号机械油 2/3 每年换一次 检修工

主轴轴头与横梁中心孔衬套 油枪 黄干油 1Kg 每半年加一次 检修工

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢21 七、HP500圆锥破碎机

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢22 HP500圆锥破碎机润滑五定图表

五定 定点 定质 定量 定期 定人

序号 润滑部位 润滑方式 润滑剂 油量 周期 润滑分工

稀油润滑站 油池 ISO 150级 2/3 每一年换一次 检修工

风扇电机轴承 油枪 NLG12锂基润滑脂 0.2Kg 每季加一次 检修工

电机轴承 油枪 NLG12锂基润滑脂 0.2Kg 每季加一次 检修工

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢23 八、H6800圆锥破碎机

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢24 H6800圆锥破碎机润滑五定图表

五定 定点 定质 定量 定期 定人

序号 润滑部位 润滑方式 润滑剂 油量 周期 润滑分工

稀油润滑站 油池 ISO 150级 2/3 每半年一次 检修工

风扇电机轴承 油枪 NLG12锂基润滑脂 0.2Kg 每季加一次 检修工

电机轴承 油枪 NLG12锂基润滑脂 0.2Kg 每季加一次 检修工

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢25 九、磨机

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢26 磨机润滑五定图表

五定 定点 定质 定量 定期 定人

序号 润滑部位 润滑方式 润滑剂 油量 周期 润滑分工

1 磨机主轴承（高低压稀油润滑站） 喷油 N150中极压工业齿轮油

0.2m³ 每一年换一次 检修工

3 大小齿轮（喷射装置） 喷油 工业齿轮油N680

2Kg 每周加一次 检修工

5 电机轴承 喷油 N150中极压工业齿轮油 0.1m³ 每半年加一次 检修工

小齿轮轴轴承 油枪 锂基脂3号 2Kg 每月加一次 检修工

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢27 十、渣浆泵

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢28 渣浆泵润滑五定图表

五定 定点 定质 定量 定期 定人

序号 润滑部位 润滑方式 润滑剂 油量 周期 润滑分工

3 轴承箱 倒入 N46机油 2/3 每3月换一次 检修工

电机左右轴承 油枪 2号锂基脂 0.2Kg 每3月加一次 检修工

精品资料

仅供学习与交流，如有侵权请联系网站删除 谢谢29 十一、电动双梁桥式吊车、抓斗吊

合集下载

【TPM设备管理】设备润滑管理的“五定”与“三过滤”

【TPM设备管理】设备润滑管理的“五定”与“三过滤”

设备润滑是防止和延缓零件磨损和其他形式失败的重要手段之一,设备润滑管理是企业进行设备保养管理的一个重要内容,是为保持设备正常技术状态、延长使用寿命必须进行的日常工作。

因此,企业尤其是设备密集型企业需要加强设备的润滑管理工作,对润滑工作进行科学管理,这对保证设备完好并充分发挥设备效能、减少设备事故和故障、提高企业经济效益都有着非常重要的意义。

设备润滑的“五定”与“三过滤”制度就是企业设备润滑工作进行科学化、规范化管理的具体体现,需要认真加以落实。

一、五定

“五定”是指定点、定质、定量、定期、定人。

1、定点:确定每台设备的润滑部位和润滑点,保持其清洁与完好无损,实施定点给油。

润滑的定点工作具体是指:

(1)设备的润滑部位和润滑点最好进行标识。

(2)参与润滑工作的操作员工、保养员工必须熟悉有关设备的润滑部位和润滑点。

(3)润滑加油时,要按润滑点标识的部位和润滑点加换润滑油。

2、定质:设备的润滑油品必须经检验合格,按规定的润滑油种类进行加油;润滑装置和加油器具保持清洁。

设备润滑的定质工作内容包括:

(1)必须按照润滑卡片和图表规定的润滑油种类和牌号加换润滑油。

(2)加换润滑油的器具必须清洁,不能被污染,以免污染设备内部润滑部位。

(3)加油口、加油部位必须清洁,不能有脏污,以免污染物带入设备内部,影响甚至破坏润滑效果。

3、定量:在保证良好润滑的基础上,实行日常耗油量定额和定量换油。

设备润滑定量原则是:

(1)设备油量最好能够可视化,以便于清楚地知道加油量是否合适

(2)日常加油点要按照加油定额数量或显示的数量限度进行加油,不能过多,也不能过少,既要做到保证润滑,又要避免浪费。

(3)换油时循环系统要开机运行,确认油位不再下降后补充至油位。

(4)做好废油回收退库工作,治理设备漏油现象,防止浪费

4、定期:按照规定的周期加润滑油,对储量大的油,应按规定时间抽样化验,视油质状况确定清洗换油、循环过滤和抽验周期。

润滑基础知识培训课件

润滑基础知识培训课件

润滑基础知识培训课件

目录

一、润滑基础理论............................................2

1.1 润滑油的作用与分类...................................3

1.2 润滑油的性能指标.....................................4

1.3 润滑系统的组成与功能.................................6

二、润滑材料与选择..........................................7

2.1 常用润滑油脂的种类与特性.............................8

2.2 润滑油脂的选择原则与方法............................10

2.3 不同工况下的润滑材料选择............................11

三、润滑装置与维护.........................................12

3.1 润滑装置的类型与选用................................14

3.2 润滑装置的日常维护与保养............................15

3.3 润滑装置的故障诊断与排除............................15

四、润滑油品的监测与质量控制...............................17 4.1 润滑油品的常规检测项目..............................18

4.2 润滑油品的质量控制标准..............................18

4.3 润滑油品的替代与升级................................20

主要设备润滑图表

主要设备润滑图表

创作时间：贰零贰壹年柒月贰叁拾日

创作时间：贰零贰壹年柒月贰叁拾日 润 滑 图 表之马矢奏春创作

创作时间：贰零贰壹年柒月贰叁拾日

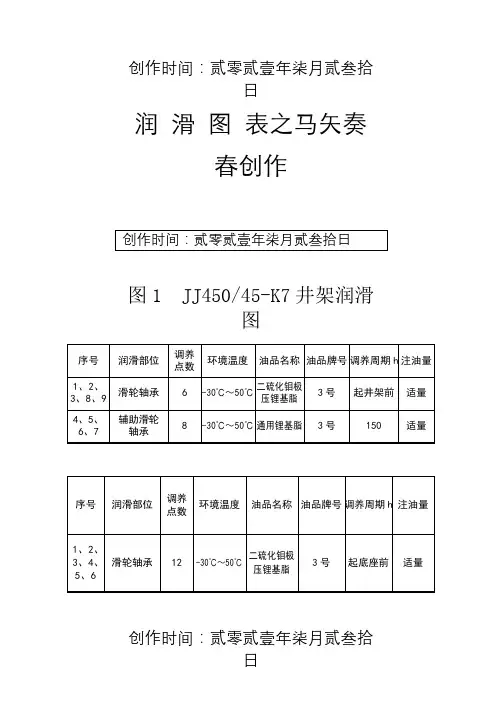

图1 JJ450/45-K7井架润滑图
