消火栓灭火系统水泵安装检查记录模板24

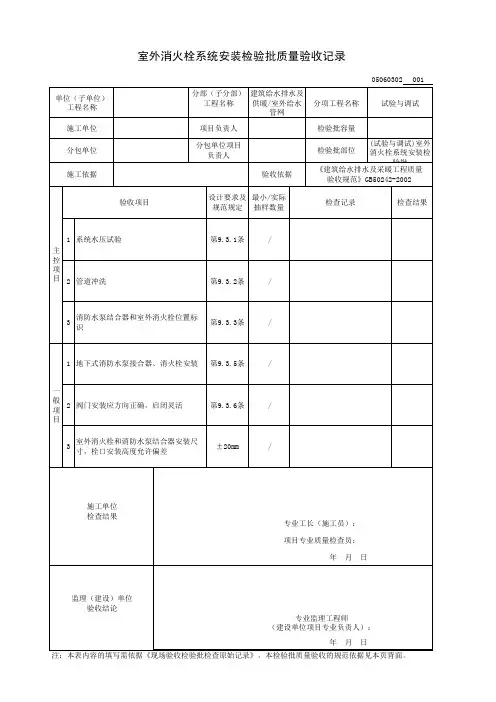

室外消火栓系统安装检验批质量验收记录

05060302001单位（子单位）工程名称分部（子分部）工程名称建筑给水排水及供暖/室外给水管网分项工程名称试验与调试

施工单位项目负责人检验批容量

分包单位分包单位项目负责人检验批部位(试验与调试)室外消火栓系统安装检验批施工依据验收依据《建筑给水排水及采暖工程质量验收规范》GB50242-2002

主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果

1系统水压试验第9.3.1条/

2管道冲洗第9.3.2条/

3消防水泵结合器和室外消火栓位置标识第9.3.3条/

一般项目1地下式消防水泵接合器、消火栓安装第9.3.5条/

2阀门安装应方向正确，启闭灵活第9.3.6条/

3室外消火栓和消防水泵结合器安装尺寸，栓口安装高度允许偏差±20mm/

施工单位检查结果专业工长（施工员）：项目专业质量检查员：年 月 日

监理（建设）单位验收结论专业监理工程师（建设单位项目专业负责人）：年 月 日注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。填写说明

一、填写依据

1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分

可按设计系统、楼层、施工段、单元划分。

三、GB50242-2002规范摘要

主控项目

9.3.1 系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。检验方法：试验压力下，10min内压力降不大于0.05MPa，然后降至工作压力进行检查，住力保持不变，不渗不漏。9.3.2 消防管道在竣工前，必须对管道进行冲洗。

检验方法：观察冲洗出水的浊度。9.3.3 消防水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作。消防水泵接合器和室外消火栓当采用墙壁式时，如设计未要求，进、出水栓口的中心安装高度距地面应为1.10m，其上方应设有防坠落物打击的措施。检验方法：观察和尺量检查。

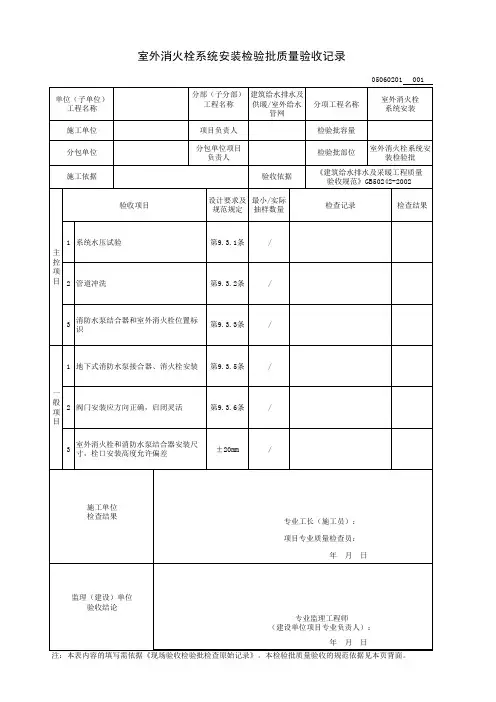

室外消火栓系统安装检验批质量验收记录

05060201001单位（子单位）工程名称分部（子分部）工程名称建筑给水排水及供暖/室外给水管网分项工程名称室外消火栓系统安装施工单位项目负责人检验批容量

分包单位分包单位项目负责人检验批部位室外消火栓系统安装检验批施工依据验收依据《建筑给水排水及采暖工程质量验收规范》GB50242-2002

主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果

1系统水压试验第9.3.1条/

2管道冲洗第9.3.2条/

3消防水泵结合器和室外消火栓位置标识第9.3.3条/

一般项目1地下式消防水泵接合器、消火栓安装第9.3.5条/

2阀门安装应方向正确，启闭灵活第9.3.6条/

3室外消火栓和消防水泵结合器安装尺寸，栓口安装高度允许偏差±20mm/

施工单位检查结果专业工长（施工员）：项目专业质量检查员：年 月 日

监理（建设）单位验收结论专业监理工程师（建设单位项目专业负责人）：年 月 日注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。填写说明

一、填写依据

1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分

可按设计系统、楼层、施工段、单元划分。

三、GB50242-2002规范摘要

主控项目

9.3.1 系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。检验方法：试验压力下，10min内压力降不大于0.05MPa，然后降至工作压力进行检查，住力保持不变，不渗不漏。9.3.2 消防管道在竣工前，必须对管道进行冲洗。

检验方法：观察冲洗出水的浊度。9.3.3 消防水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作。消防水泵接合器和室外消火栓当采用墙壁式时，如设计未要求，进、出水栓口的中心安装高度距地面应为1.10m，其上方应设有防坠落物打击的措施。检验方法：观察和尺量检查。

消防水系统查验记录

查验项目 内容和方法 要求 查验情况 是否合格

消防水源及供水设施 市政给水 查验市政供水的进水管数量、管径、供水能力

符合消防技术标准和消防设计文件要求

消防水池 查看设置位置、水位显示与报警装置

核对有效容积

查看消防控制室或值班室应能显示消防水池的高水位、低水位报警信号，以及正常水位

天然水源 查看天然水源的水量、水质、枯水期技术措施、消防车取水高度、取水设施（码头、消防车道）

消防水泵 查看工作泵、备用泵、吸水管、出水管及出水管上的泄压阀、水锤消除设施、截止阀、信号阀等的规格、型号、数量，吸水管、出水管上的控制阀状态及安装质量 符合消防技术标准和消防设计文件要求，吸水管、出水管上的控制阀锁定在常开位置，并有明显标识

查看吸水方式 自灌式引水或其他可靠的引水措施

测试消防水泵现场手动启、停功能

符合消防技术标准和消防设计文件要求

测试消防水泵远程手动启、停功能

测试压力开关或流量开关自动启动消防水泵功能，水泵不应自动停止

测试转输消防水泵或串联消防水泵的自动启动逻辑

测试主、备电源切换，主、备泵启动及故障切换

查看消防水泵启动控制装置

测试压力、流量（有条件时应测试在模拟系统最大流量时最不利点压力） 查验项目 内容和方法 要求 查验情况 是否合格

测试水锤消除设施后的压力

抽查消防泵组，并核对其证明文件 与消防产品市场准入证明文件一致

消防水泵控制柜 查看设置位置，防护等级及安装质量，查看防止被水淹没的措施 符合消防技术标准和消防设计文件要求

消防水泵启动控制应置于自动启动挡

测试机械应急启泵功能

高位消防水箱 查看设置位置，水位显示与报警装置

符合消防技术标准和消防设计文件要求

核对有效容积

查看消防控制室或值班室应能显示高位消防水箱的高水位、低水位报警信号，以及正常水位

查看确保水量的措施，管网连接

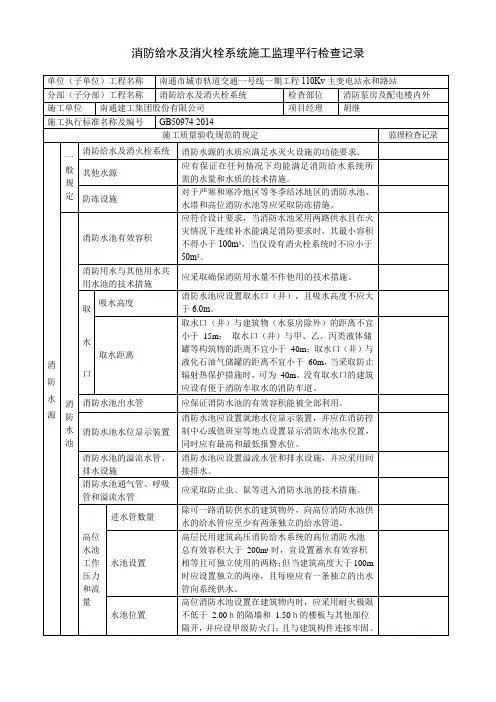

消防给水及消火栓系统施工监理平行检查记录

单位（子单位）工程名称 南通市城市轨道交通一号线一期工程110Kv主变电站永和路站

分部（子分部）工程名称 消防给水及消火栓系统 检查部位 消防泵房及配电楼内外

施工单位 南通建工集团股份有限公司 项目经理 胡继

施工执行标准名称及编号 GB50974-2014

施工质量验收规范的规定 监理检查记录

消防水源 一般规定 消防给水及消火栓系统 消防水源的水质应满足水灭火设施的功能要求。

其他水源 应有保证在任何情况下均能满足消防给水系统所需的水量和水质的技术措施。

防冻设施 对于严寒和寒冷地区等冬季结冰地区的消防水池、水塔和高位消防水池等应采取防冻措施。

消防水池 消防水池有效容积 应符合设计要求，当消防水池采用两路供水且在火灾情况下连续补水能满足消防要求时，其最小容积不得小于100m3，当仅设有消火栓系统时不应小于50m3。

消防用水与其他用水共用水池的技术措施 应采取确保消防用水量不作他用的技术措施。

取水口 吸水高度 消防水池应设置取水口（井），且吸水高度不应大于6.0m。

取水距离 取水口（井）与建筑物（水泵房除外）的距离不宜小于 15m； 取水口（井）与甲、乙、丙类液体储罐等构筑物的距离不宜小于 40m；取水口（井）与液化石油气储罐的距离不宜小于 60m，当采取防止辐射热保护措施时，可为 40m。没有取水口的建筑应设有便于消防车取水的消防车道。

消防水池出水管 应保证消防水池的有效容积能被全部利用。

消防水池水位显示装置 消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示消防水池水位置，同时应有最高和最低报警水位。

消防水池的溢流水管、排水设施 消防水池应设置溢流水管和排水设施，并应采用间接排水。

消防水池通气管、呼吸管和溢流水管 应采取防止虫、鼠等进入消防水池的技术措施。

高位水池工作压力和流量 进水管数量 除可一路消防供水的建筑物外，向高位消防水池供水的给水管应至少有两条独立的给水管道。
