LED电源测试参数

LED驱动电源安规及检测一、LED驱动电源所需认证LED驱动电源板，在标准认证和质量认证过程中，主要根据出口地要求进行相关资质认证，如产品独立外销销或者产品是外置电源，则需要认证的项目较多，也较全面；如给国内整机灯具产品配套，则根据灯具产品生产商的要求，做相关认证，一般认证项目相对少些，整机灯具厂商往往会以成品形式进行再次认证。

下面是LED驱动电源板主要的认证标准，一般情况下，大多数的LED驱动电源板生产商会将CE\EMC\RoHS等先进行认证，再根据实际需要进行相关认证。

1、欧盟标准：CE欧盟产品符合指令“CE”标志是一种安全认证标志，被视为制造商打开并进入欧洲市场的护照。

CE代表欧洲统一（CONFORMITE EUROPEENNE）。

凡是贴有“CE”标志的产品就可在欧盟各成员国内销售，无须符合每个成员国的要求，从而实现了商品在欧盟成员国范围内的自由流通。

CB CB体系（电工产品合格测试与认证的IEC体系）国际电工委员会认证.CB体系（电工产品合格测试与认证的IEC体系）是IECEE运作的－个国际体系，IECEE 各成员国认证机构以IEC标准为基础对电工产品安全性能进行测试，其测试结果即CB测试报告和CB测试证书在IECEE各成员国得到相互认可的体系。

目的是为了减少由于必须满足不同国家认证或批准准则而产生的国际贸易壁垒。

IECEE 是国际电工委员会电工产品合格测试与认证组织的简称。

GS ：（电气安全性）GS的含义是德语"Geprufte Sicherheit"(安全性已认证)，也有"Germany Safety"（德国安全）的意思。

GS认证以德国产品安全法（GPGS）为依据，按照欧盟统一标准EN或德国工业标准DIN进行检测的一种自愿性认证，是欧洲市场公认的德国安全认证标志。

RoHS：是由欧盟立法制定的一项强制性标准，它的全称是《关于限制在电子电器设备中使用某些有害成分的指令》(Restriction of Hazardous Substances)。

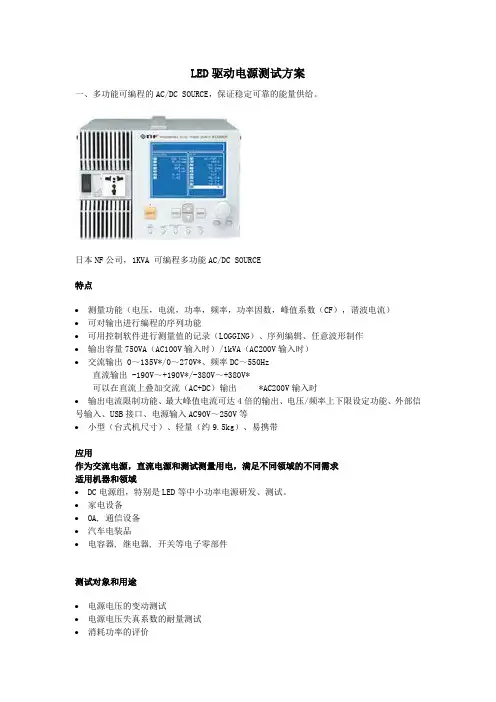

LED驱动电源测试方案一、多功能可编程的AC/DC SOURCE，保证稳定可靠的能量供给。

日本NF公司，1KVA 可编程多功能AC/DC SOURCE特点∙测量功能（电压，电流，功率，频率，功率因数，峰值系数（CF），谐波电流）∙可对输出进行编程的序列功能∙可用控制软件进行测量值的记录（LOGGING）、序列编辑、任意波形制作∙输出容量750VA（AC100V输入时）/1kVA（AC200V输入时）∙交流输出 0～135V*/0～270V*、频率DC～550Hz直流输出 -190V～+190V*/-380V～+380V*可以在直流上叠加交流（AC+DC）输出*AC200V输入时∙输出电流限制功能、最大峰值电流可达4倍的输出、电压/频率上下限设定功能、外部信号输入、USB接口、电源输入AC90V～250V等∙小型（台式机尺寸）、轻量（约9.5kg）、易携带应用作为交流电源，直流电源和测试测量用电，满足不同领域的不同需求适用机器和领域∙ DC电源组，特别是LED等中小功率电源研发、测试。

∙家电设备∙ OA, 通信设备∙汽车电装品∙电容器, 继电器, 开关等电子零部件测试对象和用途∙电源电压的变动测试∙电源电压失真系数的耐量测试∙消耗功率的评价∙负载功率因素的测量∙作为测试·测量信号的功率放大器∙作为生产·检测线电源∙作为研究室,实验室的稳压电源二、精准、多功能的功率分析仪美国思创XITRON 2801/2802多功能功率分析仪，完全附合最新能源之星标准，瞬间测试300多IEC要求测试项目，性价比超群，为GE、PHILIPS、OSRAM指定品牌。

2801 / 2802 Advanced Single- and Two-Channel Power AnalyzersWith an extended measurement range from micro-amps to hundreds of amps andmilli-volts to kilovolts, the XiTRON 2801 and 2802 are ideal analyzers for standby power or Energy Star testing. Numeric results and waveforms can be displayed, read via the communication ports (RS-232, GPIB, USB, and Ethernet), or sent directly atfull resolution to a USB printer.∙Highest Performance-to-Cost ratio in the industry∙Base accuracy <0.08%. Current and voltage accuracies specified to less than 1mArms and 1Vrms respectively (<0.2%)∙2000Vpk and 150Apk measurable internally (external CT capable)∙Integrated line switch and inrush waveforms∙Graphics display shows numerical results, waveforms, bar graphs, startup & history charts with zoom & scroll features∙Wiring loss and voltage burden compensation∙DC charge and discharge measurements∙Frequency Range: DC and 20mHz – 200kHz∙Communications ports include USB, GPIB, and RS-232 standard, plus optional Ethernet*∙USB Flash drive support for data logging*∙Provides PASS/FAIL tests to user limits*XITRON 2801/2802 应用优势领域：思创第一代功率分析仪的面世就是以PHILIPS、GE、SIEMENS要求研发，主要针对其灯具产品的小功耗测试，到目前为止XITRON仍为以上国际知名公司的指定功率测试仪器，在行业内有极好的口碑。

LED的电学参数及其测试技术LED（Light Emitting Diode）是一种半导体元件，具有发光特性。

为了更好地了解和使用LED，需要了解其电学参数及相应的测试技术。

1. 电流（Current）：LED的电流是指通过LED时的电流大小。

一般来说，LED的亮度与电流成正比，但过大的电流会造成LED热量集中和损坏，过小的电流则会导致亮度不足。

测试LED电流的常用方法是通过电流表进行测量，可以通过串联一个电阻确定电流大小。

2. 电压（Voltage）：LED的电压是指在正常工作时通过LED两端的电压差。

LED的电压通常在设计时确定，正常工作电压范围内的电压变化不会对亮度产生较大影响，但过大的电压会使LED损坏。

测试LED电压的方法常见的有多用途表进行测量。

3. 亮度（Brightness）：LED的亮度是指LED发出的光的强度。

LED的亮度与电流成正比，与电压无直接关系。

常见的测试LED亮度的方法是使用光功率计测量LED发出的光辐射功率。

5. 色彩指数（Color Rendering Index，CRI）：LED的色彩指数是指LED发出光与自然光的颜色相似程度。

色彩指数常用0-100的数值表示，数值越高，颜色还原能力越好。

测试LED色彩指数的方法是使用色彩指数计测量LED发出光的颜色。

6. 故障模式（Failure Mode）：LED的故障模式是指LED在长时间使用中可能出现的故障形式。

常见的故障模式有LED亮度衰减、灯丝断裂等。

测试LED故障模式的方法是对LED进行长时间的使用和观察，或者进行特殊的实验条件下的测试。

测试LED电学参数的一般方法是使用相应的测试仪器进行测量，例如电流表、多用途表、光功率计、色温计和色彩指数计等。

测试时需要注意选择合适的测量范围和保持恒定的测试条件，同时还需要根据LED的特性来判断测试结果的可靠性。

led驱动电源测试方法LED驱动电源是将交流电转换为直流电，并提供稳定电流或电压输出以驱动LED灯的电源设备。

LED驱动电源的测试是为了保证其性能和可靠性，以确保其能够正常工作并满足LED灯的电气要求。

LED驱动电源的测试可以分为以下几个方面：1. 输入电压测试：LED驱动电源通常接收交流电输入，测试时需要检查输入电压的稳定性和符合规定的范围。

可以使用示波器或多用表等仪器进行测试，确保输入电压的波形和幅值在规定范围内，以避免对LED灯造成损害。

2. 输出电流或电压测试：LED驱动电源的主要功能是提供稳定的电流或电压输出，以驱动LED灯正常工作。

测试时需要使用电流表或电压表等仪器，检测输出电流或电压的稳定性和符合规定的范围。

同时还需要测试输出电流或电压的纹波和噪声，确保其在规定的限制范围内。

3. 效率测试：LED驱动电源的效率是衡量其能量转换效率的重要指标。

测试时需要测量输入功率和输出功率，并计算出效率。

一般使用功率计进行测试，确保驱动电源的效率达到规定的要求，以提高能源利用率和减少能量损耗。

4. 负载调整测试：LED驱动电源在实际应用中需要适应不同的负载变化，测试时需要检查驱动电源在负载变化时的响应速度和稳定性。

可以通过改变负载电流或电压，观察驱动电源的输出是否能够及时调整并保持稳定。

5. 温度测试：LED驱动电源在工作过程中会产生一定的热量，测试时需要检测其温度变化和温升情况。

可以使用红外热像仪等仪器进行测试，确保驱动电源在规定的工作温度范围内，以避免过热对电源性能和寿命造成影响。

6. 安全性测试：LED驱动电源需要符合相关的安全标准和要求，测试时需要检查电源的绝缘性能、漏电流、过载保护等安全功能。

可以使用绝缘电阻测试仪、漏电流测试仪等进行测试，确保驱动电源在安全可靠的状态下工作。

7. EMC测试：LED驱动电源需要满足电磁兼容性要求，测试时需要检测其对周围环境的电磁干扰和抗干扰能力。

可以使用电磁辐射测试仪、电磁干扰测试仪等进行测试，确保驱动电源在规定的电磁辐射限制和抗干扰能力要求内。
