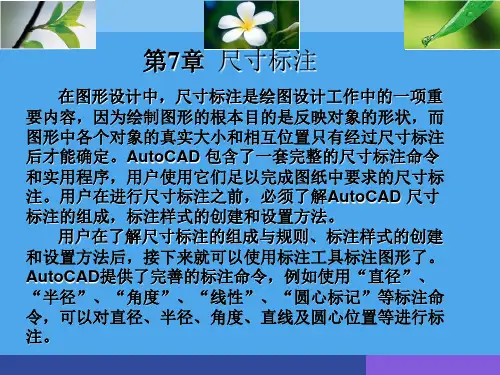

第7章尺寸标注--AutoCAD2012版

2、 创建标注样式

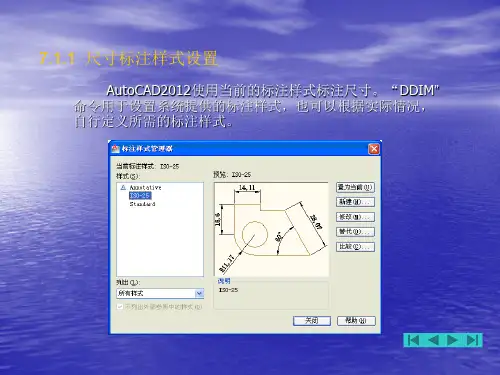

在AutoCAD中，使用“标注样式”可以控制标注的格式和外观， 建立强制执行的绘图标准，并有利于对标注格式及用途进行修改。要 创建标注样式，选择“格式”|“标注样式”命令，打开“标注样式管 理器”对话框，单击“新建”按钮，在打开的“创建新标注样式”对 话框中即可创建新标注样式。
3、 设置直线和箭头 在“新建标注样式”对话框中，使用“直线”选项卡 可以设置尺寸线、尺寸界线的格式和位置 。使用“符号和 箭头”选项卡可以设置箭头、圆心标记、弧长符号和半径 标注折弯的格式与位置 。
起点偏 移量
2.类型
AutoCAD 提供了十余种标注工具用以标注图形对象，分别位于 “标注”菜单或“标注”工具栏中，如图所示。使用它们可以进行角 度、直径、半径、线性、对齐、连续、圆心及基线等标注 。
线性标注 直径标注 角度标注 对齐标注
基线标注
连续标注
半径标注
3、规则
在AutoCAD 中，对绘制的图形进行尺寸标注时应遵 循以下规则： 物体的真实大小应以图样上所标注的尺寸数值为依据， 与图形的大小及绘图的准确度无关。 图样中的尺寸以毫米为单位时，不需要标注计量单位 的代号或名称。如采用其他单位，则必须注明相应计量单 位的代号或名称，如度、厘米及米等。 图样中所标注的尺寸为该图样所表示的物体的最后完 工尺寸，否则应另加说明。 一般物体的每一尺寸只标注一次，并应标注在最后反 映该结构最清晰的图形上。


尺寸标注的规则和组成 “标注样式管理器”对话框的使用方法 创建尺寸标注的基础 尺寸标注样式设置 掌握各种类型尺寸标注的方法 掌握编辑标注对象的方法
本章知识点
尺寸标注的成 尺寸标注的类型 创建尺寸标注的基本步骤 创建标注样式 设置直线格式 设置符号和箭头格式 设置文字格式 设置调整格式 设置主单位格式 设置换算单位格 设置公差格式

AUTOCAD2012,编辑标注的方法
功能：用于修改已有尺寸标注的内容和放置的位置
命令执行方式有：
1.“标注”工具栏：在命令行中输入：DIMEDIT
2.系统提示：输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认值>:直接回车
命令说明如下：
默认：将旋转标注文字移回默认位置。

新建：使用多行文字编辑器修改标注字。

旋转：旋转标注文字。

倾斜：调整线性标注尺寸界线的倾斜角度。

3.单击光标选中要修改的尺寸后，右键，系统自动显示：将旋转标注文字移回默认位置。

4.保存，文档名为编辑标注。

无关联标注。在其测量的几何对象被修改时，不发生改变。标注 变量 DIMASSOC值为 1。
分解的标注。包含单个对象而不是单个标注对象的集合 DIMASSOC 系统变量值为 0。
用DIMEDIT命令编辑尺寸标注
命令功能：对已有尺寸的尺寸文本及尺寸界线 进行编辑。
命令调用方式：
图标方式：【标注】→ 键盘输入方式：DIMEDIT
图标方式：【标注】→ 键盘输入方式：DIMTEDIT
用PROPERTIES（对象特性）命 令编辑尺寸标注
命令功能：可对标注样式、尺寸线、尺寸界线、 尺寸文本、公差等进行编辑。
命令调用方式：
菜单方式：【修改】→【对象特性】 图标方式：【标准】→ 键盘输入方式：PROPERTIES
尺寸标注的方法
长度尺寸标注 直径（半径）尺寸标注 角度尺寸标注 坐标尺寸标注 引线标注 快速尺寸标注
长度尺寸标注
线性标注 对齐标注 基线标注 连续标注
线性标注
命令功能：用于标注水平尺寸、垂直尺寸和 旋转尺寸。
命令调用方式：
菜单方式：【标注】→【线性】 图标方式：【标注】→ 键盘输入方式：DIMLINEAR
引线标注: 从被标注的实体引出直线，在其末端可添加注释文字或形 位公差。
尺寸标注样式
命令格式 管理标注样式 创建新的标注样式
命令格式
命令功能：用于创建或设置尺寸标注样式。 命令调用方式：
菜单方式：【格式】→【标注样式】 图标方式：【标注】→ 键盘输入方式：DIMSTYLE
引线标注
命令功能：用来进行引出标注。 命令调用方式：
菜单方式：【标注】→【引线】 图标方式：【标注】→ 键盘输入方式：QLEADER

AUTOCAD2012,连续标注的方法
连续标注指在标注出的尺寸中，相邻两尺寸线共用同一条尺寸界线（如下面的图所示）命令：DIMCONTINUE
1.绘制如图一个由多段线组成的矩形
2.单击“标注”工具栏上的(对齐)按钮，或选择“标注”，“对齐”命令
3.单击第一个端点
4.再单击第二个端点，
5.将光标往上移，完成第一个标注
6.紧接着，单击“标注”工具栏上的(连续)按钮，或选择“标注”，“连续”命令，即执行
DIMCONTINUE命令，
AutoCAD提示：
7.指定第二条尺寸界线原点或[放弃(U)/选择(S)]<选择>:（单击下一个尺寸的第二条尺寸界线的
起始点）。

8.将光标移到第二条尺寸界线的终点，单击，显示第二条尺寸界线
9.依次连续单击需要标注方出尺寸的位置，显示相连的尺寸线
10.用此方式标注出全部尺寸后，
11.在最后一个端点上，连续两次单击，或按Enter键或Space键，结束命令的执行。
