第七章 标准件和常用件
本章内容：
第一节 螺 纹
第二节 螺纹紧固件
第三节 齿 轮
第四节 键和销
第五节 滚动轴承
第六节 弹 簧
第一节 螺 纹
一、螺纹的形成及要素
一平面图形（如三角形、矩形、梯形等）沿
一圆柱或圆锥面上的螺旋线运动，在该圆柱或圆
锥面上形成的连续的凸起和沟槽即为螺纹。
在圆柱（或圆锥）外表面上形成的螺纹称为
外螺纹；在圆柱（或圆锥）内表面上形成的螺纹
称为内螺纹
外
螺
纹 内
螺
纹 （一）螺纹的形成
（二）螺纹的要素
沿螺纹的轴线方向剖切，所得的螺纹的轮廓
形状称为螺纹的牙型。常见的牙型有三角形、梯
形、锯齿形等。 1、牙型
2、公称直径
螺纹的直径有大径（d或D）、小径（d1或D1）、中径之分。普通螺纹和梯形螺纹的大径又
称公称直径。
与外螺纹的牙顶或内螺纹的牙底相切的假想
圆柱或圆锥的直径称为大径。 与外螺纹的牙底或内螺纹的牙顶相切的假想
圆柱或圆锥的直径称为小径。 在大径和小径之间，通过牙型上的沟槽和凸
起宽度相等的假想圆柱或圆锥的直径称为中径。
外螺纹 内螺纹 Ⅰ Ⅱ 牙顶
牙底I
螺距P
h
牙底牙顶h螺距PⅠ/4:1 Ⅱ/4:1
大径 D,d
小径D1 d1
中径D2 d2
3、线数
螺纹有单线和多线之分。圆柱面上沿一条螺
旋线所形成的螺纹称为单线螺纹；由两条或两条
以上沿轴线等距分布的螺旋线形成的螺纹称为多
线螺纹。螺纹的线数用n来表示。
单线螺纹 三线螺纹
4、螺距和导程
相邻两牙在中径线上对应点间的轴向距离称为螺
距，用P表示。同一条螺旋线上相邻两牙在中径线上
对应点间的轴向距离称为导程，用L表示。
对于单线螺纹，螺距=导程；对于多线螺纹，
P=L/n。
单线螺纹 三线螺纹
5、旋向
旋向有左旋和右旋之分。顺时针旋转时旋进
的螺纹称为右旋螺纹；逆时针旋转时旋进的螺纹
称为左旋螺纹。
内外螺纹能够旋合在一起的条件是：五个要
素必须完全相同。
右旋螺纹 左旋螺纹
二、螺纹的规定画法
1、外螺纹的画法
幻灯片1
第7章 三维绘图基础知识
AutoCAD 2004在工程制图的应用中有一项重要的功能，即绘图零件的三维实体模型。AutoCAD
2004提供直接绘制三维实体的功能，并支持多种三维绘制方法。本章主要向用户介绍三维绘图的基础知识，讲解基本的三维图形绘制和编辑命令，使用户对AutoCAD 2004三维造型的特点、使用方法及使用技巧有基本的了解，掌握一定三维图形的看图和绘图能力。
幻灯片2
7.1 基 本 概 念
7.2 基本绘图操作
7.3 绘制三维表面模型
7.4 基本编辑操作
7.5 观察和渲染三维图形
7.6 三维典型零件绘制实例
幻灯片3
7.1 基 本 概 念
7.1.1 三维造型的分类
用计算机绘制三维图形的技术称为三维几何造型。AutoCAD 2004可绘制的三维图形有线框模型、表面模型和实体模型3种类型。
幻灯片4
1．线框模型
线框模型是三维形体的框架，是一种较直观和简单的三维表达方式，由描述对象的线段和曲线组成，如图7-1所示。
幻灯片5
图7-1 线框模型示例
幻灯片6
2．表面模型
表面模型用面描述三维对象，它不仅定义了三维对象的边界，而且还定义了表面，即其具有面的特征。图7-2给出了表面模型的示例。
幻灯片7
图7-2 表面模型示例
幻灯片8
3．实体模型
实体模型不仅具有线、面的特征，而且还具有体的特征。图7-3给出了实体模型的几个示例。
幻灯片9
图7-3 实体模型示例
幻灯片10
对于实体模型，我们可以直接了解它的体特性，如体积、重心、转动惯量和惯性矩等；可以对它进行消隐、剖切和装配干涉检查等操作，还可以对具有基本形状的实体进行并、交、差等布尔运算，以创建复杂的组合体。此外，由于着色、渲染等技术的运用可以使实体表面表现出很好的可视性，因而实体模型还广泛用于三维动画、广告设计等领域。
幻灯片11
§7-4 弹簧
弹簧通常用来减振、夹紧、测力和贮存能量。弹簧的种类多，常见的有螺旋弹簧和涡卷弹簧等。根据受力情况不同，螺旋弹簧又可分为压缩弹簧、拉伸弹簧和扭转弹簧等，常用的各种弹簧如图7-41。弹簧的用途很广，本节只介绍圆柱螺旋压缩弹簧。
压缩弹簧 拉伸弹簧 扭转弹簧 涡卷弹簧
图7-41 常用弹簧的种类
一、圆柱螺旋压缩弹簧各部分名称及尺寸计算
1．簧丝直径d 弹簧钢丝的直径。
2．弹簧外径D 弹簧的最大直径。
3．弹簧内径D1 弹簧的最小直径，D1=D-2d
4．弹簧中径D2 即弹簧内径和外径的平均值，
D2=(D+D1)/2= D1 +d=D-d
5．节距t 除支承圈外，相邻两圈沿轴向的距离。
6．支承圈数n0 为了使压缩弹簧工作时受力均匀，保证轴线垂直于支承面，通常将弹簧的两端并紧磨平。这部分圈数只起支承作用，叫支承圈数，常见的有1.5圈、2圈、2.5圈3种。其中2.5圈用得最多。
7．有效圈数n 弹簧能保持相同节距的圈数。
8．总圈数n1 有效圈数与支承圈数之和，称为总圈数。即：n1= n+n0
9．自由高度H0 弹簧没有负荷时的高度。 H0=nt+(n0-0.5)d
10．弹簧展开长度L 弹簧丝展开后的长度。 图7-42弹簧各部分名称
二、圆柱螺旋压缩弹簧的规定画法
1．在平行于弹簧轴线的投影面的视图中，各圈的轮廓线画成直线。
2．圆柱螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，一律要注出旋向“左”字。
3．压缩弹簧在两端有并紧磨平时，不论支承圈数多少或末端并紧情况如何，均按支承圈数2.5圈的形式画出。
4．有效圈数在四圈以上的螺旋弹簧，允许每端只画两圈（不包括支承圈）。中间部分省略后，允许适当缩短图形长度。

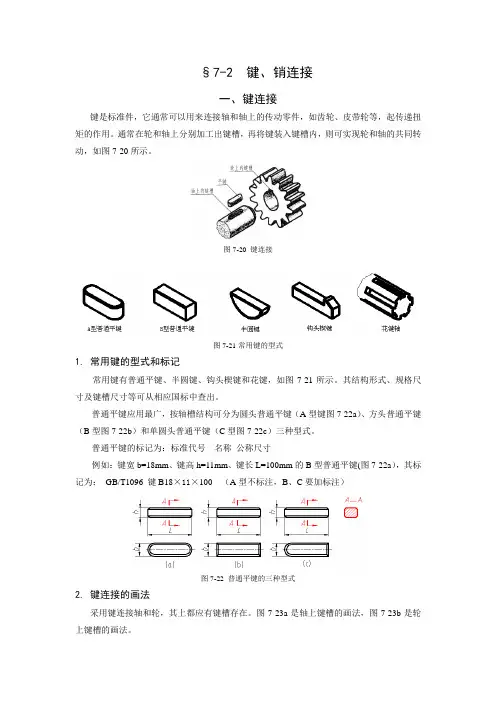

§7-2 键、销连接
一、键连接
键是标准件，它通常可以用来连接轴和轴上的传动零件，如齿轮、皮带轮等，起传递扭矩的作用。通常在轮和轴上分别加工出键槽，再将键装入键槽内，则可实现轮和轴的共同转动，如图7-20所示。
图7-20 键连接
图7-21常用键的型式
1. 常用键的型式和标记
常用键有普通平键、半圆键、钩头楔键和花键，如图7-21所示。其结构形式、规格尺寸及键槽尺寸等可从相应国标中查出。
普通平键应用最广，按轴槽结构可分为圆头普通平键（A型键图7-22a）、方头普通平键（B型图7-22b）和单圆头普通平键（C型图7-22c）三种型式。
普通平键的标记为：标准代号 名称 公称尺寸
例如：键宽b=18mm、键高h=11mm、键长L=100mm的B型普通平键(图7-22a），其标记为： GB/T1096 键B18×11×100 （A型不标注，B、C要加标注）
图7-22 普通平键的三种型式
2. 键连接的画法
采用键连接轴和轮，其上都应有键槽存在。图7-23a是轴上键槽的画法，图7-23b是轮上键槽的画法。 普通平键连接画法如图7-24。在主视图中，键和轴均按不剖绘制。为了表达键在轴上的装配情况，主视图又采用了局部剖视。在左视图上，键的两个侧面是工作面，只画一条线。键的顶面与键槽顶面不接触，应画两条线。
图7-23 键槽的画法和尺寸标注
图7-24 普通平键连接画法 图7-25 半圆键连接图
半圆键的连接画法如图7-25。
钩头楔键的底面和轮毂的底面都有1 ：100的斜度，连接时将键打入槽内，键的顶面与毂槽底面接触，画图时只画一条线，两侧面不接触画成两条线（图7-26）。
图7-26 钩头楔键连接图
二、销连接
销是标准件，常用的销有圆柱销、圆锥销、开口销等（图7－27）。
圆柱销 圆锥销 开口销
