8.1 给排水工程概述给排水工程是现代城市建设的重要组成局部，由给水工程和排水工程两局部组成。
给水工程指水源取水、水质净化、净水输送、配水使用等工程；排水工程指污水〔生活、粪便、生产等污水〕排解、污水处理、处理后污水的排放等工程。
给水排水工程都由各种管道及其配件和水的处理、存储设备等组成，与房屋建筑、水力机械、水工构造等工程有着亲热关系。
因此在学习给排水工程图之前，对房屋建筑图、钢筋混凝土构造施工图等都应有所生疏。
同时也要把握轴测图的画法。
给水排水工程图按其作用和内容来分，有以下几种：〔一〕管道平面布置图8.1 给排水工程概述〔二〕管道轴测图8.1 给排水工程概述〔三〕管道配件及安装详图8.1给排水工程概述〔四〕水处理工艺设备图8.2室内给排水工程图8．2．1 室内给水系统1.室内给水系统的组成室内给水管道由如下内容组成：(一) 引入管自室外管网引入房屋内部的一段水平管。
引入管应有不小于 0.003 的坡度，斜向室外给水管网，并应安装阀门。
(二) 量测配件包括压力表〔测水压〕、文氏表〔测流量〕、水表〔记录用水量〕等。
(三) 室内配水管网包括干管、立管和支管等。
(四) 配水器具与附件包括各种配水龙头、闸阀等。
(五) 水箱及升压设备当水压缺乏时，需要设置水泵；并应配备水箱以供消防等紧急用水。
2.室内给水系统的布置方式依据干管敷设位置的不同,管网通常可分为下行上给式和上行下给式两种:下行上给式(图a〕的干管敷设在地下室或第一层地面下,一般用于住宅、公共建筑以及水压能满足要求的建筑物。
2.室内给水系统的布置方式上行下给式〔图b〕干管敷设在顶层的顶棚上或阁楼中,由于有时室外管网给水压力缺乏, 建筑物上需要设置蓄水箱或高压水箱和水泵，一般用于多层民用建筑、公共建筑或生产流程不允许在底层地面敷设管道，以及地下水位高、敷设管道有困难的地方。
3.室内给水系统的布置原则布置室内给水管网，应考虑以下几点原则：〔一〕管系选择应使管道最短、并便于检修。

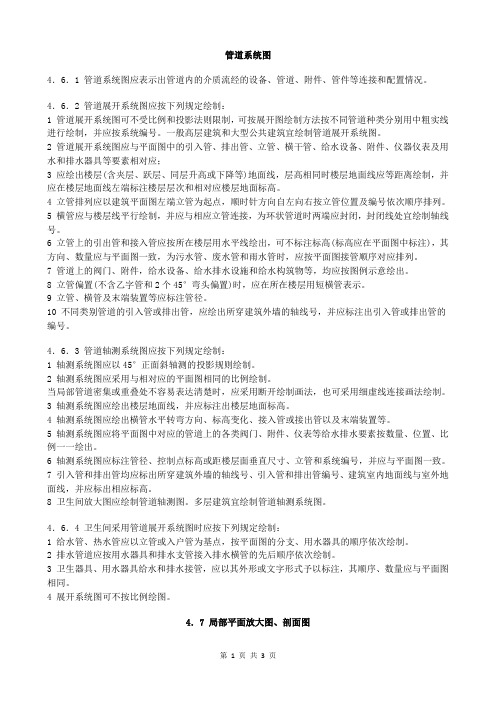

管道系统图4．6．1 管道系统图应表示出管道内的介质流经的设备、管道、附件、管件等连接和配置情况。
4．6．2 管道展开系统图应按下列规定绘制：1 管道展开系统图可不受比例和投影法则限制，可按展开图绘制方法按不同管道种类分别用中粗实线进行绘制，并应按系统编号。
一般高层建筑和大型公共建筑宜绘制管道展开系统图。
2 管道展开系统图应与平面图中的引入管、排出管、立管、横干管、给水设备、附件、仪器仪表及用水和排水器具等要素相对应；3 应绘出楼层(含夹层、跃层、同层升高或下降等)地面线，层高相同时楼层地面线应等距离绘制，并应在楼层地面线左端标注楼层层次和相对应楼层地面标高。
4 立管排列应以建筑平面图左端立管为起点，顺时针方向自左向右按立管位置及编号依次顺序排列。
5 横管应与楼层线平行绘制，并应与相应立管连接，为环状管道时两端应封闭，封闭线处宜绘制轴线号。
6 立管上的引出管和接入管应按所在楼层用水平线绘出，可不标注标高(标高应在平面图中标注)，其方向、数量应与平面图一致，为污水管、废水管和雨水管时，应按平面图接管顺序对应排列。
7 管道上的阀门、附件，给水设备、给水排水设施和给水构筑物等，均应按图例示意绘出。
8 立管偏置(不含乙字管和2个45°弯头偏置)时，应在所在楼层用短横管表示。
9 立管、横管及末端装置等应标注管径。
10 不同类别管道的引入管或排出管，应绘出所穿建筑外墙的轴线号，并应标注出引入管或排出管的编号。
4．6．3 管道轴测系统图应按下列规定绘制：1 轴测系统图应以45°正面斜轴测的投影规则绘制。
2 轴测系统图应采用与相对应的平面图相同的比例绘制。
当局部管道密集或重叠处不容易表达清楚时，应采用断开绘制画法，也可采用细虚线连接画法绘制。
3 轴测系统图应绘出楼层地面线，并应标注出楼层地面标高。
4 轴测系统图应绘出横管水平转弯方向、标高变化、接入管或接出管以及末端装置等。
5 轴测系统图应将平面图中对应的管道上的各类阀门、附件、仪表等给水排水要素按数量、位置、比例一一绘出。
土建工程制图给水排水工程是现代化城市及工矿建设中必要的市政基础工程。
给水排水工程图样按其内容，大至可分为：室内给水排工程给水排水工程图样按其内容大至可分为室内给水排水工程图、室外管道及附属设备图、净水设备工艺图。
室内给水排水工程图般由室外给水排水平面图、给水排室内给水排水工程图一般由室外给水排水平面图给水排水平面图、给水排水系统图、安装详图、图例及施工总说明等组成。
给水排水平面图室外给水排水总平面图卫生设备安装详图室内给水排水工程图的计算机绘制返回给水排水系统图退出给水排水工程图与其它工程专业图一样，除了应符合第一章和第二章的投影原给水排水工程图中的常用图例后页前页理和《房屋建筑制图统一标准》外，根据给水排水工程图图示表达的主要对象特点，还必须遵守《给水排水制图标准》中的规定。
下列选择几项来说明：给水排水平面图室外给水排水总平面图卫生设备安装详图室内给水排水工程图的计算机绘制返回给水排水系统图退出底层给水排水平面图后页前页给水排水平面图是建筑给水排水工程图中的最基本的图样。
底层给水排水平面图应单独绘制●给水管画粗线并注出管道类别J●废水管画粗线并注出管道类别F ●污水管画粗线并注出管道类别W给水排水平面图室外给水排水总平面图卫生设备安装详图室内给水排水工程图的计算机绘制返回给水排水系统图退出多层房屋的给水排水平面图原则上应分层绘制其他楼层给水排水平面图后页前页给水排水平面图室外给水排水总平面图卫生设备安装详图室内给水排水工程图的计算机绘制返回给水排水系统图退出1１１００般与建筑平面图相同给水排水平面图的图示特点后页前页1.比例可采用1：50、１：１００、1：200、1：300，一般与建筑平面图相同。
2.给水排水平面图的数量和表达范围底层平面图应单独绘制。
楼层平面的管道布置若相同，可绘制一个标准层给水排水平面图，但在图中必需注明各楼层的标高。
3. 房屋平面图在给水排水平面图中，房屋平面图仅需抄绘房屋的主要轴线、墙身、柱、门窗洞、楼梯、台阶等主要构配件，且用细线绘制。
