第1章低压电器基本原理

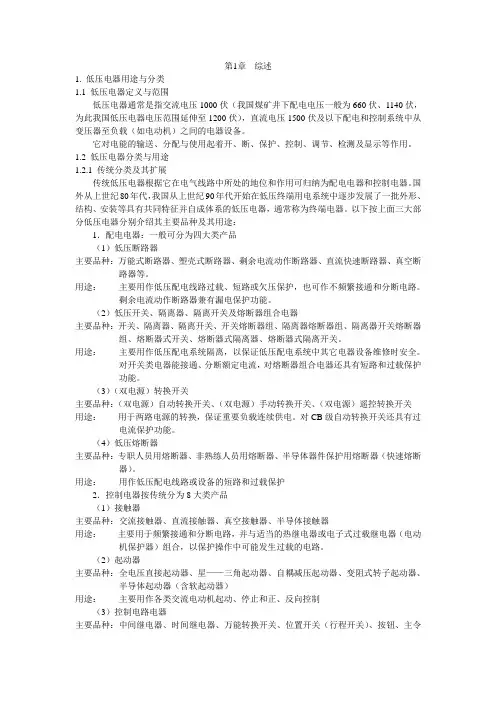

第1章综述1. 低压电器用途与分类1.1 低压电器定义与范围低压电器通常是指交流电压1000伏（我国煤矿井下配电电压一般为660伏、1140伏，为此我国低压电器电压范围延伸至1200伏），直流电压1500伏及以下配电和控制系统中从变压器至负载（如电动机）之间的电器设备。

它对电能的输送、分配与使用起着开、断、保护、控制、调节、检测及显示等作用。

1.2 低压电器分类与用途1.2.1 传统分类及其扩展传统低压电器根据它在电气线路中所处的地位和作用可归纳为配电电器和控制电器。

国外从上世纪80年代，我国从上世纪90年代开始在低压终端用电系统中逐步发展了一批外形、结构、安装等具有共同特征并自成体系的低压电器，通常称为终端电器。

以下按上面三大部分低压电器分别介绍其主要品种及其用途：1．配电电器：一般可分为四大类产品（1）低压断路器主要品种：万能式断路器、塑壳式断路器、剩余电流动作断路器、直流快速断路器、真空断路器等。

用途：主要用作低压配电线路过载、短路或欠压保护，也可作不频繁接通和分断电路。

剩余电流动作断路器兼有漏电保护功能。

（2）低压开关、隔离器、隔离开关及熔断器组合电器主要品种：开关、隔离器、隔离开关、开关熔断器组、隔离器熔断器组、隔离器开关熔断器组、熔断器式开关、熔断器式隔离器、熔断器式隔离开关。

用途：主要用作低压配电系统隔离，以保证低压配电系统中其它电器设备维修时安全。

对开关类电器能接通、分断额定电流，对熔断器组合电器还具有短路和过载保护功能。

（3）（双电源）转换开关主要品种：（双电源）自动转换开关、（双电源）手动转换开关、（双电源）遥控转换开关用途：用于两路电源的转换，保证重要负载连续供电。

对CB级自动转换开关还具有过电流保护功能。

（4）低压熔断器主要品种：专职人员用熔断器、非熟练人员用熔断器、半导体器件保护用熔断器（快速熔断器）。

用途：用作低压配电线路或设备的短路和过载保护2．控制电器按传统分为8大类产品（1）接触器主要品种：交流接触器、直流接触器、真空接触器、半导体接触器用途：主要用于频繁接通和分断电路，并与适当的热继电器或电子式过载继电器（电动机保护器）组合，以保护操作中可能发生过载的电路。

◘
额定电流应大于或等于被控主回路的额定电流。
CH1 常用低压控制电器
第三节 继电器
◘ 作用：控制、放大、联锁、保护和调节
◘ 分类：
• 按用途分：控制和保护继电器 • 按动作原理分：电磁式、感应式、电动式、电子式、 • 机械式 • 按输入量分：电流、电压、时间、速度、压力
• 按动作时间分：瞬时、延时继电器
可取代阻容式、空气式、电动机式等时间继电器。我国生产的产品有
JSJ系列和JS14P系列等。
CH1 常用低压控制电器
◘ 时间继电器的选用
• 选用时间继电器时，首先应考虑满足控制系统所提出的工艺要求和
控制要求，并根据对延时方式的要求选用通电延时型或断电延时型。 对于延时要求不高和延时时间较短的，可选用价格相对较低的空气
第一节 概述
电器是接通和断开电器或调节、控制和保护电器及电气设
备 用的电工器具。
一、低压电器的分类
2. 按动作原理分：手动电器、自动电器
塑壳式断路器（即可手动，又可自动）
CH1 常用低压控制电器
第一节 概述
电器是接通和断开电器或调节、控制和保护电器及电气设
备 用的电工器具。
一、低压电器的分类
3. 按功能分：
CH1 常用低压控制电器
三、接触器的符号
KM
线圈
KM
动合(常开)主触点 KM
KM
动合(常开)辅助触点 动断(常闭)辅助触点
CH1 常用低压控制电器
四、接触器的主要技术指标 额定电压
交流接触器： 127、220、380、500V 直流接触器： 110、220、440V
额定电流
交流接触器：5、10、20、40、60、100、150、250、400、600A 直流接触器：40、80、100、150、250、400、600A

第1章 常用低压电器
1.1.2 低压电器的发展趋势 1．低压电器智能化 智能化低压电器带有微处理器，能准确监测和显示配电线
路的运行情况，并能准确地解决过载、短路等各种故障；能按 运行人员的设置要求进行各种操作；具有运行监测和内部故障 自诊断及故障显示功能，并将智能控制理论(如模糊理论、神 经网络等)逐渐应用到低压电器的控制上。
第1章 常用低压电器
1.4 接 触 器
1.4.1 接触器的结构和工作原理 接触器内部由电磁机构、主触头、灭弧系统、辅助触头、
支架和底座组成，直动式双断点交流接触器结构示意图如图18所示。
第1章 常用低压电器 图1-8 直动式双断点交流接触器结构示意图
第1章 常用低压电器 接触器的图形符号如图1-9所示。
第1章 常用低压电器
2．低压电器网络化 现今的自动化系统在信息化方面提出了更多更高的要求， 全局监控、信息共享同样也体现在低压电器产品的发展上，如 Internet协议、现场总线协议(如Profibus、DeviceNet、 Modbus、ASI-bus等)、楼宇自动化总线协议(如Europen Installation BUS、Lonwork、IQBUS、BACnet等)等在低压电 器上的应用。具有通信功能和现场总线技术的智能化低压电器 带有通信接口，能和系统通信，构成整个智能化控制系统。
第1章 常用低压电器
1.1.3 电磁机构 接触器、电磁式继电器、电磁阀等都是采用电磁感应原理
工作的电磁式电器。其机构由电磁机构和触头系统构成，部分 还带有灭弧系统及绝缘外壳等附件。
电磁机构包括电磁线圈、静铁芯和动铁芯(衔铁)，其作用 是将电磁能转换为机械能，依靠它带动触头的闭合和断开。其 结构分为直动式和拍合式，图1-1为直动式结构。

低压电器基础知识教案第一章：低压电器概述1.1 低压电器的定义与分类1.2 低压电器的作用与重要性1.3 低压电器的应用领域第二章：低压断路器2.1 低压断路器的结构与原理2.2 低压断路器的类型及特点2.3 低压断路器的选择与使用第三章：接触器3.1 接触器的结构与原理3.2 接触器的类型及特点3.3 接触器的选择与使用第四章：继电器4.1 继电器的结构与原理4.2 继电器的类型及特点4.3 继电器的选择与使用第五章：低压电器的设计与选型5.1 低压电器设计的基本原则5.2 低压电器选型的依据与注意事项5.3 低压电器的设计案例分析第六章：低压电器的主要参数及测试6.1 低压电器的主要参数6.2 低压电器的测试方法及设备6.3 低压电器测试的注意事项及故障分析第七章：低压电器的安装与维护7.1 低压电器的安装要求及步骤7.2 低压电器的维护方法及周期7.3 低压电器故障的排除与修复第八章：低压电器的安全性与可靠性8.1 低压电器的安全性要求及措施8.2 低压电器的可靠性指标及提高方法8.3 低压电器的安全性与可靠性评估方法第九章：低压电器的节能与环保9.1 低压电器节能的意义与方法9.2 低压电器环保的要求与措施9.3 低压电器节能与环保的应用案例第十章：低压电器的发展趋势与应用前景10.1 低压电器市场的现状与趋势10.2 低压电器技术创新与发展方向10.3 低压电器在新能源及智能化领域的应用前景重点和难点解析一、低压电器概述难点解析：低压电器的作用与重要性，需要深入理解其在电力系统中的关键作用，以及在不同应用领域中的具体应用场景。

二、低压断路器难点解析：低压断路器的结构与原理，需要理解其工作原理以及如何根据实际需求选择合适的断路器。

三、接触器难点解析：接触器的结构与原理，需要深入理解其工作原理以及在电路中的作用。

四、继电器难点解析：继电器的结构与原理，需要理解其工作原理以及如何根据实际需求选择合适的继电器。
