第1章 常用低压电器
1.1.3 常用低压电器的发展
传统低压电器的发展方向是高性能、高可靠、 小型化、模块化、模数化、组合化、零部件通 用化、网络化。
1.2 低压电器的电磁执行机构
电磁执行机构
电磁机构
触头系统
灭弧系统
1.2.1 电磁机构
1、 电磁机构的工作原理 （如图）
1.2.1 电磁机构
2、电磁机构分类
1.4.3 热继电器（三相式热继电器结构 原理 ）
三相式热继电器结构原理（如图）
三相式热继电器结构原理图 1－支架 2－双金属片 3－发热元件 4－导板 5－补偿双金属片 6－触点 7－ 常开触点 8－复位螺钉 9－触点 10－复位按钮 11－调节旋钮 12－支撑 架 13－压簧 14－推杆
1.4.3 热继电器（选用 ）
1.4.1 电磁式继电器
电磁式继电器
电流继电器
电压继电器
中间继电器
1.4.1 电磁式继电器
电磁式继电器的结构与工作原理 （如图）
1—底座 2—反力弹簧 3，4—调节螺钉 5—非磁性垫片 6—衔铁 7—铁心 8—极靴 9—电磁线圈 10—触头系统
1.4.2 时间继电器
时间继电器
直流电磁式 时间继电器
例如：接触器、继电器等。 检测电器：用于系统中反馈各种信号以及发出各种信号的电 器。 例如：电磁感应器、行程开关等。 运算电器：用于把各种信号根据需要进行转换的电器。 例如：中间继电器等。 保护电器：用于对电路、系统、设备及人身安全起保护作用 的电器。例如：漏电器、熔断器、热继电器等。 执行电器：用于执行整个电路或系统的要求动作的电器。 例如：电磁阀、电磁离合器等 。
常用低压电器及电气控制电路电子教案
常用低压电器及电气控制电路电子教案第一章：低压电器概述1.1 低压电器的定义与分类1.2 低压电器的基本结构与原理1.3 低压电器的性能与选用第二章：开关与保护电器2.1 开关电器概述2.2 刀开关、转换开关与断路器2.3 熔断器与热继电器2.4 低压断路器选用与安装第三章：接触器与启动器3.1 接触器的工作原理与结构3.2 接触器的选用与安装3.3 启动器的工作原理与结构3.4 启动器的选用与安装第四章：变频器与软启动器4.1 变频器的工作原理与结构4.2 变频器的选用与安装4.3 软启动器的工作原理与结构4.4 软启动器的选用与安装第五章：电气控制电路基础5.1 电气控制电路的组成与特点5.2 电气控制电路的图形符号与文字符号5.3 电气控制电路的设计与分析方法5.4 电气控制电路的调试与维护第六章：电气控制电路实例分析6.1 简单电气控制电路分析6.2 典型生产机械电气控制电路分析6.3 复杂电气控制电路分析方法与技巧6.4 电气控制电路的优化与改进第七章：可编程控制器（PLC）基础7.1 PLC的定义与工作原理7.2 PLC的硬件组成与功能7.3 PLC的编程语言与指令系统7.4 PLC的安装、调试与维护第八章：PLC控制系统设计与应用8.1 PLC控制系统设计步骤与方法8.2 PLC控制系统的硬件设计与软件编程8.3 PLC在电气控制中的应用实例8.4 PLC控制系统的故障诊断与维修第九章：电气控制系统的设计与仿真9.1 电气控制系统设计原则与方法9.2 电气控制系统仿真技术简介9.3 电气控制系统仿真软件的使用9.4 电气控制系统仿真实例分析第十章：电气工程案例分析与实践10.1 电气工程项目概述10.2 电气控制系统施工与验收10.3 电气工程案例分析10.4 电气工程实践操作与技能训练重点和难点解析第一章：低压电器概述重点环节：低压电器的定义与分类、基本结构与原理。
补充说明：详细解释低压电器的概念，包括其工作电压范围；阐述不同类型低压电器的功能和应用场景；解析低压电器的工作原理，如接触器、断路器等。
第1章 常用低压电器
8. 连 接 /试 验 /分 离 指 示
万能式低压断路器结构图
Date: 2019/10/31
Page: 18
CH1 常用低压电器
2 1
3
4
6 5
7
1．1主- 主触触头2头．自由脱2 -扣自器由 3脱．扣过器电流脱3扣- 器过 电4．流分脱励扣脱器扣器 4 - 分 励 脱 5扣．器热脱扣5 -器热6．脱 失扣 压器 脱6扣- 失器压7．脱 按扣 钮器 7 - 按 钮
线圈
原理：线圈通入电流，产生磁场，经铁芯、衔铁和气 隙形成回路，产生电磁力，将衔铁吸向铁芯。
Date: 2019/10/31
Page: 4
CH1 常用低压电器
第一节 低压电器的基本知识
二、电磁式电器
2.短路环——减小衔铁吸合时产生的振动和噪音。
短路环
Date: 2019/10/31
铁芯 线圈
Page: 5
Date: 2019/10/31
Page: 27
CH1 常用低压电器
第三节 接触器
二、直流接触器
用途：远距离通断直流电路或控制直流电动机的频繁起停。 结构：电磁机构、触头系统和灭弧装置。 工作原理：与交流接触器基本相同。
Date: 2019/10/31
Page: 28
CH1 常用低压电器
第三节 接触器
塑壳式低压断路器原理图
Date: 2019/10/31
Page: 20
CH1 常用低压电器
2 1
3
5
远距离跳 闸，对电 路不起保
护作用
4
6 7
1．1主- 主触触头头2．自由2脱- 扣自 器由 3脱．扣过器电流脱3扣- 器过 4电．流分脱励扣脱器扣器 4 - 分 励 脱 5扣．器热脱扣5 -器热6．脱 失扣 压器 脱6扣- 失器压7．脱 按扣 钮器 7 - 按 钮
万能式低压断路器结构图
Date: 2019/10/31
Page: 18
CH1 常用低压电器
2 1
3
4
6 5
7
1．1主- 主触触头2头．自由脱2 -扣自器由 3脱．扣过器电流脱3扣- 器过 电4．流分脱励扣脱器扣器 4 - 分 励 脱 5扣．器热脱扣5 -器热6．脱 失扣 压器 脱6扣- 失器压7．脱 按扣 钮器 7 - 按 钮
线圈
原理：线圈通入电流，产生磁场，经铁芯、衔铁和气 隙形成回路，产生电磁力，将衔铁吸向铁芯。
Date: 2019/10/31
Page: 4
CH1 常用低压电器
第一节 低压电器的基本知识
二、电磁式电器
2.短路环——减小衔铁吸合时产生的振动和噪音。
短路环
Date: 2019/10/31
铁芯 线圈
Page: 5
Date: 2019/10/31
Page: 27
CH1 常用低压电器
第三节 接触器
二、直流接触器
用途：远距离通断直流电路或控制直流电动机的频繁起停。 结构：电磁机构、触头系统和灭弧装置。 工作原理：与交流接触器基本相同。
Date: 2019/10/31
Page: 28
CH1 常用低压电器
第三节 接触器
塑壳式低压断路器原理图
Date: 2019/10/31
Page: 20
CH1 常用低压电器
2 1
3
5
远距离跳 闸，对电 路不起保
护作用
4
6 7
1．1主- 主触触头头2．自由2脱- 扣自 器由 3脱．扣过器电流脱3扣- 器过 4电．流分脱励扣脱器扣器 4 - 分 励 脱 5扣．器热脱扣5 -器热6．脱 失扣 压器 脱6扣- 失器压7．脱 按扣 钮器 7 - 按 钮
常用低压电器基础知识(ppt 48页)
2010-03
21
当交变磁通穿过短路环 所包围的截面积S2时在 环中产生涡流，根据电 磁感应定律，此涡流产 生的磁通Φ 2在相位上 落后于短路环外铁心截 面S1中的磁通Φ 1，由 Φ 1、Φ 2产生的电磁吸 力为F1、F2，作用在衔 铁上的合成电磁吸力是 F1+F2。只要此合力始终 大于其反力，衔铁就不 会产生振动和噪音。
1.接触器的结构 如图示为交流接触器的结构示 意图，它由以下五个部分组成。 （1）电磁机构: 电磁机构其作用是将电磁能 转换成机械能，带动触点使 之闭合或断开。电磁机构由 电磁线圈、（静）铁心、衔 铁（动铁心）三部分组成.
2010-03
24
（2）主触点和灭弧系统 根据主触点的容量大小，有桥式触点和指形触点两种结
2010-03
6
线接触 由于它的接触区域是一条直线，触点在通断过程中是滚动接触。 如图示：开始接触时，静动触点在a点接触，靠弹簧压力经b点滚动到c点 ，断开时作相反运动，这样可以自动清除触点表面的氧化膜。同时，长 期工作的位置不是在易烧灼的a点，而是在c点，保证了触点的良好接触 ，这种滚动线接触多用于中等容量的触点，如接触器的主触点； 面接触可允许通过较大的电流，这种触点一般在接触表面上镶有合金， 以减小触点接触电阻和提高耐磨性。多用作较大容量接触器的主触点。
图1-2 触点的接触形式
2010-03
7
（2）触头的结构形式
触头的结构形式主要有单断点指形触头（多用于接触器的主触点）和 双断点桥式触头（辅助触点）。
图1-3 常见的触头结构
图1-4双断点桥式触头的结构
（3）触点的初压力、终压力和超程
2010-03
8
(4)按其所控制的电路可分为主触头和辅助触头： 主触头用于接通或断开主电路允许通过较大的电流；辅助 触头用于接通或断开控制电路，只能通过较小的电流。 (5)触头按其原始状态可分为常开触头和常闭触头： 原始状态时（即线圈未通电）断开，线圈通电后闭合的触 头叫常开触头；原始状态闭合，线圈通电后断开的触头叫 常闭触头。（线圈断电后所有触头复原）
第一章常用低压电器介绍
实现延时。
● 延时范围较宽、结构简单、工作可靠、价格低廉、寿命长。
● 延时时间有0.4～180s和0.4～60s两种规格。
➢电动式：
● 包括同步电动机、减速齿轮机构、电磁离合系统及执行机
构。
● 延时时间长，可达数十小时，延时精度高。
● 结构复杂，体积较大。
➢电子式：
● 数字计数式，包括脉冲发生器、计数器、显示器、放大器
李自成
电气控制与PLC
第一章 常用低压电器
➢直流接触器：远距离通断直流电路或控制直流 电动机的频繁起停。 ➢工作原理：与交流接触器基本相同。
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
接触器主要技术参数：
➢线圈电压 ➢主触点额定电流、额定电压 ➢辅助触点额定电流、对数 ➢接触器极数 ➢接触器机械寿命、电寿命
继电特性曲线： x2：继电器吸合值 x1：继电器释放值
继电器的重要参数：
➢返回系数：k＝x1/ x2
● 释放弹簧的松紧 程度
● 铁心与衔铁间非 磁性垫片的厚薄 ➢吸合时间：
线圈接受电信号到衔 铁完全吸合所需的时间 ➢释放时间：
线电气信息学院
李自成
电气控制与PLC
直流为(70％～300％)IN
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
过流电流继电器 欠流电流继电器
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
➢欠电流继电器：当电路电流过低时立即将电路切断
● 线圈电流大于或等于吸合整定电流时，继电器吸合 ● 线圈电流低于释放整定电流时，继电器释放 ● 动作电流整定范围：
第一章常用低压电器
四、接触器的选用
1．接触器极数和电流种类的确定 2．根据接触器所控制负载的工作任务来选择相应使用类别的接触器。 3．根据负载功率和操作情况来确定接触器主触头的电流等级。 4．根据接触器主触头接通与分断主电路电压等级来决定接触器的额定电压。 5．接触器吸引线圈的额定电压应由所接控制电路电压确定。 6．接触器触头数和种类应满足主电路和控制电路的要求。
B系列型号含义：
（二）切换电容器接触器
专用于低压无功补偿设备中投入或切除并联电 容器组，以调整用电系统的功率因素。
常用产品有：CJ16、CJ19、CJ41、CJX2A、 LC1-D、6C系列等。
（三）真空交流接触器
以真空为灭弧介质，其主触头密封在真空开关 管内。适用于条件恶劣的危险环境中。
常用的真空交流接触器有：CKJ和EVS系列等。
2．欠电压继电器 在电路中用于欠电压保护
电压继电器的符号
图1-16 电压继电器的符号
（二）电磁式电流继电器
1．过电流继电器 通常，交流过电流继电器的
吸合电流I0=（1.1～3.5）IN，直 流过电流继电器的吸合电流I0= （0.75～3）IN。由于过电流继电 器在出现过电流时衔铁吸合动作， 其触头来切断电路，故过电流继 电器无释放电流值。
DC （直流）
DC-3 DC-5
并励电动机的起动、反接制动、点动 串励电动机的起动、反接制动、点动
DC-6 白炽灯的通断
三、常用典型接触器
（一）空气电磁式交流接触器
典型产品有：CJ20、CJ21、CJ26、CJ35、CJ40、NC、B、 LC1-D、3TB、STF系列交流接触器等。
CJ20系列型号含义：
（3）栅片灭弧
图1-11 栅片灭弧示意图 1-灭弧栅片 2-触头 3-电弧
第1章常用低压电器
Date: 2019/9/18
Page: 11
电气控制与PLC应用
CH1 常用低压电器
PS.短路环——减小衔铁吸合时产生的振动和噪音。
短路环
铁芯 线圈
衔铁
• 短路环起到磁通分相的作用，把极面上的交变磁通分成两个 交变磁通，并且使这两个磁通之间产生相位差，那么它们所产 生的吸力间也有一个相位差，这样，两部分吸力就不会同时达 到零值，当然合成后的吸力就不会有零值的时刻，如果使合成 后的吸力在任一时刻都大于弹簧拉力，就消除了振动。
按操作方式分：
自动电器：产生电磁吸力而自动完成动作指令的电器，如接触器、继电器等。 手动电器：通过人的操作发出动作指令的电器，如刀开关、转换开关和主令电器等。
按工作原理分：
电磁式电器：根据电磁感应原理进行工作，如交直流接触器、电磁式继电器等。 非电量控制电器：以非电物理量作为控制量进行工作，如按钮开关、行程开关、刀开

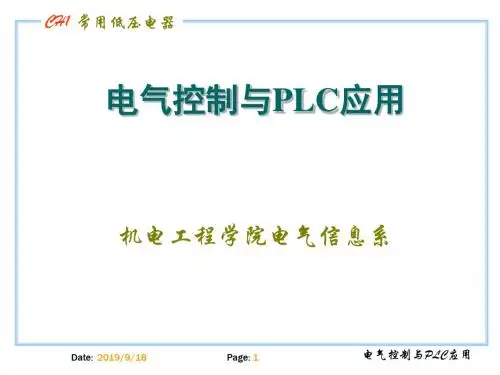

CH1 常用低压电器
电气控制与PLC应用
机电工程学院电气信息系
Date: 2019/9/18
Page: 1
电气控制与PLC应用
CH1 常用低压电器
内容提要
1. 本教材汇聚了“工厂电气控制”与“可编程序控制器” 两门课程的重要内容 2. 全书共分两篇(七章)第一篇 共三章,第二篇共四章
第一篇 电气控制 第一章 介绍常用低压电器; 第二章 介绍电器控制线路的基本规律 ; 第三章 介绍电器控制线路的一般设计方法.
电动力灭弧
下图是一种桥式结构双断口触头系统。当触头打开时，在断口中 产生电弧。电弧电流在两电弧之间产生如图所示的磁场。根据左 手定则，电弧电流要受到一个指向外侧的电动力F的作用，使电 孤向外运动并拉长，使其迅速穿越冷却介质，从而加快电弧冷却 并熄灭。交流接触器通常采用这种灭弧方法。
常用的低压控制电器ppt课件
.
灭弧系统
磁吹灭弧 磁吹灭弧装置如图所示。触头回路(主回路)中串接有吹弧线圈
(较粗的几匝导线，其间穿以铁心增加导磁性)，通电后会产生较大 的磁通。触头分断的瞬间产生的电弧就是载流体，它在磁通的作用 下产生电磁力F将电弧拉长并冷却从而灭弧。由于电磁电流越大， 吹弧的能力越大，且磁吹力的方向与电流方向无关，故一般应用于 直流接触器中。
.
低压电器的基本结构及原理
• 电磁式低压电器一般由三部分组成：电磁机构、触头 系统、灭弧系统。
• 电磁机构 组成 电磁机构是电器元件的感受部件，它的作用是将 电磁能转换成为机械能并带动触点闭合或断开。它通 常采用电磁铁的形式，由电磁线圈、静铁心（铁心）、 动铁心（衔铁）等组成，其中动铁心与动触点支架相 连。
.
.
触头系统
触头的形式
触头用来接通和断开电路，是一切有触头的电器的执行元件。 对触头的要求一般是：接通时导电性能好、不跳（不振）、噪 声小、不过热；断开时能可靠地消除规定容量下的电弧。根据 结构，触头分为桥式触头和指式触头。
.
触头系统
分类
❖ 按功能可分为：主触头和辅助触头。主触头用于接通和分断主电路；辅助 触头用于接通和分断二次电路，还能起互锁和联锁作用。
.
刀开关
.
刀开关
• 符号
.
刀开关
• HD（单投）和HS（双投）系列
.
刀开关
刀开关HD/HS系列
HD系列适用于交流50Hz、额定电压至380V、直流至440V;额定电流 至1500A的成套配电装置中,作为不频繁地手动接通和分断交、直流 电路或作隔离开关用.其中: 1.中央手柄工的单投和双投刀开关上主要用于磁力站,不切断带有电 流的电路,作隔离开关之用. 2.侧面操作手柄式刀开关,主要用于动力箱中. 3.中央正面杠杆操作机构刀开关主要用于正面操作、后面维修的开 关柜中,操作机构装在正前方. 4.侧方正面操作机械式刀开关主要用于正面两则操作、前面维修的 开关柜中,操作机构可以在柜的两侧安装. 5.装有灭弧室的刀开关可以切断电流负荷,其他刀开关只作隔离开关 使用.
灭弧系统
磁吹灭弧 磁吹灭弧装置如图所示。触头回路(主回路)中串接有吹弧线圈
(较粗的几匝导线，其间穿以铁心增加导磁性)，通电后会产生较大 的磁通。触头分断的瞬间产生的电弧就是载流体，它在磁通的作用 下产生电磁力F将电弧拉长并冷却从而灭弧。由于电磁电流越大， 吹弧的能力越大，且磁吹力的方向与电流方向无关，故一般应用于 直流接触器中。
.
低压电器的基本结构及原理
• 电磁式低压电器一般由三部分组成：电磁机构、触头 系统、灭弧系统。
• 电磁机构 组成 电磁机构是电器元件的感受部件，它的作用是将 电磁能转换成为机械能并带动触点闭合或断开。它通 常采用电磁铁的形式，由电磁线圈、静铁心（铁心）、 动铁心（衔铁）等组成，其中动铁心与动触点支架相 连。
.
.
触头系统
触头的形式
触头用来接通和断开电路，是一切有触头的电器的执行元件。 对触头的要求一般是：接通时导电性能好、不跳（不振）、噪 声小、不过热；断开时能可靠地消除规定容量下的电弧。根据 结构，触头分为桥式触头和指式触头。
.
触头系统
分类
❖ 按功能可分为：主触头和辅助触头。主触头用于接通和分断主电路；辅助 触头用于接通和分断二次电路，还能起互锁和联锁作用。
.
刀开关
.
刀开关
• 符号
.
刀开关
• HD（单投）和HS（双投）系列
.
刀开关
刀开关HD/HS系列
HD系列适用于交流50Hz、额定电压至380V、直流至440V;额定电流 至1500A的成套配电装置中,作为不频繁地手动接通和分断交、直流 电路或作隔离开关用.其中: 1.中央手柄工的单投和双投刀开关上主要用于磁力站,不切断带有电 流的电路,作隔离开关之用. 2.侧面操作手柄式刀开关,主要用于动力箱中. 3.中央正面杠杆操作机构刀开关主要用于正面操作、后面维修的开 关柜中,操作机构装在正前方. 4.侧方正面操作机械式刀开关主要用于正面两则操作、前面维修的 开关柜中,操作机构可以在柜的两侧安装. 5.装有灭弧室的刀开关可以切断电流负荷,其他刀开关只作隔离开关 使用.
第一章常用低压电器元件1
电气控制与 PLC
第一章 常用低压电器
2） 接触器的工作原理
● 线圈通电 产生电磁吸力 衔铁吸合 带动动触 点动作：常闭触头断开，常开触头闭合。
21
电气控制与 PLC
第一章 常用低压电器
● 线圈失电 电磁吸力消失 衔铁在反作用弹簧的 作用下释放，带动触点复位，常开触头断开，常闭 触头闭合 。
22
线圈通电瞬间，气隙长度δ最大，冲击电流达正
常工作电流的十几倍。故交流接触器不能频繁动作，
交流电磁机构可靠性较差。
25
电气控制与 PLC
第一章 常用低压电器
4. 直流接触器
直流接触器的结构和工作原理与 交流接触器相似，区别在于:
1) 电磁机构不同
直流接触器的电磁吸力与气
隙长度平方呈反比
1
Fat 2
● 按用途分
控制电器——用于各种控制电路和控制系统 主令电器——用于控制系统中发送控制指令 保护电器——用于保护电路及用电设备 配电电器——用于电能的输送和分配 执行电器——用于完成某种动作或传动功能
● 按工作原理分
电磁式电器——依据电磁感应原理工作 还有感应式、电动式、电子式等。
4
电气控制与 PLC
F0F0co2 st
平均吸力 F01 2Fmat 218 07Bm 2S
23
电气控制与 PLC
第一章 常用低压电器
反力
无短路 环吸力
加短路环
24
电气控制与 PLC
短路环的作用：消除 交流衔铁的振动和噪 声。
第一章 常用低压电器
5) 交流接触器的线圈电流
交流接触器的线圈电流
I U 108
39N02S
1. 电磁式低压电器的结构及工作原理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1-11 熔断器外形结构及图形符号
第一章常用低压电器
2．主要参数 低压熔断器的主要参数如下：
（1）熔断器的额定电流Ige； （2）熔体的额定电流ITe （3）熔体的熔断电流Ib （4）熔断器的断流能力Id
第一章常用低压电器
作业：
P31 1-1， 1-2 ，1-3
第一章常用低压电器
1.4 控 制 电 器
第一章常用低压电器
1.3.4 低压熔断器
熔断器由熔体（熔丝或熔片）和安装 熔体的外壳两部分组成，起保护作用的是 熔体，其外形结构和图形符号如图1-11所 示。低压熔断器按形状可分为管式、插入 式、螺旋式和羊角保险等；按结构可分为 半封闭插入式、无填料封闭管式和有填料 封闭管式等。
第一章常用低压电器
1.4.1 接触器
接触器是一种适用于远距离频繁接通 和分断交直流主电路和控制电路的自动控 制电器。
第一章常用低压电器
1.4.2 主令电器
主令电器主要用来切换控制电路，即 用它来控制接触器、继电器等电器的线圈 得电与失电，从而控制电力拖动系统的起 动与停止，以及改变系统的工作状态，如 正转与反转等。
触头是用来接通或断开电路的，其结 构形式有很多种。
1．按其接触形式分 按其接触形式分为点接触、线接触和
面接触3种。
第一章常用低压电器
如图1-2所示。图1-2（a）为点接触的 桥式触头，图1-2（b）为面接触的桥式触 头，图1-2（c）为线接触的指形触头。点 接触允许通过的电流较小，面接触和线接 触允许通过的电流较大。
第一章常用低压电器
2．按控制的电路分 按控制的电路分为主触头和辅助触头。
主触头用于接通或断开主电路，允许通过 较大的电流。辅助触头用于接通或断开控 制电路，只允许通过较小的电流。
第一章常用低压电器
3．按原始状态分 按原始状态分为常开触头和常闭触头。
当线圈不带电时，动、静触头是分开的称 为常开触头；当线圈不带电时，动、静触 头是闭合的称为常闭触头。
第一章常用低压电器
1.2 电磁式低压电器的结构和工 作原理
1.2.1 电磁机构
1．组成 电磁机构一般由铁芯、衔铁及线圈等几部分
组成。 按通过线圈的电流种类分有交流电磁机构和直流 电磁机构； 按电磁机构的形状分有E形和U形两种； 按衔铁的运动形式分有拍合式和直动式两大类。
第一章常用低压电器
如图1-1所示。图1-1（a）为衔铁沿棱角转动 的拍合式铁芯，图1-1（b）为衔铁沿轴转动的拍 合式铁芯，图1-1（c）为衔铁直线运动的双E形 直动式铁芯。
第一章常用低压电器
1.2.3 灭弧系统
1．电弧的产生 电弧产生高温并有强光，可将触头烧
损，并使电路的切断时间延长，严重时可 引起事故或火灾。
第一章常用低压电器
2．电弧的分类 电弧分直流电弧和交流电弧，交流电弧有自
然过零点，故其电弧较易熄灭。 3．灭弧的方法 （1）机械灭弧 （2）磁吹灭弧 （3）窄缝灭弧 （4）栅片灭弧
第一章常用低压电器
1．电磁式电压继电器 电磁式电压继电器触点的动作与线圈
所加电压大小有关，使用时和负载并联。 电压继电器又分过电压继电器、欠电压继 电器和零电压继电器。
第一章常用低压电器
触头系统 灭弧系统 保护系统 操作机构
图1-12 自动开关的原理图 1、9—弹簧 2—触点 3—锁键 4—搭钩 5—轴 6—过电流脱扣器
7—杠杆 8、10—衔铁 11—欠电压脱扣器 12—双金属片 13—电阻丝
第一章常用低压电器
1.3.3 漏电保护开关
漏电保护开关是一种最常用的漏电保 护电器。它既能控制电路的通与断，又能 保证其控制的线路或设备发生漏电或人身 触电时迅速自动掉闸，切断电源，从而保 证线路或设备的正常运行及人身安全。
第一章常用低压电器
图1-3 窄缝灭弧室的断面
图1-4 金属栅片灭弧示意图
第一章常用低压电器
1.3 配 电 电 器
1.3.1 刀开关
刀开关只用于手动控制容量较小、起动不频繁的电 动机，可分为瓷底开启式负荷开关和封闭式负荷开关。
第一章常用低压电器
1.3.2 低压断路器
低压断路器（又称为自动开关）可用 来分配电能、不频繁地起动电动机、对供 电线路及电动机等进行保护，当它们发生 严重的过载或短路及欠压等故障时能自动 切断电路。
（1）了解电器的正常工作条件 （2）了解电器的主要技术性能 （3）明确控制对象及使用环境 （4）明确相关的技术数据
第一章常用低压电器
1.1.4 低压电器的型号表示法
国产常用低压电器的全型号组成形式 如下：
特殊环境条件派生代号，用字母表示 辅助规格代号，用字母表示 派生代号，用一个字母表示 基本规格代号，用字母表示 特殊派生代号，用一个字母表示 设计代号，用数字表示 类组代号，最多三个字母
电气控制与PLC实训教程
第一章常用低压电器
第1章 常用的低压电器
1.1
概述
1.2 电磁式低压电器的结构和工作原理
1.3
配电电器
1.4
控制电器
1. 5
继电器
1.6
无触点电器
第一章常用低压电器
1.1 概 述
1.1.1 低压电器的分类
1．按用途分 低压控制电器和低压配电电器
2．按动作方式分 自动切换电器和来自自动切换电器3．按执行机理分 有触点电器和无触点电器
第一章常用低压电器
1.1.2 低压电器的主要技术数据
1．额定电流 2．额定电压 3．操作频率及通电持续率 4．机械寿命和电气寿命
第一章常用低压电器
1.1.3 选择低压电器的注意事项
在选择时首先考虑安全原则，其次是 经济性，另外，在选择低压电器时还应注 意以下几点。
第一章常用低压电器
2．原理 当线圈中有工作电流通过时，通电线
圈产生磁场，于是电磁吸力克服弹簧的反 作用力使得衔铁与铁芯闭合，由连接机构 带动相应的触头动作。
3．作用 将电磁机构中线圈中的电流转换成电
磁力，带动触头动作，完成通断电路的控 制作用，将电磁能转换成机械能。
第一章常用低压电器
1.2.2 触头系统
第一章常用低压电器
1.5 继 电 器
1.5.1 电磁式继电器
电磁式继电器是应用最早同时也应用 最多的一种继电器。它由电磁机构和触点 系统组 成，如图1-19所示。
第一章常用低压电器
1-静触点；2-动触点；3簧片；4-衔铁；5-极靴； 6-空气气隙；7-反力弹簧；
8-铁轭；9-线圈； 10-铁芯
图1-19 电磁式继电器机构图
