第一章常用低压电器

第一篇电气控制技术第一章常用低压电器一、教学目的1.掌握开关电器、主令电器、接触器、继电器、断路器、熔断器的作用、结构、工作原理。

2.掌握保护电器和控制电器的使用。

3.了解每种电器规定的技术参数和使用范围。

4.了解常用低压电器新旧图形符号和文字符号。

二、教学内容1.绪论2.常用低压电器的基本知识3.开关电器4.接触器5.继电器6.熔断器7.主令电器三、教学重点和难点重点：每种电器作用、结构、工作原理。

难点：保护电器和控制电器的使用四、教学方法板书与多媒体相结合，并用实物图片来演示低压电气及其图形符号的教学方法，形象地介绍常用的开关电器、主令电器、接触器、继电器、断路器、熔断器的作用、结构、工作原理、主要参数及图形符号。

绪论1.电气控制技术与PLC的发展19世纪末到20世纪初为生产机械电力拖动的初期；继电器接触器控制产生于20世纪20－30年代；60年代出现了顺序控制器；70年代，一种新型工业控制器—可编程控制器（PLC）问世。

2.《电气控制与PLC应用技术》课程的性质和任务课程的主要内容是以电动机或其它执行电器为控制对象，介绍电气控制的基本原理、控制线路及设计方法，同时着重介绍可编程控制器（PLC）的功能、指令系统、编程方法和应用技术。

一、低压电器的分类1.按电器的动作性质分2.按电器的性能和用途分3.按有无触点分4.按工作原理分：二、电磁式电器电磁式电器类型很多，从结构上看大都由两个基本部分组成，即：感测部分和执行部分。

1.电磁机构电磁机构又称为磁路系统，其主要作用是将电磁能转换为机械能并带动触头动作从而接通或断开电路。

图1.11 电磁机构的结构形式(a)、(d)螺管式(c)、(f)、(g)转动式(b)、(e)直动式2.吸引线圈吸引线圈的作用是将电能转化为磁场能。

按线圈的接线形式分为电压线圈和电流线圈；单向交流电磁机构上短路环的作用是消除振动。

图1.12 交流电磁铁的短路环1-衔铁2-铁芯3-线圈4-断路环三、电器的触头系统触头是有触点电器的执行部分，通过触头的闭合、断开控制电路通、断。

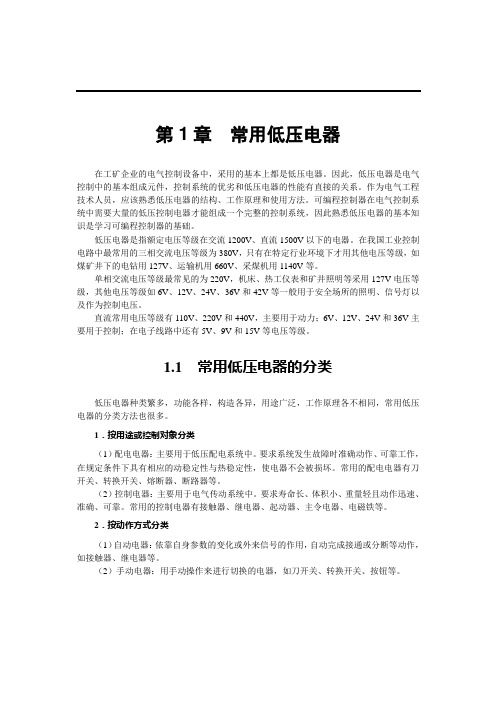

第1章常用低压电器在工矿企业的电气控制设备中，采用的基本上都是低压电器。

因此，低压电器是电气控制中的基本组成元件，控制系统的优劣和低压电器的性能有直接的关系。

作为电气工程技术人员，应该熟悉低压电器的结构、工作原理和使用方法。

可编程控制器在电气控制系统中需要大量的低压控制电器才能组成一个完整的控制系统，因此熟悉低压电器的基本知识是学习可编程控制器的基础。

低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。

在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V等。

单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。

直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V和36V主要用于控制；在电子线路中还有5V、9V和15V等电压等级。

1.1 常用低压电器的分类低压电器种类繁多，功能各样，构造各异，用途广泛，工作原理各不相同，常用低压电器的分类方法也很多。

1．按用途或控制对象分类（1）配电电器：主要用于低压配电系统中。

要求系统发生故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性与热稳定性，使电器不会被损坏。

常用的配电电器有刀开关、转换开关、熔断器、断路器等。

（2）控制电器：主要用于电气传动系统中。

要求寿命长、体积小、重量轻且动作迅速、准确、可靠。

常用的控制电器有接触器、继电器、起动器、主令电器、电磁铁等。

2．按动作方式分类（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器、继电器等。

（2）手动电器：用手动操作来进行切换的电器，如刀开关、转换开关、按钮等。

3．按触点类型分类（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关、按钮等。
