VW-12/30无油空气压缩机
蚌埠联合压缩机制造有限公司主营六大压缩机系列产品，a. 液化气系列；b.天然气系类；c.天然气高压充气
瓶；d.油井气、（干气、湿气）套管气、富气、煤气系类；e.化工、工业气体系类压缩机；f.工程、空气中、高压
系类压缩机，近百个规格品种。热销全国各地，深受广大用户信赖。

以下是无油压缩机的简单介绍以及附图
VW型系列无油压缩机，该系列产品种类齐全、规格多、变型快。具有另部件通用性强、无基础、低噪声、振
动小、结构紧凑、运转平衡,可靠性高等特点.该系列有无基础润滑压缩机，无基础水冷、无基础风冷压缩机三个大
类.其中无基础、无润滑、低噪声，综合技术指标处于领先水平，并达到国外同类先进产品水平。

该机配有后冷却器，供气温度低，可提供理想的压缩空气源。
VW型系列无基础往复活塞式压缩机共有三个大类、多个品种及规格.该系列压缩机功能齐全，综合技术性能较好,，
广泛适用于国民经济的各个部门，如矿山开采、石油、化工、机械、轻工、纺织、医药、电子、仪器等行业。是一
种量大面广的动力用压缩机，能满足国内外市场不同用户的需求。
VW-12/30产品详细说明及参数
序号 产品型号 压缩介质 排气量(m3/M) 排气压力(MPa) 转速 (r/min) 传动方式 冷却方式 润滑方式 驱动机型号(功率) 外型尺寸(mm) 重量(Kg) 备注
1 VW-3/7 空气 3 0.7 740 弹性联轴器 水冷 无油润滑 Y225M-8 (22KW) 1730×1630×1400 1500 无基础固定式
2 VW-3/100 空气 3 10.0 450 皮联 水冷 无油润滑 Y280M-6 (55KW) 3535×3250×2330 6000 固定式
3 VW-5/10 空气 5 1.0 510 皮联 水冷 无油润滑 Y225S-4 (37KW) 3035×1490×1700 3000 固定式
4 VW-6/7 空气 6 0.7 740 弹性联轴器 水冷 无油润滑 Y280-8 (37KW) 1750×1630×1400 1500 无基础固定式
5 VW-6/30 空气 6 3.0 740 弹性联轴器 水冷 无油润滑 Y315M-8 (75KW) 2400×1965×1610 2500 无基础固定式
6 VW-7/10 空气 7 1.0 740 弹性联轴器 水冷 无油润滑 Y315S-8 (55KW) 1844×1650×1400 1800 固定式
7 VW-9/12 空气 9 1.2 980 弹性联轴器 水冷 无油润滑 Y280S-6 (65KW) 2200×1900×1560 3000 固定式
8 VW-7.8/4 空气 7.8 0.4 980 水冷 无油润滑 Y250M-6（37KW） 1735×1630×1240 1650
9 VW-9.8/4 空气 9.8 0.4 980 水冷 无油润滑 Y280S-6（45KW） 1844×1630×1240 1750
10 VW-10/7 空气 10 0.7 980 水冷 无油润滑 Y280M-6（65KW） 1850×1630×1240 1750

11 VW-11/10 空气 11 1.0 500 皮联 水冷 无油润滑 Y280S-4 (75KW) 2650×1160×1730 3000 固定式
12 VW-13/7 空气 13 0.7 980 弹性联轴器 水冷 无油润滑 Y315M-6 (75KW) 2033×1850×1452 2500 无基础固定式

13 VW-13/20 空气 13 2.0 520 皮联 水冷 无油润滑 Y315M1-4 (132KW) 3000×2000×2100 5000 固定式
14 VW-13.5/4 空气 13.5 0.4 980 水冷 无油润滑 Y280M-6（65KW） 2033×1850×1450 2480
15 VW-17/12 空气 17 1.2 980 弹性联轴器 水冷 无油润滑 Y315M-6 (132KW) 2142×1850×1562 2700 无基础固定式
16 VW-18/7 空气 18 0.7 980 弹性联轴器 水冷 无油润滑 Y315M-6 (110KW) 2142×1850×1562 2700 无基础固定式
17 VW-18.5/4 空气 18.5 0.4 980 水冷 无油润滑 Y315M-6（90KW） 2142×1850×1560 2700

18 VW-20/8 空气 20 0.8 980 弹性联轴器 水冷 无油润滑 Y315L2-6 (132KW) 2200×1850×1562 2500 无基础固定式

19 VW-30/8 空气 30 0.8 560 皮联 水冷 无油润滑 Y315L2-4 (200KW) 2860×1330×1840 3000 固定式
20 VW-33/3 空气 33 0.3 980 水冷 无油润滑 Y315M-6（120KW） 2140×1950×1560 2500
21 VW-40/3 空气 40 0.3 740 水冷 无油润滑 Y355M-8（160KW） 3200×1870×1400 3500
22 VW-40/3.5 空气 40 0.35 740 水冷 无油润滑 Y355L1-8（185KW） 3200×1870×1400 3600

蚌埠联合压缩机制造有限公司
www.lhysj.net

合集下载

013系列使用说明书(9-12、07-10)

013系列使用说明书(9-12、07-10)

LGD-(9～13)/(7～10)-X型低噪声喷油螺杆压缩机使用说明书013(B.C.D.E.G.I.J.K.L)/SM-2001无锡压缩机股份有限公司2001年11月用户须知１本说明书叙述如何操作LGD-(9～13)／(7～10)-X型螺杆压缩机。

在安装及启动之前，应仔细阅读本说明书。

在充分了解机组各部分结构功用、使用维护保养方法以后，方可对机组进行正确使用和保养。

这对于延长使用寿命并使其处于良好的工作状态是极为重要的。

２本机组切不可反转，电动机旋转方向必须与压缩机接筒上所示箭头方向一致。

3 本机组的出水口处应安装铁制球阀来调节冷却水量，且务必先在进水口和出水口安装旁通阀，以便于冬天停机排水或长期停机排水。

4 机组无意外情况不允许按紧急停机按钮停机。

正常停机采用延时停机，即按下停机按钮后约20秒机组自行停机。

5 使用中应注意，机组在卸载过久停机保护后，如若供气压力降至机组加载压力时，机组会自行起动加载。

6 压缩机用润滑油不允许混用。

7 机组工作时，不允许松动和拆卸任何连接部件。

只有在切断电源和排空压力后，才可以做检修工作，以免被高温高压气体伤害。

8 油管路附近不得进行焊接，不能用烧焊或其他方法修改任何压力容器。

9 当环境温度低于0℃时，停机后应把冷却器内的冷却水放空。

10开车前须详细阅读机组上的《操作须知》，严格按规定要求做，并做好运转时间、保养效果、油耗量、修理项目及内容等记录。

11 由于产品结构的不断改进，一定时期后，本说明书所述内容将会与实际产品有所出入，尚希用户注意。

目录第一章压缩机技术特性 (3)第二章系统说明 (5)一、结构特征及工作原理二、气管路系统三、油管路系统四、水管路系统五、冷凝水的排放系统六、调节系统七、电气系统第三章安装指南 (10)一、机组的安装二、冷却水管路的安装第四章操作指南 (11)一、开机前的准备工作二、机组启动三、机组工作运行四、停机五、安全保护项目及调整值六、机组正常工作条件及压差数据七、长期停机之处理方法第五章维修与保养 (13)一、维修保养周期二、润滑油规范及使用保养第六章故障及排除 (15)一、故障及排除方法二、调整与维修附图一：机组外形图 (20)附图二：电气原理图 (21)附表：低噪声喷油螺杆压缩机运转记录表 (23)第一章压缩机技术特性本系列压缩机主要技术特性见下表：压缩机机组总图见图一压缩机机组外形图见附图一压缩机主要技术特性续表：第二章系统说明一、结构特征及工作原理（压缩机系统图见图二）：本系列机组是压缩空气用，单级、喷油、水冷、由电机驱动的低噪声固定式小型螺杆压缩机。

开利DBFP吊顶式空气处理机组

开利DBFP吊顶式空气处理机组


点这里了解更多
产品制造公司：上海一冷开利空调设备有限公司通惠空调设备厂 成都开利爱得瑞空调设备有限公司
N-DBFP(X)-1504-05
开利DBFP(X)/DFP(X)(薄型) 吊装式空调机组 开利DXF 全热回收式新风换气机
风量: 1000~15000m³/h (DBFP) 1000~4000m³/h (DFP) 600~6000m³/h (DXF)
制热 制热 水量 水阻力 l/s kPa
净重 kg
DBFP010
0.20-4 0.32
130
1000 680×986×380
1/1
DBFP010I
0.25-4 0.40
220
46 5.0 0.24 10.1 11.0 0.26 11.1 12.6 0.60 53.4 13.2 0.31 14.2
47
DBFP040
0.45-4 1.46
220
108
4000 1458×986×500
2/2
22.1 1.05 28.3 44.9 1.07 29.3 53.4 2.56 86.8 53.5 1.28 21.1
DBFP040I
0.55-4 1.52
300
112
DBFP050
0.55-4 1.52
290
123
室内安装一个电源开关方便启动具有价格竞争优势34机组性能参数机组性能参数电机标准工况新风工况电机标准工况新风工况额定电机风机机外机组额定电机风机机外机组宽长高输入宽长高输入机组风量kw电机静压制冷制冷制热制热制冷制冷制热制热净重机组风量kw电机静压制冷制冷制热制热制冷制冷制热制热净重3mm功率供冷量供热量供冷量供热量3mm功率供冷量供热量供冷量供热量mh极数kw数量pakw水量水阻kw水量水阻力kw水量水阻kw水量水阻力kgmh极数kw数量pakw水量水阻kw水量水阻力kw水量水阻kw水量水阻力kglskpalskpalskpalskpalskpalskpalskpalskpadbfp010020403213046dbfpx0100204032904910006809863801150024101110026111126060534132031142100068098638011

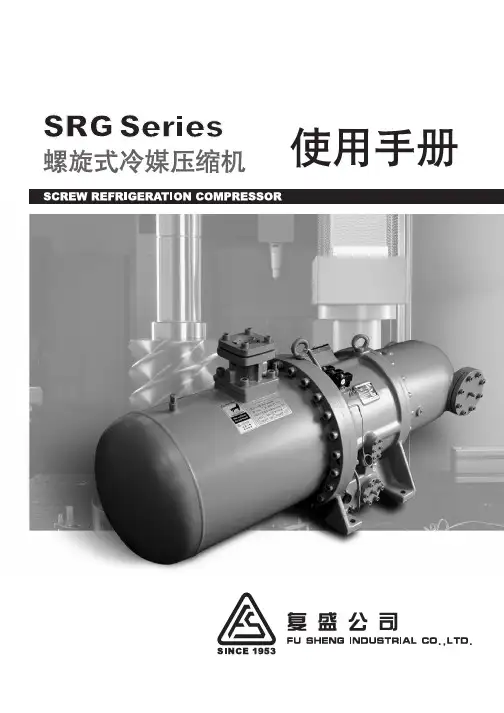

复盛压缩机使用手册
