【CN109707594A】一种新型无油活塞式空气压缩机【专利】

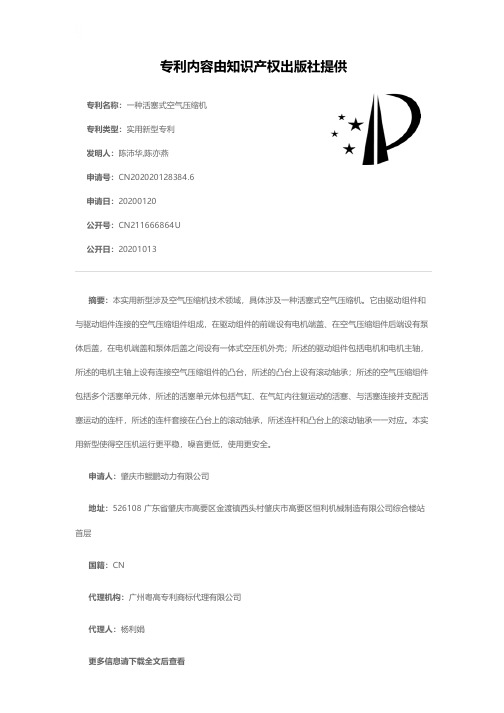

专利名称：一种活塞式空气压缩机专利类型：实用新型专利
发明人：陈沛华,陈亦燕
申请号：CN202020128384.6
申请日：20200120
公开号：CN211666864U
公开日：
20201013
专利内容由知识产权出版社提供
摘要：本实用新型涉及空气压缩机技术领域，具体涉及一种活塞式空气压缩机。

它由驱动组件和与驱动组件连接的空气压缩组件组成，在驱动组件的前端设有电机端盖、在空气压缩组件后端设有泵体后盖，在电机端盖和泵体后盖之间设有一体式空压机外壳；所述的驱动组件包括电机和电机主轴，所述的电机主轴上设有连接空气压缩组件的凸台，所述的凸台上设有滚动轴承；所述的空气压缩组件包括多个活塞单元体，所述的活塞单元体包括气缸、在气缸内往复运动的活塞、与活塞连接并支配活塞运动的连杆，所述的连杆套接在凸台上的滚动轴承，所述连杆和凸台上的滚动轴承一一对应。

本实用新型使得空压机运行更平稳，噪音更低，使用更安全。

申请人：肇庆市鲲鹏动力有限公司
地址：526108 广东省肇庆市高要区金渡镇西头村肇庆市高要区恒利机械制造有限公司综合楼站首层
国籍：CN
代理机构：广州粤高专利商标代理有限公司
代理人：杨利娟
更多信息请下载全文后查看。

专利名称：一种新型无油活塞式空气压缩机专利类型：实用新型专利
发明人：张文来,吕文霞,任宝茹
申请号：CN201921497597.X
申请日：20190910
公开号：CN210397007U
公开日：
20200424
专利内容由知识产权出版社提供
摘要：本申请公开了一种新型无油活塞式空气压缩机。

包括：电机箱、支撑板、套在气缸外壁且上边沿低于气缸出气口的旋转筒、固接在所述电机箱上表面的齿轮结构和固接在旋转筒外壁中部的冷却箱；旋转筒的内壁底部与压缩机顶部间设有密封结构。

通过在缸体外壁设置齿轮结构和旋转筒，齿轮结构带动旋转筒转动，使固定在旋转筒上的冷却箱中的冷却液均匀喷到气缸外壁的上部，液体由上部流到底部，使气缸外壁中上部的冷却液在气缸外壁形成薄薄一层，旋转筒的内壁底部与压缩机顶部间设有密封结构，避免液体流出。

结合吹风机的使用，进一步提高降温速度。

结合本技术方案的主体改进，本技术方案相较于现有技术，结构简单易于实现，能够实现气缸温度的有效降低。

申请人：廊坊市众柴车用空压机有限公司
地址：065000 河北省廊坊市安次区杨税务乡孟村运通路7号
国籍：CN
代理机构：北京志霖恒远知识产权代理事务所(普通合伙)
代理人：韩亚伟
更多信息请下载全文后查看。

专利名称：一种无油活塞式空压机
专利类型：实用新型专利
发明人：刘博,杨庆明,门志磊,韩冬梅,姜之红,吴新华申请号：CN201720103044.6
申请日：20170124
公开号：CN206448922U
公开日：
20170829
专利内容由知识产权出版社提供
摘要：本实用新型属于空气压缩机技术领域，提出了一种无油活塞式空压机，包括基座和设置在基座上的动力箱，动力箱的两侧分别设置有第一压缩部分和第二压缩部分，第一压缩部分包括第一壳体和依次设置在第一壳体内的第一导向滑道、第一隔离腔、一级压缩气缸，第一导向滑道、一级压缩气缸内分别设置有第一十字头和一级活塞，第一十字头与动力箱连接，第一十字头和一级活塞通过第一活塞杆连接，第一壳体和第一活塞杆之间设置有密封组件，密封组件包括环板，环板上从靠近动力箱到远离动力箱依次设置有刮油环和斯特封，第一壳体上设置有位于一级压缩气缸旁的一级气阀；本实用新型解决了现有技术中活塞式空压机在很多工况环境下并不适用的技术问题。

申请人：河北省吴桥空压机有限责任公司
地址：061800 河北省沧州市吴桥县桑园镇嵩山道9号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种活塞式空气压缩机专利类型：发明专利
发明人：陈安玲
申请号：CN202010872682.0
申请日：20200826
公开号：CN111963404A
公开日：
20201120
专利内容由知识产权出版社提供
摘要：本发明涉及空气压缩机技术领域，公开了一种活塞式空气压缩机，包括气缸，安装板的内侧安装有密封筒，且安装板的内侧位于密封筒的一端设置有真空泵，气缸的外表面位于安装板的一侧设置有水冷板，密封筒的内部设置有内筒，且密封筒与内筒之间形成有内腔，内筒的内部安装有主轴杆，主轴杆的一端连接有若干个偏心轮，偏心轮的一侧面边缘处垂直连接有连杆，且连杆的表面转动连接有活动轴，活动轴的表面连接有活动杆，活动杆的一端连接有活塞缸。

本发明确保了空气压缩机的持续性工作，并且可以隔绝活塞缸和电机工作时产生的噪音，解决了噪音大、对环境影响大的问题，并且可以实现对活塞缸产生的高温高压气体进行降温处理。

申请人：广州福茂汽车用品有限公司
地址：510000 广东省广州市白云区白云大道北永平街岭南新世界锦云峰A3栋1103房
国籍：CN
代理机构：合肥四阅专利代理事务所(普通合伙)
代理人：李苏
更多信息请下载全文后查看。

专利名称：一种新型活塞式空压机
专利类型：实用新型专利
发明人：刘学景,谭承哲,赵桂芹,刘玉文,陈文林申请号：CN201520039210.1
申请日：20150120
公开号：CN204511827U
公开日：
20150729
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型活塞式空压机，包括活塞式空压机本体，所述活塞式空压机本体的进出气口通过进出气管与一过滤收集装置相连通，活塞式空压机本体的润滑油加注口与油位观察管相连通，油位观察管的另一端通过联通件与进出气管连通，收集过滤装置内部设有一过滤体，空气经过滤体过滤后经进出气管进出空压机。

本方案所提供的空压机，能够实时观察润滑油油位，还可以进行空气过滤和润滑油收集，有效的保证了空压机的使用寿命。

申请人：山东凤祥股份有限公司
地址：252325 山东省聊城市阳谷县安乐镇刘庙村
国籍：CN
代理机构：济南圣达知识产权代理有限公司
代理人：王吉勇
更多信息请下载全文后查看。

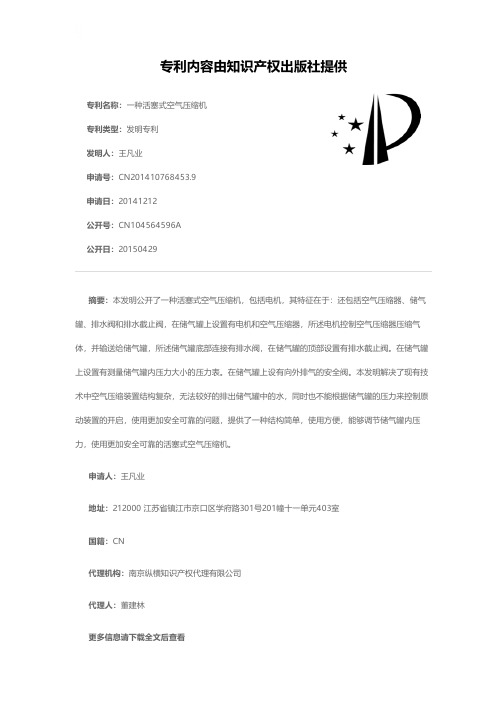

专利名称：一种活塞式空气压缩机专利类型：发明专利
发明人：王凡业
申请号：CN201410768453.9申请日：20141212
公开号：CN104564596A
公开日：
20150429
专利内容由知识产权出版社提供
摘要：本发明公开了一种活塞式空气压缩机，包括电机，其特征在于：还包括空气压缩器、储气罐、排水阀和排水截止阀，在储气罐上设置有电机和空气压缩器，所述电机控制空气压缩器压缩气体，并输送给储气罐，所述储气罐底部连接有排水阀，在储气罐的顶部设置有排水截止阀。

在储气罐上设置有测量储气罐内压力大小的压力表。

在储气罐上设有向外排气的安全阀。

本发明解决了现有技术中空气压缩装置结构复杂，无法较好的排出储气罐中的水，同时也不能根据储气罐的压力来控制原动装置的开启，使用更加安全可靠的问题，提供了一种结构简单，使用方便，能够调节储气罐内压力，使用更加安全可靠的活塞式空气压缩机。

申请人：王凡业
地址：212000 江苏省镇江市京口区学府路301号201幢十一单元403室
国籍：CN
代理机构：南京纵横知识产权代理有限公司
代理人：董建林
更多信息请下载全文后查看。

专利名称：一种无油空压机
专利类型：实用新型专利
发明人：林知鸿,樊军铖,卢松超,王瑞金申请号：CN201820692075.4
申请日：20180510
公开号：CN208441987U
公开日：
20190129
专利内容由知识产权出版社提供
摘要：本实用新型公开一种无油空压机，其中，压缩气缸的活塞组件包括与活塞连杆紧配合的滚针轴承，一轴承销穿设在该滚针轴承上，且过渡配合固定在活塞头设有的安装孔中。

所述轴承销与滚针轴承之间采用左、右骨架油封件密封。

所述轴承销设有储油孔，还设有与该储油孔相通的油嘴。

所述压缩气缸的缸体外周壁设有多个筋条，多个筋条间隔设置。

电机驱动装设在电机转子轴上的散热风扇在曲轴箱内转动；电机转子轴与曲轴箱之间采用左、右骨架油封密封。

该无油空压机整机结构紧凑，装配简单，制造成本低；且冷却效果佳，噪音低，更加节能，寿命更长。

申请人：厦门闳图盛道科技有限公司
地址：361000 福建省厦门市同安区美溪道思明工业园78号二楼
国籍：CN
代理机构：厦门龙格专利事务所(普通合伙)
代理人：钟毅虹
更多信息请下载全文后查看。

专利名称：一种新型活塞空压机专利类型：实用新型专利
发明人：林向阳
申请号：CN201821257815.8申请日：20180806
公开号：CN208564901U
公开日：
20190301
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种新型活塞空压机，属于空压机制造技术领域。

它解决了现有活塞空压机进气效率降低等问题。

本新型活塞空压机，包括驱动电机以及活塞体，活塞体内设置有与驱动电机偏心连接的活塞杆，活塞体的上端具有插入到活塞体内部的气缸盖，气缸盖下端具有与活塞杆相配合的活塞室，气缸盖开设有相互连通的进气口与出气口，进气口与出气口之间设置有控制空气进出的双控阀，双控阀包括上阀板与下阀板，上阀板与下阀板上均开设有穿气口，且在两阀板之间设置有连接两穿气口的可形变的连接套，连接套外套设有支撑弹簧，下阀板的下端设置有进气阀。

本实用新型具有进气效率高、结构合理等优点。

申请人：浙江日松机电有限公司
地址：317500 浙江省台州市温岭市城南镇中心工业区
国籍：CN
代理机构：杭州浙科专利事务所(普通合伙)
代理人：吴秉中
更多信息请下载全文后查看。

专利名称：一种活塞式压缩机专利类型：实用新型专利
发明人：张云
申请号：CN201020623267.3申请日：20101125
公开号：CN202082068U
公开日：
20111221
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种压缩机。

它包括壳体、机架、电机、曲轴、活塞、活塞缸以及阀体，所述的活塞包括活塞体，活塞体后部设有连杆腔，活塞体上设有径向转轴孔，其特征在于所述的活塞体由圆柱形活塞本体和圆台形导油体构成，导油体的锥度为0.1-0.3，导油体大端与活塞本体的后端直径相同且相互对接，所述的活塞缸的后端上侧设有一个U型缺口，所述的活塞体到达最后侧时，导油体整体处于U型缺口的对应位置。

本实用新型实现了一种结构简单、加工方便，对活塞与缸体接触部位的压强影响较小，对润滑油具有很好的导向作用的活塞式压缩机。

申请人：杭州钱江压缩机有限公司
地址：311122 浙江省杭州市余杭工业城闲林圣地路1号杭州钱江压缩机有限公司
国籍：CN
代理机构：杭州杭诚专利事务所有限公司
代理人：尉伟敏
更多信息请下载全文后查看。

专利名称：一种无油空压机进气活塞组件专利类型：实用新型专利
发明人：路小秀,石雅仁,胡小定
申请号：CN201820540587.9
申请日：20180416
公开号：CN208123036U
公开日：
20181120
专利内容由知识产权出版社提供
摘要：本实用新型涉及空气压缩机领域，提供了一种无油空压机进气活塞组件，包括活塞、阀片以及将二者固定相连的固定螺钉；活塞包括活塞体和设置于活塞体上端的活塞头部，活塞体内部中空，活塞体上设有销座，活塞头部上端设有铜板，铜板上设有螺纹孔和若干纵向贯穿活塞头部的进气孔；阀片设置于活塞上方，且具体为填充聚四氟乙烯制环形阀片，阀片上方设有固定螺钉。

本实用新型优点为：一方面，采用耐磨性强于铝的铜代替传统铝制活塞，大大增加活塞的耐磨性，使无油空压机的高能效性能得到长时间保持；另一方面，将传统的钢制阀片改进为填充聚四氟乙烯制环形阀片，进一步减缓阀片与活塞上顶面接触时的撞击强度，既能降低噪音，又能增加机器的使用寿命。

申请人：安庆市星杰环保设备科技有限公司
地址：246000 安徽省安庆市开发区乌岭迎宾工业园1#厂房底层东面
国籍：CN
代理机构：合肥市浩智运专利代理事务所(普通合伙)
代理人：王志兴
更多信息请下载全文后查看。
