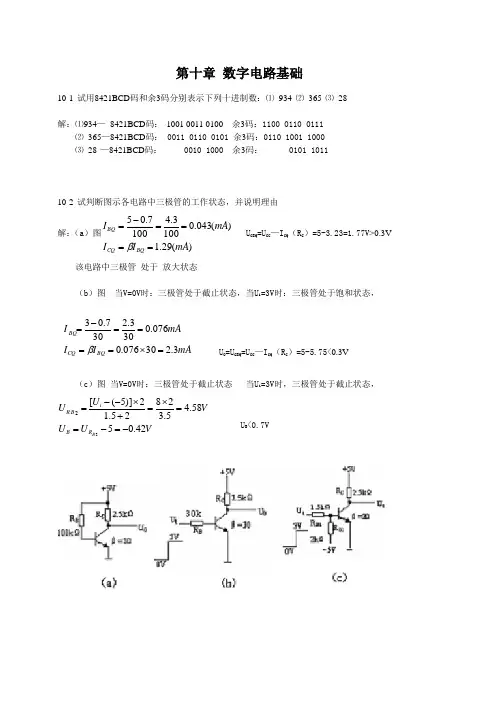

第十章 数字电路基础10-1 试用8421BCD 码和余3码分别表示下列十进制数：⑴ 934 ⑵ 365 ⑶ 28解：⑴934— 8421BCD 码： 1001 0011 0100 余3码：1100 0110 0111 ⑵ 365—8421BCD 码： 0011 0110 0101 余3码：0110 1001 1000 ⑶ 28 —8421BCD 码： 0010 1000 余3码： 0101 101110-2 试判断图示各电路中三极管的工作状态，并说明理由 解：（a ）图)(29.1)(043.01003.41007.05mA I I mA I BQ CQBQ ====-=β U CEQ =U CC —I CQ （R C ）=5-3.23=1.77V >0.3V 该电路中三极管 处于 放大状态（b ）图 当V=0V 时：三极管处于截止状态，当U i =3V 时：三极管处于饱和状态，mA I I mA I BQ CQBQ 3.230076.0076.0303.2307.03=⨯====-=β U O =U CEQ =U CC —I CQ （R C ）=5-5.75<0.3V（c ）图 当V=0V 时：三极管处于截止状态 当U i =3V 时，三极管处于截止状态，V U U VU U B R B i B R 42.0558.45.32825.12)]5([22-=-==⨯=+⨯--=U B<0.7V10-3 在图中，VD 1，VD 2为硅二极管，导通压降为0.7V 。
试求当A 、B 端输入电压如下表所示时所对应的U 0值并填入表中10-4 已知图中各逻辑门电路A 、B 的输入波形，分别画出F 1，F 2的输出波形10-5 三个门电路的输入A 、B 及输出F1、F2、F3的波形如图所示，试根据波形图写出它们的逻 辑表达式并说明其逻辑功能解：F 1=A+B 逻辑功能：A 、B 中只要有一个为1，则输出为1。

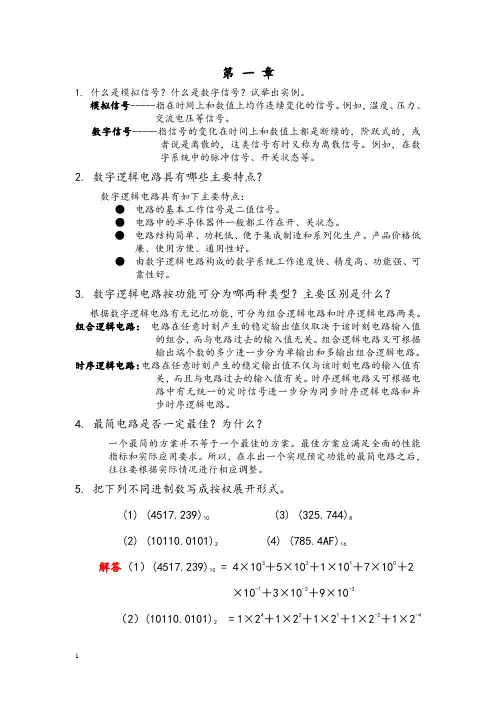

第一章1. 什么是模拟信号？什么是数字信号？试举出实例。
模拟信号-----指在时间上和数值上均作连续变化的信号。
例如，温度、压力、交流电压等信号。
数字信号-----指信号的变化在时间上和数值上都是断续的，阶跃式的，或者说是离散的，这类信号有时又称为离散信号。
例如，在数字系统中的脉冲信号、开关状态等。
2. 数字逻辑电路具有哪些主要特点？数字逻辑电路具有如下主要特点：●电路的基本工作信号是二值信号。
●电路中的半导体器件一般都工作在开、关状态●电路结构简单、功耗低、便于集成制造和系列化生产。
产品价格低●由数字逻辑电路构成的数字系统工作速度快、精度高、功能强、可3. 数字逻辑电路按功能可分为哪两种类型？主要区别是什么？根据数字逻辑电路有无记忆功能，可分为组合逻辑电路和时序逻辑电路两类。
组合逻辑电路：电路在任意时刻产生的稳定输出值仅取决于该时刻电路输入值的组合，而与电路过去的输入值无关。
组合逻辑电路又可根据输出端个数的多少进一步分为单输出和多输出组合逻辑电路。
时序逻辑电路：电路在任意时刻产生的稳定输出值不仅与该时刻电路的输入值有关，而且与电路过去的输入值有关。
时序逻辑电路又可根据电路中有无统一的定时信号进一步分为同步时序逻辑电路和异4. 最简电路是否一定最佳？为什么？一个最简的方案并不等于一个最佳的方案。
最佳方案应满足全面的性能指标和实际应用要求。
所以，在求出一个实现预定功能的最简电路之后，往往要根据实际情况进行相应调整。
5. 把下列不同进制数写成按权展开形式。
(1) (4517.239)10 (3) (325.744)8(2) (10110.0101)2 (4) (785.4AF)16解答（1）(4517.239)10 = 4×103＋5×102＋1×101＋7×100＋2×10-1＋3×10-2＋9×10-3（2）(10110.0101)2= 1×24＋1×22＋1×21＋1×2-2＋1×2-4（3）(325.744)8 = 3×82＋2×81＋5×80＋7×8-1＋4×8-2＋4×8-3 (4) (785.4AF)16 = 7×162＋8×161＋5×160＋4×16-1＋10×16-2＋15×16-36.将下列二进制数转换成十进制数、八进制数和十六进制数。
第一章1. 什么是模拟信号？什么是数字信号？试举出实例。
模拟信号-----指在时间上和数值上均作连续变化的信号。
例如，温度、压力、交流电压等信号。
数字信号-----指信号的变化在时间上和数值上都是断续的，阶跃式的，或者说是离散的，这类信号有时又称为离散信号。
例如，在数字系统中的脉冲信号、开关状态等。
2. 数字逻辑电路具有哪些主要特点？数字逻辑电路具有如下主要特点：●电路的基本工作信号是二值信号。
●电路中的半导体器件一般都工作在开、关状态。
●电路结构简单、功耗低、便于集成制造和系列化生产。
产品价格低廉、使用方便、通用性好。
●由数字逻辑电路构成的数字系统工作速度快、精度高、功能强、可靠性好。
3. 数字逻辑电路按功能可分为哪两种类型？主要区别是什么？根据数字逻辑电路有无记忆功能，可分为组合逻辑电路和时序逻辑电路两类。
组合逻辑电路：电路在任意时刻产生的稳定输出值仅取决于该时刻电路输入值的组合，而与电路过去的输入值无关。
组合逻辑电路又可根据输出端个数的多少进一步分为单输出和多输出组合逻辑电路。
时序逻辑电路：电路在任意时刻产生的稳定输出值不仅与该时刻电路的输入值有关，而且与电路过去的输入值有关。
时序逻辑电路又可根据电路中有无统一的定时信号进一步分为同步时序逻辑电路和异步时序逻辑电路。
4. 最简电路是否一定最佳？为什么？一个最简的方案并不等于一个最佳的方案。
最佳方案应满足全面的性能指标和实际应用要求。
所以，在求出一个实现预定功能的最简电路之后，往往要根据实际情况进行相应调整。
5. 把下列不同进制数写成按权展开形式。
(1) (4517.239)10 (3) (325.744)8(2) (10110.0101)2 (4) (785.4AF)16解答（1）(4517.239)10 = 4×103＋5×102＋1×101＋7×100＋2×10-1＋3×10-2＋9×10-3（2）(10110.0101)2= 1×24＋1×22＋1×21＋1×2-2＋1×2-4（3）(325.744)8 = 3×82＋2×81＋5×80＋7×8-1＋4×8-2＋4×8-3 (4) (785.4AF)16 = 7×162＋8×161＋5×160＋4×16-1＋10×16-2＋15×16-36.将下列二进制数转换成十进制数、八进制数和十六进制数。
