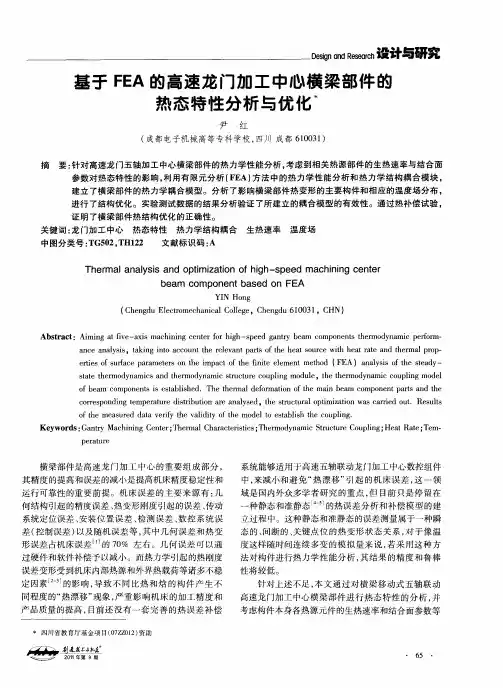

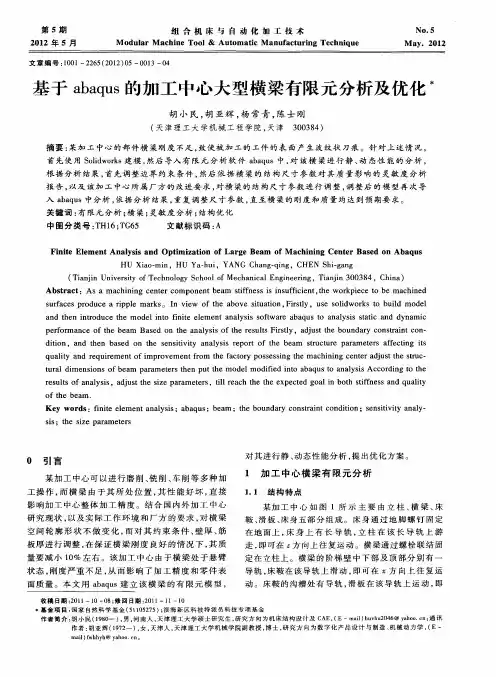

龙门加工中心横梁关键尺寸灵敏度分析与优化

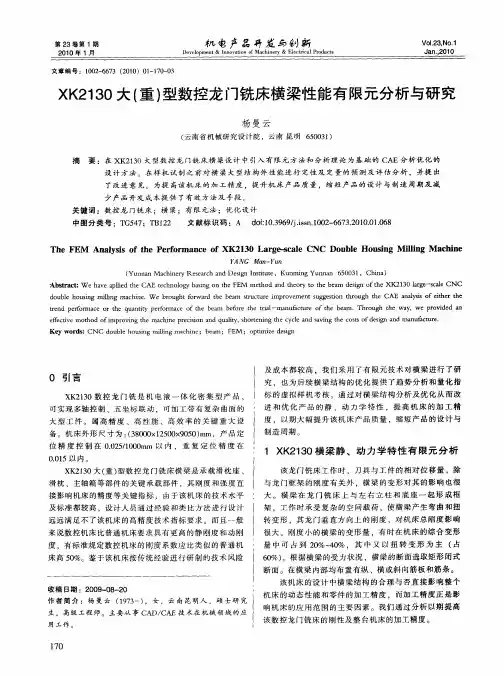

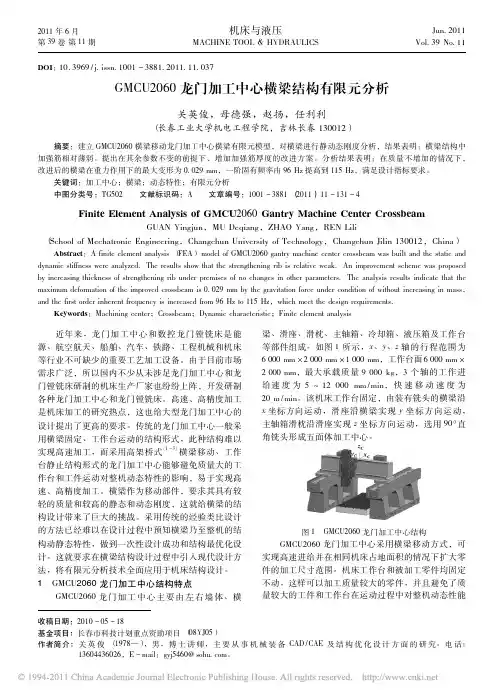

数控龙门铣横梁导轨有限元分析数控龙门铣横梁导轨有限元分析[摘要]机床导轨是机床的重要组成部分之一，导轨的精度对机床的几何精度影响很大，不同的导轨形式导致横梁的变形也不尽相同，设计过程中合理布置导轨截面能够很好的减小横梁的挠曲变形，本文用有限元分析方法对横梁导轨进行了有限元分析，通过计算结果的对比，分析表明相同截面的横梁，偏置式导轨布置是较好的导轨布置形式。

关键词：机床龙门铣横梁导轨有限元分析前言：在金属切削机床中，机床导轨是机床的重要组成部分之一，横梁导轨的精度对机床的几何精度影响较大而且不容易控制，导轨的行程越大对机床的整体刚度和精度影响就越大，不同的导轨布置对横梁的变形影响差异很大，本文中着重对相同截面的横梁不同形式的导轨进行有限元分析，分析结果表明，横梁偏置导轨的受力状况较好。

1.现状对比分析目前龙门铣横梁导轨90%都是两导轨面在同一平面上，这种导轨布局是现有机床普遍采用的结构，这种结构形式简单，加工容易，加工时一次性对刀就能够完成两个导轨的加工，但其抗扭转能力较差，横梁截面积使用率低（有效的抗扭转面积），除导轨部分以外其余部分只提高了横梁的刚度而不能提高导轨的抗扭转能力，而另一种结构就是专利文献03278071.0中提到的龙门加工中心的横梁导轨结构，横梁两条导轨的导轨面在一个与垂直方向成一个夹角的平面上，其能够提高机床横梁的抗扭转变能力，但是将导轨加工成与基面成一定夹角的形式在加工过程中，几何精度很难保证，必然要增加加工辅助设备，进而增加了生产成本。

2.模型的建立与有限元对比分析本文介绍一种偏置式导轨布置结构，这种偏置导轨能够提高横梁的抗扭转能力，加工工艺又很容易保证，通过对两种不同导轨布置形式的横梁进行分析，得出偏置式导轨具有较好的抗扭转能力，能够提高横梁扭转刚度，是一种非常合理的导轨布置形式，在设计过程中经过对现有横梁结构进行优化设计得出，偏置式的导轨形式不仅满足了横梁的抗扭转能力的要求，加工工艺更加合理；更能满足现代化机床发展的需要；如图1所示，图为龙门铣的结构示意图，横梁以及滑座整个安装在立柱的前导轨面处，横梁受力状态比较复杂，不仅要抵抗重力变形，还有承受加工过程中的弯扭组合变形，横梁导轨的结构形式直接影响了横梁在整个机床中的抗弯扭能力。

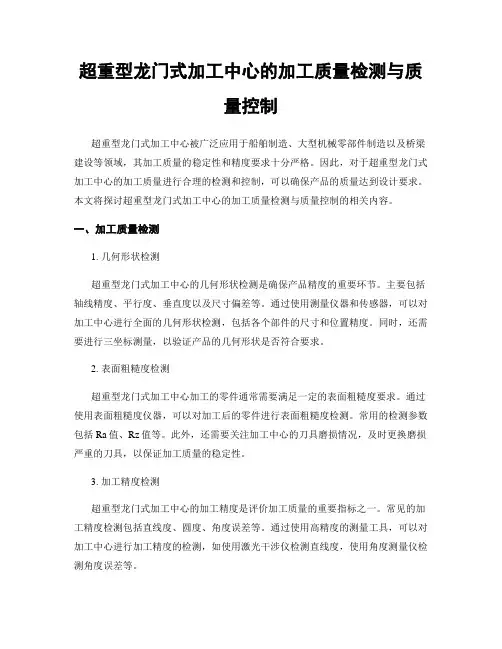

超重型龙门式加工中心的加工质量检测与质量控制超重型龙门式加工中心被广泛应用于船舶制造、大型机械零部件制造以及桥梁建设等领域，其加工质量的稳定性和精度要求十分严格。

因此，对于超重型龙门式加工中心的加工质量进行合理的检测和控制，可以确保产品的质量达到设计要求。

本文将探讨超重型龙门式加工中心的加工质量检测与质量控制的相关内容。

一、加工质量检测1. 几何形状检测超重型龙门式加工中心的几何形状检测是确保产品精度的重要环节。

主要包括轴线精度、平行度、垂直度以及尺寸偏差等。

通过使用测量仪器和传感器，可以对加工中心进行全面的几何形状检测，包括各个部件的尺寸和位置精度。

同时，还需要进行三坐标测量，以验证产品的几何形状是否符合要求。

2. 表面粗糙度检测超重型龙门式加工中心加工的零件通常需要满足一定的表面粗糙度要求。

通过使用表面粗糙度仪器，可以对加工后的零件进行表面粗糙度检测。

常用的检测参数包括Ra值、Rz值等。

此外，还需要关注加工中心的刀具磨损情况，及时更换磨损严重的刀具，以保证加工质量的稳定性。

3. 加工精度检测超重型龙门式加工中心的加工精度是评价加工质量的重要指标之一。

常见的加工精度检测包括直线度、圆度、角度误差等。

通过使用高精度的测量工具，可以对加工中心进行加工精度的检测，如使用激光干涉仪检测直线度，使用角度测量仪检测角度误差等。

二、质量控制1. 误差分析与校正超重型龙门式加工中心在长时间运行过程中，由于各种因素的影响，可能会导致加工误差的累积。

因此，对于加工质量的控制，需要进行误差分析和校正。

通过收集加工数据并进行统计分析，可以找出存在的问题，并采取相应的校正措施，纠正误差，提高加工质量的稳定性。

2. 工艺参数优化超重型龙门式加工中心的工艺参数对于加工质量有重要影响。

通过对工艺参数的优化调整，可以提高加工中心的加工精度和表面质量。

例如，选择合适的切削速度、进给速度以及切削液的使用量等，都能够对加工质量产生积极的影响。

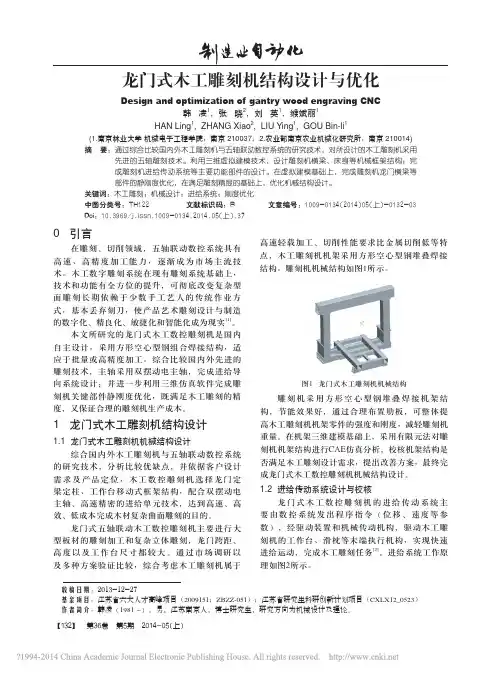

【132】 第36卷 第5期 2014-05(上)龙门式木工雕刻机结构设计与优化Design and optimization of gantry wood engraving CNC韩 凌1，张 晓2，刘 英1，缑斌丽1HAN Ling 1, ZHANG Xiao 2, LIU Ying 1, GOU Bin-li 1(1.南京林业大学 机械电子工程学院，南京 210037；2.农业部南京农业机械化研究所，南京 210014)摘 要：通过综合比较国内外木工雕刻机与五轴联动数控系统的研究技术，对所设计的木工雕刻机采用先进的五轴雕刻技术。

利用三维虚拟建模技术，设计雕刻机横梁、床身等机械框架结构；完成雕刻机进给传动系统等主要功能部件的设计。

在虚拟建模基础上，完成雕刻机龙门横梁等部件的静刚度优化，在满足雕刻精度的基础上，优化机械结构设计。

关键词：木工雕刻；机械设计；进给系统；刚度优化 中图分类号：TH122 文献标识码：B 文章编号：1009-0134(2014)05(上)-0132-03Doi：10.3969/j.issn.1009-0134.2014.05(上).37收稿日期：2013-12-27基金项目：江苏省六大人才高峰项目（2009151；ZBZZ-051）；江苏省研究生科研创新计划项目（CXLX12_0523）作者简介：韩凌（1981 -），男，江苏南京人，博士研究生，研究方向为机械设计及理论。

0 引言在雕刻、切削领域，五轴联动数控系统具有高速、高精度加工能力，逐渐成为市场主流技术。

木工数字雕刻系统在现有雕刻系统基础上，技术和功能有全方位的提升，可彻底改变复杂型面雕刻长期依赖于少数手工艺人的传统作业方式，基本丢弃刻刀，使产品艺术雕刻设计与制造的数字化、精良化、敏捷化和智能化成为现实[1]。

本文所研究的龙门式木工数控雕刻机是国内自主设计，采用方形空心型钢组合焊接结构，适应于批量或高精度加工。

超重型龙门式加工中心的加工效率分析与提升一、引言超重型龙门式加工中心是一种用于加工大型工件、重型工件的高精度设备。

然而，由于其庞大的体积和复杂的结构，其加工效率常受到一定的限制。

为了进一步提升加工效率，本文将对超重型龙门式加工中心的加工效率进行分析，并提出相应的提升策略。

二、加工效率分析1. 设备结构对加工效率的影响超重型龙门式加工中心的加工效率受到其庞大的体积和复杂的结构的影响。

首先，长臂设计使得工件的加工范围受到限制，增加了加工时间。

其次，超重型龙门式加工中心在进行大型工件加工时需要保持高精度，因此需要较长的进给时间。

最后，设备结构复杂，操作难度大，需要熟练的操作人员，否则会影响加工效率。

2. 设备运行状况对加工效率的影响超重型龙门式加工中心的运行状况直接影响加工效率。

设备的维护保养情况、零部件的磨损程度、刀具的使用寿命等都会影响设备的稳定性和加工效率。

此外，设备的故障和停机维修时间也会大大降低加工效率。

三、提升策略为了提升超重型龙门式加工中心的加工效率，我们可以从以下几个方面入手：1. 设备优化和改进改进设备结构，优化龙门式加工中心的设计，提高加工范围和精度。

此外，采用先进的自动化和智能化技术，提高设备的自动化水平和智能化程度，减少人工操作，增加加工效率。

2. 加强设备维护和保养定期对超重型龙门式加工中心进行维护保养，及时更换磨损部件，确保设备处于良好的工作状态。

对刀具进行定期的检查和更换，以保持加工质量和效率的稳定。

3. 优化工艺流程通过优化工艺流程，减少加工步骤和时间浪费，提高加工效率。

采用合理的工艺策略，减少人工干预和调整，提高加工精度和稳定性。

4. 培训操作人员提高操作人员的技术水平和熟练度，了解设备的使用特点和加工方式，减少操作错误和故障发生的可能性，提高加工效率。

5. 合理规划生产计划根据工件的特点和加工需求，合理规划生产计划，避免设备的空闲和闲置，提高设备的利用率和加工效率。

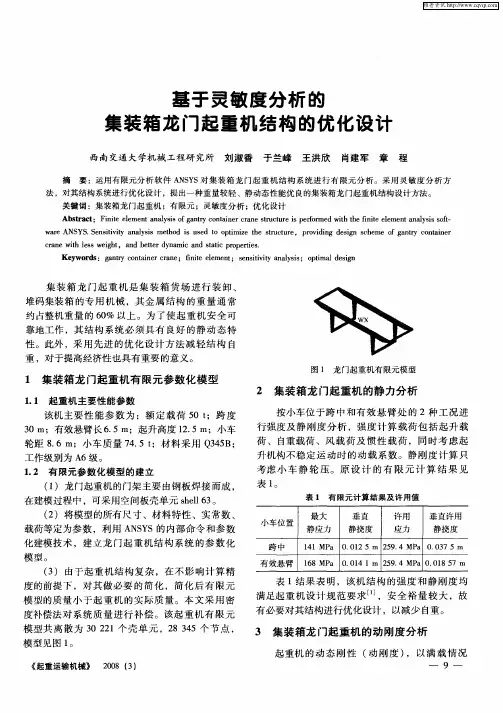

机械工程中的机械系统的灵敏度分析与优化在机械工程领域，机械系统的性能优化一直是研究的重点和难点。

而灵敏度分析作为一种有效的工具，能够帮助工程师深入了解机械系统中各个参数对系统性能的影响程度，从而为优化设计提供重要的依据。

本文将详细探讨机械工程中机械系统的灵敏度分析与优化。

首先，让我们来了解一下什么是机械系统。

机械系统是由多个零部件组成的，它们相互作用、协同工作，以实现特定的功能。

例如，汽车的发动机系统、机床的传动系统等都是典型的机械系统。

这些系统的性能不仅取决于各个零部件的性能，还受到它们之间的连接方式、运动关系等因素的影响。

那么，为什么要进行灵敏度分析呢？简单来说，就是为了找出对机械系统性能影响最大的因素。

通过灵敏度分析，我们可以知道，如果要提高系统的性能，应该重点关注哪些参数的调整。

这就好比在解决一个复杂的数学问题时，先找出关键的变量，然后集中精力去处理它们。

灵敏度分析的方法有很多种，常见的有有限差分法、解析法和基于数值模拟的方法等。

有限差分法是一种比较简单直观的方法，通过对参数进行微小的改变，然后计算系统性能的变化来确定灵敏度。

解析法则是通过对系统的数学模型进行推导，直接得到灵敏度的表达式。

而基于数值模拟的方法，如有限元分析（FEA），则是通过建立系统的数值模型，然后进行大量的计算来获取灵敏度信息。

以一个简单的机械弹簧系统为例，假设弹簧的刚度 k 和质量 m 是可变参数，系统的性能指标是振动频率 f。

通过有限差分法，我们可以先将刚度 k 增加一个小量Δk，计算出新的振动频率 f1，然后计算（f1 f) ／Δk 就得到了刚度 k 对振动频率 f 的灵敏度。

同样的方法可以用于计算质量 m 的灵敏度。

在实际的机械工程中，灵敏度分析的应用非常广泛。

例如，在汽车设计中，工程师可以通过灵敏度分析来确定车身结构参数对碰撞安全性的影响，从而优化设计以提高汽车的安全性能。

在航空航天领域，灵敏度分析可以帮助设计更高效的飞行器机翼结构，降低飞行阻力。

机械结构的优化设计与灵敏度分析机械结构的优化设计与灵敏度分析是现代工程设计中非常重要的一环。

它们可以在保证结构强度和稳定性的同时，最大限度地提高结构的性能。

本文将介绍机械结构优化设计和灵敏度分析的基本理论和方法，并以一种常见的机械结构为例，详细解析其整个优化设计过程。

首先，我们需要明确机械结构的优化设计目标。

一般来说，优化设计旨在提高结构的某种性能指标，如强度、刚度、稳定性、减小重量等。

在进行优化设计之前，我们需要明确设计的约束条件，如材料的可用范围、加工工艺、应力的容许范围等。

这些约束条件通常与结构的使用环境和设计要求密切相关。

然后，我们可以通过数学建模来描述机械结构的行为。

数学模型可以是解析的、数值的或者基于实验数据的。

解析模型通常基于结构的材料力学和强度学理论，可以计算出结构在特定载荷下的应力、位移等关键参数。

数值模型则常常利用有限元分析方法进行求解，可以更精确地描述结构的复杂行为。

实验数据模型则是通过实验测试获得结构的性能参数，但需要进行合适的插值和拟合处理。

接下来，我们可以使用不同的优化算法来进行结构的优化设计。

常用的优化算法包括遗传算法、蚁群算法和粒子群算法等。

这些算法可以根据设计目标和约束条件，不断地迭代搜索最优解。

优化设计的结果可以是单目标的，也可以是多目标的，我们可以通过特定的目标函数来衡量不同设计方案的性能。

在优化设计的过程中，灵敏度分析是一个非常重要的环节。

灵敏度分析可以帮助我们了解不同设计参数对结构性能的影响程度，从而指导设计的调整和优化。

灵敏度分析通常包括通过求导的方式计算结构的参数对目标函数的偏导数或者使用近似方法计算参数对目标函数的敏感度。

这些敏感度信息可以帮助我们识别出哪些参数对结构性能具有重要影响，从而优化设计的方向。

最后，我们以一个简单的机械结构为例，详细介绍机械结构的优化设计和灵敏度分析过程。

假设我们设计一个悬臂梁，其目标是提高其最大弯矩承载能力，而约束条件包括梁的尺寸范围和最大应力范围。

《大型龙门铣床新型横梁的研究与设计》篇一一、引言随着现代制造业的快速发展，大型龙门铣床作为重要的加工设备，在机械制造、航空航天、模具制造等领域得到了广泛应用。

横梁作为龙门铣床的关键部件，其性能直接影响到整机的加工精度和稳定性。

因此，研究与设计新型的横梁结构，对于提高龙门铣床的加工性能具有重要意义。

本文将重点探讨大型龙门铣床新型横梁的研究与设计，为相关领域的研发提供参考。

二、新型横梁的研究背景与意义近年来，随着工业技术的不断发展，对机床的加工精度和效率要求越来越高。

传统的大型龙门铣床横梁结构虽然在一定程度上满足了生产需求，但仍存在重量大、刚度不足、热变形等问题。

因此，研究与设计新型的横梁结构，对于提高机床的加工精度、稳定性和效率具有重要意义。

同时，新型横梁的研究还可以推动相关领域的技术进步，促进我国机床制造行业的持续发展。

三、新型横梁的设计要求与原则在设计新型横梁时，需要遵循以下设计要求与原则：1. 轻量化设计：在保证横梁强度和刚度的前提下，尽可能减轻重量，以提高机床的动态性能。

2. 高刚度：横梁应具有较高的刚度，以减小加工过程中的变形，保证加工精度。

3. 热稳定性：考虑机床在长时间工作过程中产生的热量对横梁的影响，设计具有较好热稳定性的结构。

4. 易于制造与维护：设计结构应便于制造、组装和维修，降低制造成本。

四、新型横梁的结构设计基于上述设计要求与原则，本文提出了一种新型的横梁结构。

该结构采用高强度轻质材料，通过优化截面形状和加强筋布局，实现了轻量化和高刚度的设计目标。

同时，为了减小热变形，横梁内部设置了散热通道，有效降低了工作过程中的温度升高。

此外，新型横梁结构还具有模块化设计的特点，便于制造、组装和维修。

五、结论本文对大型龙门铣床新型横梁的研究与设计进行了探讨。

通过研究背景与意义的阐述，明确了新型横梁对于提高机床加工性能的重要性。

接着，提出了设计要求与原则，为新型横梁的结构设计提供了指导。

最后，本文介绍了一种新型的横梁结构，并阐述了其设计特点和优势。

机械工程中的机械系统的灵敏度分析与优化在机械工程领域，机械系统的性能和可靠性对于各种工程应用至关重要。

为了实现更好的性能、更高的效率和更低的成本，对机械系统进行灵敏度分析与优化是必不可少的环节。

灵敏度分析是一种评估系统参数变化对系统性能影响程度的方法。

通过灵敏度分析，我们能够确定哪些参数对系统性能的影响较大，哪些参数的影响较小。

这就像是在一个复杂的拼图中，找出那些关键的、能够左右整个画面的拼图块。

在机械系统中，这些参数可能包括零件的尺寸、材料的属性、工作载荷、运动速度等等。

例如，在一个齿轮传动系统中，齿轮的模数、齿数、齿宽等参数的变化，会直接影响到传动的精度、承载能力和噪声水平。

如果我们能够知道每个参数的灵敏度，就能有针对性地对其进行调整和优化，以达到理想的系统性能。

那么，如何进行灵敏度分析呢？常见的方法有局部灵敏度分析和全局灵敏度分析。

局部灵敏度分析通常基于导数的计算，通过计算系统性能指标对参数的偏导数来评估参数的灵敏度。

这种方法简单直观，但它只能反映参数在某个特定点附近的局部影响。

全局灵敏度分析则考虑了参数在整个取值范围内的变化对系统性能的综合影响。

常见的全局灵敏度分析方法有蒙特卡罗模拟、基于方差的灵敏度分析等。

蒙特卡罗模拟通过随机抽样的方式生成大量的参数组合，然后计算每个组合对应的系统性能，从而评估参数的灵敏度。

这种方法虽然计算量大，但能够更全面地反映参数的影响。

在得到了参数的灵敏度信息之后，我们就可以进行优化了。

优化的目标是在满足各种约束条件的前提下，找到一组最优的参数组合，使得系统性能达到最佳。

例如，在设计一个机械结构时，我们可能希望在满足强度、刚度等要求的同时，使结构的重量最轻或者成本最低。

优化问题可以分为单目标优化和多目标优化。

单目标优化只有一个优化目标，相对来说比较简单直接。

而多目标优化则需要同时考虑多个相互冲突的目标，比如既要提高系统的性能，又要降低成本和减小体积，这就需要在多个目标之间进行权衡和折衷。

机械结构的参数优化与灵敏度分析近年来，机械工程领域的发展迅猛，机械结构的参数优化与灵敏度分析成为了重要的研究课题。

通过对机械结构的参数进行优化，可以改善其性能和效率，提高其稳定性和可靠性，从而满足工程实际需求。

同时，灵敏度分析可以帮助工程师在参数变化时，对系统的响应进行预测和评估，为设计师提供了重要的依据和参考。

本文将对机械结构的参数优化与灵敏度分析进行探讨。

一、机械结构的参数优化机械结构的参数优化是指通过对结构的各项参数进行调整和改进，以达到最佳的设计目标。

在进行参数优化时，首先需要明确设计目标和优化指标。

例如，对于一座桥梁的设计，我们可能希望建造一座结构轻巧、强度高、抗震性好的桥梁。

在此基础上，我们可以通过调整桥梁的梁高、墩高、横梁数量等参数来实现最佳设计。

参数优化的方法有很多种，其中常用的方法包括数值优化方法、遗传算法、粒子群优化算法等。

这些方法可以根据具体的问题和要求进行选择。

在进行参数优化时，关键的一步是建立合适的数学模型。

通过数学模型，我们可以将结构的设计指标与参数联系起来，从而实现优化目标的实现。

数学模型可以是线性模型、非线性模型、动态模型等，根据具体情况选择合适的模型。

二、灵敏度分析灵敏度分析是指在参数变化时，系统响应的变化情况。

通过灵敏度分析，我们可以得到系统在不同参数值下的响应结果，从而评估参数对系统性能的影响程度。

灵敏度分析可以帮助工程师在设计阶段就对系统的性能进行指导和优化。

在进行灵敏度分析时，常用的方法包括一阶灵敏度分析、全局灵敏度分析、局部灵敏度分析等。

一阶灵敏度分析是指通过对参数进行微小变动，计算对应的系统响应的变化情况。

全局灵敏度分析则是对所有参数进行变化，来分析参数对系统响应的影响程度。

局部灵敏度分析则是对特定的参数进行变化分析，来研究该参数对系统性能的影响程度。

通过灵敏度分析，我们可以得到系统在不同参数值下的响应结果，从而为工程师提供决策依据和指导。

三、机械结构的参数优化与灵敏度分析的应用机械结构的参数优化与灵敏度分析在工程实践中有着广泛的应用。
