胶带初粘性测试指导书

胶带持粘性测试标准宽度宽窄的程度横，的距离。

是胶粘剂的一种性质，它能使胶粘剂和被粘物接触后，在低压下立即形成强度可测的胶接。

初粘性的好坏，直接影响着胶带的质量。

测试初粘性常用的标准有GB/T 4852-2002 压敏胶粘带初粘性试验方法（滚球法），一般用几号钢球表示，钢强越大，表示初粘力超好。

持粘性是指粘贴物上的胶带长度方向垂直悬挂一定重量的砝码时，胶带保持粘粘的持久性。

粘带持粘性常用的标准有GB/T4851 胶粘带持粘性的试验方法。

若持粘保持性很差，则胶带容易脱落，达不到粘结的目的；若持粘保持性太大，容易使粘贴物在脱离被黏贴物时破损。

解卷强度解卷强度是在一定测试条件下，使卷状胶粘带解卷时单位宽度需要施加的载荷，用N/mm表示。

整个试验过程可以仔细观察到胶带在解卷时产生的异常现象，如胶粘剂迁移、撕裂或基材分层等现象。

断裂伸长率是以百分比（%）表示的，通常指断裂时样品的位移与原始长度的比率。

断裂伸长率通常是指整个过程的伸长率。

是一个反映材料韧性的参数指标！断裂伸长率在拉伸性能里面是一个很重要的参数。

拉伸强度是指材料产生最大均匀塑性变形的应力。

拉伸性能是胶带的重要物理机械性能指标，对试样的横、纵轴方向施加拉伸载荷，通过外力使其发生变形直至破坏，了解包装材料的拉伸应力。

拉伸试验的样本长度：长度越长，弱环的几率越大，强度越低。

剥离强度剥离强度是指以一定的角度和速率将单位宽度的胶粘带从特定粘接面上剥离所需要的力。

用规定的速率拉开胶粘带，通过持续从不锈钢板上剥离胶粘带所需的力测出剥离力，转换为剥离强度。

胶粘带的剥离强度是表征其胶粘性能的重要性能指标。

该指标值的高低直接反映胶粘带胶粘性的大小，通过对胶粘带剥离强度的监测，可很好的控制其胶粘性能。

透明胶带最简单的粘度测试法-概述说明以及解释1.引言1.1 概述透明胶带是一种常用的粘合材料，广泛应用于电子产品、办公文具和日常生活中。

粘度是衡量胶带粘合性能的重要指标，直接关系到其使用效果和可靠性。

因此，对于胶带的粘度进行准确测试和评估非常关键。

然而，目前市面上的胶带粘度测试方法繁复且耗时，需要使用专业设备以及复杂的试验步骤。

这给一般用户带来了很大的不便，尤其是对于一些小型企业或个人用户来说更加不实用。

为了解决这一问题，本文提出了一种最简单的粘度测试法，旨在使任何用户都能够轻松、快速地测试透明胶带的粘度。

该方法不需要任何专业设备，只需准备一些常见的材料和简单的实验步骤，即可完成测试。

本文将在接下来的章节中详细介绍传统的胶带粘度测试方法及存在的问题，然后提出最简单的粘度测试法的具体步骤和实施细节。

最后，我们将对测试结果进行分析与讨论，并探讨这种最简单的粘度测试法在透明胶带粘度测试中的实际应用前景。

通过本文的阅读，读者将能够轻松理解透明胶带粘度的重要性，以及为了解决粘度测试的难题提出的最简单的方法。

希望本文能够对读者在实际应用中的胶带选择和使用提供有益的指导和参考。

本文将按照以下结构展开讨论透明胶带的最简单的粘度测试法：1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 胶带粘度的重要性2.2 传统的粘度测试方法2.3 提出的最简单的粘度测试法3. 结论3.1 实施最简单的粘度测试法的步骤3.2 结果分析与讨论3.3 对于透明胶带粘度测试的实际应用首先，在引言部分，我们将对透明胶带的粘度测试以及其重要性进行概述。

其次，在章节2中，我们将介绍传统的粘度测试方法，包括其操作步骤、优缺点以及适用范围。

接着，在2.3部分，我们将提出一种最简单的粘度测试法，详细阐述其操作步骤和原理。

最后，在结论部分，我们将就实施最简单的粘度测试法的步骤进行总结，并对测试结果进行分析与讨论，同时探讨透明胶带粘度测试在实际应用中的可能性和价值。

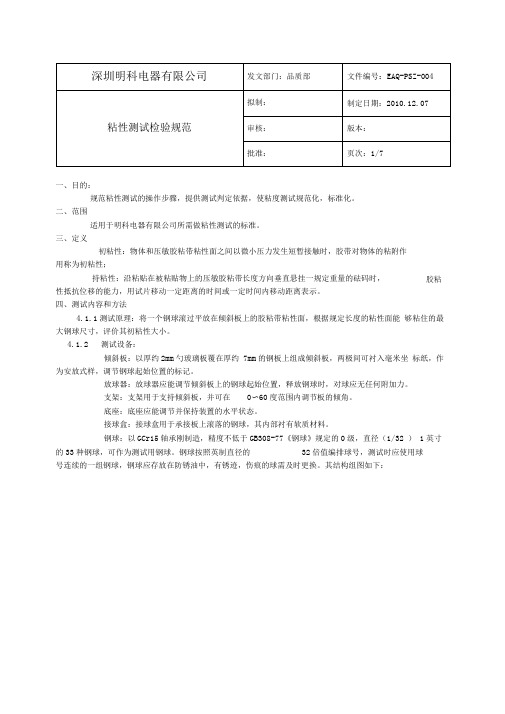

一、目的：规范粘性测试的操作步骤，提供测试判定依据，使粘度测试规范化，标准化。

二、范围适用于明科电器有限公司所需做粘性测试的标准。

三、定义初粘性：物体和压敏胶粘带粘性面之间以微小压力发生短暂接触时，胶带对物体的粘附作用称为初粘性；持粘性：沿粘贴在被粘贴物上的压敏胶粘带长度方向垂直悬挂一规定重量的砝码时，胶粘性抵抗位移的能力，用试片移动一定距离的时间或一定时间内移动距离表示。

四、测试内容和方法4.1.1测试原理：将一个钢球滚过平放在倾斜板上的胶粘带粘性面，根据规定长度的粘性面能够粘住的最大钢球尺寸，评价其初粘性大小。

4.1.2 测试设备：倾斜板：以厚约2mm勺玻璃板覆在厚约7mm的钢板上组成倾斜板，两极间可衬入毫米坐标纸，作为安放式样，调节钢球起始位置的标记。

放球器：放球器应能调节倾斜板上的钢球起始位置，释放钢球时，对球应无任何附加力。

支架：支架用于支持倾斜板，并可在0〜60度范围内调节板的倾角。

底座：底座应能调节并保持装置的水平状态。

接球盒：接球盒用于承接板上滚落的钢球，其内部衬有软质材料。

钢球：以GCr15轴承刚制造，精度不低于GB308-77《钢球》规定的0级，直径（1/32 ）1英寸的33种钢球，可作为测试用钢球。

钢球按照英制直径的32倍值编排球号，测试时应使用球号连续的一组钢球，钢球应存放在防锈油中，有锈迹，伤痕的球需及时更换。

其结构组图如下：深圳明科电器有限公司发文部门：品质部 文件编号：EAQ-PSZ-004 粘性测试检验规范拟制：制定日期：2010.12.07 审核： 版本： 批准：页次：2/7钢球liijh ：位艸调Y 僦诩 侧球心占位i*调IVfelH.4. 1. 3聚脂薄膜：采用符合 JB1256-77 <<6020聚脂薄膜〉〉规定的厚度为0.025mm 的薄膜，其长度 约为110m m 宽度比试样约宽 20mm. 4.1.4 物质.4.1.5 前,胶粘带应除去包装材料，互不重叠的在试样室温湿度条件下 放置2Hour 以上.4.1.6 试样：试样宽度为10〜80 mm ，长度约250 mm ，除去最外层3〜5圈胶粘带后，以约300 mm/min的速度解开卷状胶粘带（对片状制品则以同样速率揭去其隔离层 ）,每隔200 mm 左右截取一个试样，取4个以上.试样拉伸变形较大时，允许有不大于3min 的停放时间，使其复原.取样时不允许手或其他 物体接触试样测试段.清洗剂和擦拭材料：清洗剂：清洗剂可采用化学纯的丙酮，乙酸乙脂，酒精等适宜的溶剂.擦拭材料：采用脱脂纱布等柔软的纤维织物为擦拭材料.这类材料应不含有可溶于上述溶剂的测试条件：试验室温度为 23C± 2C（ 21 C 〜25C ）,相对湿度 65± 5 % （60%〜70%）;制备试样（温度21 C 〜25 C ，湿度 60%〜70%）倾斜板:&球盒O的腹调节环 文架4.1.7测试步骤A. A1. A2.准备工作：将斜面滚球装置调至水平位置，除特殊规定外，将倾斜板的倾斜角调至30° .用沾有清洗剂的脱脂纱布；擦拭玻璃表面和聚脂薄膜的两面，再用纱布擦干净.深圳明科电器有限公司发文部门：品质部 文件编号:EAQ-PSZ-004 粘性测试检验规范拟制：制定日期：2010.12.07 审核： 版本： 批准：页次：3/7A3. 将擦去防锈油的钢球,放入盛有清洗剂的容器内浸泡数分钟 ,取出后,用清洁的清洗剂和 纱布反复清洗擦试,然后再用干净纱布擦试干净 ,清洗后的钢球,应用干净的竹（木,骨）制镊子等工具 夹取.A4.按下图所示，将胶粘带试样粘性面向上地放置在倾斜板上 ，在规定部位 覆上聚酯薄膜作为助滚段 ，助滚段应平整，无气泡，褶皱等缺陷，助滚段一下 100 mm 范围为测试段。

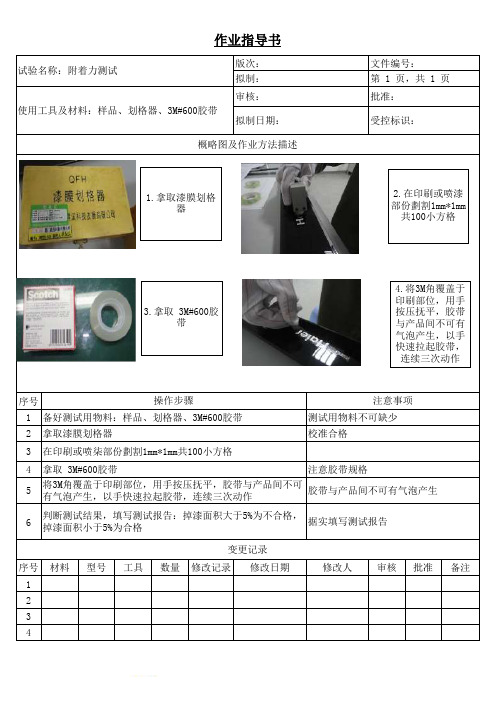

序号12345
6序号
材料型号工具数量修改记录修改日期修改人审核批准备注
1
2
3
4操作步骤备好测试用物料：样品、划格器、3M#600胶带变更记录
将3M角覆盖于印刷部位，用手按压抚平，胶带与产品间不可有气泡产生，以手快速拉起胶带，连续三次动作判断测试结果，填写测试报告：掉漆面积大于5%为不合格，掉漆面积小于5%为合格
胶带与产品间不可有气泡产生据实填写测试报告试验名称：附着力测试拿取 3M#600胶带注意事项测试用物料不可缺少校准合格注意胶带规格在印刷或喷柒部份劃割1mm*1mm共100小方格拿取漆膜划格器概略图及作业方法描述使用工具及材料：样品、划格器、3M#600胶带
批准：
受控标识：审核：
拟制日期：
作业指导书
版次：
拟制：
文件编号：第 1 页，共 1 页2.在印刷或喷漆部份劃割1mm*1mm
共100小方格
1.拿取漆膜划格
器 4.将3M 角覆盖于印刷部位，用手按压抚平，胶带
与产品间不可有
气泡产生，以手
快速拉起胶带，
3.拿取3M#600胶
带。

一．初粘力，初粘性能测试（滚球法，FINAT环形法，V轨道滚球法）二．保持力，持粘性测试方法（常温保持，恒温保持，恒温恒湿保持）三．剥离力，剥离强度测试方法（180°剥离90°剥离）四．离型力，离型强度测试方法五．剪切力，拉伸剪切强度测试（刚性材料对刚性材料）六．解卷力，低速解卷强度测试方法七．不干胶，胶黏测试项目总汇胶粘制品主要是在基材上涂覆一层粘着剂，使之可以粘住物品表面，可通过粘接使两个或多个不相连的物体连接在一起。

粘结性能是表征胶粘制品粘性质量的一个重要指标，初始粘力大小是否合适，保持时间是否达标，剥离强度是否适中，都是企业在产品出厂前进行质量监督检测的重要指标一．初粘力测试（初粘性能测试）初粘性测试是表征胶黏剂粘性的重要指标之一, 目前国内外测试初粘性有三种, 一种是滚球法另外两种是环形法和V斜坡Ｖ型道轨滚球法。

滚球法，通过钢球和测试试样粘性面之间以微小压力发生短暂接触时，胶粘带、标签等产品对钢球的附着力作用来测试试样初粘性。

将一钢球滚过平放在倾斜板上的胶粘带粘性面。

根据规定长度的粘性面能够粘住的最大钢球尺寸，评价其初粘性大小。

FINAT环形初粘法环形初粘力测试方法来检测胶粘制品的初粘性，利用一种拉力测试仪来检测初粘性力值的大小，这种方法操作起来更直观，较之国内的斜面滚球法，数据更具有科学性，更接近实际应用实验设备：剥离力实验机、环形初粘夹具，试样制备：截取宽度25mm，长度至少175mm 的试样五条进行测试。

测试条件：温度23℃±2℃，50%RH±5%RH，测试试样在测试前应至少放置4 小时。

测试步骤：1. 在测试前移除胶带背材，胶面向外，握住胶条两末端将它组成环形。

环形末端10mm 夹入剥离试验机（环形初粘夹具）上夹具，环形垂直向下。

（注意：夹具不要直接接触胶面）。

2.（环形初粘夹具）的下夹具上的玻璃擦拭干净，剥离实验机以300mm/min 速度工作使环形与玻璃板接触，当完全接触后（接触面积25mmx25mm），立即反向以300mm/min 速度分离。

胶带粘着力测试标准胶带粘着力是指胶带与被粘物表面之间的黏附力，它是评价胶带性能的重要指标之一。

粘着力的大小直接影响着胶带在使用过程中的粘附性能，因此对于胶带粘着力的测试标准显得尤为重要。

本文将介绍胶带粘着力测试的标准方法，以便更好地评估和比较不同胶带的粘着性能。

一、测试设备和试验条件。

1. 测试设备，常见的胶带粘着力测试设备包括手动粘着力测试仪、自动粘着力测试仪等，这些设备能够模拟不同条件下的粘着力测试，如室温、高温、低温等。

2. 试验条件，在进行胶带粘着力测试时，应该考虑到实际使用环境中可能出现的各种条件，包括温度、湿度、压力等因素，以便更真实地模拟实际使用情况。

二、测试方法。

1. 样品准备，选择代表性的胶带样品，并按照标准规定的尺寸和形状进行准备。

2. 测试步骤，将胶带样品按照标准测试方法粘贴在标准试验板上，然后使用相应的测试设备进行拉力测试，记录下拉力值。

3. 数据处理，根据测试结果，计算出胶带的粘着力值，并进行数据分析和比较。

三、测试标准。

1. ASTM D3330-04标准，美国材料和试验协会制定的标准，适用于常温下的胶带粘着力测试。

2. ISO 29862:2007标准，国际标准化组织发布的标准，适用于常温和高温条件下的胶带粘着力测试。

3. GB/T 4851-2003标准，中国国家标准，适用于常温下的胶带粘着力测试。

四、测试结果的评定。

1. 根据测试标准，将测试结果进行评定，包括粘着力值的大小、粘着力曲线的形状、胶带与被粘物的剥离情况等。

2. 根据评定结果，对不同胶带的粘着力性能进行比较和分析，以便选择适合特定使用环境的胶带产品。

五、测试注意事项。

1. 在进行胶带粘着力测试时，应该严格按照标准测试方法进行操作，以确保测试结果的准确性和可比性。

2. 在选择测试设备和试验条件时，应该根据实际使用环境和要求进行合理的选择，以便更真实地模拟实际使用情况。

六、结论。

胶带粘着力测试是评价胶带性能的重要手段，通过严格按照标准测试方法进行测试，可以更准确地评估和比较不同胶带的粘着性能，为用户选择合适的胶带产品提供参考依据。

胶带的保持力、抗拉强度、初粘力、剥离力的测试方法有哪些？常见的保护膜/胶带，都有它自己的不同粘性，有些大，有些小，佳隆胶带的保持力、抗拉强度、初粘力、剥离力这些我们是怎么测试的呢？保持力：自由端负重时的抗相对滑动能力；另一端粘贴在制定的表面。

淘材网。

测试条件：粘贴面积：25*70MM（1750平方毫米）；滚压：2kg,3次，300mm/min；负重：1KG；测试环境：23+-2度65+-5%相对湿度和10/300度实验室烘箱；加强物：聚酯薄膜抗拉强度：在一定的测试条件下及速率下，压敏胶粘带拉断时所需要的切力。

测试条件：在立即的情况下，测试环境：23+-2度65+-5%相对湿度；试验速率：300mm/min初粘力-滚球试验（GB/T4852-84）:物体和压敏胶粘带粘性面之间以微小压力发生暂时接触时，胶粘带对物体的粘附。

测试条件：23+-2度65+-5%相对湿度剥离力强度（90度）：将一条胶带从标准的测试板以指定速率及90度角度剥下所需要的力。

测试环境：23+-1度50+-5%相对湿度；滚压：4KG，5次，10M/min；加强物：聚合物薄膜；剥离速率：300mm/min剥离力强度（180度）：将一条胶带从标准的测试板以指定速率及180度角度剥下所需要的力。

测试环境：23+-2度65+-5%相对湿度；滚压：2KG，3次，300MM/min；加强物：聚合物薄膜；剥离速率：300mm/min以上是佳隆胶带的保持力、抗拉强度、初粘力、剥离力的测试方法，仅供参考！文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。

文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。

基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。

胶带粘度检测仪测量方法和标准
一、胶带粘度检测仪测量方法
1. 准备工具和材料：胶带粘度检测仪、待测胶带样品、计时器、水平测试平台、测力计。

2. 将待测胶带样品粘贴在水平测试平台上，确保粘贴平整、无气泡。

3. 将胶带粘度检测仪放置在待测胶带上方，调整检测仪的位置，确保测量头与胶带表面紧密接触。

4. 设置计时器，记录胶带粘度检测仪在规定时间内的位移。

一般测试时间为10秒。

5. 重复以上步骤，测试不同型号或品牌的胶带样品。

二、胶带粘度检测仪测量标准
1. 测量环境：测量环境应保持干燥、无尘、无风，温度控制在25℃左右。

2. 测量头清洁：每次测量前应检查测量头是否清洁，如有污垢或杂质，应使用无尘布或棉签清洁。

3. 样品准备：样品应具有代表性，至少包含3个独立样条。

样条长度应不低于100mm，宽度不低于50mm。

样条表面应平整、无气泡、无杂质。

4. 测量时间：测量时间应准确控制，误差应在±0.5秒以内。

5. 数据处理：每次测量应记录测试数据，并计算平均值和标准差。

根据需要，可以绘制粘度与时间的关系曲线。

6. 结果判定：根据测试数据和标准要求，判定胶带粘度是否符合标
准要求。

一般而言，粘度值越大，胶带的粘附力越强；粘度值越小，胶带的粘附力越弱。

7. 异常处理：如出现异常数据或不符合标准要求的数据，应重新进行测量和数据处理。

如何测试胶带类产品的粘性？胶带类产品包括双面胶、透明胶、标签、不干胶等多种样品，其粘性都是有一定的要求标准的。

怎么才能知道自己生产的样品是否符合标准呢，这就要通过测试。

粘性测试项目包括初粘性、剥离力、保持力三个项目。

一.初粘性只是通过测试样品的粘度大概在什么范围之内，并不需要知道其具体的粘力值。

测试处粘性有种仪器，一是斜面法初粘性测试仪器，二是滚球法初粘性测试仪器，这2种测试方法都比较简单，仪器价格在几百到三千之间，测试结果只是一个估算值。

如PT-6030 胶带初粘性试验机设计标准：GB/4852,CNS11888用途：将胶带试样胶面向上粘着于倾角300之试验板上，从最大号起拿取钢球，依序使之在试样上自由滚下，记录粘在试样上达5秒以上之球号，作为该胶带的初粘性值。

二、如果要测试其具体的粘力大小的话则需要用到剥离强度试验机，也就是剥离力测试仪器，这种仪器有2种，一种是电子式的，一种是电脑式的，测试方法也有多种，最常用的是90度以及180度测试方法。

行业内要求高的话通常都是选用剥离力测试仪器来测试样品的粘性。

如PT-6081电子式剥离强度试验机设计标准：ASTM D903,GB/T2790/2791/2792,CNS11888, JIS K6854,PSTC7 用途：PT-6081剥离强度试验机爲本公司专爲胶粘带及胶粘剂行业所设计开发、用于各种胶粘制品不同方式剥离强度测试之试验仪器。

选购不同的夹具可做180˚、90˚、T 形及浮辊法（适用于高强度胶粘剂）等方式的剥离试验及胶粘剂拉伸剪切强度、劈裂强度等试验。

产品型号PT-6081 容量选择2、5、10、20、50、100、200kg 任选一种 显示器PT-330力量及延伸显示器 测力准确度优于±1.0% 测力解析度1/10，000 有效测力范围1~100%F.S东莞市宝大仪器有限公司变形示值准确度优于±1.0%试验速度范围1～400mm/min，可任意设定试验最大行程最大550mm，不含夹具有效试验空间前后120mm，左右∝力量单位切换kgf，gf ，N，kN，Ibf应力单位切换MPa，kPa，kgf/cm2，Ibf/in2变形单位切换mm，cm，in停机方式上、下限安全设定，紧急停止键，程序力量及伸长设定，试件破坏感测取点方式试验过程中手动取点及预先设定取点（20点）功能特殊功能可做持拉及持压试验机台尺寸57×47×120cm(W×D×H)机台重量约45kg动力步进马达电源1PH，AC220V，50/60Hz，10A或指定东莞市宝大仪器有限公司三、还有就是保持力试验机，所谓保持力就是测试样品的粘着力有多长时间，测试样品保持力的仪器有多种，比较简单的就是经济型保持力试验机，这种仪器通过砝码以及自动计时的方式来测试样品粘着力的时间，还有就是烘箱型保持力试验机，这种试验机就是考虑到在不同的温度环境之下，样品的粘力能持续多久，如果样品生产出来之后，需要发送到环境温度变化较大的地区使用，则要用到这种类型的仪器测试样品。
