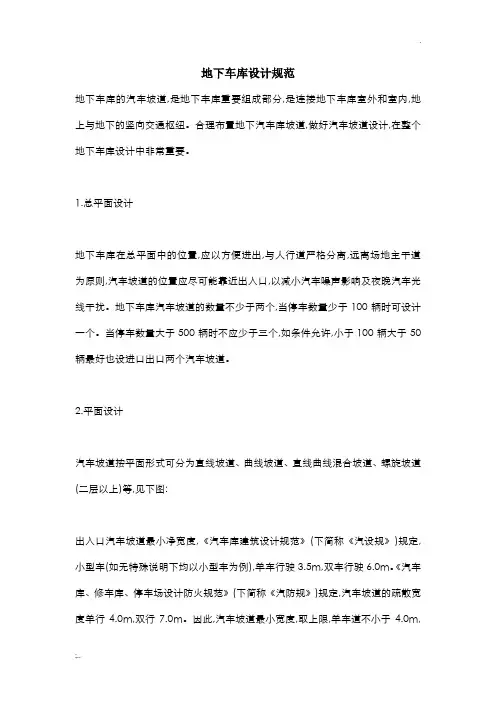

地下车库设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于 100 辆时可设计一个。
当停车数量大于 500 辆时不应少于三个,如条件允许,小于 100 辆大于 50 辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶 6.0m。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行 4.0m,双行 7.0m。
因此,汽车坡道最小宽度,取上限,单车道不小于 4.0m,双车道约为 9.0m为宜。
曲线坡道还应满足小型车转弯半径不小于 6.0m 的要求。
通过计算得知,曲线坡道内径最小约为 4.0m,舒适内径约为 5.5～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道 15%(1:6.67),曲线坡道 12%(1:8.33)。
当汽车坡道的纵向坡度大于 10%时,坡道上、下端均应设相当于正常坡道 1/2 的缓坡。
缓坡直线坡段水平长度不应小于 3.6m,曲线坡段水平长度不应小于 2.4m,且曲线半径不应小于20m。
大于 10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。
地下车库设计标准化目录一：建筑1：车库应满足的停车数要求2：行车道和停车位的组织3：坡道组织4：防火分区及防烟分区5：与住宅建筑主体连接方式6：柱网布置7．层高8：覆土厚度9：经济指标（面积）10．标示设计11．排水设计二：结构1：荷载2：柱截面3：梁板结构形式4：基础底板厚度5：顶板折算厚度6：维护结构7：抗拔桩及抗浮锚杆8：基坑支护9：抗震计算10：主要经济指标三：供热与通风排烟1：供热2：通风四：消防喷淋1：消防水量的核算2：寒冷地区车库3：消防系统形式的确定4：设备用房5：喷头布置要求五：电气1：照明及采光井2：设备用房本细则是在满足集团精细化设计要求编制的，本着经济性和合理性相结合的原则，编制本规则；一：总则一般住宅小区车库设计以小型车：长（4.8米）X宽（1.8米）X 高（2.0米）为设计标准尺寸（规范规定），不同的地区有不同的规定。
车辆采用倒进顺出的布置方式，大型车道尽量采用环形车道布置方式。
管线综合应遵循的原则：1：尽量使主风道，靠近车道边侧设置；2：风道宽度尽量控制在1.2米以内，使风道下面不设喷淋；3：电缆桥架、设备管线尽量与风道平行设置；尽量不要设置在风道下方。
4：各类管线交叉点不要设置在主车道处；第一部分：建筑一：单库应满足的停车数要求单库应满足的停车数要求：满足经济性要求(主要考虑消防要求)。
在符合规划的基础上，单库停车的数量：IV类为50辆（约1600㎡） III类为99辆（约3100㎡）II类为260~270辆（约8000㎡）I类为不小于400辆（约12000㎡）二：行车道及停车带组织1：经济布置车位，垂直行车道双侧布置车位。
行车道宽度为5500~6000m。
以车辆设计车型外廓尺寸（ｍ）为4800（长）X1800（宽）X2000（高）以车辆设计车型外廓尺寸（ｍ）为5000（长）X2000（宽）X2000（高）2：坡道组织北方地区直坡道出入口不宜北向，如采用北向出口，应采用曲线坡道+直坡道形式。
地下停车场车库设计规范地下车库得汽车坡道,就是地下车库重要组成部分，就是连接地下车库室外与室内,地上与地下得竖向交通枢纽.合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
１、总平面设计地下车库在总平面中得位置，应以方便进出,与人行道严格分离，远离场地主干道为原则,汽车坡道得位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道得数量不少于两个,当停车数量少于１０0辆时可设计一个。
当停车数量大于50０辆时不应少于三个,如条件允许，小于100辆大于50辆最好也设进口出口两个汽车坡道。
2、平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道（二层以上）等,见下图：出入口汽车坡道最小净宽度，《汽车库建筑设计规范》(下简称《汽设规》）规定，小型车（如无特殊说明下均以小型车为例）,单车行驶3、5m，双车行驶6、0m。
《汽车库、修车库、停车场设计防火规范》（下简称《汽防规》）规定,汽车坡道得疏散宽度单行４、０ｍ，双行7、0m。
因此，汽车坡道最小宽度,取上限，单车道不小于4、0m，双车道约为９、０ｍ为宜。
曲线坡道还应满足小型车转弯半径不小于6、0m得要求.通过计算得知，曲线坡道内径最小约为4、0ｍ，舒适内径约为5、５～６ｍ.平面设计中因曲线坡道对驾车司机视线有影响，所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线与曲线相接部分一定要就是相切得关系，不应有折线。
3、剖面设计小型车汽车坡道得最大坡度《汽设规》规定，直线坡道１５％（1：６、67）,曲线坡道12％（１：8、3３).当汽车坡道得纵向坡度大于1０%时，坡道上、下端均应设相当于正常坡道1/2得缓坡。
缓坡直线坡段水平长度不应小于3、６m，曲线坡段水平长度不应小于2、4ｍ,且曲线半径不应小于20ｍ.大于10％得坡道设缓坡，就是为了防止汽车得车头、车尾与车底擦地。
缓坡坡度一定要保证就是与它相连接得正常坡度得1/2（6％～7、5％),而不就是其它值。
地下车库设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。
因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。
曲线坡道还应满足小型车转弯半径不小于6.0m的要求。
通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平长度不应小于3.6m,曲线坡段水平长度不应小于2.4m,且曲线半径不应小于20m。
大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。
缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%～7.5%),而不是其它值。
