制冷与空调设备原理与维修

制冷与空调设备是现代生活中不可或缺的一部分。它们可以为我们提供舒适的室内环境，调节温度和湿度，提供良好的空气质量。本文将介绍制冷与空调设备的原理和维修方法。

一、制冷与空调设备的原理

1.1 制冷原理

制冷设备的工作原理基于热力学的一些基本原理。在理想的制冷循环中，制冷剂通过蒸发和冷凝的过程来吸收和释放热量。首先，制冷剂进入蒸发器，通过蒸发吸收周围环境的热量，并转化为蒸气。然后，这个蒸气进入压缩机，被压缩成高温高压气体。接下来，这个高温高压气体进入冷凝器，通过冷凝散发出热量，变成高压液体。最后，高压液体经过膨胀阀减压，进入蒸发器，循环继续。

1.2 空调原理

空调设备是在制冷原理的基础上进一步发展而来。除了实现制冷的功能外，空调设备还能够调节室内的湿度和空气流动。空调设备包括了制冷循环、风扇以及一些其他的控制元件。制冷循环部分实现了制冷的功能，而风扇用于循环和分布冷热空气以及调节室内空气流动。控制元件则用于监测和控制温度、湿度和其他参数。

二、制冷与空调设备的维修方法

2.1 维护与保养 长期使用制冷与空调设备需要定期进行保养和维护，以确保其正常运行和延长使用寿命。首先，要定期清洁设备的过滤器，防止积灰和污物对设备的影响。此外，注意检查设备的制冷剂、冷凝器和蒸发器的状态，并定期清洗和维修。同时，定期检查和清洗设备的风扇，确保畅通和顺畅运行。

2.2 故障排除

如果制冷与空调设备出现故障，我们可以尝试一些常见的故障排除方法。首先，我们应该检查设备的电源和线路是否正常连接。然后，检查设备的控制器和传感器，确保没有松动或损坏。另外，如果设备无法制冷或制热，可能是由于制冷剂不足或漏气导致的，这时我们需要检查制冷剂的压力，并及时修复漏气点。

2.3 调试和修理

对于一些较为复杂的故障，可能需要调试和修理。这时，我们应该寻求专业的维修人员的帮助。维修人员可以通过检查设备的内部结构和元件，根据故障现象进行排查和修复。在维修过程中，我们需要确保按照相关的安全操作规程进行，避免因操作不当造成损坏或事故。

电冰箱的相关知识介绍

学院：机械与电子工程

班级：1422401

学号：201420240121

姓名：李嘉鹏

一.电冰箱的工作原理：

1. 电冰箱致冷的原理和种类

1.1家用冰箱空调的工作原理：

冰箱空调是由四大件组成:压缩机、冷凝器、膨胀阀和蒸发器，根据控制或是使用需要中间可以选择安装压力控制器、温度控制器、干燥过滤器等辅助器件，但四大件是必不可少的。工作时气态制冷剂通过压缩机被压缩成高温高压的气体后，进入冷凝器，冷凝器相当于一个换热设备，将高温高压的气态制冷剂换热成低温高压的液态制冷剂。液态制冷剂再通过膨胀阀，所谓膨胀阀就是一个节流装置，因流出膨胀阀的制冷剂受到遏制，因此出来后制冷剂压力降低，温度继续下降，（冰箱的膨胀阀一般用毛细管代替，因从大管突然到小管，同样可以起到节流的效果）成为气液两相，再进入蒸发器，此时的制冷剂再蒸发器中进行换热气化，成为高温低压的气态制冷剂回到压缩机继续循环。

1.2电冰箱的种类：

1）压缩式电冰箱：该种电冰箱由电动机提供机械能，通过压缩机对制冷系统作功。温度控制系统利用低沸点的制冷剂，蒸发时，吸收汽化热的原理制成的。其优点是寿命长，使用方便，目前世界上91～95％的电冰箱属于这一类。目前常用的电冰箱利用了一种叫做氟利昂的物质作为热的“搬运工”，把冰箱里的

“热”“搬运”到冰箱的外面。

2）吸收式电冰箱：该种电冰箱可以利用热源（如煤气、煤油、电等）作为动力。利用氨－水－氢混合溶液在连续吸收－扩散过程中达到制冷的目的。温度控制系统缺点是效率低，降温慢，现已逐渐被淘汰。

3）半导体电冰箱：它是利用对PN型半导体，通以直流电，在结点上产生珀尔帖效应的原理来实现制冷的电冰箱。

4）化学冰箱：它是利用某些化学物质溶解于水时强烈吸热而获得制冷效果的冰箱。

5）电磁振动式冰箱：它是用电磁振动机作本动力来驱动压缩机的冰箱。温度控制系统原理、结构与压缩式电冰箱基本相同。

冰箱原理是什么

冰箱原理基于两个主要原理：压缩冷却和蒸发冷却。

第一个原理是压缩冷却。冰箱内部有一个压缩机，它含有一个增压泵。这个泵可以把制冷剂（通常是氨气或氟里昂）压缩成高压气体。当气体被压缩后，它的温度也相应地升高。这种高压高温的气体通过冷凝器，也就是位于冰箱背后的金属线圈，通过与周围空气接触，散发热量并冷却下来。这个过程类似于汽车发动机冷却系统的工作原理。

第二个原理是蒸发冷却。制冷剂变成了低温低压的液体，接下来经过蒸发器，也就是位于冰箱内部的金属线圈。当制冷剂进入蒸发器时，它会遇到来自冰箱内部的热空气。制冷剂会吸收热量并迅速蒸发成气体。这个过程会导致空气温度下降，从而使冰箱内的物品保持冷却状态。

这两个原理相互协作，通过压缩冷却和蒸发冷却来保持冰箱内的温度低于室温。当冰箱内温度升高时，压缩机会启动，压缩制冷剂并释放热量。然后制冷剂会流经蒸发器，将热量带走，从而使冰箱内的温度降低。

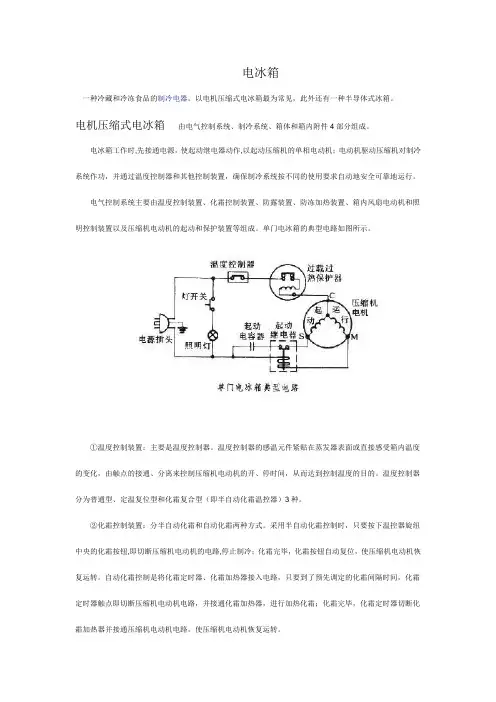

电冰箱

一种冷藏和冷冻食品的制冷电器。以电机压缩式电冰箱最为常见，此外还有一种半导体式冰箱。

电机压缩式电冰箱 由电气控制系统、制冷系统、箱体和箱内附件4部分组成。

电冰箱工作时,先接通电源，使起动继电器动作,以起动压缩机的单相电动机；电动机驱动压缩机对制冷系统作功，并通过温度控制器和其他控制装置，确保制冷系统按不同的使用要求自动地安全可靠地运行。

电气控制系统主要由温度控制装置、化霜控制装置、防露装置、防冻加热装置、箱内风扇电动机和照明控制装置以及压缩机电动机的起动和保护装置等组成。单门电冰箱的典型电路如图所示。

①温度控制装置：主要是温度控制器。温度控制器的感温元件紧贴在蒸发器表面或直接感受箱内温度的变化，由触点的接通、分离来控制压缩机电动机的开、停时间，从而达到控制温度的目的。温度控制器分为普通型、定温复位型和化霜复合型（即半自动化霜温控器）3种。

②化霜控制装置：分半自动化霜和自动化霜两种方式。采用半自动化霜控制时，只要按下温控器旋纽中央的化霜按钮,即切断压缩机电动机的电路,停止制冷；化霜完毕，化霜按钮自动复位，使压缩机电动机恢复运转。自动化霜控制是将化霜定时器、化霜加热器接入电路，只要到了预先调定的化霜间隔时间，化霜定时器触点即切断压缩机电动机电路，并接通化霜加热器，进行加热化霜；化霜完毕，化霜定时器切断化霜加热器并接通压缩机电动机电路，使压缩机电动机恢复运转。 ③防霜装置：由电加热器组成，其作用是通过提高箱体门口表面部位的温度，避免因表面温度低于露点温度而出现表面凝露现象。

④防冻加热装置：常用于双门间冷式电冰箱中。装在蒸发器接水盘的底面、风扇叶孔圈以及温感风门温控器体表面等部分，用于防冻加热，确保电冰箱正常工作。

⑤箱内风扇电动机和照明装置：风扇电动机用于双门间冷式电冰箱，与压缩机电动机同时运转，其作用是带动风叶旋转，使箱内冷气按给定线路强制循环。在运转时，不论打开冰箱冷藏室门或冷冻室门，即断电停转；关上箱门，又接通电源，继续运转。照明装置多采用箱门的打开和关闭来控制。
