碳酸盐岩地层自然伽马能谱测井曲线质量评价

煤田测井中自然伽马曲线的应用效果分析

1. 引言

1.1 煤田测井中自然伽马曲线的应用效果分析

煤田测井是勘查煤田地质特征和煤质的重要手段，而自然伽马曲线作为测井曲线之一，在煤田测井中扮演着关键的角色。本文旨在对煤田测井中自然伽马曲线的应用效果进行深入分析，为煤田勘探工作提供参考。

自然伽马测井技术是利用地质剖面中所含放射性元素自然放射性进行测量，通过探测自然伽马辐射来刻画地层的放射性特征，从而识别地层层序和地层间的油气性质、岩性和孔隙度等信息。在煤田测井中，自然伽马曲线可以有效地识别煤层和煤与围岩的分界，确定煤层的厚度和分布规律，为后续的煤炭资源评价和开发提供依据。

自然伽马曲线的解释和分析方法包括对曲线形态、峰值、平均值和等效钍值等参数的综合分析，结合地质资料和其它测井曲线进行比对，从而进行地层的精细分析和油气成藏特征的识别。

在煤田测井中，自然伽马曲线具有快速、直观、定量的优势，但也存在对地层精度和垂直分辨能力有限的局限性。在实际应用中需结合其它测井工具和地质资料进行综合解释分析，以提高测井结果的准确性和可靠性。 通过对煤田测井中自然伽马曲线的效果评价，可以为煤田地质特征和煤质的判别提供科学依据，为煤炭资源的勘探与开发提供技术支撑和决策参考。

2. 正文

2.1 自然伽马测井技术简介

自然伽马测井技术是一种利用地层中天然放射性元素辐射来测定岩层性质和构造的地球物理勘探方法。常用的放射性元素有钾、钍和铀，它们在地壳和岩层中广泛存在，通过检测它们的放射性衰变产物，可以获得关于地层中岩性、孔隙度、矿物含量等信息。

自然伽马测井设备包括探测器、放射源、数据采集系统等组成部分。在进行测井时，探测器探测到地层中辐射的强度，然后通过数据采集系统记录下来，并进行分析处理。通过测量不同深度处的伽马射线衰减曲线，可以确定地层的厚度、密度、孔隙度等参数，为地质构造和勘探开发提供重要的信息。

碳酸盐岩地层划分及类型识别方法

碳酸盐岩是一种重要的沉积岩，能够记录地球历史以及古生物演化等相关信息。因此，对碳酸盐岩地层的划分及类型识别是地质学研究中一项基础性工作。下面将介绍碳酸盐岩地层划分和类型识别的方法。

碳酸盐岩地层划分主要依据沉积环境和地层特征，常采用塌陷盆地、隆升盆地和台地等划分体制。对于古海平面变化较小的塌陷盆地，可以根据不同古水深条件下沉积体系特征进行地层划分。例如，浅水碳酸盐岩沉积以滩洲、珊瑚礁、浅滩等为主，水深逐渐增加时，相应的沉积环境也会从浅水雲洲过渡到深水灰汤盆地。而隆升盆地的地层划分则更多地依赖于构造运动，以构造隆升和侵蚀剥蚀为特征。

除了沉积环境和地层特征外，根据岩石组分和岩性特征也能够对碳酸盐岩地层进行划分。根据碳酸盐岩中的不同成分比例，可以分为石灰岩、白云岩和长石石英砂岩等不同类别。石灰岩主要由方解石和/或矿物质组成，通常呈灰色、白色或黄色，质地较硬。白云岩则主要由高晶度的白云石组成，通常呈白色或灰色，纹理较细腻。而长石石英砂岩则主要由长石和石英组成，通常呈白色或粉红色，质地稍软。

此外，根据溶蚀作用的程度，碳酸盐岩地层还可以分为台地与溶洞地形。台地是由于溶蚀作用的不均一程度造成的，通常呈现为平坦的地形，地表上分布着溶洞、塌陷和溶洞堆积物等地貌特征。而溶洞地形是由于溶蚀作用形成的地下空洞，通常呈现为洞穴和洞室，地表上则没有明显的地形特征。

碳酸盐岩地层类型的识别方法主要包括岩性特征分析、岩层测井和岩芯描述等。岩性特征分析是通过对岩石中显微组分、颗粒组成和结构特征等进行观察和分析，从而确定岩石类型。岩层测井则是通过测井曲线的分析，包括自然伽马测井、声波测井和电阻率测井等，来获得碳酸盐岩地层的物性参数，并进一步推断岩石类型。岩芯描述则是通过对岩芯的取样分析，观察岩芯的颜色、结构、颗粒组成等特征，来确定岩石类型。

综上所述，碳酸盐岩地层划分和类型识别方法主要包括沉积环境和地层特征、岩石组分和岩性特征分析、岩层测井和岩芯描述等。这些方法能够帮助地质学家对碳酸盐岩地层进行精确的划分和类型识别，从而更好地理解地质历史和古生物演化等相关信息。

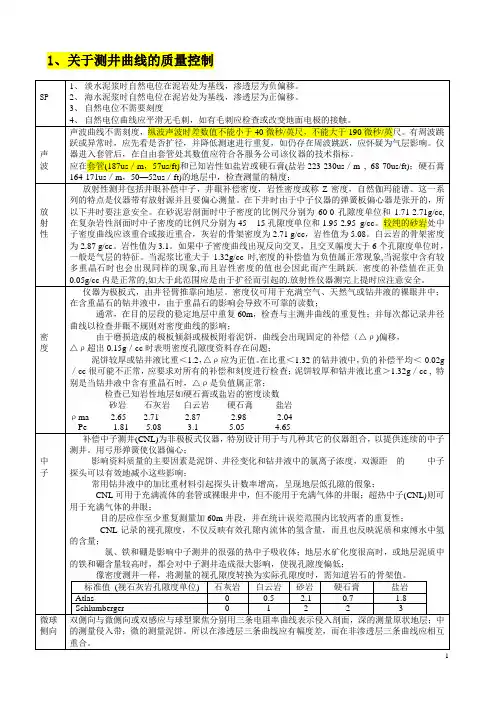

1 1、关于测井曲线的质量控制

SP 1、 淡水泥浆时自然电位在泥岩处为基线，渗透层为负偏移。

2、 海水泥浆时自然电位在泥岩处为基线，渗透层为正偏移。

3、 自然电位不需要刻度

4、 自然电位曲线应平滑无毛刺，如有毛刺应检查或改变地面电极的接触。

声

波 声波曲线不需刻度，纵波声波时差数值不能小于40微秒/英尺，不能大于190微秒/英尺。有周波跳跃或异常时，应先看是否扩径，并降低测速进行重复，如仍存在周波跳跃，应怀疑为气层影响。仪器进入套管后，在自由套管处其数值应符合各服务公司该仪器的技术指标。

应在套管(187us／m，57us/ft)和已知岩性如盐岩或硬石膏(盐岩223-230us／m , 68-70us/ft)；硬石膏164-171us／m，50—52us／ft)的地层中，检查测量的精度；

放

射

性 放射性测井包括井眼补偿中子，井眼补偿密度，岩性密度或称Z密度，自然伽玛能谱。这一系列的特点是仪器带有放射源并且要偏心测量。在下井时由于中子仪器的弹簧板偏心器是张开的，所以下井时要注意安全。在砂泥岩剖面时中子密度的比例尺分别为60-0孔隙度单位和1.71-2.71g/cc,

在复杂岩性剖面时中子密度的比例尺分别为45- -15孔隙度单位和1.95-2.95 g/cc。较纯的砂岩处中子密度曲线应该重合或接近重合，灰岩的骨架密度为2.71 g/cc，岩性值为5.08。白云岩的骨架密度为2.87 g/cc。岩性值为3.1。如果中子密度曲线出现反向交叉，且交叉幅度大于6个孔隙度单位时，一般是气层的特征。当泥浆比重大于1.32g/cc时,密度的补偿值为负值属正常现象,当泥浆中含有较多重晶石时也会出现同样的现象,而且岩性密度的值也会因此而产生跳跃. 密度的补偿值在正负0.05g/cc内是正常的,如大于此范围应是由于扩径而引起的.放射性仪器测完上提时应注意安全。

密

度 仪器为极板式，由井径臂推靠向地层。密度仪可用于充满空气、天然气或钻井液的裸眼井中；在含重晶石的钻井液中，由于重晶石的影响会导致不可靠的读数；

煤田测井中自然伽马曲线的应用效果分析

在煤田勘探中，自然伽马曲线是一项常见的测井方法，可以用来识别地层的性质和岩性、判断地层水文地质条件等。本文将就煤田测井中自然伽马曲线的应用效果进行分析。

一、自然伽马曲线的测定方法

自然伽马曲线是通过钻井中使用携带放射性源的测井仪器进行测定的。测井仪器会向井眼内发射辐射，在地层材料中发生散射后返回到测井仪器。根据放射源能量的不同，测井仪器可以测量不同能量范围内的辐射信号，并将测量结果制成自然伽马曲线。

1. 地层性质和岩性识别

自然伽马曲线可以通过不同能量范围的辐射信号对地层性质进行分析。例如，在煤田勘探中，自然伽马曲线可以识别煤层和非煤层，对于含煤地层可以进行煤质分析。此外，自然伽马曲线还可以识别含油气层、盐岩层等地层。

2. 地层水文地质条件判断

自然伽马曲线也可以对地下水的存在情况进行判断。由于地下水含有放射性同位素，会发出一定的辐射信号，因此自然伽马曲线可以检测到地下水含量的变化，对于地下水的勘探和开发有很大帮助。

3. 井壁稳定性评估

煤层开采过程中，井壁的稳定性是一个重要问题。自然伽马曲线可以识别地层的稳定情况和岩层间的接触和转换情况，有助于评估井壁的稳定性，提高采矿效率和安全性。

4. 地层厚度和深度测定

自然伽马曲线的测定结果可以用来计算地层的厚度和深度。通过对比不同井口的测定结果，还可以确定不同井口之间地层的连通性和结构。

5. 天然气田储量评估

自然伽马曲线也可以用于天然气田的储量评估。天然气含量较高的地层会产生较强的辐射信号，通过对自然伽马曲线的分析可以评估储气层的含气量和储量大小。

三、总结
