⽡⽚地图原理

⽡⽚地图原理

经纬度

地球是⼀个椭球，Datum是⼀组⽤于描述这个椭球的数据集合。最常⽤的⼀个Datum是WGS84（World Geodetic System 1984），它的主要参数有：

坐标系的原点是地球质⼼（center of mass）；

⼦午线（meridian），即零度经线，位于格林威治⼦午线Royal Observatory所在纬度往东102.5⽶所对应的的经线圈；

椭球截⾯长轴为a=6378137⽶；

椭圆截⾯短轴为b=6356752.3142⽶，可选参数；

扁平⽐例（flattening）f=(a−b)/a=1/298.257223563；geoid，海平⾯，⽤于定义⾼度，本⽂从略。

通过以上参数设定，我们才能对地球上的任意⼀个位置⽤经度、纬度、⾼度三个变量进⾏描述。所以当我们获取⼀组经纬度信息时，⾸先要弄明⽩这组信息对应的Datum。WGS84 Datum的信息可以⽤下图进⾏概括：

投影

地图是显⽰在平⾯上的，因此需要将球⾯坐标转换为平⾯坐标，这个转换过程称为投影。最常见的投影是墨卡托（Mercator）投影，它具有等⾓性质，即球体上的两点之间的⾓度⽅位与平⾯上的两点之间的⾓度⽅位保持不变，因此特别适合⽤于导航。Web墨卡托投影（⼜称球体墨卡托投影）是墨卡托投影的变种，它接收的输⼊是Datum为WGS84的经纬度，但在投影时不再把地球当做椭球⽽当做半径为6378137⽶的标准球体，以简化计算。其计算公式推导请参考下图：

Web墨卡托投影有两个相关的投影标准，经常搞混：

EPSG4326：Web墨卡托投影后的平⾯地图，但仍然使⽤WGS84的经度、纬度表⽰坐标；

EPSG3857：Web墨卡托投影后的平⾯地图，坐标单位为⽶。

⽡⽚

经过Web墨卡托投影后，地图就变为平⾯的⼀张地图。考虑到有时候我们需要看宏观的地图信息（如世界地图⾥每个国家的国界），有时候⼜要看很微观的地图信息（如导航时道路的路况信息）。为此，我们对这张地图进⾏等级切分。在最⾼级（zoom=0），需要的信息最少，只需保留最重要的宏观信息，因此⽤⼀张256x256像素的图⽚表⽰即可；在下⼀级（zoom=1），信息量变多，⽤⼀张512x512像素的图⽚表⽰；以此类推，级别越低的像素越⾼，下⼀级的像素是当前级的4倍。这样从最⾼层级往下到最低层级就形成了⼀个⾦字塔坐标体系。

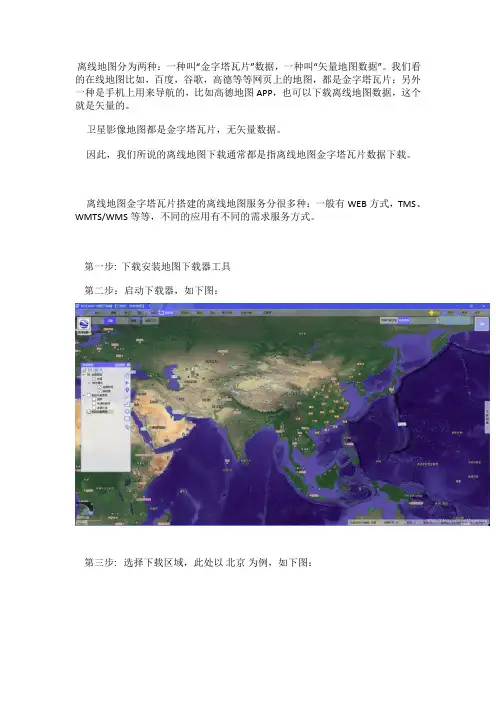

离线地图分为两种：一种叫“金字塔瓦片”数据，一种叫“矢量地图数据”。我们看

的在线地图比如，百度，谷歌，高德等等网页上的地图，都是金字塔瓦片；另外

一种是手机上用来导航的，比如高德地图APP，也可以下载离线地图数据，这个

就是矢量的。

卫星影像地图都是金字塔瓦片，无矢量数据。

因此，我们所说的离线地图下载通常都是指离线地图金字塔瓦片数据下载。

离线地图金字塔瓦片搭建的离线地图服务分很多种：一般有WEB方式，TMS、WMTS/WMS等等，不同的应用有不同的需求服务方式。

第一步:下载安装地图下载器工具第二步：启动下载器，如下图：

第三步:选择下载区域，此处以北京为例，如下图：

第四步：双击下载，弹出下载对话框，如下图：

以上图所示：1、此处需要选择：瓦片：BIGEMAP；后面的网片格式选择png、jpg都可以。

2、勾选你所需要的级别，各个级别是用于地图的放大和缩小；

此处选择了从1到13级。点击“确定”，开始下载，下载完成后，打开下载的文件夹，如下图：

其中，“Tiles_BIGEMAP”里面存放的就是金字塔瓦片数据；另外，map.ini是

配置文件，在以后的添加到离线地图服务器时需要用到。

到此，用于离线地图发布服务所需要的离线地图数据，就下载完成了。

WMTS（Web Map Tile Service）是一种通过网络传输地图瓦片数据的标准化协议，它可以使地图在Web上以快速、高效的方式加载和显示。而Leaflet是一款轻量级的开源JavaScript地图库，它提供了丰富的地图展示和交互功能，使得用户可以轻松地在网页上展示地图，并且支持各种地图数据源。

在Leaflet中调用WMTS服务，可以为地图展示提供更多的数据来源选择，同时也可以实现更加灵活多样的地图展示效果。下面将从深度和广度两方面进行全面评估，探讨Leaflet调用WMTS的方法。

1. WMTS服务简介

WMTS是基于Web服务的地图瓦片协议，它将整个地图切分为多个瓦片，每个瓦片都是一个图片文件，通过在Leaflet中调用WMTS服务，可以实现地图的快速加载和展示。WMTS服务提供商通常会提供地图服务的URL信息和样式文件，开发者可以通过这些信息和样式文件在Leaflet中调用WMTS服务，实现地图的展示和定制。

2. Leaflet调用WMTS的基本步骤

a. 获取WMTS服务信息

在调用WMTS服务之前，首先需要获取WMTS服务的信息，包括服务位置区域、图层名称、样式文件等。通常可以通过WMTS服务提供商的官方文档或API接口来获取这些信息。

b. 在Leaflet中配置WMTS图层

在Leaflet中配置WMTS图层需要使用L.tileLayer.wmts方法，在方法中传入WMTS服务的URL信息、图层名称、样式文件等信息，然后将配置好的WMTS图层添加到地图上即可实现WMTS地图的展示。

3. Leaflet调用WMTS的优势

a. 地图展示效果更丰富

通过调用WMTS服务，在Leaflet中可以展示更加丰富多样的地图数据，使得地图展示效果更加生动和灵活。

b. 地图加载速度更快

WMTS服务可以实现地图数据分片传输，从而使得地图在网页上的加载速度得到提升，用户可以更快速地获取和展示地图信息。

tms瓦片格式 -回复

什么是TMS瓦片格式？

TMS（Tile Map Service）瓦片格式是一种用于绘制地图的标准格式。它是一种将地图数据切分为小块，并按照特定命名规则进行组织和存储的方法，以实现快速加载大型地图的目的。TMS瓦片格式由OpenStreetMap项目引入并逐渐流行起来，被许多地图服务提供商和开发者广泛采用。

TMS瓦片格式的核心思想是将地图数据分割为一系列大小相同的瓦片块，每个瓦片块都可独立请求和绘制。通常情况下，一个瓦片的大小是256x256像素。通过使用瓦片格式，地图绘制时只需要加载当前可见区域的瓦片，并随着用户的操作加载附近的瓦片，从而实现地图的流畅浏览。

TMS瓦片格式的命名规则遵循一种层级结构，使用了行列索引来唯一标识每个瓦片。具体来说，第一级是地图的最高级别，通常是全球视图，编号为0。每个级别都被分成若干行和列，如第一级被分成0至1行和0至1列。每个瓦片都有一个独立的URL地址，命名方式遵循“{级别}/{列}/{行}.png”的形式。例如，第一级的瓦片可能被命名为“0/0/0.png”和“0/0/1.png”。

使用TMS瓦片格式的优势之一是它具有良好的可扩展性。地图的级别可以根据需要进行细分，例如，可以将初始级别0划分为0、1、2、3四个级别，每个级别下的瓦片数会成倍增加，从而可以提供更加精细的地图细节。此外，该格式允许不同级别的地图可以同时存在，使得用户可以在不同细节级别下浏览地图，提高地图的灵活性。

另一个优势是TMS瓦片格式支持地图数据的快速加载和渲染。由于地图数据被分割成小块瓦片，只有当前可见区域的瓦片需要加载，大大减少了数据传输量和加载时间。同时，瓦片的预加载机制可以在用户操作前提前加载附近的瓦片，以提供更流畅的浏览体验。

综上所述，TMS瓦片格式是一种用于绘制地图的标准格式，它通过将地图数据切分为小块瓦片并按照特定命名规则进行组织存储，实现了快速加载大型地图的目的。它的命名规则基于层级结构，支持地图数据的快速加载和渲染。因此，TMS瓦片格式被广泛应用于地图服务和开发领域，为用户提供了流畅和高效的地图浏览体验。
