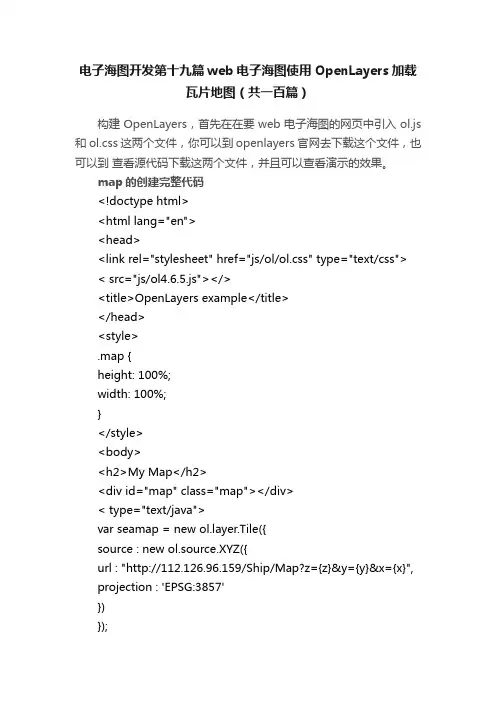

电子海图开发第十九篇web电子海图使用OpenLayers加载瓦片地图（共一百篇）构建OpenLayers，首先在在要web电子海图的网页中引入ol.js 和ol.css这两个文件，你可以到openlayers官网去下载这个文件，也可以到查看源代码下载这两个文件，并且可以查看演示的效果。
map的创建完整代码<!doctype html><html lang="en"><head><link rel="stylesheet" href="js/ol/ol.css" type="text/css"> < src="js/ol4.6.5.js"></><title>OpenLayers example</title></head><style>.map {height: 100%;width: 100%;}</style><body><h2>My Map</h2><div id="map" class="map"></div>< type="text/java">var seamap = new yer.Tile({source : new ol.source.XYZ({url : "http://112.126.96.159/Ship/Map?z={z}&y={y}&x={x}", projection : 'EPSG:3857'})});zoomslider = new ol.control.ZoomSlider();zoomcontrol = new ol.control.Zoom();map = new ol.Map({layers : [ seamap ],view : new ol.View({center : ol.proj.transform([ 119.22, 39.222 ], 'EPSG:4326','EPSG:3857'),projection : 'EPSG:3857',zoom : 5,minZoom : 2,maxZoom : 15,}),target : 'map',controls : [ zoomslider, zoomcontrol ]});</></body></html>1.这段代码的作用是在网页是显示一个地图；2.地图必须显示在一个div中，因此首先创建一个div；3.target:'map' 指定了地图要显示在id为map的div中；4.new yer.Tile定义了一个图层,数据来源是航易电子海图切片数据；5.new ol.View定义了地图的中心位置，范围和层级。
制作自己的Web服务瓦片地理底图最近的Web服务开发过程中遇到的问题是：如何制作自己的瓦片地理底图。
因为：1）在单位内网中使用，不能通过外网直接调用高德、百度、或者谷歌的在线地图；2）主要涉及海域的中、小比例尺应用，即使有高德离线地图，也不实用；3）只涉及轻量级、简单的Web服务，不想用ArcGIS Server 等高端系统作为后端支撑。
最后拟定的实施方案：1）采用ETOPO1、GEBCO_2014网格地形数据作为基础数据，绘制地理底图；2）通过Global Mapper软件将地理底图切割成OpenStreetMap（OSM）方式组织的瓦片地图；3）利用免费开源的Leaflet JS库实现地图交互。
下面一一道来，供作参考。
1.绘制地图1.1 下载ETOPO1数据首先从美国国家海洋和大气管理局（NOAA）的环境信息中心下载ETOPO1全球地形数据，网址https:///mgg/global/global.html。
ETOPO1的分辨率为1个弧分（约1.8公里），下载数据地理范围为：经度 60°E～ 180°E，纬度 20°S～60°N，图1为Sufer绘制的地形晕渲图。
（注：如果机器内存及软件处理能力足够，可全部采用GEBCO_2014数据绘图，不一定需要ETOPO1数据。
）图1：ETOPO1地形晕渲图1.2 下载GEBCO_2014数据从英国海洋数据中心（BODC）下载最新的通用大洋水深图数据GEBCO_2014，网址/data_and_products/gridded_bathymetry_data。
GEBCO制图项目由国际水道测量组织（IHO）和联合国教科文组织下属的政府间海洋学委员会（IOC）联合指导，并由英国海洋数据中心（BODC）负责更新与维护。
GEBCO_2014网格数据的分辨率为30弧秒（约0.9公里），下载数据地理范围为：经度 102°E～ 140°E，纬度 0°～42°N，图2为Sufer绘制的地形晕渲图。
WebGIS前端⽡⽚地图显⽰原理及实现 ⽬前，有很多WebGIS开发包，ArcGIS API for JS、OpenLayers、LeafLetjs等为我们从事WebGIS开发的⼈封装了很多强⼤的功能。
我们很⽅便的使⽤这些库的时候，也让我们忽略了很多原理性的东西。
⽐如说，我之前⼀直在被⼀个问题困扰，就是如何将⼀个点正确的显⽰在浏览器屏幕的正确的位置，即经纬度坐标和屏幕坐标的转换问题。
直到我看到⼀位⼤⽜的博客（），⾥⾯对WebGIS的原理进⾏了深⼊的讲解。
看了他的⽂章后⼀直觉得，我写这篇⽂章是多余的。
但是⼤神的⽂章⾥⾯并没有详细讲解原理的代码实现。
个⼈觉得还是很有必要通过实现相应功能的⽅式了解其原理，⽽且实现时还是遇到了不少的问题，所以还是写了这篇⽂章。
在线地图及参数 以上的⽡⽚地图为例，服务中有⼏个⽐较关键的使⽤到的参数。
Height、Weight：每个⽡⽚的宽度和⾼度Resolution：每⼀个缩放级别下1像素代表的地图单位（投影坐标）Initial Extent：⽡⽚地图的范围获取地图⽡⽚通过观察arcgis地图的⽡⽚组织⽅式，/ArcGIS/rest/services/ChinaOnlineCommunityOnlyENG/MapServer/tile/缩放等级/⾏号/列号通过python程序将⼀定缩放等级的⽡⽚保存到本地我只抓取了0-5级别的⽡⽚，并按照arcgis⽡⽚的保存⽅式存储。
# -*- coding:utf-8 -*-import urllib2import urllibimport osimport mathdef GetPage(geturl):req = urllib2.Request(geturl)user_agent = 'Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 ' \'(KHTML, like Gecko) Chrome/52.0.2743.116 Safari/537.36'req.add_header('User-Agent', user_agent)response = urllib2.urlopen(req, timeout=10)page = response.read()return pagefor level in range(0,6):try:newdir = "MapTitles/"+str(level)os.makedirs(newdir.decode("utf-8"))except:passfor row in range(0,int(math.pow(2,level))):try:newdir = "MapTitles/"+str(level)+"/"+str(row)os.makedirs(newdir.decode("utf-8"))except:passfor col in range(0,int(math.pow(2,level))):f = open("MapTitles/"+str(level)+"/"+str(row)+"/"+str(col)+'.jpg', 'wb')dataurl = "/ArcGIS/rest/services/ChinaOnlineCommunityOnlyENG/MapServer/tile/"+str(level)+"/"+str(row)+"/"+str(col)data = GetPage(dataurl)f.write(data)f.close()passpasspassView Code展⽰页⾯展会页⾯只含有⼀个canvas元素作为地图容器。
用arcgis9.3实现瓦片图Arcgis server发布地图服务有两种形式：一种是用arcCatalog，另一种是用arcgis server manager，最近研究了下用这两种方法生成瓦片图，用server manager没有找到一次性生成全部瓦片的方法，只是在第一次使用是生成瓦片。
下面介绍下用arcgis catalog生成瓦片图的步骤：1、建立GIS服务器，发布mxd的map service。
打开catalog，展开GIS Servers，找到Add ArcGIS Server，双击出现下面的对话框，选择Manager GIS Services。
下一步：第一个是服务的URL，按图上写就可以，host Name是你电脑的名字。
点击完成。
出现红色方框中的内容。
右键点击Add new service，过程和manager一样，发布一个地图服务。
这里我新发布了一个test的服务。
2、用catalog做cathe图。
右键点击test，选择Service Properties。
选择cathe选项卡。
勾选Using tiles from a cathe that you will define below。
这里进行一些设置，Scales可以设置你要做tiles的比例尺，这里我就选择做成5级，地图中心点的X，Y坐标在创建时会根据你的地图提供一个默认的值，如这里的-5123300和10002300，在Image Setting里，可以设置切图的参数。
按图中配置好，点击上面的Create Tiles。
（在manager里面就没有这一项）。
注意不要勾选Create tiles on demand。
弹出Create map cathe的toolbox。
点击ok，直到提示complete。
最后到server的output目录查询cathe的结果，默认路径C:\arcgisserver\arcgiscache\test。

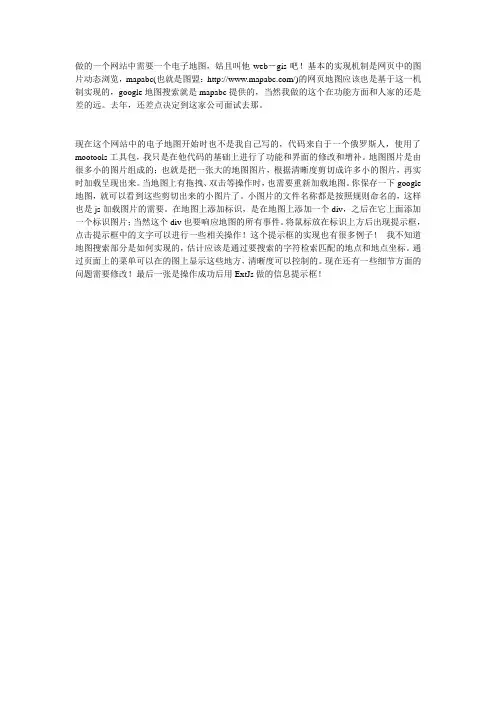

做的一个网站中需要一个电子地图，姑且叫他web－gis吧！基本的实现机制是网页中的图片动态浏览，mapabc(也就是图盟：/)的网页地图应该也是基于这一机制实现的，google地图搜索就是mapabc提供的，当然我做的这个在功能方面和人家的还是差的远。
去年，还差点决定到这家公司面试去那。
现在这个网站中的电子地图开始时也不是我自己写的，代码来自于一个俄罗斯人，使用了mootools工具包，我只是在他代码的基础上进行了功能和界面的修改和增补。
地图图片是由很多小的图片组成的；也就是把一张大的地图图片，根据清晰度剪切成许多小的图片，再实时加载呈现出来。
当地图上有拖拽、双击等操作时，也需要重新加载地图。
你保存一下google 地图，就可以看到这些剪切出来的小图片了。
小图片的文件名称都是按照规则命名的，这样也是js加载图片的需要。
在地图上添加标识，是在地图上添加一个div，之后在它上面添加一个标识图片；当然这个div也要响应地图的所有事件。
将鼠标放在标识上方后出现提示框，点击提示框中的文字可以进行一些相关操作！这个提示框的实现也有很多例子！我不知道地图搜索部分是如何实现的，估计应该是通过要搜索的字符检索匹配的地点和地点坐标。
通过页面上的菜单可以在的图上显示这些地方，清晰度可以控制的。
现在还有一些细节方面的问题需要修改！最后一张是操作成功后用ExtJs做的信息提示框！网上有一个比较成熟的开源的地图浏览器,网址是：/projects/gsiv/,初始版本的名字叫Giant Scalable Image Viewer (GSIV)，现在官方网站上又出现了一个版本Giant-Ass Image V iewer(GSV)。
现在这个开源项目只是实现了图片的浏览，并且在IE下还有些问题。
有兴趣的朋友可以研究一下！。

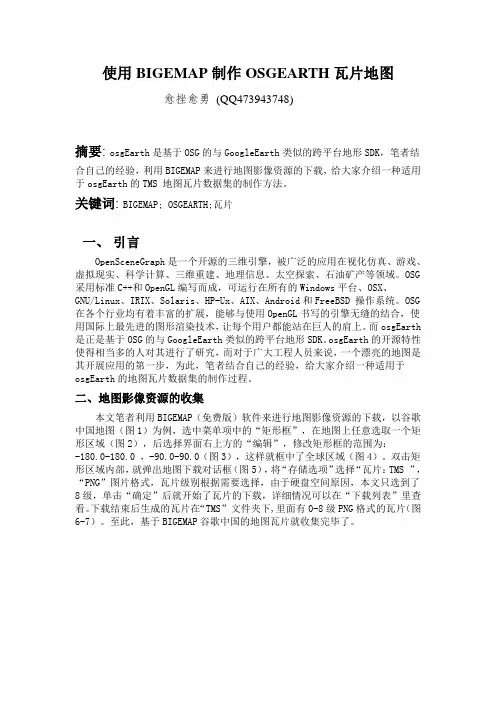

使用BIGEMAP制作OSGEARTH瓦片地图愈挫愈勇(QQ473943748)摘要: osgEarth是基于OSG的与GoogleEarth类似的跨平台地形SDK，笔者结合自己的经验，利用BIGEMAP来进行地图影像资源的下载，给大家介绍一种适用于osgEarth的TMS 地图瓦片数据集的制作方法。
关键词: BIGEMAP; OSGEARTH;瓦片一、引言OpenSceneGraph是一个开源的三维引擎，被广泛的应用在视化仿真、游戏、虚拟现实、科学计算、三维重建、地理信息、太空探索、石油矿产等领域。
OSG 采用标准C++和OpenGL编写而成，可运行在所有的Windows平台、OSX、GNU/Linux、IRIX、Solaris、HP-Ux、AIX、Android和FreeBSD 操作系统。
OSG 在各个行业均有着丰富的扩展，能够与使用OpenGL书写的引擎无缝的结合，使用国际上最先进的图形渲染技术，让每个用户都能站在巨人的肩上。
而osgEarth 是正是基于OSG的与GoogleEarth类似的跨平台地形SDK。
osgEarth的开源特性使得相当多的人对其进行了研究，而对于广大工程人员来说，一个漂亮的地图是其开展应用的第一步，为此，笔者结合自己的经验，给大家介绍一种适用于osgEarth的地图瓦片数据集的制作过程。
二、地图影像资源的收集本文笔者利用BIGEMAP（免费版）软件来进行地图影像资源的下载，以谷歌中国地图（图1）为例，选中菜单项中的“矩形框”，在地图上任意选取一个矩形区域（图2），后选择界面右上方的“编辑”，修改矩形框的范围为：-180.0-180.0 ，-90.0-90.0（图3），这样就框中了全球区域（图4）。
双击矩形区域内部，就弹出地图下载对话框（图5），将“存储选项”选择“瓦片：TMS ”，“PNG”图片格式，瓦片级别根据需要选择，由于硬盘空间原因，本文只选到了8级，单击“确定”后就开始了瓦片的下载，详细情况可以在“下载列表”里查看。
使⽤HTML5canvas做地图（2）⽡⽚以及如何计算的上⼀篇也说到⽡⽚，我们为什么使⽤⽡⽚？这⼀篇主要是关于如何拼接地图？下⾯的⼀张图，可以⼀眼明了，地图是如何切割以及拼接的。
⽡⽚信息包括切图原点，⽡⽚⼤⼩，格式，分辨率以及分辨率级别等。
切图原点，⼀般是整个坐标系的最左上⾓，⽐如说，web墨卡托是[-20037508.3427892, 20037508.3427892]。
切图原点右侧列数是正数，左侧的列数是负数，下侧⾏数是正数，上侧⾏数是负数。
⽡⽚的宽度、⾼度，⽬前互联⽹最常见的⽡⽚宽度和⾼度都是256像素。
⽡⽚格式，可能是png,jpg等。
分辨率，这⾥不是指电脑的分辨率。
⽽这⾥意思是⼀像素代表多少⽶，类似于⽐例尺。
分辨率级别，含有若⼲级别的分辨率，不同的分辨率下⾯，显⽰不同的要素信息。
例如，低分辨率下⾯，显⽰洲名称和海洋名称。
中分辨率下⾯，显⽰省名。
⾼分辨率下⾯，就显⽰POI信息。
互联⽹企业当中分辨率级别数在20上下。
地图范围，切图的范围，只在这个范围下⾯才切图，其他的区域都没有相应的⽡⽚。
如果把所有的分辨率都切完的话，是⾮常耗时间的。
仅仅是中国区域，⼀台8核的机器，也得需要⼀个⽉才能切完，更何况全世界了。
⾕歌使⽤的web墨卡托投影，分辨率级别⼀共22级，他的每⼀级分辨率⼤⼩20037508.3427892*2/(256*(2^i))。
20037508.3427892*2代表整个的X轴范围，256代表图⽚的像素⼤⼩，2代表是0级时有两列（有的地图0级只有1列，这个时候就是2^(i-1)），i代表级别。
这个时候，分辨率集合就是[78271.51696402031, 39135.758482010155, 19567.879241005077, 9783.939620502539,4891.969810251269, 2445.9849051256347, 1222.9924525628173, 611.4962262814087, 305.74811314070433, 152.87405657035217, 76.43702828517608, 38.21851414258804, 19.10925707129402, 9.55462853564701, 4.777314267823505, 2.3886571339117526,1.1943285669558763, 0.5971642834779382, 0.2985821417389691, 0.14929107086948454, 0.07464553543474227,0.037322767717371134]。

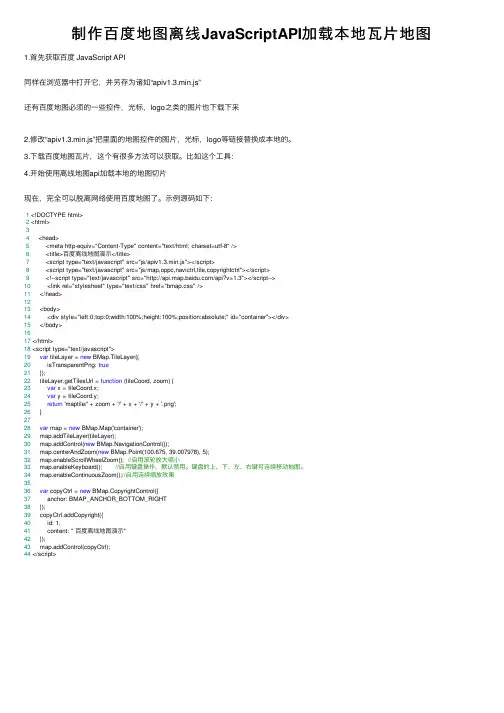

制作百度地图离线JavaScriptAPI加载本地⽡⽚地图1.⾸先获取百度 JavaScript API同样在浏览器中打开它，并另存为诸如“apiv1.3.min.js”还有百度地图必须的⼀些控件，光标，logo之类的图⽚也下载下来2.修改“apiv1.3.min.js”把⾥⾯的地图控件的图⽚，光标，logo等链接替换成本地的。
3.下载百度地图⽡⽚，这个有很多⽅法可以获取。
⽐如这个⼯具：4.开始使⽤离线地图api加载本地的地图切⽚现在，完全可以脱离⽹络使⽤百度地图了。
⽰例源码如下：1 <!DOCTYPE html>2 <html>34 <head>5 <meta http-equiv="Content-Type" content="text/html; charset=utf-8" />6 <title>百度离线地图演⽰</title>7 <script type="text/javascript" src="js/apiv1.3.min.js"></script>8 <script type="text/javascript" src="js/map,oppc,navictrl,tile,copyrightctrl"></script>9 <!--script type="text/javascript" src="/api?v=1.3"></script-->10 <link rel="stylesheet" type="text/css" href="bmap.css" />11 </head>1213 <body>14 <div style="left:0;top:0;width:100%;height:100%;position:absolute;" id="container"></div>15 </body>1617 </html>18 <script type="text/javascript">19var tileLayer = new BMap.TileLayer({20 isTransparentPng: true21 });22 tileLayer.getTilesUrl = function (tileCoord, zoom) {23var x = tileCoord.x;24var y = tileCoord.y;25return 'maptile/' + zoom + '/' + x + '/' + y + '.png';26 }2728var map = new BMap.Map('container');29 map.addTileLayer(tileLayer);30 map.addControl(new BMap.NavigationControl());31 map.centerAndZoom(new BMap.Point(100.675, 39.007978), 5);32 map.enableScrollWheelZoom(); //启⽤滚轮放⼤缩⼩33 map.enableKeyboard(); //启⽤键盘操作，默认禁⽤。

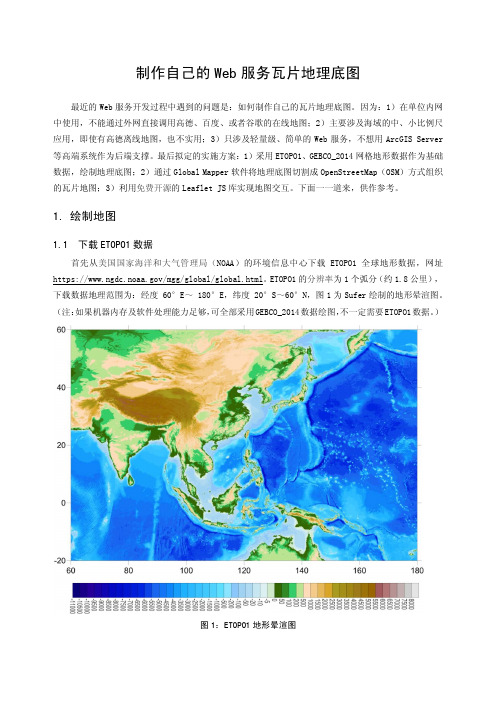

制作自己的Web服务瓦片地理底图
最近的Web服务开发过程中遇到的问题是：如何制作自己的瓦片地理底图。
因为：1）在单位内网中使用，不能通过外网直接调用高德、百度、或者谷歌的在线地图；2）主要涉及海域的中、小比例尺应用，即使有高德离线地图，也不实用；3）只涉及轻量级、简单的Web服务，不想用ArcGIS Server 等高端系统作为后端支撑。
最后拟定的实施方案：1）采用ETOPO1、GEBCO_2014网格地形数据作为基础数据，绘制地理底图；2）通过Global Mapper软件将地理底图切割成OpenStreetMap（OSM）方式组织的瓦片地图；3）利用免费开源的Leaflet JS库实现地图交互。
下面一一道来，供作参考。
1.绘制地图
1.1 下载ETOPO1数据
首先从美国国家海洋和大气管理局（NOAA）的环境信息中心下载ETOPO1全球地形数据，网址https:///mgg/global/global.html。
ETOPO1的分辨率为1个弧分（约1.8公里），下载数据地理范围为：经度 60°E～ 180°E，纬度 20°S～60°N，图1为Sufer绘制的地形晕渲图。
（注：如果机器内存及软件处理能力足够，可全部采用GEBCO_2014数据绘图，不一定需要ETOPO1数据。
）
图1：ETOPO1地形晕渲图
1.2 下载GEBCO_2014数据
从英国海洋数据中心（BODC）下载最新的通用大洋水深图数据GEBCO_2014，网址/data_and_products/gridded_bathymetry_data。
GEBCO制图项目由国际水道测量组织（IHO）和联合国教科文组织下属的政府间海洋学委员会（IOC）联合指导，并由英国海洋数据中心（BODC）负责更新与维护。
GEBCO_2014网格数据的分辨率为30弧秒（约0.9公里），下载数据地理范围为：经度 102°E～ 140°E，纬度 0°～42°N，图2为Sufer绘制的地形晕渲图。
图2：GEBCO_2014地形晕渲图
1.3 配色方案
为了让出来的图美观实用，地图的配色方案很重要，可以根据Web服务目的制定不同的配色方案，图1、图2的RGB配色方案如下（参考NOAA/NGDC的配色方案），仅供参考。
1.4 绘制基础地图
将图1、图2的Sufer配色方案保存为*.clr文件，然后在Global Mapper中加载数据、调用Sufer 的clr配色方案（Custom Shader）、添加山体阴影（Enable Hill Shading），得到基础地图，见图3与图4。
图3：ETOPO1基础地图
图3：GEBCO_2014基础地图
1.5 拟定地理底图内容
OpenStreetMap（OSM）方式的Web服务瓦片地图可分为0～19个放大级别（Zoom Level），用于构建瓦片金字塔。
根据实际的Web服务需求，选取放大级别3～8，不同放大级别采用的基础地图及其上叠加的图层见下表，其中的城市与海域注记随着比例尺加大逐渐增多。
1.6 绘制地理底图
根据拟定的地理底图内容，利用Global Mapper将需要叠加的矢量图层添加到ETOPO1或GECBO_2014基础地图上，绘制出不同比例尺的地理底图。
此时的地理底图采用WGS84地理坐标成图，不涉及投影。
2.地图切片
2.1 Global Mapper输出瓦片
在Global Mapper中选择：File → Export → Export Web Format… ，在弹出窗口中选择输出格式“OSM (Open Street Map) Tiles”,然后在“OSM Tiles Export Options”窗口中选择输出瓦片的放大级别，点击OK后系统即执行地图瓦片切割操作。
2.2 瓦片目录结构
OpenStreetMap（OSM）的地图瓦片（tile）以地图左上角为起点切割，从西到东、从北到南将地图切割为256×256像素（pixel）的PNG格式文件，然后每一个放大级别的地图瓦片保存为一个目录，每一
列地图瓦片保存为一个子目录，每一地图瓦片是子目录中的文件。
2.3 瓦片地图投影
Global Mapper会自动将原地图转换为Web Mecator投影的瓦片地图，Web Mecator投影是一种在WGS84椭球上采用圆球体墨卡托投影公式计算的近似墨卡托投影，Web Mecator投影的代号为EPSG 3857，ArcGIS中的投影名为：WGS_1984_Web_Mercator_Auxiliary_Sphere。
3.瓦片地图调用
3.1 下载LeafletJS
下载最新的LeafletJS（目前是1.0.3），网址
将其中的leaflet.css放到服务根目录的css目录下（实际服务时可将leaflet.css压缩一下，采用压缩文件leaflet.min.css提供服务）；将其中的leaflet.js放到服务根目录的js目录下。
如果不想让浏览图的右下角出现“Leaflet”标志，可以在leaflet.js中搜索“Leaflet”（区分大小写），将<a href="" title="A JS library for interactive maps">Leaflet</a>代码中的“Leaflet”删除即可。
3.2 编写HTML、CSS及JS代码
假设瓦片地图服务的HTML文件名maptiles.html（表达网页内容），目录结构按下图设置,其中mosic目录放置瓦片地图， css代码设置网页静态样式，js代码让网页具有交互能力：
则HTML5示例代码如下：
HTML代码中link的 css/style.css 设置地理底图的窗口大小，CSS3示例代码如下：
HTML代码中link的 js/maptiles.js 调用瓦片地图，假设瓦片地图放在服务根目录的mosic目录下，放大倍数最小3、最大8，起始放大倍数3，起始窗口中心点坐标为纬度25°、经度120°，则基于Leaflet API的JS示例代码如下：
3.3 浏览地理底图
在浏览器中打开maptiles.html文件即可浏览地图，下面分别是放大级别为4，6，8的显示结果。
戴勤奋 2017-3-30。
