压力变送器

压力变送器的原理及应用图

1. 压力变送器的原理

压力变送器是一种用于测量和转换压力参数的设备。它的工作原理基于一种称为称为压阻效应的原理。当外界施加压力时，压力变送器内部的感应元件（如薄膜或金属片）会发生形变。这个形变会导致电阻器的电阻值发生变化。通过测量电阻值的变化，可以推算出所受压力的大小。

压力变送器主要由以下几个部分组成：

• 感应元件：用于感应外界施加的压力。

• 电阻器：作为信号的输出装置，通过测量电阻值的变化来推算压力大小。

• 电路：用于将传感器输出的电阻值转换为标准信号输出。

• 外壳和连接部件：用于保护和连接各个部件。

压力变送器的工作原理简单而可靠。它被广泛应用于各个领域，如工业自动化控制、仪表仪器、空调系统、汽车制造等。

2. 压力变送器的应用图

以下是一个常见的压力变送器的应用图：

• 输入：被测压力源

• 输出：标准信号或数字信号

• 组件：感应元件、电阻器、电路

压力变送器应用图的示意图如下所示：

|--------------|

| 感应元件 |

|--------------|

|

|--------------|

| 电阻器 |

|--------------|

|

|--------------|

| 电路 |

|--------------|

|

输出信号 3. 压力变送器的应用场景

压力变送器广泛应用于以下场景中：

1. 工业生产自动化控制：压力变送器可以用于监测和调节工业生产过程中的压力，确保生产的稳定性和安全性。

2. 仪表仪器：压力变送器可用于各种仪器的压力测量，如压力表、压力计等。它可以将压力转换为电信号，方便仪表的读取和处理。

压力变送器检验标准

压力变送器是工业自动化控制系统中常用的一种传感器，用于测量和转换压力信号，将其转化为标准的电信号输出。在工业生产中，压力变送器的准确性和可靠性对生产过程的稳定性和安全性至关重要。因此，对压力变送器的检验标准十分重要。

首先，对于压力变送器的检验，需要对其外观进行检查。外观检查主要包括外壳是否完好、连接螺纹是否损坏、接线端子是否松动等方面。外观检查的目的是确保压力变送器的外部结构完整，能够正常工作。

其次，对压力变送器的性能进行检验。性能检验主要包括以下几个方面，零点漂移、滞后误差、灵敏度、过载能力等。这些性能指标直接影响着压力变送器的测量准确性和稳定性，因此需要进行严格的检验。

另外，还需要对压力变送器的输出信号进行检验。输出信号检验主要包括输出电流、输出电压等方面。这些输出信号是压力变送器传感器测量到的压力值经过转换后的电信号，对其进行检验可以验证压力变送器的输出准确性。

此外，对于压力变送器的环境适应能力也需要进行检验。环境适应能力包括工作温度范围、防护等级、抗震能力等方面。这些指标是确保压力变送器能够在各种恶劣的工作环境下正常工作的重要保障。

最后，对于压力变送器的安全性能也需要进行检验。安全性能检验主要包括防爆性能、绝缘电阻等方面。这些安全性能指标是确保压力变送器在工作过程中不会对人员和设备造成损害的重要保障。

综上所述，对于压力变送器的检验标准包括外观检查、性能检验、输出信号检验、环境适应能力检验和安全性能检验等多个方面。只有严格按照这些标准进行检验，才能保证压力变送器在工业生产中的准确性和可靠性，确保生产过程的稳定性和安全性。

压力变送器使用说明书

一、前言

压力变送器是一种常用的测量仪器，用于检测和转换压力信号。本说明书旨在向用户提供使用压力变送器的相关指南。

二、产品结构和原理

1. 产品结构

压力变送器主要由以下组件构成：

- 压力传感器：用于感知被测介质的压力变化。

- 信号处理电路：用于转换、放大和调整压力信号，并输出标准信号。

- 外壳：用于保护内部元件，防止外界环境对其产生不良影响。

- 连接电缆：用于将变送器与外部控制系统连接。

2. 工作原理

压力变送器的工作原理基于电阻应变测量技术。当被测介质的压力作用于传感器上时，传感器内部的电阻发生变化，这个变化将通过信号处理电路转换成标准信号输出。

三、安装与调试

1. 安装前准备 在安装压力变送器之前，用户需要对以下几个方面进行准备：

- 确定安装位置：应选择干燥、通风的地方，并避免与振动源、高温源等物体靠近。

- 检查设备完整性：确保产品完整无损，无松动零件或破损情况。

2. 安装步骤

按照以下步骤进行压力变送器的安装：

（1）将压力变送器固定在测量点上，确保其与被测介质接触紧密。

（2）使用合适的密封材料，将变送器与管道连接处进行密封，避免泄漏问题。

（3）根据实际情况选择合适的电缆接线方式，并进行连接。

3. 调试与检测

安装完成后，用户需要进行以下调试与检测操作：

（1）检查电缆连接是否牢固、正确。

（2）打开控制系统，观察压力变送器输出信号的稳定性。

（3）通过已知压力源校准压力变送器，确保其测量准确性。

（4）注意观察输出信号是否在指定范围内，避免超出量程导致信号失真。

四、注意事项 1. 温度限制

压力变送器在使用过程中需要注意温度限制，避免超出产品规定的温度范围，以免造成性能损害或产品故障。

2. 环境条件

压力变送器应在无腐蚀、无剧烈振动和无强尘埃的环境下使用，避免对产品造成不良影响。

3. 定期维护

用户应定期对压力变送器进行维护，包括清洁、校准、检查电缆连接等，以确保其长期稳定工作。

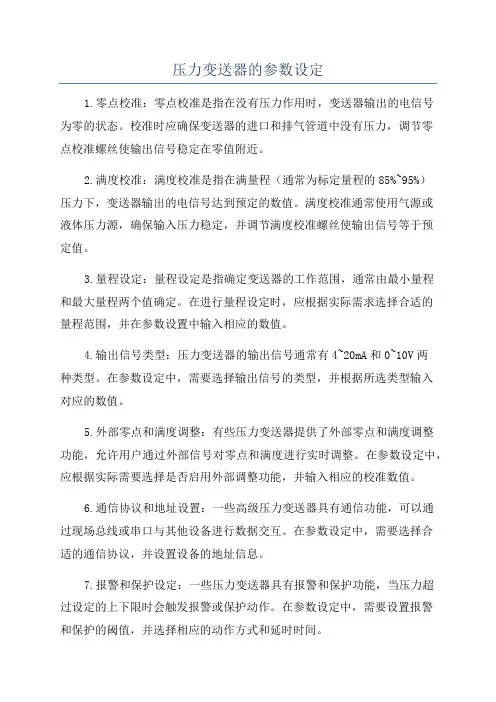

压力变送器的参数设定

1.零点校准：零点校准是指在没有压力作用时，变送器输出的电信号为零的状态。校准时应确保变送器的进口和排气管道中没有压力，调节零点校准螺丝使输出信号稳定在零值附近。

2.满度校准：满度校准是指在满量程（通常为标定量程的85%~95%）压力下，变送器输出的电信号达到预定的数值。满度校准通常使用气源或液体压力源，确保输入压力稳定，并调节满度校准螺丝使输出信号等于预定值。

3.量程设定：量程设定是指确定变送器的工作范围，通常由最小量程和最大量程两个值确定。在进行量程设定时，应根据实际需求选择合适的量程范围，并在参数设置中输入相应的数值。

4.输出信号类型：压力变送器的输出信号通常有4~20mA和0~10V两种类型。在参数设定中，需要选择输出信号的类型，并根据所选类型输入对应的数值。

5.外部零点和满度调整：有些压力变送器提供了外部零点和满度调整功能，允许用户通过外部信号对零点和满度进行实时调整。在参数设定中，应根据实际需要选择是否启用外部调整功能，并输入相应的校准数值。

6.通信协议和地址设置：一些高级压力变送器具有通信功能，可以通过现场总线或串口与其他设备进行数据交互。在参数设定中，需要选择合适的通信协议，并设置设备的地址信息。

7.报警和保护设定：一些压力变送器具有报警和保护功能，当压力超过设定的上下限时会触发报警或保护动作。在参数设定中，需要设置报警和保护的阈值，并选择相应的动作方式和延时时间。 8.温度补偿：压力变送器的工作温度会对其准确性和稳定性产生影响。一些高级变送器具有温度补偿功能，可以通过输入温度传感器的信号来对压力输出进行补偿。在参数设定中，需要设置温度补偿的范围和补偿系数。

9.过量程保护：为了防止过压损坏，压力变送器通常具有过量程保护功能。在参数设定中，需要设置过压阈值和动作方式，当输入压力超过阈值时会触发过量程保护动作。

总之，压力变送器的参数设定需要根据实际需求和仪器的特性进行合理选择。通过准确的参数设置，可以确保变送器的准确性、稳定性和可靠性，提高工业过程的自动化控制水平。
