常见压力变送器及传感器的原理和分类

压力传感器知识点总结一、压力传感器的概念及分类压力传感器是一种能够将物体外部施加的压力转变成电信号输出的装置。

它可以将压力大小转化为电信号输出，通常用于测量液体、气体或固体的压力。

根据测量原理和测量对象的不同，压力传感器可以分为多种类型，常见的有压阻式压力传感器、压力变送器、电容式压力传感器和压电式压力传感器等。

1. 压阻式压力传感器压阻式压力传感器是利用压阻效应来测量被测压力的装置。

当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。

通过检测电阻值的变化，就可以得到被测压力的大小。

压阻式压力传感器的优点是价格低廉，输出信号稳定，但灵敏度较低，精度一般较低。

2. 压力变送器压力变送器也是一种常见的压力传感器，它一般由感压元件和信号处理电路组成。

感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。

压力变送器具有输出信号稳定、精度高、灵敏度高等优点，广泛应用于工业自动化领域。

3. 电容式压力传感器电容式压力传感器是利用被测压力作用下的电容值变化来测量压力大小的装置。

当被测压力作用在感应体上时，感应体发生形变，从而改变了电容值。

通过检测电容值的变化，就可以得到被测压力的大小。

电容式压力传感器具有灵敏度高、精度高的特点，但价格较高。

4. 压电式压力传感器压电式压力传感器是利用压电效应来测量被测压力的装置。

当被测压力作用在压电晶体上时，压电晶体产生电荷，从而产生电压信号输出。

压电式压力传感器具有输出稳定、精度高、频率响应快的优点，但价格较高。

二、压力传感器的工作原理1. 压阻式压力传感器的工作原理压阻式压力传感器是利用压阻效应来测量被测压力的装置。

当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。

通过检测电阻值的变化，就可以得到被测压力的大小。

2. 压力变送器的工作原理压力变送器一般由感压元件和信号处理电路组成。

感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。

压力变送器工作原理引言概述：压力变送器是一种常见的工业自动化仪表，广泛应用于各个领域。

它能够将压力信号转换为标准的电流或电压信号，以便进行监测和控制。

本文将详细介绍压力变送器的工作原理。

一、传感器部分1.1 压力传感器压力传感器是压力变送器的核心部件，它能够将被测介质的压力转换为电信号。

常见的压力传感器有压阻式传感器、电容式传感器和电感式传感器等。

其中，压阻式传感器是最常用的一种，它利用电阻值与压力成正比的原理来实现信号转换。

1.2 温度传感器温度传感器用于补偿压力传感器的温度漂移，确保测量的准确性。

常见的温度传感器有热电偶和热敏电阻等。

热电偶是一种利用两种不同金属的热电势差来测量温度的传感器，而热敏电阻则是利用材料的电阻随温度变化的特性来实现温度测量。

1.3 支撑电路支撑电路主要用于对传感器信号进行放大、滤波和线性化处理。

它通常由运算放大器、滤波电路和线性化电路组成。

运算放大器能够将传感器输出的微弱信号放大到合适的范围，滤波电路则用于去除噪声信号，而线性化电路则用于将非线性的传感器输出转换为线性的电信号。

二、转换部分2.1 A/D转换器A/D转换器用于将模拟信号转换为数字信号，以便于后续的数字处理。

它能够将连续变化的模拟信号按照一定的采样频率进行离散化处理，将其转换为一系列数字数值。

2.2 数字信号处理器数字信号处理器用于对A/D转换器输出的数字信号进行处理和分析。

它能够对信号进行滤波、平均、峰值检测等操作，以提取出有用的信息。

同时，数字信号处理器还能够进行通信接口的处理，将处理结果传输给上位机或其他设备。

2.3 输出电路输出电路用于将数字信号转换为标准的电流或电压信号。

根据需要，输出电路可以将数字信号转换为0-20mA、4-20mA或0-5V、0-10V等不同的标准信号，以便于与其他设备进行连接和通信。

三、供电部分3.1 供电电源压力变送器通常需要外部供电，供电电源可以是直流电源或交流电源。

压力变送器的原理和分类压力变送器是一种常用于工业自动化控制系统中的传感器设备，它能够将压力信号转换为标准的电信号输出，以实现对压力参数的测量、监测和控制。

本文将介绍压力变送器的基本原理和常见的分类。

一、压力变送器的原理1. 压力传感器原理压力传感器是压力变送器的核心部件，它通过感受被测介质的压力信号，将压力转换为电信号输出。

常见的压力传感器原理有压阻式、电容式和电感式等。

2. 传感器与变送器的结合传感器检测到的压力信号需要经过处理后才能输出为标准的电信号，以便与控制系统进行通信。

变送器的作用就是将传感器采集到的压力信号进行放大、线性化和隔离等处理，最终输出为标准的电信号。

二、压力变送器的分类根据测量原理和结构特点，压力变送器可分为以下几类：1. 压阻式压力变送器压阻式压力变送器采用特殊的压阻元件，当被测介质的压力作用于压阻元件时，其电阻值发生变化，通过对电阻值进行测量和处理，转换为相应的电信号。

它具有简单、可靠、价格较低等特点，广泛应用于工业控制和仪表领域中。

2. 容式压力变送器容式压力变送器采用能够随压力变化而发生形变的柔性膜片或隔膜作为感应元件，通过测量膜片或隔膜的形变程度来间接测量压力。

它具有高精度、高稳定性、抗冲击性好等特点，广泛应用于流量、液位等精密测量领域。

3. 振动式压力变送器振动式压力变送器利用悬挂在晶体上的微小质量块，并通过质量块在介质压力作用下发生的微小振动来检测压力变化。

它具有响应速度快、可测低压、不易受介质性质和温度影响等特点，广泛应用于石油、化工等工业领域。

4. 电容式压力变送器电容式压力变送器利用被测介质的压力改变感应电容器之间的电容值发生变化，通过测量电容值来间接测量压力。

它具有高精度、高稳定性、抗干扰能力强等特点，广泛应用于医疗、航空航天等领域。

5. 压电式压力变送器压电式压力变送器利用压电材料的压力感应特性，将被测介质的压力转换为相应的电荷输出或电压输出。

它具有体积小、抗振、可靠性高等特点，广泛应用于汽车、航空等领域。

压力变送器工作原理压力变送器是一种常用的工业自动化仪器，用于测量液体或气体的压力，并将压力信号转换为标准的电信号输出。

本文将详细介绍压力变送器的工作原理。

一、压力变送器的基本构成1.1 压力传感器：用于感应被测介质的压力，并将压力转换为电信号。

1.2 信号调理电路：对传感器输出的信号进行放大、滤波、线性化等处理。

1.3 输出部分：将处理后的信号转换为标准的电信号输出，通常为4-20mA或0-10V。

二、压力变送器的工作原理2.1 压力传感器感应压力：当被测介质施加压力时，压力传感器内部的压力敏感元件（如应变片、电容器等）会产生位移或变化。

2.2 信号调理电路处理信号：传感器输出的微弱信号经过信号调理电路的放大、滤波等处理，使其符合标准的电信号输出要求。

2.3 输出部分输出电信号：经过处理后的信号被转换为标准的电信号输出，用于连接控制系统或显示仪表。

三、压力变送器的工作原理3.1 压力传感器的选择：根据被测介质的性质、测量范围、工作环境等因素选择合适的压力传感器。

3.2 信号调理电路的设计：根据传感器输出信号的特点设计合适的信号调理电路，确保输出信号的准确性和稳定性。

3.3 输出部分的校准：对输出部分进行校准，确保输出的电信号符合标准要求，提高测量的准确性。

四、压力变送器的应用领域4.1 工业自动化：压力变送器广泛应用于工业自动化领域，用于监测各种液体或气体的压力。

4.2 石油化工：在石油化工生产过程中，压力变送器用于监测管道压力、储罐压力等参数。

4.3 汽车制造：汽车制造过程中需要对发动机油压、制动系统压力等进行监测，压力变送器可以实现这些测量。

五、压力变送器的发展趋势5.1 远程监测：随着物联网技术的发展，压力变送器将更多应用于远程监测和控制领域。

5.2 智能化：压力变送器将逐渐实现智能化，具备自动校准、故障诊断等功能。

5.3 多参数测量：未来压力变送器可能会实现多参数（如温度、流量等）的同时测量，提高测量的全面性和准确性。

压力变送器的原理和分类1. 压力变送器的原理压力变送器是一种用于测量、变换和传递压力信号的装置。

它利用一种传感元件，将被测压力转换为与压力成正比的电信号或气动信号。

主要原理包括弹簧变形原理、压力传感元件原理以及电气信号转换原理。

1.1 弹簧变形原理压力变送器中常用的弹簧原理是指通过受力后的弹性形变，将被测压力转换为推动位移或转动，从而产生输出信号。

它采用了恒力弹簧或恒位移弹簧，在压力作用下发生变形，从而产生变量输出。

1.2 压力传感元件原理压力传感元件是压力变送器的核心部件，常见的有电阻应变式压力传感器和膜片式压力传感器。

电阻应变式压力传感器利用应变电阻的改变来检测压力变化，膜片式压力传感器则利用薄膜受力变形来测量压力。

1.3 电气信号转换原理压力变送器将压力信号转换为电信号的过程称为电气信号转换。

常见的转换方式有电阻变化、电容变化以及电压输出等。

根据具体应用，可以选择相应的信号转换原理。

2. 压力变送器的分类压力变送器根据不同的工作原理、测量范围和应用场合，被分为多种分类。

下面将介绍常见的压力变送器分类。

2.1 绝对压力变送器绝对压力变送器能够测量相对于真空压力零点的绝对压力，常见的应用领域包括高海拔地区气压测量、空气质量检测等。

2.2 相对压力变送器相对压力变送器测量的是相对于大气压力的压力值。

它通常用于气体压力、液体压力等的测量。

2.3 差压变送器差压变送器能够测量两个系统之间的压力差值，常见的应用场景包括压力过滤检测、流体泵测压等。

2.4 电容式压力变送器电容式压力变送器利用电容的变化来测量压力。

它具有灵敏度高、响应速度快等优点，广泛应用于工业自动化控制领域。

2.5 振动式压力变送器振动式压力变送器利用振动频率的变化来测量压力，适用于高温、高粘度液体的测量，如油井压力、炼油压力等。

2.6 数字式压力变送器数字式压力变送器通过内部的处理单元将模拟信号转换为数字信号，具有高精度、抗干扰能力强等特点，广泛应用于工业控制系统中。

压力变送器的原理一、机械式压力传感器机械式压力传感器是压力变送器的核心部件之一、它一般由弹性材料制成，例如硅胶、不锈钢等。

当受到外部压力作用时，弹性材料会产生形变，并将变化的压力转化为变形量。

这种变形量可以通过材料的线性弹性特性计算出压力的大小。

二、电气信号转换机械式压力传感器将压力转化为机械变形量后，需要将其转化为电信号。

常见的方式有电阻、电容和电感等。

其中，电阻式传感器是最常见的一种。

它通过压力作用下弹性材料的形变，使得电阻值发生变化。

这个变化的电阻值可以作为输出信号，经过一系列的信号处理和采样，最终输出成标准的电信号。

三、输出信号1.模拟信号输出：压力变送器通常将输出信号直接转化为标准的模拟电压或电流信号，例如4-20mA或0-10V等。

这种模拟信号输出可以直接连接到控制系统或显示设备上，方便实时监测和控制。

2.数字信号输出：随着数字化技术的不断发展，压力变送器也逐渐引入了数字信号输出。

常见的数字信号输出包括RS485、RS232、HART等。

数字信号输出具有高精度、抗干扰能力强、远距离传输等优点，方便数据的处理和存储。

四、温度补偿和校准1.温度补偿：压力变送器内置了温度传感器，能够实时感知环境温度的变化。

通过一定的算法处理，对压力信号进行温度补偿，消除温度对压力测量的影响，提高测量的准确性。

2.校准：压力变送器在制造和使用过程中，需要对其进行定期的校准，以确保输出信号的准确性和稳定性。

校准过程通常通过与标准仪器的比对，校正仪器的误差，使得输出信号与实际压力值更加接近。

在实际应用中，压力变送器通常与控制系统、数据采集系统等设备配合使用，实现对液体或气体压力的准确测量、监控和控制。

压力变送器广泛应用于石油化工、机械制造、电力设备等行业，在自动化过程中起到了重要的作用。

变送器工作原理变送器是一种用于传输和转换信号的重要设备，广泛应用于工业自动化领域。

它的主要作用是将一种形式的信号转换成另一种形式，从而实现不同设备之间的信号传递和匹配。

本文将介绍变送器的工作原理以及其在工业自动化中的应用。

一、变送器的基本原理1. 信号转换变送器主要通过信号转换来实现不同设备之间的通信。

它可以将一种形式的信号（如温度、压力、流量等）转换成标准的电信号（如电流、电压等），以便于在控制系统中进行处理和调节。

2. 信号调节变送器还可以对传感器采集到的信号进行调节，以适应控制系统的要求。

例如，当传感器采集到的信号范围过大或过小时，变送器可以通过增益和偏置的调节来使信号范围符合控制系统的要求。

3. 信号隔离变送器还具有信号隔离的功能，可以将输入信号和输出信号之间进行隔离，避免设备之间的干扰对信号传输和处理产生影响。

二、常见变送器类型及其工作原理1. 温度变送器温度变送器是应用最为广泛的一种变送器。

它通过温度传感器采集到的信号，经过放大和线性化处理后，转换成标准的电流或电压信号，以便于控制系统进行温度的检测、显示和控制。

温度变送器的工作原理主要包括两个方面：- 温度传感器信号采集：温度变送器通常使用热电偶或热敏电阻作为温度传感器，通过采集温度传感器所产生的微小电信号来获取温度值。

- 信号处理和转换：温度传感器采集到的微小电信号需要经过放大、线性化等处理，以提高信号的稳定性和可靠性，并转换成标准的电流或电压信号，以便于控制系统读取和处理。

2. 压力变送器压力变送器是一种将压力信号转换成标准电信号的设备。

它通过压力传感器采集到的压力信号，经过放大、线性化和调节等处理后，转换成标准的电流或电压信号，以便于控制系统进行压力的检测、显示和控制。

压力变送器的工作原理主要包括两个方面：- 压力传感器信号采集：压力变送器通常使用压电传感器或压阻传感器作为压力传感器，通过采集压力传感器所产生的微小电信号来获取压力值。

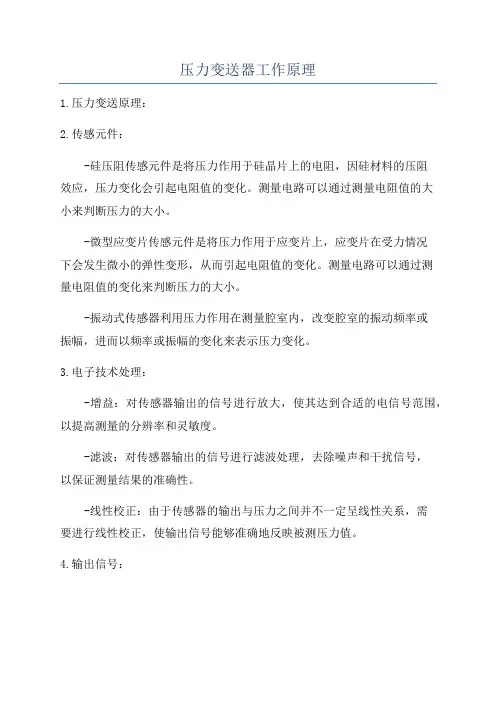

压力变送器工作原理
1.压力变送原理：
2.传感元件：
-硅压阻传感元件是将压力作用于硅晶片上的电阻，因硅材料的压阻
效应，压力变化会引起电阻值的变化。

测量电路可以通过测量电阻值的大
小来判断压力的大小。

-微型应变片传感元件是将压力作用于应变片上，应变片在受力情况
下会发生微小的弹性变形，从而引起电阻值的变化。

测量电路可以通过测
量电阻值的变化来判断压力的大小。

-振动式传感器利用压力作用在测量腔室内，改变腔室的振动频率或
振幅，进而以频率或振幅的变化来表示压力变化。

3.电子技术处理：
-增益：对传感器输出的信号进行放大，使其达到合适的电信号范围，以提高测量的分辨率和灵敏度。

-滤波：对传感器输出的信号进行滤波处理，去除噪声和干扰信号，
以保证测量结果的准确性。

-线性校正：由于传感器的输出与压力之间并不一定呈线性关系，需
要进行线性校正，使输出信号能够准确地反映被测压力值。

4.输出信号：
通常情况下，压力变送器的输出信号为标准电信号，如电压信号0-
5V、0-10V或电流信号4-20mA等。

这些信号可以直接供给控制系统、记
录仪或计算机等进行处理、显示和操作。

总结：
压力变送器的工作原理主要基于压力的变送原理、传感元件和电子技
术的结合。

其主要通过传感元件将被测流体或气体中的压力转换为电信号，然后通过电子技术的处理将压力信息转化为标准电信号输出。

压力变送器
在工业领域中具有广泛的应用，常见于石油、化工、电力、冶金等行业的
流程控制和计量领域。

压力变送器的原理及应用
压力变送器是一种用于测量、转换和传输压力信号的装置，它在工业自动化控
制系统中起着至关重要的作用。

本文将从压力变送器的原理和应用两个方面进行介绍。

首先，我们来了解一下压力变送器的原理。

压力变送器的工作原理是利用压力
感应元件（如薄膜、应变片等）受压后产生的微小变形，通过电子元件将这种变形转换为标准的电信号输出。

一般来说，压力变送器的感应元件受到压力作用后，会产生微小的位移，这个位移会引起电桥电阻的变化，通过电子元件的放大和处理，最终输出标准的电信号（如4-20mA、0-5V等）。

这样的电信号可以方便地传输到
控制室或监控系统，实现对压力信号的准确测量和监测。

其次，我们来谈一谈压力变送器的应用。

压力变送器广泛应用于各种工业领域，如石油化工、电力、冶金、水利等。

在这些领域中，压力变送器可以用于测量和控制各种介质的压力，如液体、气体等。

比如，在石油化工行业，压力变送器可以用于监测管道压力，保证管道的正常运行；在电力行业，压力变送器可以用于监测锅炉压力，确保锅炉的安全运行。

此外，压力变送器还可以与其他仪表和控制设备配合使用，组成自动化控制系统，实现对压力的精确控制和调节。

总的来说，压力变送器是一种非常重要的工业自动化控制装置，它的原理是利
用压力感应元件产生微小变形，通过电子元件将这种变形转换为标准的电信号输出；在应用方面，压力变送器广泛应用于各种工业领域，可以用于测量和控制各种介质的压力，同时还可以与其他仪表和控制设备配合使用，实现对压力的精确控制和调节。

希望本文能够帮助大家更好地了解压力变送器的原理和应用。

常见压力变送器的原理及其应用一、压力变送器的原理压力变送器是一种测量压力并将其转换为电信号的装置。

它通常包括传感器、信号转换器和输出电路三部分。

具体来说，压力变送器的工作原理如下：1.传感器：压力传感器通常由弹性元件和传感器模块组成。

当被测压力作用在弹性元件上时，弹性元件会发生形变。

传感器模块通过检测弹性元件的形变来获取压力信息。

2.信号转换器：传感器模块将检测到的压力信号转换为标准的电信号，如电压或电流信号。

信号转换器通常包括放大、滤波和线性化等环节，以确保输出信号的准确性和稳定性。

3.输出电路：将信号转换器输出的电信号经过进一步处理后，可用于显示、记录或传输。

输出电路通常包括补偿、校准和隔离等功能，以满足不同应用场景的需求。

二、常见压力变送器的应用压力变送器在工业自动化领域广泛应用，下面列举了几个常见的应用场景：1. 工业过程控制•控制和监测压力变送器常用于工业过程控制系统中。

通过测量和控制管道系统、压力容器和设备中的压力，可以确保工艺过程的稳定性和安全性。

例如，在油气开采中，压力变送器可用于监测井口的压力，以控制油井的产量和保持井口安全。

2. 液位测量•压力变送器可以通过测量液体对容器底部的压力来实现液位的测量。

这种方法特别适用于高温、高粘度或腐蚀性液体的测量。

压力变送器可以应用于化工、石油、水处理等领域的储罐、槽或管道系统中。

3. 气体流量测量•压力变送器可以通过测量气体在管道中的压力变化来实现气体流量的测量。

结合其他参数，如温度和密度，可以计算出气体流量。

这种测量方法广泛应用于空压机、燃气管道和空气处理系统等领域。

4. 汽车制造•压力变送器在汽车制造过程中起着重要作用。

例如，在制动系统中，压力变送器用于测量制动液的压力，以确保制动系统的正常工作。

在发动机系统中，压力变送器用于监测燃油压力，以确保燃油供应的稳定性和准确性。

5. 空调与供热系统•压力变送器在空调和供热系统中可以得到广泛应用。
