8路高速高步数据采集卡（USB_DAQ_XF4626）使用说明

一．接口及接线说明：

按图中箭头方向，从上到下，16个接线端子，依次是:AIN0、AIN1、AIN2、AIN3、AIN4、

AIN5、AIN6、AIN7、GND、DI0、DI1、DI2、DI3、DI4、VOH、AGND。

1. AIN0-AIN7为8路同步电压信号，电压信号检测范围：-5V~+5V，-10V~+10V，可以通过软

件选择，信号电压值不能大于16V，否则会烧坏AD;

2. DI0-DI4为5路开关量输入检测，兼容TTL电平，默认为高电平。

3. VOH为采集卡稳压输出，电压范围为0-24V，默认已调为12V，方便给传感器等外接电路供

电，但要注意切勿发生短路；

二．软件使用说明:

1. 安装驱动程序

用USB线连接采集卡到电脑，弹出的找到新硬件向导，选择从列表或指定位置安装（高

级）（S），点击下一步。（此USB芯片有2个USB口，A和B，分别安装即可）

点击“浏览”，找到“USB驱动程序”文件夹，确定。如下图所示，然后点击“下一步”。

如弹出如下对话框，请选择“浏览”并找到USB驱动文件夹中的文件ftdibus.sys，32位系统请安装“32位系统”文件夹中对应驱动，64位系统请安装“64位系统”文件夹中对应驱动。

确定，即可自动进行USB驱动程序的安装，如下图所示：

此时，还会弹出USB_B口的驱动安装，操作同上。

USB驱动程序安装成功以后，可以在设备管理器中查看，在“通用串行总线控制器”中，

可以看到如下图红框中所示的2个USB设备。

注意：如果设备管理器中没有看到USB设备，请重新安装USB驱动程序。

2. 打开Labview上位机数据采集软件或打包好的EXE，采集数据

按照接线说明，连接信号线，可同时实时测量和控制所有模拟量和数字时的变化。

可在程序左侧设置测量范围为-5V~+5V或-10V~+10V，范围小，精度高，范围大，精度相

对降低。测量范围的设置可在“停止测量”之后，设置好之后，点击“开始测量”即可。

程序运行时间设置框内设置程序运行的时间，由于是高速采样，数据全部保存，瞬间就会

吃掉您的硬盘（1小时约9G），具体请参照数据存储部分详细说明。

数据处理设置，可以选择原始高速采样数据（即不做任何处理）或中值滤波，中值滤波的

作用：1.提高精度，减小噪声的干扰；2.降低采样率，使采样率可以设置（原始数据采样率不能

设置）。

采样率设置，只有在“数据处理设置”中设置为中值滤波的时候，才是有效的，否则请不

要修改，保持默认值100。采样率设置范围为1-1000，也就是设置为中值滤波的情况下，每秒

可以将采样率设置为1-1000之间的任一值，超过120时，实际的采样率为120。

保存数据设置，可以设置为保存原始数据或中值滤波之后的数据。保存原始数据，数据量

非常庞大，1小时约9G，请根据实际情况控制采样时间。默认设置为中值滤波之后的数据。

数据存储目录，可手动输入或通过右侧对话框按钮选择，建议选择剩余空间较大的盘。

点击“开始测量”，即可打开USB设备并采集数据，所有的输入和输出是同时进行的，8

路AD是高速同步的，保留相位信息。注意：测量过程中请确保USB连接是成功的，并且测量

始测量”。

注意：不接信号线的AIN输入口，由于信号是不确定的，所以会有随机的电压值显示，这

是正常情况，具体请查阅AD相关资料。参考方法：不用的AIN输入端全部接AGND。

点击“停止测量”，可以停止数据的采集过程，再次点击“开始测量”，可以继续采集数据。

要退出程序，请先点击“停止测量”，然后点击“退出程序”。

3.保存数据

存储目录：可以在软件界面上选择数据存储目录，或者手动输入路径，程序会自动生成以

当前日期和时间为文件名字的EXCEL文件(文件名同时包括“文件标识”和“文件序号”)，如

下图所示：

可用EXCEL或WPS打开文件查看数据，如下图所示：

数据存储注意事项：

1. 200KHz高速实时采样，数据量非常庞大，每秒钟约2.5M的数据，采集1分钟的数据文

件大约为150M，1小时的数据文件大给为9G，因此，请处理好数据存储，否则，您的硬盘可

能很快就要被吃掉了。建议：设置好程序运行的时间或保存中值滤波之后的数据，请根据实际

需要进行处理。

2. 超过65536行显示不了的问题，请参照以下方法处理：

（1）.使用WPS

采集卡使用注意事项 1. 如果接上USB采集卡，开始测量程序无反应，重新插拔或重新安装USB驱动即可。

2. 电压信号测量范围为-5V到+5V，或-10V到+10V，AD芯片带超限保护，但信号最大值不能

超过16V，否则会烧坏AD。

3. 接线座自带0-24V电压输出，默认为12V输出，方便给传感器等电路模块供电，但要注意使

用过程中接线正确，切勿发生短路。合作 & 交流感谢您使用USB系列数据采集卡！

本公司开发有多种USB数据采集卡，如有需要，可联系我公司。

另外，提供采集卡硬件、软件开发定制服务, 以及各种模拟信号、光电信号、传感器信号

等信号的测量与控制、步进电机控制系统、直流伺服电机控制系统、工业现场检测等方面的硬

件和软件开发。联系人：郭工

邮箱：xinfengcekong@gmail.com 或358094826@qq.com

QQ： 358094826

USB-2404 4通道24位156KHz SPS同步采集16路DI，16路DO卡用户手册说明书

技术支持：-1-版本：5.30USB-24044通道24位156KHzSPS同步采集16路DI，16路DO卡用户手册北京新超仁达科技有限公司20120122．10版权所有(C)北京新超仁达科技有限公司2012在无北京新超仁达科技有限公司优先书面授权书前提下，此出版物任何一个部分不可通过任何形式进行复制、修改和翻译。对于非法复制、修改和翻译商业行为，将根据国家知识产权相关法律追求其法律责任。从此文件发布日期起，在此发表的是当前或者拟定的信息。由于我们会不断对产品进行改进和增加特征，此出版物中的信息如有变动恕不另行通知。技术支持：************-2-版本：5.30一、前言....................................................................................................................................................................3二、概述....................................................................................................................................................................3三、产品应用............................................................................................................................................................3四、性能特点............................................................................................................................................................3五、技术参数............................................................................................................................................................4六、工作原理............................................................................................................................................................46.1、逻辑框图..................................................................................................................................................46.2、工作原理简述..........................................................................................................................................46.3、触发模式..................................................................................................................................................56.3.1、软启动：......................................................................................................................................56.3.2、外触发：......................................................................................................................................56.4、SDRAM中数据存放顺序...........................................................................................................................56.5、FIFO容量.................................................................................................................................................56.6、批量数据的传输......................................................................................................................................5七、信号定义............................................................................................................................................................67.1、模拟输入输出引脚定义..........................................................................................................................67.2、数字量输入、输出引脚定义..................................................................................................................77.3、ID设置：（四位拨码开关SW设置）......................................................................................................87.4、双极性模拟量输入的电压换算..............................................................................................................8八、常用信号连接....................................................................................................................................................98.1、外部模拟输入差分信号..........................................................................................................................98.2、数字量输入...............................................................................................................................................98.3、数字量输出...............................................................................................................................................9九、软件..................................................................................................................................................................109.1、驱动安装.................................................................................................................................................109.2、测试程序................................................................................................................................................139.3、函数调用说明........................................................................................................................................139.3.1、库中部分函数说明:..................................................................................................................139.3.2、函数调用注意事项......................................................................................................................189.4、DLL函数全部是WINAPI调用约定的，即__stdcall接口.................................................................189.5、驱动文件................................................................................................................................................18十、编程指导..........................................................................................................................................................1810.1、VC程序编程说明.................................................................................................................................1810.2、VB程序编程说明.................................................................................................................................1910.3、LabVIEW程序编程说明......................................................................................................................2010.4、Delphi程序编程说明...........................................................................................................................20十一、维修服务......................................................................................................................................................2111.1、产品完整性..........................................................................................................................................2111.2、维修......................................................................................................................................................2111.3、服务......................................................................................................................................................21

PCI数据卡采集与USB采集设备的使用

一实验目的

学习使用LabVIEW配置PCI接口内置式数据采集卡进行数据采集的方法；熟悉外置式便携测试仪器的概念，了解其产品特点与使用场合，学习使用USB接口的数据采集装置进行数据采集和信号发生。

二实验设备

1、安装有LabVIEW 8.6计算机

2、安装有NI-DAQ 8.6的计算机

3、系统支持的PCI数据采集设备(DAQ)（ＮＩ公司的NI-PCI6014数据采集卡）。

4、安装有100MHz Handyscope HS3型多功能测试仪的PC

5、HP惠普示波器探针工具包，空闲USB2.0接口

6、荷兰TiePie Engineering公司USB接口高速多功能测试仪一台，参数如下，

输入：2通道，分辨率12~16位，最高采样率100MHz，最大测试电压200V。

输出：14位精度，50MSamples/s，0~±12V。

三实验原理

一个DAQ系统通常包括：数据采集DAQ设备，传感器，转换器，信号调节以及一套用于获得、处理数据和分析、显示、存储数据的软件。基于计算机的测量系统，一般需要先通过传感器（或变送器）将物理信号转换成电信号（如电压或电流）。在大多数情况下，在信号输入DAQ之前，还必须使用信号调理设备对所测量的信号进行放大和滤波，以提高信号增益和消除噪声干扰。

一般而言，所有能够在计算机控制下完成数据采集和控制任务的板卡产品都称为DAQ产品。它们可以被分为内插式（plug-in）板卡和外挂式两大类。内插式DAQ板卡包括基于ISA，PCI，PXI/Compact PCI，PCMCIA等总线的板卡，速度快，性能参数较高，适合大型的测试和控制场合，但不适合现场测试场合；外挂式DAQ板卡包括USB，PCMCIA，IEEE1394，RS232/RS485和并口板卡，用户可以将其带入工作测试现场，进行远程数据采集和控制应用，使用方便，但性能参数相对较低。

USB接口 12位AD采集器使用说明

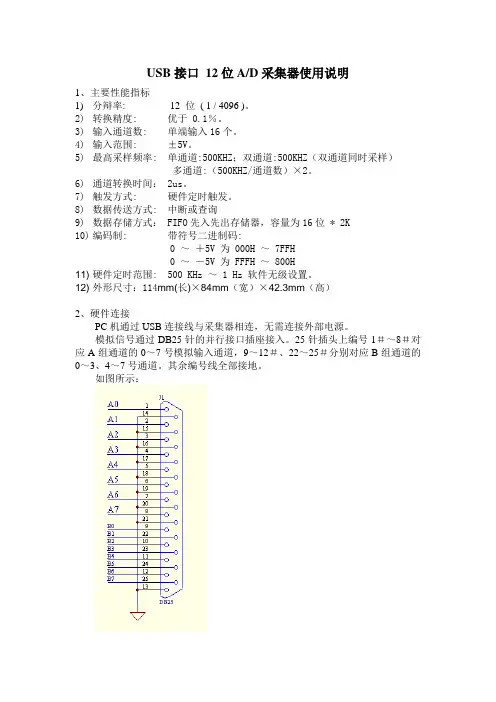

USB接口 12位A/D采集器使用说明
