耐压测试仪(CS2670)操作说明

耐压测试仪操作指导书1000字

耐压测试仪是电子测试仪器的一种，可以用来测试高压设备和产品的耐压强度。以下是耐压测试仪的操作指导书：

一、启动测试仪器

1、打开测试仪电源开关，此时测试仪器开始供电。

2、将测试仪器连接到待测产品或设备上，确保连接牢固。

3、打开测试仪器的仪表面板，将测试仪器设置到正确的测试模式。

4、检查仪表面板上的指示灯和数字显示屏，确保测试仪器正常工作。

二、设置测试仪器参数

1、根据需要调节测试仪器的电压和电流设置。

2、选择适当的测试时间和结束条件。

3、选择测试模式，如AC、DC等。

三、开始测试

1、按下测试按钮，测试仪器开始输出电压。

2、观察待测产品或设备上的电流表和电压表，确保电压和电流达到目标值。

3、等待测试结束。

四、分析测试结果

1、观察测试结果，判断产品或设备是否符合测试标准。

2、如测试结果不符合标准，检查测试仪器和待测产品或设备的连接是否正常。

3、根据测试结果进行必要的调整或更改。

五、关闭测试仪器

1、关闭测试仪器的电源开关。

2、断开测试仪器与待测产品或设备的连接。 3、清除仪表面板上的测试数据记录。

以上是耐压测试仪的操作指导书，需要使用者仔细阅读和操作，以确保测试结果的准确性和安全性。

XX有限公司

操 作 指 导 书 文 件 编 号

版 本 号

标 题 耐压测试仪操作指导书 生 效 日 期 年 月 日

页 次 第 页 共 页

一、使用前注意事项：

1、必须使用三眼电源插座，三眼电源插座中间点一定要接地，避免接触外壳时发生意外触

电事故。

2、仪器后面板的接地柱要用AVR0.75的多股线接地良好，避免人接触外壳发生意外触电事故。

3、使用人员应带绝缘橡皮手套，脚下垫绝缘橡皮垫，以防电压危险。

4、打开电源前一定要把“电压调节”度盘逆时针方向旋转到底（“0”位置）。

5、测试以外的时间，“电压调节”度盘也逆时针旋到“0”位置，为安全起见，还要按下“复

位”按钮，使输出电压断开（即测试红灯不亮）。

6、在拨动电压范围之前，要保证仪器处于“复位”状态，并且电压调节能到“0”位。

7、绝不要在加有测试电压的情况下，将导线接到或拔出被测物体，并且也不要接触被测物

体及导线。

8、在连接或接触测试导线前，一定要保证输出电压表为“0”以及“复位”状态。

9、万一发生紧急情况，应立即切断电源，拔出高压测试线。

10、 “测试报警灯”烧坏，应立即替换。

二、操作步骤：

1、先确定“电压调节”调节盘已置于“0”位置后，再打开电源开关。

2、按下“电压范围”开关，选择合适的电压范围，按下“启动”开关，旋转“电压调节”

至需要的测试电压。

3、调节“漏电流”按钮，选择合适的漏电流参考值。

4、在确定输出电压表的指示为“0”而且“测试报警”灯不亮的情况下，用地端的测试导

线连接被测物，然后，将高压端的测试导线连接到被测物。

5、“手动”测试：

A、将“定时”开关指向“手动”，按下“启动”按钮测试接通，测试灯点亮，这表示准

备施加测试电压，然后顺时针旋转“电压调节”盘到需要值，使测试电压加到被测

物上。

拟制 审核 批准

耐压测试仪操作说明 文件编号

文件版本 A/0

生效日期

文件页码

目 的：

规范仪器的操作步骤，提高测试的准确度。

适用范围：

适用于家用和类似用途电器耐压测试。

责任部门：

公司内部所有使用耐压测试仪的部门。

操作说明：

1、 打开电源开关,仪器处于复位状态。

2、 将输出电压旋钮至“0"位置,选择是否定时测试。

3、 设置对应的泄漏电流,调节“预置调节"电位器至设定报警值,然后将“预置测试"开关弹出处于测试状态。

4、 选择对应的交流或直流电压测试型式。

5、 将被测件的电源线的L/N线与仪器前板的被测试端线相连接。

6、 按下启动按钮,缓慢调节输出电压旋钮,使输出电压至所需值。

7、 用测试棒测试短接仪器被测试端输出线，检测仪器是否正常。

8、 重复第6条，准备进入测试。

9、 用测试棒测试被测件的可触及金属部件（如果外壳是塑胶件，需用金属泊将其覆盖）。

10、 测试完毕,按下复位按钮结束测试。

注意事项：

1、 该设备电源AC 220V 50HZ。

2、 测试人员在测试过程中必需带绝缘手套。

3、 测试人员和仪器工作台必需用绝缘层垫上。

4、 非专业测试人员不允许碰测试仪器。

5、 在测试过程中,不要用手去触摸被测产品的带电部件。

6、 不要用高压棒与仪器的外壳电路。

7、 在预置各顶功能之前,要将仪器处于设置状态。

8、 万一发生意外,请立刻关闭电源。

编 制 审 核 批 准

日 期 日 期 日 期

企业网址：

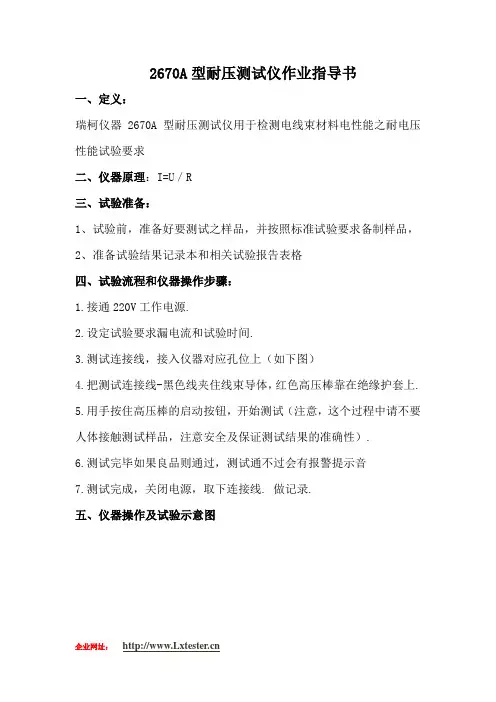

2670A型耐压测试仪作业指导书

一、定义：

瑞柯仪器2670A型耐压测试仪用于检测电线束材料电性能之耐电压性能试验要求

二、仪器原理：I=U／R

三、试验准备：

1、试验前，准备好要测试之样品，并按照标准试验要求备制样品，

2、准备试验结果记录本和相关试验报告表格

四、试验流程和仪器操作步骤：

1.接通220V工作电源.

2.设定试验要求漏电流和试验时间.

3.测试连接线，接入仪器对应孔位上（如下图）

4.把测试连接线-黑色线夹住线束导体，红色高压棒靠在绝缘护套上.

5.用手按住高压棒的启动按钮，开始测试（注意，这个过程中请不要人体接触测试样品，注意安全及保证测试结果的准确性）.

6.测试完毕如果良品则通过，测试通不过会有报警提示音

7.测试完成，关闭电源，取下连接线. 做记录.

五、仪器操作及试验示意图 企业网址： 企业网址：

六、仪器保养及维护要求（瑞柯仪器提示）

1.请保证稳定的输入电源.

2.规范的操作流程

3．提供安全、通风、常温环境.

4.试验完毕后请及时清理使用过和未试验之样品.保证环境整洁.

5.本仪器操作人员需得到培训合格方可使用，未经培训之人员，请勿接触及操作本仪器.
