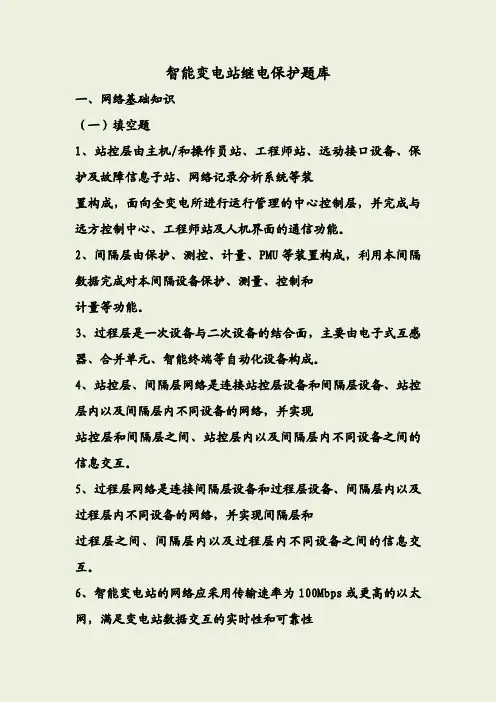

智能变电站继电保护题库
一、网络基础知识
（一）填空题
1、站控层由主机/和操作员站、工程师站、远动接口设备、保
护及故障信息子站、网络记录分析系统等装
置构成，面向全变电所进行运行管理的中心控制层，并完成与
远方控制中心、工程师站及人机界面的通信功能。
2、间隔层由保护、测控、计量、PMU等装置构成，利用本间隔
数据完成对本间隔设备保护、测量、控制和
计量等功能。
3、过程层是一次设备与二次设备的结合面，主要由电子式互感
器、合并单元、智能终端等自动化设备构成。
4、站控层、间隔层网络是连接站控层设备和间隔层设备、站控
层内以及间隔层内不同设备的网络，并实现
站控层和间隔层之间、站控层内以及间隔层内不同设备之间的
信息交互。
5、过程层网络是连接间隔层设备和过程层设备、间隔层内以及
过程层内不同设备的网络，并实现间隔层和
过程层之间、间隔层内以及过程层内不同设备之间的信息交
互。
6、智能变电站的网络应采用传输速率为100Mbps或更高的以太
网，满足变电站数据交互的实时性和可靠性
要求。
7、智能变电站自动化系统网络在逻辑结构上可分成站控层网
络、间隔层网络和过程层网络，物理结构上宜
分成站控层/间隔层网络和过程层网络。
8、智能变电站的站控层、间隔层网络和过程层网络宜独立组
网，不同网络之间应在物理上相互独立。
9、智能变电站网络应具备网络风暴抑制功能、具备“故障弱
化”的特性，即具有一定的容错能力，单点故
障不能影响整个网络的正常工作。
10、智能变电站网络应具备通信工况、网络流量等指标的监视
功能。
12、过程层网络设计必须满足GB/T14285继电保护选择性、速
动性、灵敏性、可靠性的要求。
13、站控层、间隔层MMS信息主要用于间隔层设备与站控层设
备间通信，应具备间隔层设备支持的全部功能，
其内容应包含四遥信息及故障录波报告信息。
14、MMS报文采用请求/响应、总召、周期报告上送、突发报告
上送、文件传输等服务形式；站控层MMS信息
应在站控层、间隔层网络传输。
用电信息采集终端异常原因分析及防范措施
一、异常原因分析
1.设备故障：用电信息采集终端可能存在硬件或软件故障，例如电路问题、传感器损坏、操作系统不稳定等，这些故障可能导致采集终端无法正常工作或产生错误的数据。
2.通信异常：用电信息采集终端需要与其他设备进行通信，例如与电表、服务器或云平台进行数据传输。如果通信链路不稳定、信号干扰或网络故障，可能导致数据传输失败或传输的数据出现错误。
3.人为因素：人为操作不当也是用电信息采集终端异常的原因之一。例如误操作、操作失误、错误设置参数等，可能导致采集终端无法正常运行或产生错误的数据。
4.外部干扰：用电信息采集终端可能受到外部环境的干扰，例如电磁干扰、电力噪声等，这些干扰可能导致采集终端工作异常或数据错误。
二、防范措施
1.定期维护：定期对用电信息采集终端进行检查和维护，包括硬件设备的检查、传感器的校准和更新、软件系统的更新等，确保设备正常工作。
2.通信保障：采用可靠的通信链路和网络设备，确保与其他设备的稳定通信。可以使用专用通信线路、增加通信设备冗余、加密通信等手段保障通信的稳定性和安全性。
3.操作培训：针对用电信息采集终端的操作人员进行培训，提高其操作技能和意识。让操作人员了解设备的工作原理、操作流程和常见故障处理方法，减少人为操作失误的发生。
4.环境保护：将用电信息采集终端安装在较为安全、稳定的环境中，避免受到外部干扰。可以采取屏蔽设备、提供稳定的电源、隔离电磁干扰等措施来保护设备。
5.数据校验：在数据采集和传输过程中，进行数据的校验和验证。可以采用校验位、CRC码或其他校验机制，确保数据的准确性和完整性。
通过定期维护、通信保障、操作培训、环境保护和数据校验等措施，可以有效预防和解决用电信息采集终端异常的问题，确保用电信息采集的准确性和稳定性。
专变电能量采集终端故障原因分析及处理措施
专变电能量采集终端故障原因分析及处理措施
汪洋
（石家庄供电公司石家庄050010）
1 概述
专变电能量采集基本实现了高压
电能量采集管理系统与传统电能量采集管理系统相比较，在通信方式、安装范围、信息采集量及整个系统的技术水平上都有很大提高。其系统在充分利用现有资源的基础上，又充分发挥了电子、计算机、网络和通信技术的作用．使电力生产和经营管理模式发生了质的飞越。
2系统结构介绍
2.1 电能量采集管理系统的硬件及其功能设计
电能量采集管理系统由智能电表、集中器、网络表、通讯系统、以及主站系统五部分组成。
2.1.1 智能电表
石家庄电网采用北京振中、深圳浩宁达、北京福星晓诚、深圳科陆等公司生产的智能电表。各个厂家的智能电表虽然采用不同的通讯规约，但是抄表和通讯的原理基本一致。主要分为电子式多功能电能表和电子式载波分时预付费电能表。基本实现瞬时电量（包括电流、电压、功率、功率因数等）、正反向有无功分时电量、负荷率、峰值、峰谷比等。
2.1.2 集中器
集中器负责电能信息的采集、数据管理、数据传输及执行或转发主台下发的控制命令。以北京晓程集中器为例，传输通道采用220V电力线，同步传输，速率为500/1000bps。载波技术采用了直序扩频（DS-SS）、PSK（相移键控）方式、半双工通信。具有如下优点：●抗干扰能力强
●可以同频工作
●便于实现多址通信 低压载波集中器的主要作用：
●自动抄表任务配置
●电表数据储存
●上行、下行支持多种信道传输。
2.1.3 网络通讯
GPRS数据业务，是GPRS终端通过经中国移动网络到专用的私网APN通道并加装了防火墙；主站与终端加密通讯，确保数据的安全性。
石家庄供电公司目前采用的集中器-载波电能表的方式，上行通道选择GPRS以利于事件主动上报的大方向，同时在系统建设上充分利用已有负荷管理系统主站软、硬件资源，实现系统要求的全部功能。
１６６ 应用方法论 科２ｏ１ ２蒜１５霾 Ｌ 年第期

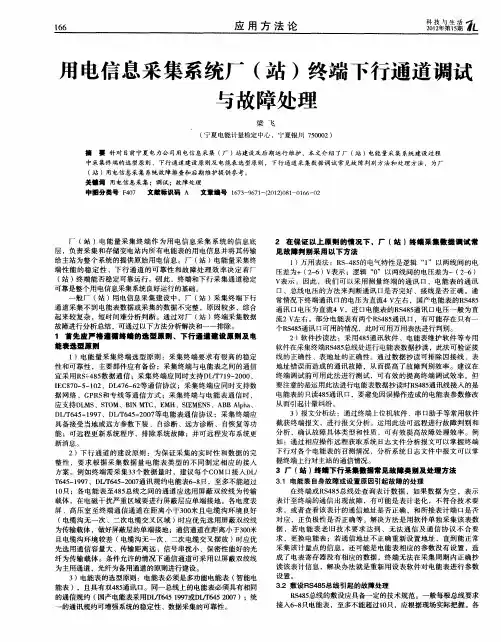

用电信息采集系统厂（站）终端下行通道调试
与故障处理
梁飞
（宁夏电能计量检定中心，宁夏银川７５０００２）
摘要针对目前宁夏电力公司用电信息采集（厂）站建设及后期运行维护，本文介绍了厂（站）电能量采集系统建设过程
中采集终端的选型原则、下行通道建设原则及电能表选型原则，下行通道采集数据调试常见故障判别方法和处理方法，为厂
（站）用电信息采集系统故障排查和后期维护提供参考。
关■词用电信息采集；调试；故障处理 中圈分类号Ｆ４０７ 文献标识码Ａ 文章编号１６７３—９６７１一（２０１２）０８１一ｏ１６６—０２
厂（站）电能量采集终端作为用电信息采集系统的信息底 层，负责采集和存储变电站内所有电能表的用电信息并将其传输 给主站为整个系统的提供原始用电信息。厂（站）电能量采集终 端性能的稳定性、下行通道的可靠性和故障处理效率决定着厂
（站）终端能否稳定可靠运行。因此，终端和下行采集通道稳定 可靠是整个用电信息采集系统良好运行的基础。
一般厂（站）用电信息采集建设中，厂（站）采集终端下行
通道采集不到电能表数据或采集的数据不完整，原因较多，综合 起来较复杂，短时间难分析判断。通过对厂（站）终端采集数据 故障进行分析总结，可通过以下方法分析解决和一一排除。 １首先应严格遵循终螬的选型原则、下行通道建设原则及电
能衰选塑原则
１）电能量采集终端选型原则：采集终端要求有很高的稳定
性和可靠性，主要部件应有备份；采集终端与电能表之间的通信 宜采用ＲＳ＝－４８５数据通信；采集终端应同时支持ＤＬ／Ｔ７１９—２０００、 ＩＥＣ８７０—５—１０２、ＤＬ４７６—６２等通信协议；采集终端应同时支持数
据网络、ＧＰＲＳ和专线等通信方式；采集终端与电能表通信时， 应支持ＤＬＭＳ、ＳＴＯＭ、ＢＩＮ ＭＴＣ、ＥＭＨ、ＳＩＥＭＥＮＳ、ＡＢＢ Ａ１ｐｈａ、
ＤＬ／Ｔ６４５－１９９７、ＤＬ／Ｔ６４５—２００７等电能表通信协议；采集终端应
