施密特触发器电路及工作原理详解什么叫触发器施密特触发电路（简称）是一种波形整形电路，当任何波形的信号进入电路时，输出在正、负饱和之间跳动，产生方波或脉波输出。
不同于比较器，施密特触发电路有两个临界电压且形成一个滞后区，可以防止在滞后范围内之噪声干扰电路的正常工作。
如遥控接收线路，传感器输入电路都会用到它整形。

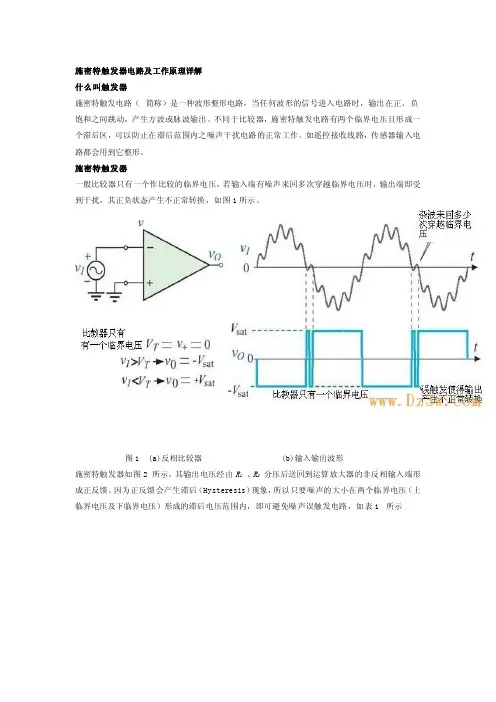

施密特触发器一般比较器只有一个作比较的临界电压，若输入端有噪声来回多次穿越临界电压时，输出端即受到干扰，其正负状态产生不正常转换，如图1所示。
图1 (a)反相比较器 (b)输入输出波形施密特触发器如图2 所示，其输出电压经由R1、R2分压后送回到运算放大器的非反相输入端形成正反馈。
因为正反馈会产生滞后（Hysteresis）现象，所以只要噪声的大小在两个临界电压（上临界电压及下临界电压）形成的滞后电压范围内，即可避免噪声误触发电路，如表1 所示图2 (a)反相斯密特触发器 (b)输入输出波形反相施密特触发器电路如图2 所示，运算放大器的输出电压在正、负饱和之间转换:νO= ±Vsat。
输出电压经由R1 、R2分压后反馈到非反相输入端：ν+= βνO，其中反馈因数=当νO为正饱和状态（+Vsat）时，由正反馈得上临界电压当νO为负饱和状态（- Vsat）时，由正反馈得下临界电压V TH与V TL之间的电压差为滞后电压：2R1图3 (a)输入、输出波形 (b)转换特性曲线输入、输出波形及转换特性曲线如图3(b)所示。
当输入信号上升到大于上临界电压V TH时，输出信号由正状态转变为负状态即：νI ＞V TH→νo = - Vsat当输入信号下降到小于下临界电压V TL时，输出信号由负状态转变为正状态即：νI ＜V TL→νo = + Vsat输出信号在正、负两状态之间转变，输出波形为方波。
非反相施密特电路图4 非反相史密特触发器非反相施密特电路的输入信号与反馈信号均接至非反相输入端，如图4所示。
施密特触发器的电路功能施密特触发器是一种基本的电子元件，常用于数字电路中，在许多应用中都有重要的作用。
它具有自锁、滞后、非线性和放大等特性，可以在数字电路中实现多种功能。
本文将对施密特触发器的电路功能进行详细介绍。
一、施密特触发器的基本结构施密特触发器由两个晶体管和几个电阻组成。
其中一个晶体管为NPN 型，另一个为PNP型。
这两个晶体管的发射极通过两个电阻相连，形成一个正反馈回路。
当输入信号达到某一阈值时，输出会从高电平转换为低电平或从低电平转换为高电平。
二、施密特触发器的工作原理当输入信号为低电平时，NPN型晶体管截止，PNP型晶体管导通，输出端Q1输出高电平；当输入信号为高电平时，NPN型晶体管导通，PNP型晶体管截止，输出端Q1输出低电平。
当输入信号变化到达某一阈值时（称为上升沿或下降沿），由于正反馈作用产生了滞后效应，在此情况下输出端Q1的电平状态将发生反转，即从高电平变为低电平或从低电平变为高电平。
这种特性使得施密特触发器可以用于数字信号的处理。
三、施密特触发器的电路功能1. 自锁功能当输入信号达到某一阈值时，输出端Q1的状态会发生反转，并且保持在相反状态，直到下一个输入信号到达阈值。
这种特性称为自锁功能。
施密特触发器可以用于数字计数器、计时器和频率分频器等应用中。
2. 滞后功能由于正反馈回路产生的滞后效应，当输入信号变化达到阈值时，输出端Q1的状态不会立即改变，而是需要一定时间才能完成状态转换。
这种特性称为滞后功能。
施密特触发器可以用于去除噪声和抖动等应用中。
3. 非线性功能施密特触发器具有非线性放大作用，可以将输入信号放大到输出端，并且不会出现负反馈现象。
因此，在数字电路中常用施密特触发器来实现逻辑门、振荡器和计数器等应用。
4. 放大功能由于正反馈回路产生的放大效应，当输入信号达到阈值时，输出端Q1的状态会发生反转，并且输出信号的幅度将增大。
这种特性称为放大功能。
施密特触发器可以用于数字信号的放大和处理。
施密特触发器的应用一、引言施密特触发器是一种常见的电子元件，广泛应用于数字电路中。
其主要作用是在输入信号的变化过程中，产生稳定的输出信号。
本文将介绍施密特触发器的原理和几个常见的应用场景。
二、施密特触发器的原理施密特触发器由两个三极管组成，分别是PNP型和NPN型。
当输入信号的电压超过一定的阈值电压时，触发器将从一个状态切换到另一个状态。
具体来说，当输入信号的电压超过上阈值电压时，输出信号将从低电平切换到高电平；当输入信号的电压低于下阈值电压时，输出信号将从高电平切换到低电平。
这种切换特性使得施密特触发器在许多应用中发挥重要作用。
三、施密特触发器的应用1. 稳定的开关施密特触发器可以用作数字电路中的稳定开关。
当输入信号的电压超过上阈值电压时，输出信号将保持在高电平；当输入信号的电压低于下阈值电压时，输出信号将保持在低电平。
这种稳定开关的特性使得施密特触发器在计算机内存、逻辑门电路等领域得到广泛应用。
2. 信号整形施密特触发器可以用来整形输入信号。
在一些噪声较大的信号传输中，输入信号可能会受到干扰而产生波动。
通过将输入信号连接到施密特触发器的输入端，可以使输出信号稳定在高电平或低电平，从而去除噪声和波动。
3. 电压比较器施密特触发器还可以用作电压比较器。
在一些需要判断输入信号与参考电压之间关系的电路中，可以通过将输入信号和参考电压连接到施密特触发器的输入端，通过观察输出信号的状态来判断两者的关系。
比如在温度控制系统中，可以使用施密特触发器来判断当前温度是否超过设定温度。
4. 触发器延时施密特触发器还可以用于触发器延时。
在一些需要在特定时刻触发某个事件的电路中，可以通过设置适当的延时电路和施密特触发器来实现。
比如在摄影中，可以使用施密特触发器来实现快门的触发延时，从而捕捉到特定的瞬间。
5. 脉冲发生器施密特触发器还可以用作脉冲发生器。
通过合理设计输入信号的频率和幅值，可以使施密特触发器产生稳定的脉冲信号。
多谐振荡器（无稳电路）没有没有有有信号源（二）施密特触发器具体分析我们知道，门电路有一个阈值电压，当输入电压从低电平上升到阈值电压或从高电平下降到阈值电压时电路的状态将发生变化。
施密特触发器是一种特殊的门电路，与普通的门电路不同，施密特触发器有两个阈值电压，分别称为正向阈值电压和负向阈值电压。
在输入信号从低电平上升到高电平的过程中使电路状态发生变化的输入电压称为正向阈值电压（），在输入信号从高电平下降到低电平的过程中使电路状态发生变化的输入电压称为负向阈值电压（）。
正向阈值电压与负向阈值电压之差称为回差电压（）。
普通门电路的电压传输特性曲线是单调的，施密特触发器的电压传输特性曲线则是滞回的[图6.2.2(a)(b)]。
图6.2.1 用CMOS反相器构成的施密特触发器（a）电路（b）图形符号图6.2.2 图6.2.1电路的电压传输特性（a）同相输出（b）反相输出用普通的门电路可以构成施密特触发器[图6.2.1]。
因为CMOS门的输入电阻很高，所以的输入端可以近似的看成开路。
把叠加原理应用到和构成的串联电路上，我们可以推导出这个电路的正向阈值电压和负向阈值电压。
当时，。
当从0逐渐上升到时，从0上升到，电路的状态将发生变化。
我们考虑电路状态即将发生变化那一时刻的情况。
因为此时电路状态尚未发生变化，所以仍然为0，，于是，。
与此类似，当时，。
当从逐渐下降到时，从下降到，电路的状态将发生变化。
我们考虑电路状态即将发生变化那一时刻的情况。
因为此时电路状态尚未发生变化，所以仍然为，，于是，此公式中VT+应该位VT-。
通过调节或，可以调节正向阈值电压和反向阈值电压。
不过，这个电路有一个约束条件，就是。
如果，那么，我们有及，这说明，即使上升到或下降到0，电路的状态也不会发生变化，电路处于“自锁状态”，不能正常工作。
图6.2.4 带与非功能的TTL集成施密特触发器集成施密特触发器比普通门电路稍微复杂一些。
我们知道，普通门电路由输入级、中间级和输出级组成。
施密特触发器的功能施密特触发器（Schmitt Trigger）是一种具有正反馈的电路，可以在数字电路和模拟电路中使用。
它的主要作用是将输入信号转换为固定幅值的输出信号，并消除输入信号中的噪声等干扰，增强信号的稳定性和可靠性。
在本文中，我们将深入探究施密特触发器的功能和应用。
首先，施密特触发器的最基本功能是将输入信号转换为固定的输出信号幅值。
这种转换可以通过正反馈电路来实现，该正反馈电路具有双阈值特性。
当输入信号超过某个阈值时，输出信号会从低电平切换到高电平；当输入信号低于另一个阈值时，输出信号会从高电平切换到低电平。
这两个阈值通常称为上升沿和下降沿阈值。
施密特触发器的输出信号是具有固定幅值和干净的状态转换的数字脉冲信号。
此外，施密特触发器还可以用于信号重整，即在信号电平失真或干扰的情况下，重建信号，使其恢复原始状态，保证信号质量。
其次，施密特触发器还可以用于信号滤波。
在实际电路应用中，信号干扰和噪声是常见的问题。
这些噪声信号对正常信号的传输和处理产生不利影响。
为了消除这种噪声信号，可以采用滤波器进行滤波处理。
施密特触发器是一种简单而有效的数字滤波器。
通过调整阈值电平和电路的反馈系数，可以调整滤波器的灵敏度，使其滤除干扰信号并保留所需信号。
施密特触发器还可以通过使用 RC 等滤波器元件来实现模拟滤波器。
此外，施密特触发器还可以用于波形整形。
在各种信号处理应用中，波形整形是一种常见的技术，它可以将信号转换为所需的波形形式。
例如，将正弦波转换为方波信号。
施密特触发器可以用作波形整形器，输出一个固定幅值和固定周期的方波信号。
在实际应用中，波形整形可以将信号转换为数字信号进行数字处理和分析。
最后，施密特触发器还可以用于电路开关和数字比较器。
施密特触发器中的两个阈值可以被看作是电路中的两个状态。
在电路开关应用中，当输入信号超过某一阈值时，施密特触发器将导致电路切换状态。
当用于数字比较器时，施密特触发器可以比较两个输入信号的幅值，并输出一个数字比较信号。
2、施密特触发器在性能上有哪两个重要特点？（1）输入信号从低电平上升的过程中，电路状态转换时对应的输入电平，与输入信号从高电平下降过程中对应的输入转换电平不同。
（2）在电路状态转换时，通过电路内部的正反馈过程使输出电压波形的边沿变得很陡。
3、施密特触发器有哪些用途？（1）可以将边沿变化缓慢的信号波形整型为边沿陡峭的矩形波。
（2）可以将叠加在矩形脉冲高、低电平上的噪声有效地清除。
二、计算题：1、如图所示为一个用CMOS 门电路构成的施密特触发器，已知电源电压为10V ，Ω=k R 101；Ω=k R 202；求其正向阈值电压、负向阈值电压及回差电压。
（本题6分）解：（1）正向阈值电压为：（2分） （2）负向阈值电压为：（2分） （3）回差电压为：（2分） 解：（1）正向阈值电压为：V V R R V TH T 5.7210)20101()1(21=+=+=+（2分） （2）负向阈值电压为：V V R R V TH T 5.2210)20101()1(21=-=-=-（2分） （3）回差电压为：V V V V V V T T T 55.25.7=-=-=∆-+（2分）2、在图示的施密特触发器电路中，若G1和G2为74LS 系列与非门和反相器，它们的域值电压V V TH 1.1 ，，,二极管的导通压降,试计算电路的正向阈值电压、负向阈值电压和回差电压。
三、做图题：1、已知输入信号波形如图所示，试画出其输出波形。
四、综合题：1、在下图所示的施密特触发器电路中，已知1G 和2G 为CMOS 反相器，V V k R k R D D 15;30;1021=Ω=Ω=。
（1）、试计算电路的正向阈值电压+T V 负向阈值电压-T V 和回差电压T V ∆。
（5分） （2）、若施密特触发器的输入电压波形如图所示，试画出其输出电压波形。
（5分）解：（1）、正向阈值电压为：（2分）负向阈值电压为：（2分） 回差电压为：（1分）（2）、画出输出电压波形。
六管施密特触发器工作原理六管施密特触发器是一种常用的数字电路元件，常用于时序电路和计数器等电路中。
它的工作原理是基于施密特触发器的特性，可以实现较高的噪声抗干扰能力和稳定的输出信号。
施密特触发器是一种具有滞后特性的触发器，其输入信号的阈值电平有两个不同的临界值，分别是上升沿的触发电平（Vth+）和下降沿的复位电平（Vth-）。
施密特触发器的输入信号在超过Vth+时，输出信号翻转为高电平；当输入信号下降到低于Vth-时，输出信号翻转为低电平。
这种滞后特性使得施密特触发器可以抵抗输入信号的噪声和干扰。
六管施密特触发器由两个互补的施密特触发器组成，其中一个触发器的输出作为另一个触发器的输入。
这种结构可以实现一个正向施密特触发器和一个反向施密特触发器的级联。
正向施密特触发器的输出通过一个反相器连接到反向施密特触发器的输入，反向施密特触发器的输出又通过一个反相器连接到正向施密特触发器的输入。
这样，两个触发器之间形成了一个正反馈回路，使得输入信号的变化可以得到放大和反馈，从而实现了触发器的稳定工作。
具体来说，当输入信号的电平超过正向施密特触发器的上升沿触发电平时，正向施密特触发器的输出翻转为高电平。
这个高电平经过反相器后，输入到反向施密特触发器的输入端，使其输出翻转为低电平。
这个低电平经过反相器后，又输入到正向施密特触发器的输入端，使其输出翻转为低电平。
这样，两个触发器的输出相互作用，最终形成稳定的输出信号。
同样地，当输入信号的电平低于反向施密特触发器的下降沿复位电平时，反向施密特触发器的输出翻转为低电平。
这个低电平经过反相器后，输入到正向施密特触发器的输入端，使其输出翻转为高电平。
这个高电平经过反相器后，又输入到反向施密特触发器的输入端，使其输出翻转为高电平。
同样地，两个触发器的输出相互作用，最终形成稳定的输出信号。
六管施密特触发器的工作原理可以简单总结为：当输入信号的电平超过上升沿触发电平时，输出为高电平；当输入信号的电平低于下降沿复位电平时，输出为低电平。
斯密特触发器斯密特触发器又称斯密特与非门,就是具有滞后特性得数字传输门、①电路具有两个阈值电压,分别称为正向阈值电压与负向阈值电压②与双稳态触发器与单稳态触发器不同,施密特触发器属于"电平触发"型电路,不依赖于边沿陡峭得脉冲、它就是一种阈值开关电路,具有突变输入——输出特性得门电路、这种电路被设计成阻止输入电压出现微小变化(低于某一阈值)而引起得输出电压得改变、当输入电压由低向高增加,到达V+时,输出电压发生突变,而输入电压Vi由高变低,到达V-,输出电压发生突变,因而出现输出电压变化滞后得现象,可以瞧出对于要求一定延迟启动得电路,它就是特别适用得、从IC内部得逻辑符号与“与非”门得逻辑符号相比略有不同,增加了一个类似方框得图形,该图形正就是代表斯密特触发器一个重要得滞后特性。
当把输入端并接成非门时,它们得输入、输出特性就是:当输入电压V1上升到VT＋电平时,触发器翻转,输出负跳变;过了一段时间输入电压回降到VT＋电平时,输出并不回到初始状态而需输入V1继续下降到VT－电平时,输出才翻转至高电平(正跳变),这种现象称它为滞后特性,VT＋—VT－=△VT。
△VT称为斯密特触发器得滞后电压。
△VT 与IC得电源电压有关,当电源电压提高时,△VT略有增加,一般△VT值在3V左右。
因斯密特触发器具有电压得滞后特性,常用它对脉冲波形整形,使波形得上升沿或下降沿变得陡直;还可以用它作电压幅度鉴别。
在数字电路中它也就是很常用得器件。
施密特触发器施密特波形图施密特触发器也有两个稳定状态,但与一般触发器不同得就是,施密特触发器采用电位触发方式,其状态由输入信号电位维持;对于负向递减与正向递增两种不同变化方向得输入信号,施密特触发器有不同得阀值电压。
门电路有一个阈值电压,当输入电压从低电平上升到阈值电压或从高电平下降到阈值电压时电路得状态将发生变化。
施密特触发器就是一种特殊得门电路,与普通得门电路不同,施密特触发器有两个阈值电压,分别称为正向阈值电压与负向阈值电压。
施密特触发器的电路功能一、引言施密特触发器是一种常用的数字电路元件，被广泛应用于计算机、通信系统、数据存储和传输等领域。
本文将详细讨论施密特触发器的电路功能及其在数字电路中的应用。
二、施密特触发器的原理施密特触发器是一种双稳态触发器，它由两个晶体管和若干个电阻、电容构成。
当输入信号满足特定条件时，触发器切换到另一稳态状态。
其原理如下： 1. 初始状态下，两个晶体管均处于截止状态，输出为高电平。
2. 当输入信号超过高电平的上限阈值时，输出瞬间切换到低电平，表示触发器进入“Set”状态。
3. 当输入信号低于低电平的下限阈值时，输出瞬间切换回高电平，表示触发器进入“Reset”状态。
4. 在“Set”状态下，只有当输入信号低于低电平的下限阈值时，输出才会切换回高电平，触发器返回初始状态。
三、施密特触发器的电路设计施密特触发器的电路设计较为简单，可以通过逻辑门、晶体管或集成电路实现。
其中，使用晶体管的设计最常见。
以下为一种基于晶体管的施密特触发器电路设计：1. 使用两个三极管（T1和T2）作为放大器，将电路连接成一个正反馈环路。
2. 两个电阻（R1和R2）将输入信号与基极连接，用于设置阈值电平。
3. 两个电容（C1和C2）用于提供时间延迟。
四、施密特触发器的应用施密特触发器在数字电路中有广泛的应用。
以下列举几个主要应用领域： 1. 脉冲信号整形：施密特触发器可将不稳定的脉冲信号转换为干净的方波信号，用于数字系统中的时钟同步、计数器和计时器等模块。
2. 数字信号去抖动：当输入信号存在抖动时，施密特触发器可以通过设置适当的阈值来保证输出信号的稳定性，常用于开关、按钮和传感器等模块。
3. 数字信号比较：施密特触发器可用于对两个数字信号进行比较，实现逻辑门电路中的与、或、非等运算。
五、施密特触发器的优缺点施密特触发器具有以下优点： - 抗噪声能力强：由于施密特触发器的双稳态特性，它能够抵抗输入信号中的噪声和干扰。
施密特触发器原理施密特触发器（Schmitt Trigger）是一种非线性电路，广泛应用于信号调节和数字电路中。
本文将介绍施密特触发器的原理和工作方式。
1. 施密特触发器的概述施密特触发器是一种具有双阈值的比较器电路，能够将输入信号从模拟域转换为数字域的电路。
它通过正反馈实现了滞回特性，可以抑制输入信号中的噪声和抖动，从而提供了可靠的输出信号。
2. 施密特触发器的工作原理施密特触发器由一个比较器和一个正反馈网络组成。
正反馈网络使得比较器的阈值有两个水平：一个是正向阈值（高电平阈值），另一个是负向阈值（低电平阈值）。
当输入信号超过正向阈值时，输出变为高电平；当输入信号低于负向阈值时，输出变为低电平。
施密特触发器的工作过程可以分为两个阶段：上升沿和下降沿。
•上升沿：当输入信号从低电平变为高电平时，触发器的输出保持低电平，直到输入信号超过正向阈值才将输出切换为高电平。
•下降沿：当输入信号从高电平变为低电平时，触发器的输出保持高电平，直到输入信号低于负向阈值才将输出切换为低电平。
在施密特触发器中，正反馈网络起到了关键作用。
当输出为低电平时，在正反馈网络中的电压分压导致比较器的阈值提高，使得输入信号必须超过一个值才能使输出切换为高电平。
同样地，当输出为高电平时，正反馈网络使比较器的阈值降低，输入信号必须低于另一个值才能使输出切换为低电平。
3. 施密特触发器的应用施密特触发器在数字电路和信号调节中有广泛的应用。
•输入信号消抖：施密特触发器能够抑制输入信号上的噪声和抖动，使输出信号更加稳定，可用于消抖电路的设计。
•信号波形整形：施密特触发器能够将输入信号波形整形为方波信号，便于后续的数字处理。
•触发器设计：施密特触发器本身可以作为一个触发器，用于时序电路的设计。
4. 施密特触发器的优缺点施密特触发器的主要优点在于它能够通过滞回特性抑制输入信号中的噪声和抖动，提供可靠的输出信号。
然而，施密特触发器也有一些缺点：•边沿速度较慢：由于滞回特性的存在，施密特触发器的边沿速度相对较慢，对于高频信号可能会出现失真。
施密特触发器实验 3.9 施密特触发器及其应⽤⼀、实验⽬的1．掌握施密特触发器的特点。
2．学会测试集成施密特触发器的阈值电压。
3．了解施密特触发器的应⽤。
⼆、实验原理1．施密特触发器施密特触发器⼜称施密特反相器，是脉冲波形变换中经常使⽤的⼀种电路。
它在性能上有两个重要的特点：第⼀，输⼊信号从低电平上升的过程中，电路状态转换时对应的输⼊电平，与输⼊信号从⾼电平下降过程中对应的输⼊转换电平不同。
第⼆，在电路状态转换时，通过电路内部的正反馈过程使输出电压波形的边沿变得很陡。
利⽤这两个特点不仅能将边沿变化缓慢的信号波形整形为边沿陡峭的矩形波，⽽且可以将叠加在矩形脉冲⾼、低电平上的噪声有效地清除。
施密特触发器可以由门电路构成，也可做成单⽚集成电路产品，且后者最为图3.9.1 CMOS施密特触发器逻辑符号及施密特电路的电压传输特性曲线226227常⽤。
图3.9.1是CMOS 集成施密特触发器CD40106逻辑符号与电压传输特性曲线。
2．施密特触发器的应⽤⑴⽤于波形变换利⽤施密特触发器状态转换过程中的正反馈作⽤，可以把边沿变化缓慢的周期性信号变换为边沿很陡的矩形脉冲信号。
图3.9.2的例⼦中，输⼊信号是由直流分量和正弦分量叠加⽽成的，只要以信号的幅度⼤于V T+即可在施密特触发器的输出端得到同频率的矩形脉冲信号。
图3.9.2 ⽤施密特触发器实现波形变换⑵⽤于脉冲的整形在数字系统，常常需要将窄脉冲进⾏展宽，图3.9.3是⽤CD40106来展宽脉冲宽度的电路及输⼊、输出波形，它是利⽤R 、C 充电延时的作⽤来展宽输出脉冲的，改变R 、C 的⼤⼩，即可调节脉宽展宽的程度。
V I V t （ms ）t （ms ）228图图 3.9.3 施密特触发器实现窄脉冲展宽电路及其波形⑶⽤于单稳态触发器单稳态触发器的⼯作特性具有如下的显著特点：第⼀，它有稳态和暂稳态两个不同的⼯作状态；第⼆，在外界触发脉冲作⽤下，能从稳态翻转到暂稳态，在暂稳态维持⼀段时间以后，再⾃动返回稳态；第三，暂稳态维持时间的长短取决于电路本⾝的参数，与触发脉冲的宽度和幅度⽆关。
施密特触发器特点及应用施密特触发器是一种经典的数字电路元件，常用于多种数字电路中。
它具有以下特点和应用。
特点：1. 可逆性：施密特触发器具有可逆性，即当触发器的输入电压变化时，输出也会相应地变化，然后再次回到原始状态。
这种特性使得施密特触发器在数字电路中能够有效地进行逻辑运算。
2. 非线性特性：施密特触发器具有明确的阈值电平，当输入电平超过这个阈值时出现反转，而低于阈值时又会返回原始状态。
这种非线性特性使得施密特触发器在数字电路中能够实现常用的开关行为。
3. 噪声抑制能力强：施密特触发器通过设置上下阈值电平可以提高其抗噪声能力。
在输入信号噪声较大的情况下，可通过施密特触发器来消除噪声，提高信号的稳定性。
4. 可设置触发门限：施密特触发器可以通过调节输入电平的高低阈值来实现不同触发门限。
这使得它可以适应不同的电路需求，灵活地应用于各种数字电路中。
应用：1. 触发器电路：施密特触发器可用于构建各种触发器电路，如RS触发器、JK触发器、D触发器等。
这些触发器电路常用于存储和处理数字信息，广泛应用于计算机、通信系统等领域。
2. 时钟电路：施密特触发器可用于构建时钟电路，实现时序控制功能。
时钟信号在数字系统中起到同步和定时的作用，施密特触发器可以将连续的输入信号转换为离散的时钟脉冲信号，用于触发其他逻辑电路的工作。
3. 电平检测：施密特触发器可用于电平检测电路，用于检测输入信号是否超过某个阈值。
例如，可以通过施密特触发器实现温度、湿度传感器等模拟信号的数字化。
4. 信号整形：施密特触发器可用于信号整形电路，将输入信号整形成符合逻辑门要求的信号。
通过设置适当的阈值电平，可以将输入信号的噪声和干扰滤除，并保证输出信号的稳定性和准确性。
5. 频率分带：施密特触发器可以用于频率分带电路，根据输入频率的高低将输入信号分为两个不同的频率范围。
这种应用可以用于音频处理、频率调制等领域。
总之，施密特触发器具有可逆性、非线性特性和噪声抑制能力强等特点，广泛应用于数字电路中。
施密特触发器的门限电压1.引言1.1 概述概述部分的内容如下:施密特触发器是一种电子电路元件，它在数字电路和模拟电路中广泛应用。
该触发器是由德国物理学家奥托·施密特于1934年发明的，他的名字也因此得以命名。
施密特触发器具有自锁和去抖动的特性，使得它在许多跳变电压信号处理的应用中非常重要。
在施密特触发器中，门限电压是一个关键参数。
它是触发器切换状态的临界电压值，即当输入电压超过门限电压时，触发器会从一个稳定状态切换到另一个稳定状态。
因此，门限电压直接决定了触发器的灵敏度和可靠性。
本文的目的是探索施密特触发器的门限电压，分析其重要性以及影响因素。
通过深入研究施密特触发器的定义和工作原理，我们将探讨门限电压在触发器性能中的关键作用，并讨论影响门限电压的因素。
这将有助于我们更好地理解和应用施密特触发器，同时推动数字电路和模拟电路领域的发展。
在接下来的章节中，我们将首先介绍施密特触发器的定义和工作原理。
然后，我们将着重讨论门限电压的重要性，包括其在信号处理中的应用和作用机制。
接着，我们将详细讨论门限电压的影响因素，并探究如何调节和优化门限电压的方法。
最后，我们将总结本文的结论，强调门限电压在施密特触发器中的重要性及其未来发展的潜力。
通过本文的研究和分析，我们将更加深入地了解施密特触发器的门限电压，并为进一步探索其应用和改进提供有益的指导。
1.2 文章结构文章结构部分的内容可以按照以下内容进行编写：文章结构部分主要介绍了整篇文章的组织框架和各个部分的内容安排。
本文的结构设计如下：1. 引言：通过对施密特触发器的门限电压进行引言，介绍其概述、文章结构和目的。
2. 正文：详细介绍施密特触发器的定义和工作原理，以便读者对该触发器有一个全面的了解。
具体内容包括：2.1 施密特触发器的定义：介绍施密特触发器的基本概念和定义，包括其在逻辑电路设计中的重要性。
2.2 施密特触发器的工作原理：详细解释施密特触发器的工作原理，包括正反馈回路的作用和门限电压的作用。
施密特触发器常见用途施密特触发器是一种重要的数字电路元件，常被用于电子设备中的信号处理和控制系统。
它的作用是将输入信号转化为稳定的输出信号，常用于比较电路、延时电路和振荡电路等。
在实际应用中，施密特触发器有着广泛的用途。
首先，施密特触发器常被用于比较电路中。
比较电路用于将两个输入信号进行比较，并输出相应的逻辑信号。
施密特触发器可以将输入信号的幅值与两个阈值进行比较，从而确定输出信号的状态。
在数字通信系统中，比较电路常被用于检测信号的幅值是否超过预定阈值，以实现信号的解调和判别。
在模拟电路中，比较电路也常被用于判别信号的正负极性，从而实现不同电路的切换和控制。
其次，施密特触发器在延时电路中有着重要的应用。
延时电路用于对输入信号进行延时处理，从而实现信号的同步和时序控制。
施密特触发器可以通过调整其自激振荡电路的参数，实现不同的延时效果。
在数字系统中，延时电路常被用于数据的同步和校验，以确保数据的正确性和稳定性。
在模拟电路中，延时电路可以用于产生稳定的时钟信号，用于同步各个模块的工作。
此外，施密特触发器还广泛应用于振荡电路中。
振荡电路用于产生稳定的周期信号，常被用于时钟发生器、频率合成器等电子设备中。
施密特触发器在振荡电路中可以通过调整自激振荡电路的参数，实现不同频率的振荡信号。
在数字系统中，振荡电路可用于产生时钟信号，以驱动各个模块的工作。
在模拟系统中，振荡电路可以用于产生音频信号、射频信号等。
此外，施密特触发器还被广泛应用于信号处理和控制系统中。
信号处理系统用于对输入信号进行滤波、放大、变换等处理，以获得所需的输出信号。
施密特触发器可以通过调整其自身的参数，实现不同的信号处理效果。
在控制系统中，施密特触发器可以用于产生稳定的控制信号，以控制电机、执行器等设备的运行。
总之，施密特触发器是一种重要的数字电路元件，广泛应用于电子设备中的信号处理和控制系统。
它的常见用途包括比较电路、延时电路、振荡电路以及信号处理和控制系统等。
施密特触发器编辑词条施密特触发器也有两个稳定状态，但与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压简介折叠编辑本段门电路有一个阈值电压，当输入电压从低电平上升到阈值电压或从高电平下降到阈值电压时电路的状态将发生变化。
施密特触发器是一种特殊的门电路，与普通的门电路不同，施密特触发器有两个阈值电压，分别称为正向阈值电压和负向阈值电压。
在输入信号从低电平上升到高电平的过程中使电路状态发生变化的输入电压称为正向阈值电压，在输入信号从高电平下降到低电平的过程中使电路状态发生变化的输入电压称为负向阈值电压。
正向阈值电压与负向阈值电压之差称为回差电压。
它是一种阈值开关电路，具有突变输入——输出特性的门电路。
这种电路被设计成阻止输入电压出现微小变化（低于某一阈值）而引起的输出电压的改变。
利用施密特触发器状态转换过程中的正反馈作用，可以把边沿变化缓慢的周期性信号变换为边沿很陡的矩形脉冲信号。
输入的信号只要幅度大于vt+，即可在施密特触发器的输出端得到同等频率的矩形脉冲信号。
当输入电压由低向高增加，到达V+时，输出电压发生突变，而输入电压Vi由高变低，到达V-，输出电压发生突变，因而出现输出电压变化滞后的现象，可以看出对于要求一定延迟启动的电路，它是特别适用的.从传感器得到的矩形脉冲经传输后往往发生波形畸变。
当传输线上的电容较大时，波形的上升沿将明显变坏；当传输线较长，而且接受端的阻抗与传输线的阻抗不匹配时，在波形的上升沿和下降沿将产生振荡现象；当其他脉冲信号通过导线间的分布电容或公共电源线叠加到矩形脉冲信号时，信号上将出现附加的噪声。
无论出现上述的那一种情况，都可以通过用施密特反相触发器整形而得到比较理想的矩形脉冲波形。
只要施密特触发器的vt+和vt-设置得合适，均能收到满意的整形效果。
发明折叠编辑本段施密特触发器是由美国科学家奥托·赫伯特·施密特（Otto Herbert Schmitt）于1934年发明，当时他只是一个研究生，后于1937年他在其博士论文中将这一发明描述为“热电子触发器”（thermionic trigger）。
同相施密特触发器电路-概述说明以及解释1.引言1.1 概述概述部分的内容可以是：同相施密特触发器电路是一种常见的数字电路，在现代电子设备和通信系统中起着重要的作用。
它的原理基于施密特触发器的工作原理，通过引入正反馈来实现输出的稳定翻转。
同相施密特触发器电路通常由几个关键元件组成，包括放大器、比较器和电阻。
在工作时，输入信号经过放大和比较处理后，根据设置的阈值产生输出信号。
这种触发器电路具有快速、可靠和稳定的特点，广泛应用于数字电路设计、信号调节和时序控制等领域。
本文将从基本原理、电路结构和应用案例等方面进行详细介绍同相施密特触发器电路。
在正文部分，我们将详细解释同相施密特触发器电路的工作原理，包括输入信号的处理过程和输出信号的生成机制。
同时，我们还将探讨该电路在各种应用场景下的实际应用，例如时钟信号的提取、数字信号滤波和频率分割等。
通过深入研究同相施密特触发器电路，我们可以更好地理解数字电路中信号的处理和控制机制。
同时，掌握该电路的设计和应用技巧，能够为我们在实际工程中解决问题提供有力的工具和参考。
因此，本文对于电子工程师、电路设计师和通信系统研究人员来说，具有一定的参考价值和实际意义。
在结论部分，我们将对同相施密特触发器电路的特点和应用进行总结，并展望未来在数字电路设计和通信系统中的发展前景。
通过对该电路的深入研究和应用实践，我们相信在不久的将来，同相施密特触发器电路将在更多的领域得到广泛应用，并为我们的生活和工作带来更多便利和创新。
1.2 文章结构文章结构：本文主要包括引言、正文和结论三个部分。
引言部分旨在对同相施密特触发器电路进行概述，介绍文章的主要结构和目的。
正文部分分为两个小节，分别是同相施密特触发器电路的原理和应用。
2.1 同相施密特触发器电路的原理部分将详细介绍该电路的工作原理和主要组成部分，包括门限电压、滞回电压和内部反馈等内容。
通过对电路内部的信号传递和逻辑变换过程的解析，读者可以深入了解该电路的工作原理。
