渗流稳定计算

渗流力计算公式

1. 基本概念。

- 渗流力是一种体积力，它是由于土中渗流的存在而产生的作用于土骨架上的力。

- 当水在土孔隙中流动时，会对土颗粒施加拖曳力，这个拖曳力就是渗流力。

2. 公式推导。

- 假设土样的横截面积为A，长度为L，土颗粒间的孔隙率为n，水力坡降为i，水的重度为γ_w。

- 作用在土样两端的水头差为Δ h，则水力坡降i=(Δ h)/(L)。

- 渗流速度v = ki（达西定律，k为渗透系数）。

- 单位时间内通过土样的渗流水体积Q = vA。

- 渗流水的重量G_w=γ_wQ=γ_wvA。

- 渗流力J等于渗流水的重量除以土颗粒的体积V_s。

- 因为土颗粒的体积V_s=(1 - n)AL，所以渗流力J=(γ_wvA)/((1 - n)AL)。

- 又因为v = ki，所以J=(γ_wkiA)/((1 - n)AL)=(γ_wi)/(1 - n)。

- 在一般的土力学分析中，如果忽略土颗粒的孔隙率n对渗流力计算的影响（当孔隙率较小时），渗流力J=γ_wi。

3. 公式应用。

- 在土坡稳定分析中，渗流力是一个重要的因素。例如，当土坡中存在渗流时，渗流力会使土坡的下滑力增加，从而降低土坡的稳定性。

Autobank稳定计算报告 2020.05.11 17:03:31

Document of slopeReport,Watersoft,4:58 PM

稳定计算原理简介

按照对附加孔隙水压力的不同考虑，稳定计算分为总应力法和有效应力法，总应力法

不考虑孔隙水压力，采用总应力强度指标（快剪指标）;有效应力法计入附加孔隙水压力，

采用有效应力强度指标。有效应力法是通用计算方法，适用于各种工况。稳定渗流期认为附

加孔隙水压力已经消散不予考虑，施工期和水位降落期对粘性土应该计入附加孔隙水压力。

在没有实测资料的情况下，附加孔隙水压力=孔压系数×土条有效重量的增量。

表 计算方法和对应的强度指标 计算方法 适用工况 采用强度指标

总应力法 施工期 快剪指标（cuu uu），十字板强度

水位降落期 有效强度（c’’）和固结不排水指标（ccu cu）的

下包线

有效应力

法 施工期 有效强度指标（c’’）,计算附加孔隙压力

稳定渗流期 有效强度指标（c’ ’） ,不计算附加孔隙压力

水位降落期 有效强度指标（c’ ’） ，计算附加孔隙压力

稳定计算根据不同假定有多种经典计算方法，瑞典法、毕晓普法，摩根斯顿法等，具

体公式参见《碾压式土石坝设计规范》，《堤防工程设计规范》等相关文献。

计算时需要求最小安全系数的滑弧位置，有关计算由软件自动实现。

Autobank稳定计算报告 2020.05.11 17:03:31

Document of slopeReport,Watersoft,4:58 PM

Autobank稳定计算报告

1 计算选项设定值

作业数量=0

搜索精度=3

设定滑面最小长度(m)=1

设定滑面最小深度(m)=0.5

土条数量=30

2 材料表

材料表

材料名 容重(KN/m3) 浮容重(KN/m3) 有效应力 c(KPa) 有效应力 摩擦角(度) 固结不排水 c(KPa) 固结不排水 摩擦角(度) 总应力 c(KPa) 总应力 摩擦角(度) (水下)有效应力 c(KPa) (水下)有效应力 摩擦角(度) (水下)固结不排水 c(KPa) (水下)固结不排水 摩擦角(度) (水下)总应力 c(KPa) (水下)总应力 摩擦角(度) (水下)施工期孔压系数 (水下)降落期孔压系数

实用文档

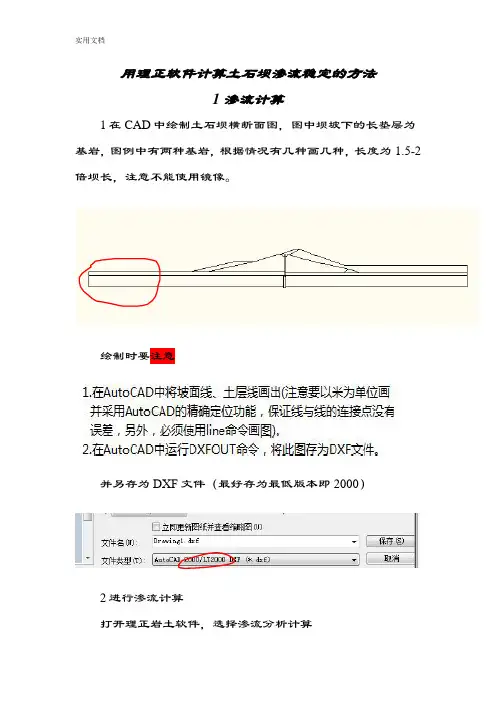

用理正软件计算土石坝渗流稳定的方法

1渗流计算

1在CAD中绘制土石坝横断面图，图中坝坡下的长垫层为基岩，图例中有两种基岩，根据情况有几种画几种，长度为1.5-2倍坝长，注意不能使用镜像。

绘制时要注意

并另存为DXF文件（最好存为最低版本即2000）

2进行渗流计算 打开理正岩土软件，选择渗流分析计算 实用文档

在选工程中选择软件生成结论的存储位置 实用文档

如上例，计算结论存在e盘考博文件中，确认后弹出下图直接点确认即可。

确认后点增，选择系统默认例题，点确认 实用文档

然后自动弹出下图中对话框

然后点击左上角的“辅助功能”选择“读入DXF文件自动生成坡面、节点、土层数据”，弹出以下对话框 实用文档

选择已画好的CAD图打开

实用文档

打开后出现如下对话框，在图上双击后可放大图形，放大后可看到起始点编号（起始点在图中用红圈标出，及上游坝坡起始点）。坡面线段数及坝坡分为几段，无马道土石坝坡面线段数为3，图例中有9条。

实用文档

弹出以下对话框，在坡面形状中填写正确的上下游水位

节点坐标一栏为理正自动生成坐标，不用修改

实用文档

土层定义一栏如下图，图中不同土性区域数为软件自动生成软件同时为不同区域编号，双击图中土石坝图形放大图形可以看到编号（如下附图2）Kx，Ky为土层的x，y向的渗透系数，同一土层两数相等且等于土层渗透系数，对应区号输入渗透系数（渗透系数由地质资料中查找）α值若无资料则都为0计算即可。

附图2 实用文档

面边界条件中，同样双击放大土石坝剖面图可以看到节点编号，顺时针输入计算所需要的坡面信息（即始末节点编号），面边界个数及浸润线可能经过的面，即上游所有水面线以下的坡面加上坝基上表面，下游所有坡面加坝基上表面，如图，蓝色为已知水面线，红色为可能的浸出面.

实用文档

点边界描述项数为2，节点即上下游水面线与坝体的交点，若下游无水则为下游坝脚，取值为0。

岩基的混凝土重力坝渗流计算

标题：岩基的混凝土重力坝渗流计算

简介：本文旨在探讨岩基的混凝土重力坝渗流计算方法，详细介绍

了相关原理和计算步骤，以提供工程实践中的指导。

正文：

引言：

混凝土重力坝作为一种常见的水利工程结构，其稳定性和渗流性能

对工程安全至关重要。而在岩基上建造混凝土重力坝时，岩基渗流

计算是必不可少的步骤，它能够帮助工程师评估坝体的稳定性和对

地下水的影响。本文将重点介绍岩基的混凝土重力坝渗流计算的基

本原理和方法。

1.岩基渗流计算的基本原理岩基的渗流计算主要基于达西定律和贝尔纳松方程。达西定律描述

了渗流速度和渗流梯度之间的关系，而贝尔纳松方程则用于估算岩

体的渗透性参数。根据这些原理，我们可以计算出岩基内的渗流速

度和压力变化。

2.岩基渗流计算的步骤

（1）确定岩体的渗透性参数：通过实地勘测和实验室试验，确定岩

体的渗透性参数，如渗透系数和孔隙度等。这些参数将用于后续的

渗流计算。

（2）建立数值模型：利用有限元或有限差分法等数值方法，建立岩

基的渗流模型。模型应包括重力坝的几何形状、建筑材料的特性以

及岩体的渗透性参数等。

（3）施加边界条件：根据实际工程情况，为模型设置适当的边界条

件，包括上游水位、下游水位、坝体渗流面积等。

（4）求解渗流场：利用数值方法求解渗流方程，得到岩基内的渗流

速度和压力分布。可以通过迭代的方式逐步优化模型，以得到更准

确的结果。（5）分析结果：根据渗流计算结果，评估坝体的稳定性和对地下水

的影响。如果发现问题，可以对设计方案进行调整，以确保工程的

安全性。

3.注意事项

在进行岩基的混凝土重力坝渗流计算时，需要注意以下几点：

（1）确保渗透性参数的准确性：渗透性参数是计算的基础，因此在

采集数据和进行实验时，应严格控制操作过程，以获取准确的参

数。

（2）合理选择数值模型：数值模型的选择应考虑到工程实际情况，

包括坝体形状、岩体特性和所需精度等。

（3）边界条件的合理设置：边界条件的选择应符合实际工程情况，
