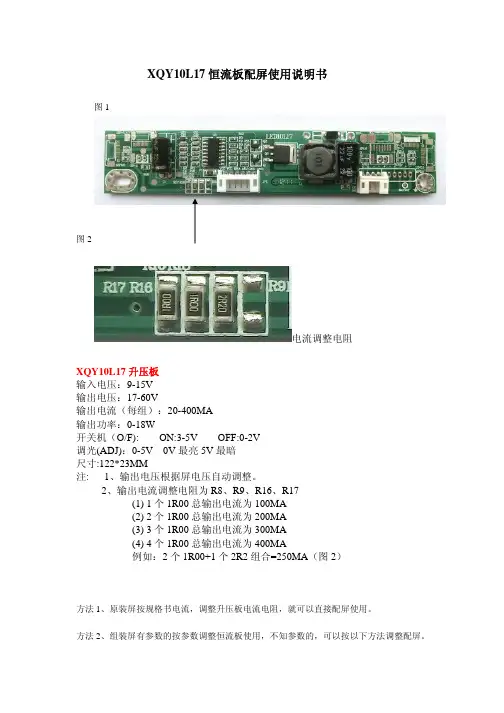

XQY10L17恒流板配屏使用说明书

图1

图2

电流调整电阻

XQY10L17升压板

输入电压：9-15V

输出电压：17-60V

输出电流（每组）：20-400MA

输出功率：0-18W

开关机（O/F):ON:3-5VOFF:0-2V

调光(ADJ)：0-5V0V最亮5V最暗

尺寸:122*23MM

注:1、输出电压根据屏电压自动调整。

2、输出电流调整电阻为R8、R9、R16、R17

(1)1个1R00总输出电流为100MA

(2)2个1R00总输出电流为200MA

(3)3个1R00总输出电流为300MA

(4)4个1R00总输出电流为400MA

例如：2个1R00+1个2R2组合=250MA（图2）

方法1、原装屏按规格书电流，调整升压板电流电阻，就可以直接配屏使用。

方法2

、组装屏有参数的按参数调整恒流板使用，不知参数的，可以按以下方法调整配屏。第一步，先用200MA的恒流板点亮屏，测试下恒流板供给屏的电压在17-40V的可配

250MA恒流板，电压在40-60V的可配200MA恒流板。（适用于18.5-23.6寸）。

第二步，配好后点亮1小时，用手摸下屏边灯条座置，确认温度，40-55度（能长期手

摸为配屏正确，不能长期手摸的说明末配好屏，可以调小电流，再次重配。

方法3、组装屏不知参数的，可计算电流配屏。

18.5寸19寸宽屏正屏功率为7--10W

21.5寸宽屏正屏功率为10---13W

23.6寸宽屏正屏功率为13---15W

功率W除以所测到电压V=电流A，就可调整恒流板配屏。

以上3个方法配好屏，都要经过方法2第二步温度确认为准。

以上配屏资料是按常规组装屏经验所得。本文只供参考。如有疑问请电话联系莫工：

13556878701QQ:59938492

适用屏如下:

群创：

MT185GW01V.1、MT185GW01V.3、MT185GW01V.4、MT190AW02V.3、MT190AW02V.4、

MT190AW02V.W、MT190EN02V.W、MT200LW02V.0、MT200LW01V.1、MT215DW02V.0、

FB-3200二线制编码式

楼宇电控防盗对讲系统

安装使用说明书

（版本V1.0）一、简介：本系统具有以下性能特点。

1、铝合金外壳，美观大方。

2、采用单片机控制，电路简单，功能强大。可由键盘设置主机的编码模式。

3、带密码开锁。具有1个管理员密码，250个用户密码。

4、可设置振铃时间和对话时间。到时自动关机。

5、分户线可由用户自行接线，用户线短路不影响整个系统。主机可自动检测用户线

短路或开路，大大降低维修难度，降低维护成本。

6、双面板布线，键盘与主机板一体化，从而最大地提高可靠性，维修也极为方便。

二、规格参数：

电源电压：DC12V

显示位数：三位、四位

配线方式：主机至楼层译码器为三总线，译码器至用户分机为二线无极性。

联网功能：无

可视功能：无

主机带载能力：99个楼层译码器

外壳材料：铝合金面板、五金埋墙盒。

埋墙尺寸：117mm×317mm×30mm(IC、ICL)

117mm×267mm×30mm（1202）

编码范围： 编码 方式 1：01 1到994（99层，每层4户）

方式2：1 01到9 64（9层，每层64户）

方式3：01 A到79 H（79层，每层8户A到H）

方式4、5：预留

方式6：01 01到99 04（99层，每层4户）

方式7：01 01到39 16（39层，每层16户）

方式8：01 0A到79 0H（79层，每层8户A到H）

方式9：01 01到1932（19层，每层32户）

方式10：1A到9H（9层，每层8户A到H）五、主机万能编码表的编辑步骤：

（1）键入：**00XXXX（管理员密码）**15，即进入编辑对照表状态。

（2）显示Y011：

其中第一位Y表示目前显示的是译码器地址，第二位和第三位为数字，分别对应译

码器地址的十位和个位，显示范围00-99。第四位为译码器的端子号，显示范围1-4。

（3）键入三个数字（数字范围必须符合上表规则），改变译码器地址，如不需改变，

YE5850A电荷放大器

使

用

说

明

书

江苏联能电子技术有限公司 一、概述

YE5850A电荷放大器是一种输出电压与输入电荷量成正比的宽带电荷放大器，可配接压电式传感器测量振动、冲击、压力等机械量，广泛应用于水利、动力、采矿、交通、建筑、地震、航空、航天、兵器、化爆等部门。由于下限频率极低，因而特别适合对压电式压力，力传感器进行准静态标定。

YE5850A电荷放大器具有如下特点：

 采用高质量进口器件，稳定可靠

 可输入电荷信号或电压信号

 输入等效直流电阻可达1014Ω

 频带宽2μHz-100KHz

 输入可配接长电缆而不影响测量精度

 操作简单，维修方便，性能好，价格低

 有两种极性输出

使用环境符合SJ2075-82《电子测量仪器环境要求及其试验方法》Ⅱ组条件。

二、技术参数

2.1 输入特性

2.1.1 最大输入电荷量：106PC。

2.1.2 直流分流电阻：约1014Ω。

2.3 传感器灵敏度调节：三位数字转盘调节传感器电荷灵敏度1~109.9PC/ Unit(1)。

2.4 准确度

三档低灵敏度档:

当输入负载分别小100nF、47nF、10nF时，1KHz基准条件(2)，(2) <±1%，额定工作条件(3) <±2%。

二档高灵敏度档:

当输入负载分别小4.7nF时，1KHz基准条件 <±1%，额定工作条件 <±2%。

2.5 滤波器及频率响应

2.5.1 高通滤波器：

下限频率（-3dB）和时间常数见表1。

注：（1）unit表示机械单位，取决于所用传感器的单位，例：加速度g，绝对加速度单位m/S2，压力单位Kg/cm2，力单位N等。

（2）基准条件：a、20℃±2%；b、相对湿度（45～75）%RH；c、供电电压AC220V±2%，DC±18V～27V；d、输出负载＞10KΩ。

3.2 使用说明

3.2.1 电能表在雷电较多的地区使用时，应采取避雷措施，以避免因雷击而损坏电能表。

3.2.2 电能表的负载能力在0.05 Ib~1max（直接接入式）或0.02 Ib~1max（经互感器接入式）之间，超过这一负载能力，将会使电能表计量不准或电流线圈发热而烧毁。

3.2.3 当电能表配用互感器使用时，即经电流互感器接入式的电能表在读取其电能示数后须乘以互感器倍率，才是实际用电量。

3.2.4 数据显示：采用7位液晶显示,6位整数,1位小数.

3.2.5 电源指示：L1,L2,L3三个LED指示灯亮时表示三相电源正常；当某相电压缺相时相应的失压指示灯熄灭。

3.2.6 脉冲指示：PULSE指示灯点亮时表示检测到电能脉冲（当有采样信号后，脉冲指示灯点亮约80ms）

3.2.7 反相用电指示：Rev。指示灯亮时表示处于方向用电状态。

3.2.8 注意：

在使用电表前请检查所有的编程是否都已正确

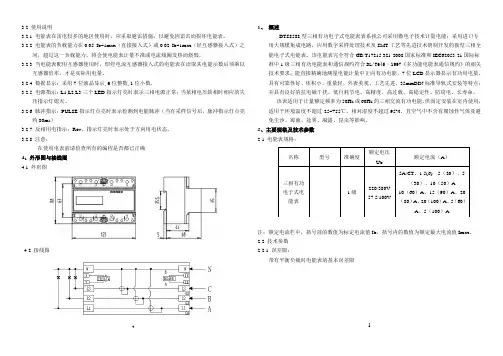

4、外形图与接线圈

4.1 外形图

4.2 接线图

4 1、 概述

DTS8588型三相有功电子式电能表表系我公司采用微电子技术计量电能：采用进口专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的新型三相全能电子式电能表。该电能表完全符合GB/T17215.321-2008国家标准和IEC62053-21国际标准中1级三相有功电能表和通信规约符合DL/T645–1997《多功能电能表通信规约》的相关技术要求；能直接精确地测量电能计量中正向有功电能，7位LCD显示器显示有功用电量，具有可靠性好、体积小、重量轻、外表美观、工艺先进、35mmDIN标准导轨式安装等特点：并具有良好的抗电磁干扰、低自耗节电、高精度、高过载、高稳定性、防窃电、长寿命。

该表适用于计量额定频率为50Hz或60Hz的三相交流有功电能。供固定安装在室内使用，适用于环境温度不超过-25~+55℃，相对湿度不超过95%，且空气中不含有腐蚀性气体及避免尘沙、霉菌、盐雾、凝露、昆虫等影响。
