教学大纲 第八章 装配图 学时
（1）装配图的作用和内容
（2）装配图的表达方案和规定画法
（3）装配图上的尺寸标注和技术要求
（4）装配图上零件的序号和明细栏
（5）装配图工艺结构简介 2
（6）部件测绘 4
（7）读装配图和由装配图拆画零件图 2
教学目的和要求 在学习本章的过程中，要结合所学内容，紧密联系生产实际，了解所绘制部件的装配关系和工作原理，从基础零件入手，按课程所授方法绘出部件的装配图。要深刻理解装配图的画图方法和步骤，能绘制和看懂简单部件的装配图（6-10个非标准件）。
重点难点 本章主要讲述了装配图的内容和特点，装配图的视图表达方法，画装配图的一般方法和步骤，常见装配工艺结构等，重点是画装配图和看装配图，画装配图的方法除形体分析法和线面分析法外，还要注意对装配部件进行结构分析。
学习指导 在学习本章时，要紧密联系生产实际，通过亲手画图掌握装配图的基本知识，画图时可先由简单的部件开始，如千斤顶等，以画图带动看图，不画图只看图教学效果和学习效果都不好。
教学安排 知识点 教学方法 习题
（1）装配图的作用和内容
（2）装配图的视图表达方法
（3）装配工艺结构
（4）装配图尺寸标注和技术要求
（5）装配图上零件的序号和明细栏
（6）机器上的常见装置 电子挂图 习题集8-1（1）、8-1（2）
（7）读装配图和由装配图拆画零件图 课件 习题集8-3、8-4 （8）测绘齿轮油泵 电子挂图 测绘模型
（9）测绘齿轮油泵 电子挂图 测绘模型
【教学安排】第一结合滑动轴承案例介绍装配图的大体知识，包括装配图的作用、内容、装配结构的表达方式、常见装配工艺结构等，完成一张由零件图拼画装配图的作业，然后通过铣刀架和球阀介绍看装配图的方式，完成一张由装配图拆画的零件图，最后测绘一套部件的装配图和零件草图，等学习AutoCAD后，在运算机上依照草图绘制零件图。

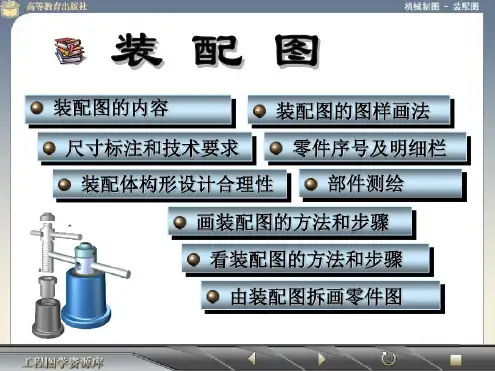

第一讲 装配图的大体知识
1． 知识要点
CAD中的翻页和全景视图设置
CAD是一种常用的绘图软件，广泛应用于建筑设计、工程制图和机械设计等领域。在CAD软件中，翻页和全景视图设置是一项重要的功能，它可以帮助用户更好地查看和编辑绘图内容。
在CAD软件中，翻页是指在绘图时将绘图内容分割成多个页面进行展示和打印。翻页功能可以让用户按照需要对绘图内容进行划分，方便查看和管理。在进行翻页设置之前，我们需要先确定绘图的纸张大小和方向。在“页面设置”或“打印设置”菜单中，可以选择预设的标准纸张大小，也可以自定义纸张大小。在设置纸张方向时，可选择横向或纵向，以适应实际需求。
完成页面设置后，我们可以开始进行翻页设置。在CAD软件的工具栏或菜单中，可以找到“翻页”选项。点击“翻页”选项后，会弹出翻页设置对话框。在对话框中，可以选择翻页的方式和绘图数目。常见的翻页方式有横向翻页和纵向翻页两种。选择横向翻页时，绘图内容会从左至右依次排列在多个页面上；选择纵向翻页时，绘图内容会从上至下依次排列在多个页面上。根据实际绘图内容和需要，我们可以设置绘图的数目，确保每个页面能够完整显示绘图内容。
完成翻页设置后，我们可以对每个页面进行编辑和排版。在绘图时，可以使用CAD软件提供的绘图工具进行绘制和编辑。在每个页面上，可以绘制不同的图形元素和文字，实现绘图内容的完整展示。如果需要调整页面的大小或位置，可以使用CAD软件提供的平移、缩放等功能进行调整。此外，在页面中插入标题、图例和注释等辅助元素，可以增加绘图的可读性和美观度。
除了翻页功能，CAD软件还提供了全景视图设置，它可以帮助用户更好地查看和编辑绘图内容。全景视图设置可以将绘图内容完整显示在屏幕上，方便用户在不同的尺度下进行查看和编辑。在CAD软件的工具栏或菜单中，可以找到“全景视图”选项。点击“全景视图”选项后，会弹出全景视图设置对话框。在对话框中，可以设置绘图内容的比例尺和显示范围。根据实际需求，我们可以选择合适的比例尺，确保绘图内容在屏幕上显示清晰和舒适。同时，可以根据需要调整显示范围，以便更好地查看绘图的细节部分。
CAD中的爆炸图和装配图制作方法
CAD（计算机辅助设计）是一种常用的工程制图软件，广泛应用于工业、建筑和制造等领域。在CAD软件中，爆炸图和装配图是非常重要的功能，可以帮助工程师和设计师更好地理解产品的结构和组装方式。下面将介绍CAD中制作爆炸图和装配图的方法和技巧。
一、爆炸图制作方法
爆炸图可以将一个三维模型按照一定的规则分解和展开，将各个零件的位置和关系清晰地呈现出来。以下是一种简单的爆炸图制作方法：
1. 在CAD软件中导入或绘制需要制作爆炸图的三维模型。
2. 选择一个适当的爆炸点，通常选择产品的重心或者关键零件的中心作为爆炸点。
3. 根据爆炸的需要，选择一个合适的方向和距离来移动零件。可以使用CAD软件中的移动或复制命令进行操作。
4. 逐步移动其他零件，按照设计的要求将它们分散开来。注意保持零件之间的相对位置和关系。
5. 完成所有零件的移动后，检查爆炸后的零件位置是否合理，可以根据需要进行微调。
6. 根据需要增加标注和图形说明，使爆炸图更加清晰易懂。
7. 最后，导出或打印爆炸图，保存为常见的图片格式或PDF文件。 二、装配图制作方法
装配图用于展示产品的组装结构和相关属性信息，可以帮助工程师和制造人员更好地理解和操作产品。以下是一种常用的装配图制作方法：
1. 准备需要制作装配图的零件和相关的三维模型。
2. 在CAD软件中创建一个新的装配文件，将所需零件导入到装配文件中。
3. 根据产品的组装顺序，逐步添加零件并进行定位和约束。可以使用CAD软件中的装配关系或者约束命令来实现。
4. 确保每个零件的位置和约束都正确，使其符合设计要求。
5. 添加装配图的相关标注和尺寸，标注零件的名称和编号等信息。
6. 根据需要，可以增加一些图形说明和效果，使装配图更加直观和清晰。
7. 检查装配文件和装配图的准确性和完整性。
8. 最后，导出或打印装配图，保存为常见的图片格式或PDF文件。
浩辰CAD机械教程 绘非标准减速器装配图 工程
在使用浩辰CAD机械xx绘图时，假设需要绘制标准减速器装配图，我们可以直接调用软件的相关功能，
在绘制之前，我们需要根据装配图的视图选择原那么，确定表达方案。我们本次绘制的表达方案为:主视图的选择应符合其工作位置或习惯放置位置，重点表达减速器的外形，同时对螺栓连接、油塞，油标及视孔盖和透气塞的连接采用局部剖视的方法表达。这样不但表达了这几处的装配连接关系，同时对下箱体左右两边和下边壁厚进行了表达，而且油面高度及大齿轮的浸油情况也表达清楚。
俯视图采用沿结合而剖切的画法，将内部的装配关系以及零件之间的相互位置清晰地表达出来，同时也表达出齿轮的啮合情况、以及轴系的润滑情况。
然后，确定绘图比例、图纸幅面，绘制各视图。在本文的实例中，我们选用了Al图幅，1:1比例(如图1)。
图1
之后，我们就可以正式开始绘图了：
1、合理布图，绘制出作图基准线
绘制出图框、标题栏及明细表的底稿线，再绘制各视图的基准线，即轴线、对称平面线及其它作图基准线，然后绘制主要零件的局部轮廓线。
2、依次绘制出装配线上的各个零件
虽然我们绘制的是非标准减速器装配图，但其中的很多零件仍然为标准件，如一些轴、轴承、齿轮、紧固件等等，浩辰CAD机械图库中都能直接调取。此外，浩辰CAD机械还提供了轴类零件和齿轮类零件的快捷设计功能(如图2)。 图2
具体绘制方面，我们先绘制装配线上起定位作用的零件，然后按由里向外的顺序绘制各个零件，
绘制过程中，如发现某个零件有误，一定要查找原因，同时还应对零件草图上的尺寸进行修改，这也是对各零件草图上尺寸的一次校核。
两轴系结构绘制完成后，开始绘制箱体，此时应两个视图配合起来绘制。这样思路明、概念清、投影准、速度快。
3、补绘装配细节
4、绘制剖面线
绘制装配图时，应分清装配体上各个结构及零件的装配关系，并注意以下结构问题：
