汽车音响FM电气指标测试与方法

  • 格式：doc
  • 大小：44.50 KB
  • 文档页数：5

汽车音响FM电气指标测试与方法 一、频率范围（FREQUENCY RANGE） [重点测试项目] 1、定义：表示接收机可能收到的最低端或最高端所发射频率。 2、条件：VOL不失真位置且最大，音质最大（EQ置于中间），信号强度位意，频偏22.5KHZ，调制频率1KHZ或400KHZ。 3、方法： A 首先将接收机的PVC转到最低端。 B 调谐SSG频率，使接收机输出最大（电平可用60dB）。 C 降低SSG之电平数，使刚刚看得出波形，再细调SSG之频率微调，使输出最大为止。 D 然后再将PVC转到最高端。 E 用B、C之同样方法使输出达到最大。 F 记录此时最高频率和最低频率之差为所求。 二、中频频率（INTERMEDIATE FREQUENCY） [重点测试项目] 1、定义：表示接收机10.7MHZ的偏移状况。 2、条件：音质最高（EQ中间），频偏22.5KHZ，调制频率1KHZ或400KHZ。 3、方法： A 接收机于98MHZ。 B 将SSG于10.7MHZ，100dB输出。 C 降低电平，使能看得出波形，再细调SSG之频率，使接收机输出最大。 D 此时，SSG上的频率即为该接收机的中频频率。 三、实用灵敏度（30dB限噪灵敏度）（USABLE SENSITIVITY S/N） [重点测试项目] 1、定义：以获得信号对杂音比为30dB的标准输出信号强度。 2、条件：VOL标准输出，音质最高（EQ中间），频偏22.5KHZ，调制频率1KHZ或400KHZ。 3、方法： A 固定SSG于频率90.1、98.1、106.1MHZ三点，接收机同调于上述三点。 B 先调SSG之输出强度（VOL此时为最大）达到标准输出。 C 将信号发生器的调制度关闭（去调制）此时为接收机之S/N。 D 此时的S/N如未达到30dB，则应将调制度打开。 E 然后增加SSG的电平强度，VOL转小于标准输出，再去调制，直到S/N等于30dB为止。 F 此时SSG上的输出电平为所求，以dB表示。 四、3%失真灵敏度（I.H.D SENSITIVITY 75DEV 3%T.H.D） 1、定义：表示接收机失真为3%时的灵敏度。 2、条件：VOL不定位，频偏75KHZ，调制频率1KHZ或400KHZ。 3、方法： A 固定SSG于频率90.1、98.1、106.1MHZ三点，而接收机与之同调于上述三点。 B 调整SSG之电平强度，此时毫伏表指针会上升或下降，收细VOL于标准输出，直 至失真度为3%为止。 C 此时SSG的输出电平为所求，以dB表示。 五、-3dB极限灵敏度（-3dB LIMIT SENSITIVITY） [重点测试项目] 1、定义：表示输出信号强度值，使输出从完全限制条件下降低3dB。 2、条件：VOL标准输出，信号强度60dB，频偏22.5KHZ，调制频率：1KHZ或400KHZ。 3、方法： A SSG之频率于98MHZ，接收机与之同调于98MHZ，音量于标准输出。 B 降低SSG上输出信号强度，使毫伏表下降3dB。 C 此时SSG上的输出电平为所求，以dB表示。 六、信噪比（S/N RATIO） [重点测试项目] 1、定义：表示信号输出与杂音之比。 2、条件：VOL标准输出，信号强度60dB，频偏22.5KHZ，调制频率：1KHZ或400KHZ。 3、方法： A 固定SSG之频率于98MHZ，接收机与之同调于98MHZ B 将SSG的输出电平定于60dB,再将接收机定于标准输出且以0dB作信号电平。 C 将SSG的调制度去掉，则此时的输出为杂音，作杂音电平。 D 看毫伏表上的信号电平与杂音电平之差为所求，以dB表示。 七、中频抑制（IF REJECTION） 1、定义：当接收机调谐于低端频率（90MHZ）时排除中频的能力。 2、条件：VOL最大，频偏22.5KHZ，调制频率：1KHZ或400KHZ 3、方法： A SSG上的频率于90MHZ，接收机与之同调于90MHZ，音量开到最大。 B 调整SSG 上的输出电平强度，使接收机达于标准输出。 C 再改变信号发生器的频率于10.7MHZ。 D 此时增加输出电平强度，使其达标准输出。 E 用10.7MHZ时的输出减去90MHZ时的输出电平，所得数据为所求，用dB表示（实用灵敏度dB数测也可以。） 八、假像抑制比（IMAGE REJECTION RATIO） 1、定义：当接收机调谐于高端频率（106MHZ）时，排除假像频率（106+2IF=127.4MHZ）的能力。 2、条件：VOL最大，频偏22.5KHZ，调制频率：1KHZ或400KHZ。 3、方法： A SSG上的频率于106MHZ，接收机与之同调于106MHZ，音量开到最大。 B 调整SSG 上的输出电平强度，使接收机达于标准输出。 C 再改变SSG上的频率于假像频率。 D 此时增加输出电平强度，使其达于标准输出 E 用假像频率时的输出电平减去106MHZ时的输出电平，所求数据以dB表示。 九、AM抑制比（AM SUPPRESSION） 1、定义：测量接收机抑制于FM信号的AM信号的能力。 2、条件：VOL标准输出，AM调制度30%，FM频偏22.5KHZ，调制频率：1KHZ或400KHZ。 3、方法： A SSG之频率于98MHZ，接收机与之同调于98MHZ B 调整SSG 上的输出电平强度，使接收机达于标准输出。 C 将FM频偏由22.5KHZ转到AM调制度30%，调制频率不变，此时毫伏表指针会下降。 D 加大SSG上的输出电平，使输出达于标准输出。 E AM输出电平减于FM输出电平之差为所求，以dB表示。 十、自动频率控制保持范围（AFC HOLDING RANGE） 1、定义：测量接收机补偿载波飘移的能力。 2、条件：VOL标准输出，信号强度60dB，频偏22.5KHZ，调制频率：1KHZ或400KHZ。 3、方法： A SSG之频率于98MHZ，接收机与之同调于98MHZ B 然后将AFC功能关闭，调整VOL，使其于标准输出，定于0dB。 C 降低和升高SSG频率，使输出下降3dB为止。 D 两个频率之间的相差为所求，以KHZ表示。 十一、选择性（SELECTIVITY） 1、定义：指分隔邻近电台的能力。 2、条件：VOL标准输出，频偏±22.5KHZ，调制频率：1KHZ或400KHZ。 3、方法： A SSG之频率于98MHZ，接收机与之同调，输出电平以实用灵敏度的输出电平（15-21dB）。 B 收细VOL到标准输出，且定为0dB。 C 偏调SSG频率98MHZ±200KHZ B 收细VOL到标准输出。 C 然后打SSG外调制钮（EXT），即去调制，再从低频信号发生器输入1KHZ频率到SSG内。 D 微调低频信号发生器的输出信号强度，使SSG上的“HIGH”和“LOW”两个灯都不亮（即保持输入信号有22.5KHZ的偏移）。 E 上、下偏调低频信号发生器的频率，使毫伏表指针下降3dB。 F 则此时调制频率高于或低于1KHZ的两个频率之差为本机的频率响应，用HZ和KHZ表示。B 收细VOL到标准输出，且定为0dB。 C 偏调SSG频率98MHZ±200KHZ（或±400KHZ以指标要求为准），此时，毫伏表指针会下降 D 增加SSG的输出电平，使接收机输出达到标准输出 E在98MHZ±200KHZ（或±400KHZ）的输出电平强度与98MHZ的输出电平强度之差为所求，以dB表示。 十二、频率的响应（FIDELITY-3 dB） [重点测试项目] 1、定义：测量接收机当调制频率改变时，其输出下降3dB的特性。 2、条件：VOL标准输出，频偏22.5KHZ，调制频率：1KHZ，输出电平强度60dB。 3、方法： A 固定SSG之频率于98MHZ，接收机与之同调于98MHZ B 收细VOL到标准输出。 C 然后打SSG外调制钮（EXT），即去调制，再从低频信号发生器输入1KHZ频率到SSG内。 D 微调低频信号发生器的输出信号强度，使SSG上的“HIGH”和“LOW”两个灯都不亮（即保持输入信号有22.5KHZ的偏移）。 E 上、下偏调低频信号发生器的频率，使毫伏表指针下降3dB。 F 则此时调制频率高于或低于1KHZ的两个频率之差为本机的频率响应，用HZ和KHZ表示。 十三、失真度（THD） [重点测试项目] 1、定义：当标准输出时，高谐波的含有率。 2、条件：VOL标准输出，输出信号强度60dB，频偏±22.5KHZ，调制频率：1KHZ或400KHZ。 3、方法： A 固定SSG之频率于98MHZ，接收机与之同调于98MHZ，60dB输出。 B 音量置于标准输出。 C 此时看失真仪上的失真度，以%表示。 十四、过载失真（OVERLOAD DISTORTION） [重点测试项目] 1、定义：在超负荷输出时，高谐波的含有量。 2、条件：VOL标准输出，信号强度100dB，频偏75KHZ，调制频率：1KHZ或400KHZ。 3、方法： A 固定SSG之频率于98MHZ，接收机与之同调于98MHZ。 B 从SSG上输出100dB信号到接收机内，VOL置于标准输出。 C 此时看失真仪上的失真度，以%表示。 十五、10%失真输出功率（10THD OUTPUT POWER） 1、定义：当失真度为10%时，接收机最大的输出功率。 2、条件：VOL不定位，信号强度60dB，频偏22.5KHZ，调制频率：1KHZ或4KHZ。 3、方法： A 固定SSG之频率于98MHZ，接收机与之同调于98MHZ。 B 从SSG上输出60dB信号到接收机内 C 调整VOL，使失真仪上的失真度为10% D 此时，看毫伏表上的电压值换算成功率，以W表示。功率换算公式：P=U²/R P表示功率，U表示电压，R表示电阻。 十六、最大输出功率（MAX OUTPUT POWER） [重点测试项目] 1、定义：以60dB时的最大输出功率。 2、条件：VOL最大，信号强度60dB，频偏75KHZ，调制频率：1KHZ或400KHZ。 3、方法： A 固定SSG之频率于98MHZ，接收机与之同调于98MHZ。 B 从SSG上输出60dB电平到接收机内，音量置于最大。 C 看毫伏表上的电压值换算成功率，即为所求，P=U²/R，用W表示。 十七、自动停台灵敏度（AUOT ESSK SENS） [重点测试项目] 1、定义：表示接收机在自动停台时所需要的最小标准输入信号。 2、条件：VOL最大，频偏22.5KHZ，调制频率：1KHZ或400KHZ。 3、方法： A 固定SSG之于98MHZ B 按接收机上的自动扫描钮 C 调节SSG上的输出电平，使接收机能刚刚好停台为止 D 此时SSG上的输出电平为所求，以dB表示。 十八、近/远程作用（LO/DX EFFECT） [重点测试项目] 1、定义：表示接收机在近/远程之间的灵敏度之差。 2、条件：VOL最大，信号强度是最大灵敏度，频偏22.5KHZ，调制频率：1KHZ或400KHZ。 3、方法： A 固定SSG之频率于98MHZ，接收机与之同调于98MHZ。 B 按近/远程钮，使之工作于远程状态，以最大灵敏度电平输入，使接收机输出于标准输出。 C 再按近/远程钮，使之工作于近程状态，此时毫伏表指针会下降，增加SSG上的输出电平，使接收机于标准输出。 D 近程状态所需电平减去远程状态所需电平，所得之差为所求，以dB表示。 十九、解码分离度（SEPARATION） [重点测试项目] 1、定义：测量接收机在立体声状态下，左右两声道的分离情况。 2、条件：VOL标准输出，输出信号强度60dB，频偏75KHZ或L+R=90%，导频10%，调

合集下载

Audio FM收音机电性能测试指导书

Audio FM收音机电性能测试指导书

AudioFM收音机电性能测试指导书目的：验证FM广播收音机产品的电声性能是否符合规格要求。

1．适用范围适用于调频广播接收机包括调谐器组合机中的调频收音部分进行电声性能的测量。

2．定义无3．职责无4．测试程序5.1 标准测试条件5.1.1 标准调制度标准调制度是指调制信号的峰值频偏与系统最大频偏的百分比。

标准调制度规定为30%。

5.1.1.1 标准立体声调制度100% 调制度对应于±75KHz频偏。

30%调制度对应于±22.5KHz频偏。

5.1.1.2 标准立体声调制度设整个立体声复合信号的调制度为100%（±75KHz频偏）其中：导频信号占10%（±7.5KHz频偏）主、副信号的合成信号占90%（±67.5KHz频偏）以此主、副信号的合成信号作为100%(±67.5KHz频偏) ,那么，30%的调制度则为±20.25KHz.对于不同的调制方式，其频偏的分配如下表所示。

5.1.2 标准测试频率测试频率规定为：88、98、108MHz。

标准测试频率规定为：98MHz。

客户有不同要求时按客户要求执行。

5.1.3 标准输入信号电平标准输入信号电平规定为71dBf（≈66dBuV/EMF）5.1.4 标准负载测量电性能时应该用阻值等于扬声器标称阻抗的纯电阻（误差为 2%）代替扬声器做负载测量声性能，且应按扬声器的标称阻抗计算相应的电压值。

5.1.5 标准输出功率接收机的输出用加到扬声器上的功率来表示或者用标准负载上所消耗的功率来表示。

根据接收机的类别一般可用5mM 10mM 50mM和500mM 作为标准输出功率，其中50mM为优选值。

对于更大功率输出的接收机，可用比标称有用功率低10dB的功率作为标准输出功率。

根据公司产品的特点，一般定义为1W，产品规格有定义的，以产品规格为准。

5.1.6 音效处理功能的设置1)均衡（BALANCE EQUALIEER），低音（BASS）和高音（TREBLE）旋钮置于中心位置；2)音调（回音/ECHO、变调/KEY/TONE等）控旋钮置于中心位置，软件调节的应处于不影响音频特性输出的位置；3)环绕（SURROUND）、升频/降频（UP SAMPLING /DOWN SAMPLING）等声场处理功能关闭。

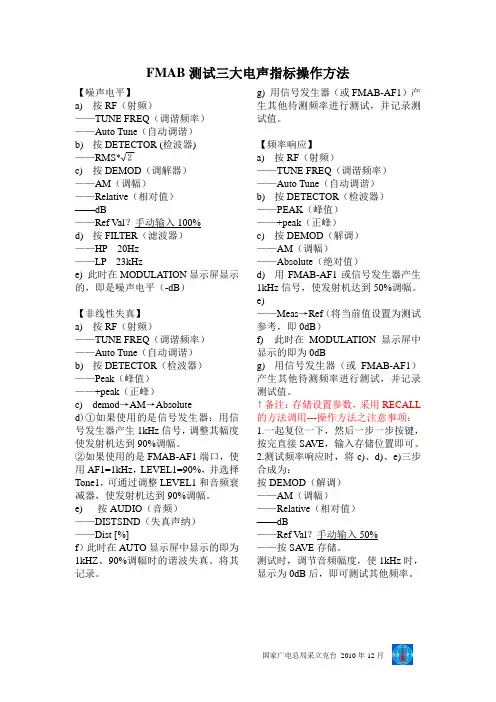

FMAB三大电声指标测试
