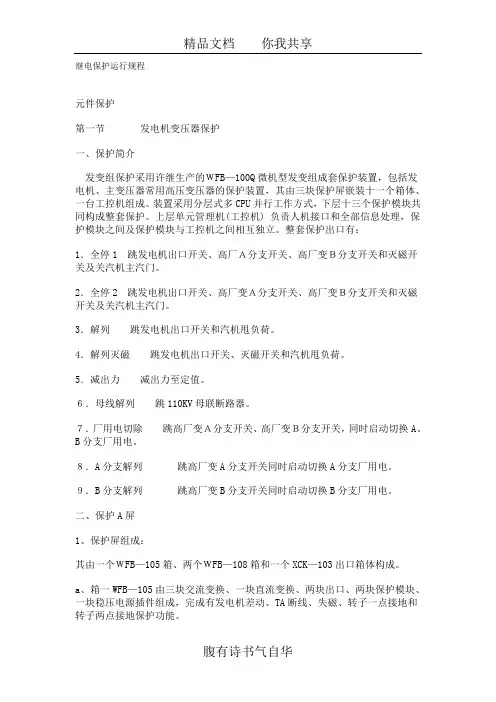

继电保护运行规程元件保护第一节发电机变压器保护一、保护简介发变组保护采用许继生产的ＷFB—100Q微机型发变组成套保护装置，包括发电机、主变压器常用高压变压器的保护装置，其由三块保护屏嵌装十一个箱体、一台工控机组成。

装置采用分层式多CPU并行工作方式，下层十三个保护模块共同构成整套保护。

上层单元管理机(工控机) 负责人机接口和全部信息处理，保护模块之间及保护模块与工控机之间相互独立。

整套保护出口有：1．全停1 跳发电机出口开关、高厂Ａ分支开关、高厂变Ｂ分支开关和灭磁开关及关汽机主汽门。

2．全停2 跳发电机出口开关、高厂变Ａ分支开关、高厂变Ｂ分支开关和灭磁开关及关汽机主汽门。

3．解列跳发电机出口开关和汽机甩负荷。

4．解列灭磁跳发电机出口开关、灭磁开关和汽机甩负荷。

5．减出力减出力至定值。

６．母线解列跳110KV母联断路器。

７．厂用电切除跳高厂变Ａ分支开关、高厂变Ｂ分支开关，同时启动切换A、B分支厂用电。

８．A分支解列跳高厂变A分支开关同时启动切换A分支厂用电。

９．B分支解列跳高厂变B分支开关同时启动切换B分支厂用电。

二、保护A屏1、保护屏组成：其由一个ＷFB—105箱、两个ＷFB—108箱和一个XCK—103出口箱体构成。

a、箱一WFB—105由三块交流变换、一块直流变换、两块出口、两块保护模块、一块稳压电源插件组成，完成有发电机差动、TA断线、失磁、转子一点接地和转子两点接地保护功能。

b、箱二WFB—108由三块交流变换、一块辅助信号、一块出口、两块保护模块、两块稳压电源插件组成，完成有定子接地、励磁变过流、励磁变过负荷、主变瓦斯、主变温度、主变压力释放及主变冷却系统故障保护功能。

c、箱三WFB—108箱由三块交流变换、一块辅助信号、一块出口、两块保护模块、两块稳压电源插件组成，完成有匝间保护、YH断线、发电机对称过负荷，发电机负序过流、发电机断水、励磁系统故障和热工保护(我厂没用) 保护功能。

继电保护总结继电保护是电力系统中的一项核心保护措施，主要用于确保发电机、变压器、线路和其他电力设备的安全运行。

在面对各种故障和异常情况时，继电保护能够快速、可靠地断开故障电路，保护设备和人员的安全。

目前，继电保护技术已经得到了广泛的应用，研究人员不断探索新的技术和方法，为电力系统的安全稳定运行提供更好的保障。

下面将针对继电保护的知识进行总结，以期对读者的学习和工作有所帮助。

一、继电保护的原理及分类继电保护的原理基于检测电力系统中出现的故障和异常情况，并利用现代电子技术和电磁学原理，通过控制断路器等处理设备，快速断开故障电路，保护设备和人员的安全。

按照作用对象的不同，继电保护可以分为发电机保护、变压器保护、线路保护和母线保护等不同类型。

其中，发电机保护主要用于保护发电机本身免受各种故障和异常情况的威胁；变压器保护则主要用于保护变压器免受短路、过流和局部放电等故障的影响；线路保护则主要用于保护电网中的输电线路免受闪络、短路和过载等故障的影响；母线保护主要用于保护电网中的母线免受电弧接地故障和接触不良等影响。

二、继电保护的设备及其功能继电保护涉及到各种设备和器件，其中最重要的是保护继电器。

保护继电器是继电保护的核心控制设备，它可以根据电力系统中的输入信号，对输出信号进行控制，对断路器、过载保护器等设备启动和控制。

此外，继电保护还包括短路电流测量器、转速计、震动传感器、温度计、压力计等监测设备，以及电流互感器、电压互感器、绝缘计、微机保护装置等测量和检测设备。

这些设备能够收集和记录电力系统中的各种数据，并通过算法和逻辑运算，识别电力系统中存在的故障和异常情况，从而实现快速、智能化的保护措施。

三、继电保护的特点和优势1.快速反应：继电保护能够在几毫秒甚至几微秒内做出反应，对电网中的故障进行快速处理，保证供电的连续性和可靠性。

2.智能分析：继电保护采用先进的算法和逻辑运算，能够对不同类型的故障进行智能分析处理，减少误判率和漏判率。

逆功率保护配置浅析一、逆功率保护介绍逆功率分为发电机逆功率保护和程跳逆功率保护两种。

1、发电机逆功率保护（电跳机）首先,逆功率保护是发电机继电保护的一种,作为汽轮发电机出现有功功率倒送，发电机变为电动机运行异常工况的保护。

汽轮发电机在某种原因主气门关闭时，汽轮机处于无蒸汽状态运行，此时发电机变为电动机带动汽轮机转子旋转，汽轮机叶片的高速旋转会引起风磨损耗，特别在尾端的叶片可能引起过热，造成汽轮机转子叶片损坏事故。

（可以理解为是对汽轮机叶片的保护）。

逆功率保护设两段时限：Ⅰ段发信号，可设延时15S。

Ⅱ段定值延时（根据汽轮机允许的逆功率运行时间），动作解列。

2、程序逆功率（机跳电）逆功率保护是发电机程控跳闸的启动条件。

而程序逆功率保护严格说不是一种保护，而是为实现程序跳闸而设置的动作过程。

程序逆功率主要就是用于程序跳闸，算是一种停机方式。

最关键的是逆功率只要定值达到就动作，程跳逆功率除了要定值达到，而且还要汽机主汽门关闭，才能跳闸。

在正常停机操作当负荷降为零时，先关汽轮机主汽门,然后来启动程序逆功率保护来跳发电机。

这样做的目的是防止主汽门关闭不严，当断路器跳开后，由于没有电磁功率这个电磁力矩，有可能造成汽轮机飞车。

二、我厂逆功率保护配置表9-1 发电机和变压器电气量保护配置表本厂发电机逆功率t11定值15s发信，t12定值120s动作于发变组全停。

程跳逆功率t11定值1s动作于发变组全停。

逆功率Pg1(负）定值均为-6.36W 为触发条件，也就是说机组刚并网时一定要杜绝出现逆功率现象。

因初负荷阶段主要靠中压缸做功，并网后操作高低旁时，优先关闭低旁，适当关小高胖至20%-30%开度，保证再热器压力，保证机组负荷大于0，防止出现逆功率现象。

同时需要注意，集控规程中不破坏真空紧急停机条件：第11条，机组无蒸汽运行超过1分钟时。

当机组打闸后高调门全关、主汽门关闭无反馈，程跳逆功率拒动时，应在1分钟内将发电机紧停，检查低压缸排汽温度不超温，检查厂用电切换成功，否则，厂用电快切装置闭锁报警时，退出厂用电快切装置，人为手动切换厂用电，严格遵循先分后合的原则。

电力装置发电机的继电保护和自动装置设计规范1电压在3KV及以上、容量在25MW及以下的发电机，对下列故障及异常运行方式应装设相应的保护装置：a.定子绕组相间短路；b.定子绕组接地；c.定子绕组匝间短路；d.发电机外部短路；e.对称过负荷；f.定子绕组过电压；g.励磁回路一点及二点接地；h.失磁故隙。

2保护装置出口动作方式可分为停机、解列、缩小故障影响范围和信号。

3对发电机定子绕组及引出线的相间短路故障，应装设相应的保护装置作为发电机的主保护，保护装置应动作于停机，并应符合下列规定：a.IMW及以下单独运行的发电机，如中性点侧有引出线，应在中性点倒装设过电流保护；如中性点侧无引出线,应在发电机机端装设低电压保护。

b.IMW及以下与其它发电机或与电力系统并列运行的发电机，应在发电机机端装设电流速断保护。

当电流速断保护灵敏,性不符合要求时，可装设纵联差动保护；对中性点侧没有引出线的发电机，可装设低压闭锁过流保护。

c.对IMW以上的发电机，应装设纵联差动保护。

对发电机变压器组，当发电机与变压器之间有断路器时,发电机应单独装设纵联差动保护；当发电机与变压器之间没有断路器时，应装设发电机变压器组共用的纵联差动保护。

4发电机定子接地保护应符合下列规定：a.对直接接于母线的发电机，不计入消弧线圈的补偿作用，当定子绕组单相接地故障电流大于4A时，应装设有选择性的接地保护装置，其出口应动作于信号或停机。

保护装置由装于机端的零序电流互感器和电流继电器构成。

其整定值应躲过不平衡电流，带短时限动作，并宜设置外部短路的闭锁装置。

b.在发电机机端电压母线上应装设单相接地监视装置，其出口应动作于信号。

c.在发电机机端应装设测量零序电压的电压表。

d.对发电机变压器组应装设保护区不小于90%的定子接地保护。

保护装置带时限动作于信号,根据系统情况和发电机绝缘状态，亦可动作于停机。

5发电机的匝间短路保护应符合下列规定：a.定子绕组为星形接线，每相有并联分支，且中性点有分支引出端子的发电机，应装设单继电器式横联差动保护。
