大型游戏机主板常见故障

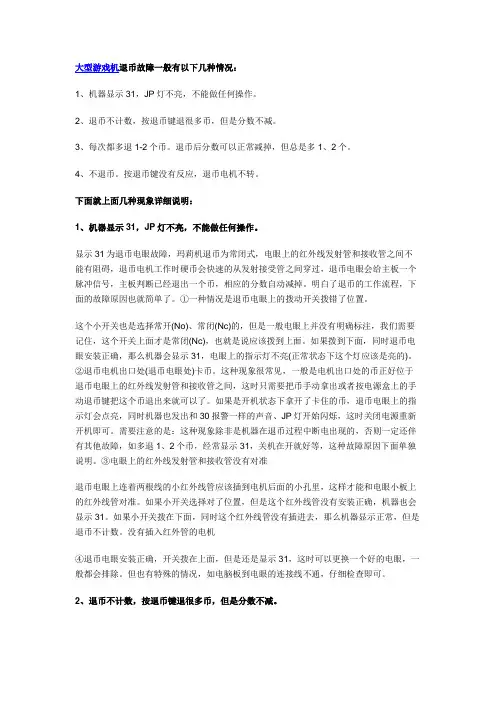

大型游戏机退币故障一般有以下几种情况：1、机器显示31，JP灯不亮，不能做任何操作。

2、退币不计数，按退币键退很多币，但是分数不减。

3、每次都多退1-2个币。

退币后分数可以正常减掉，但总是多1、2个。

4、不退币。

按退币键没有反应，退币电机不转。

下面就上面几种现象详细说明：1、机器显示31，JP灯不亮，不能做任何操作。

显示31为退币电眼故障，玛莉机退币为常闭式，电眼上的红外线发射管和接收管之间不能有阻碍，退币电机工作时硬币会快速的从发射接受管之间穿过，退币电眼会给主板一个脉冲信号，主板判断已经退出一个币，相应的分数自动减掉。

明白了退币的工作流程，下面的故障原因也就简单了。

①一种情况是退币电眼上的拨动开关拨错了位置。

这个小开关也是选择常开(No)、常闭(Nc)的，但是一般电眼上并没有明确标注，我们需要记住，这个开关上面才是常闭(Nc)，也就是说应该拨到上面。

如果拨到下面，同时退币电眼安装正确，那么机器会显示31，电眼上的指示灯不亮(正常状态下这个灯应该是亮的)。

②退币电机出口处(退币电眼处)卡币。

这种现象很常见，一般是电机出口处的币正好位于退币电眼上的红外线发射管和接收管之间，这时只需要把币手动拿出或者按电源盒上的手动退币键把这个币退出来就可以了。

如果是开机状态下拿开了卡住的币，退币电眼上的指示灯会点亮，同时机器也发出和30报警一样的声音、JP灯开始闪烁，这时关闭电源重新开机即可。

需要注意的是：这种现象除非是机器在退币过程中断电出现的，否则一定还伴有其他故障，如多退1、2个币，经常显示31，关机在开就好等，这种故障原因下面单独说明。

③电眼上的红外线发射管和接收管没有对准退币电眼上连着两根线的小红外线管应该插到电机后面的小孔里，这样才能和电眼小板上的红外线管对准。

如果小开关选择对了位置，但是这个红外线管没有安装正确，机器也会显示31。

如果小开关拨在下面，同时这个红外线管没有插进去，那么机器显示正常，但是退币不计数。

电子游戏机电路维修手册第一章介绍电子游戏机已经成为人们生活中不可或缺的一部分，而游戏机的故障也是非常常见的。

本手册旨在帮助读者了解电子游戏机的基本电路原理和维修方法，希望能够帮助读者更好地解决游戏机故障问题。

第二章电子游戏机的基础知识2.1 电子游戏机的组成部分电子游戏机通常由主板、电源模块、显示屏、按键模块等部分组成。

主板负责游戏运行和信号处理，电源模块提供电能支持，显示屏用于显示游戏画面，按键模块用于输入控制。

2.2 电子游戏机的基本电路原理电子游戏机的基本电路原理包括电源电路、控制电路和信号处理电路。

电源电路负责将输入电能转化为适用于游戏机各个电路模块的电能；控制电路负责接收用户的操作信号，并控制游戏机运行；信号处理电路负责将游戏机输出的信号进行处理，以供显示屏显示出对应的游戏画面。

第三章电子游戏机故障排除方法3.1 了解常见故障在维修电子游戏机之前，首先需要对常见的故障进行了解。

常见的故障包括电源故障、显示屏故障、按键故障等。

了解故障种类和表现形式可以帮助我们更快定位问题所在。

3.2 故障排除步骤故障排除的步骤是一个系统性的过程，首先要进行初步检查，确定故障种类；然后进行详细检查，查找具体故障点；最后进行修理或更换故障元件，使电子游戏机恢复正常工作。

第四章电子游戏机维修实例4.1 电源故障维修当电子游戏机无法正常开机或者突然断电时，首先需要检查电源模块，查看是否存在损坏或松动的情况。

如果电源模块无法修复，需要更换新的电源模块。

4.2 显示屏故障维修当游戏机的显示屏无法正常显示画面或者出现杂乱的图像时，可以首先检查连接线是否损坏或接触不良。

若连接线无问题，则需要检查显示屏本身是否损坏，如果是，需要更换新的显示屏。

4.3 按键故障维修如果电子游戏机的按键无法正常输入操作信号，可能是按键模块损坏或者接触不良。

可以使用万用表检查按键模块的电阻值，如果数值异常，可以考虑更换新的按键模块。

第五章维修注意事项5.1 安全第一在维修电子游戏机时，一定要注意自身的安全。

《啤酒桶》游戏机常见故障代码002 主机硬体错误，主板故障072 jp退币机构的极限电眼d无感应003 主机程序rom错误073 jp退币机构的极限电眼d无感应004 主机记忆体ram错误074 jp退币机构的极限电眼d无感应006 主机电池无能量075 jp退币机构的极限电眼d无感应007 主机电池电压低076 jp退币机构的极限电眼d无感应008 主机程序更换须归零081 jp退币机构的极限电眼u仍在感应010 主机指拨开关变更须复位082 jp退币机构的极限电眼u仍在感应014 主机时间ic错误083 jp退币机构的极限电眼u仍在感应015 马达或滑道有杂物084 jp退币机构的极限电眼u仍在感应016 游戏数据异常085 jp退币机构的极限电眼u仍在感应020 分机晃动当机086 jp退币机构的极限电眼u仍在感应021 jp马达或滑道口电眼异常091 jp退币机构的极限电眼u无感应022 jp马达有作但电眼异常092 jp退币机构的极限电眼u无感应023 jp马达驱动板版本错误093 jp退币机构的极限电眼u无感应024 jp马达电眼异常094 jp退币机构的极限电眼u无感应025 jp马达电眼无感应095 jp退币机构的极限电眼u无感应026 jp马达设定值太低096 jp退币机构的极限电眼u无感应027 jp马达设定值太高101 jp退币机构的关闭电眼仍在感应028 jp马达驱动板无反应102 jp退币机构的关闭电眼仍在感应029 jp马达驱动板动作异常103 jp退币机构的关闭电眼仍在感应030 jp机构一段时间停止104 jp退币机构的关闭电眼仍在感应031 仙人掌机构不转105 jp退币机构的关闭电眼仍在感应041 仙人掌机构电眼异常[仍在感应] 106 jp退币机构的关闭电眼仍在感应042 仙人掌机构电眼异常[仍在感应] 111 jp退币机构的关闭电眼无感应043 仙人掌机构电眼异常[仍在感应] 112 jp退币机构的关闭电眼无感应044 仙人掌机构电眼异常[仍在感应] 113 jp退币机构的关闭电眼无感应045 仙人掌机构电眼异常[仍在感应] 114 jp退币机构的关闭电眼无感应046 仙人掌机构电眼异常[仍在感应] 115 jp退币机构的关闭电眼无感应051 仙人掌机构电眼异常[无感应] 116 jp退币机构的关闭电眼无感应052 仙人掌机构电眼异常[无感应] 131 jp退币机构的极限电眼u和d同时感应053 仙人掌机构电眼异常[无感应] 132 jp退币机构的极限电眼u和d同时感应054 仙人掌机构电眼异常[无感应] 133 jp退币机构的极限电眼u和d同时感应055 仙人掌机构电眼异常[无感应] 134 jp退币机构的极限电眼u和d同时感应056 仙人掌机构电眼异常[无感应] 135 jp退币机构的极限电眼u和d同时感应061 jp退币机构的极限电眼d仍在感应136 jp退币机构的极限电眼u和d同时感应062 jp退币机构的极限电眼d仍在感应301 球桶无球或卡住063 jp退币机构的极限电眼d仍在感应302 多退球064 jp退币机构的极限电眼d仍在感应303 没操作但自动退球065 jp退币机构的极限电眼d仍在感应305 球机构的位置电眼l无感应066 jp退币机构的极限电眼d仍在感应306 球机构的位置电眼r无感应071 jp退币机构的极限电眼d无感应308 球机构的位置电眼l和r同时感应311 分机程序异常416 比倍栅门的电眼异常6313 分机程序不一致417 比倍栅门的电眼异常7314 分机ram记忆体错误418 比倍栅门的电眼异常8316 分机电池无能量419 比倍栅门的电眼异常9317 分机电池电压低422 分配代币机构的电眼无感应318 分机程式rom版本变更424 tilt flap的关闭电眼o仍在感应320 分机指拨开关变更须复位425 tilt flap的关闭电眼c仍在感应321 通讯光纤异常427 tilt flap的关闭电眼同时在感应401 滑道马达有转动但无代币退出429 推币盘的点眼无感应403 滑道马达有转动但有代币退出431 wiper的电眼无感应404 滑道马达无转动但无代币退出432 玻璃球出口电眼故障405 滑道马达无转动但有代币退出433 投币数与砸灯数差距太大，分机板松406 滑道马达电眼感应异常434 备用ram记忆数据异常407 投币口右电眼异常435 各种ram记忆体的数据异常408 投币口左电眼异常436 各种ram记忆体的数据异常409 投币口电眼异常437410 底座晃动造成当机438 各种ram记忆体的数据异常411 比倍栅门的电眼异常1 439 各种ram记忆体的数据异常412 比倍栅门的电眼异常2 440 各种ram记忆体的数据异常413 比倍栅门的电眼异常3 441 各种ram记忆体的数据异常414 比倍栅门的电眼异常4 442 与主机通讯光纤异常415 比倍栅门的电眼异常5 416 比倍栅门的电眼异常6。

大型游戏机常见故障：推币机故障：送奖电眼：31H 【卡币】右2分JP开关卡币：52H 按住KO+K1开机，松手显示66左推币电眼：32H 【卡币】左3分JP开关卡币：53H 然后，按KO键OK。

右推币电眼：33H 【卡币】右3分JP开关卡币：54H左5分JP开关卡币：55H KO：重启系统左投币开关：41H 右5分JP开关卡币：56H 在开机状态下按KO键，消除故障右投币开关：42H 中8分JP开关卡币：57H 码，重启系统。

送奖马达无币：61H左2分JP开关卡币：51H 左推币马达无币：62H右2分JP开关卡币：51H 右推币马达无币：63H3.保护摇动机器：10秒钟停机保护大型模拟游戏机维修：一、查板方法1.观察法：有无烧糊弄、烧断、起泡、板面断线、插口锈蚀。

2.表量：+5V、GND电阻是否是太小(50揭韵戮徽正常，再机后电流量是否太大)(3A以上均属不正常)3.通电检查：对明确已坏板，可略调高电压0.5-1V，开机后用手搓板上的IC，让有问题的芯片发热，从而感知出来。

4.逻辑笔检查：对重点怀疑的IC输入、输出、控制及对络端查信号有无、强弱。

5.辨别权上各大工作区：大部分板都有区域上的明确分工，如：控制区(CUP)、时钟区(晶振)(分频)、背景画面区、动作区(人物、飞机)、声音产生合成区等。

这对电脑板的深入维修十分重要。

二、排错方法：1.将怀疑的芯片，根据手册的指示，首先检查输入、输出端是否有信号(波型)，如有入无出，再查IC的控制信号(时钟)等的有无，如有则此IC坏的可能性极大，无控制信号，追查到它的前一极，直到找到损坏的IC为止。

2.找到的暂不要从极上取下可选用同一型号，或程序内容相同的IC背在上面，开机观察是否好转，以确认该IC是否损坏。

3.用双线、借跳出线法寻找短路线：发现有的信线和地线、+5V或其它多个IC不应相连的脚短路，可工断该线再测量，判断是IC问题还是板面走线问题，或从其它IC上借用一信号一焊接到波型不对的IC上现象画面是否变好，判断该IC的好坏。
