模块一 套筒及深孔加工
课题一 复杂套类零件加工
任务1 加工钻套
任务5 加工薄壁套筒
任务2 加工轴承套 任务6 加工薄壁铝锥套
任务3 加工密封套 任务7 加工大型V带轮
任务4 加工轴承铜套 任务8 加工大型薄壁套
课题一 复杂套类零件加工
任务1 加工钻套
在CA6140型车床上 完成如图1-1所示钻套 工件的加工。本任务的 重点内容为内孔及外圆 的精加工和测量。要求 能够正确刃磨钻头，进 行钻孔、扩孔、铰孔加 工，能正确使用外圆精 车刀及选择切削用量， 保证外圆过渡配合的公 差要求。
课题一 复杂套类零件加工
一、图样分析
可换钻套是一种钻孔时用于定位的模具，一般镶在夹具 体上，当夹具体将工件夹住后，钻头沿着钻套的内孔对工件 进行钻孔。钻套要满足钻头钻孔时的定位要求，内、外圆的 表面粗糙度采取Ra0.8µm。内孔的F7及Ra0.8µm的实际用 途就是使钻内孔时钻头定位准确，并保证减少对钻头的磨损； 外圆的m6及Ra0.8µm的实际用途是保证与夹具体定位准确， 并且便于拆装。
课题一 复杂套类零件加工
（1）麻花钻横刃及横刃处前角是重要且非常难刃磨的区域，应 逐步练习。
（2）扩孔时如果修磨好主切削刃与棱边的交点，小孔表面可达 到Ra1.6μm。
（3）钻孔时要注意两头，开始时要稳、要慢，等横刃、主切削 刃钻入工件后再按正常进给量钻孔；孔快钻通时，当横刃即将不参 加切削时，应及时减小钻头的进给量，防止钻头折断。
差=1/3×0.021=0.007㎜，则铰刀尺寸最大极限尺寸为
25.020＋0.014=25.034㎜，最小极限尺寸为为25.02＋
0.007=25.027，选择铰刀尺寸为φ25 00..003247mm。

P→A→B→C→D→ E→F→A→P的路 线进给（P为起刀 点，坐标X-50、Y50，A点为切入 点），轮廓铣削完 毕刀具返回起刀点 P。
5．工件装夹 以已加工的底面和侧面作为定位基准，在机用虎钳
上装夹工件，钳口高度为50 mm，工件顶面高于钳口 10～15 mm，工件底面用垫块托起，在虎钳上夹紧前后 两侧面。虎钳用T形槽用螺栓固定在铣床工作台上。

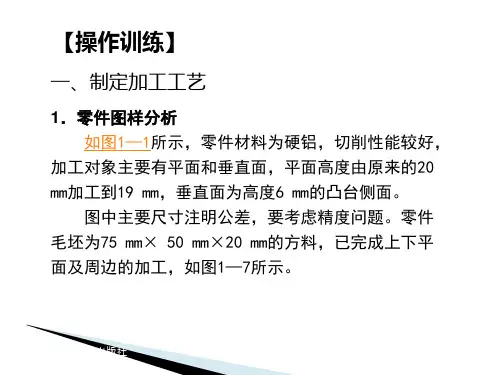

【操作训练】
一、制定加工工艺
1．零件图样分析 如图1—1所示，零件材料为硬铝，切削性能较好，
加工对象主要有平面和垂直面，平面高度由原来的20 mm加工到19 mm，垂直面为高度6 mm的凸台侧面。
图中主要尺寸注明公差，要考虑精度问题。零件 毛坯为75 mm× 50 mm×20 mm的方料，已完成上下平 面及周边的加工，如图1—7所示。
高等教育出版社
Higher Education Press
3．程序模拟与调试 程序调试时，把工件坐标系的Z值朝正方向移动50 mm，适当降低进给速度，检查刀具运动是否正确。 4．工件加工 把工件坐标系的z值恢复原值，按下起动键，适当调整 主轴转速和进给速度，保证加工正常。
高等教育出版社
Higher Education Press
高等教育出版社
Higher Education Press
6．切削用量选择
主轴转速计算公式为 n=1000v／πD
式中 n一主轴的转速，r／min； v一主轴的线速度，m／min； D——刀具直径，mm。
进给速度的计算公式为 F=SzZn
式中F——进给速度，mm／min； Sz——铣刀的每齿进给速度，mm／每齿； Z——铣刀的齿数； n——主轴的转速，r／min。
工步四，采用顺铣的方式铣削，路线与工步三一样 （精加工采用逆铣方式比较好，但走刀路线则要全部变 更，重新编程将会比较烦琐，考虑到是手工编程，所以 仍采用原粗加工走刀路线）。

工艺流程
根据产品图纸和工艺要求，制定工艺流程，包括材料准备、下料、成型、装配、 检验等步骤。
操作规范
制定各工序的操作规范和安全操作规程，确保操作人员按照规范进行操作，保证 产品质量和生产安全。同时，对操作人员进行技能培训和安全教育，提高其技能 水平和安全意识。
