某矿区基于ANSYS的初始地应力场回归分析

芦岭煤矿II水平地应力场特征及其对巷道变形影响研究的开题报告（本文以假定的研究课题为例）一、选题背景及意义芦岭煤矿II矿区是典型的非均质性矿区，地应力场复杂多变，巷道开挖易引发较大的变形或破坏。

因此，对煤矿水平地应力场特征的研究及其对巷道变形的影响具有重要的理论和实践意义。

本研究将对芦岭煤矿II水平地应力场特征进行分析，探讨其中的规律性和变化趋势，并建立针对巷道变形的数学模型，提高煤矿开采效率、保证煤矿安全。

二、研究内容1. 研究区域的地质背景及地质构造特征，对应力场的形成和变化趋势进行分析和总结。

2.测试煤层和围岩的力学性质，采集水平应力场的数据。

3. 基于ANSYS有限元分析软件，建立三维应力场数值模型，模拟实际开采工作面的应力场分布。

4. 通过现场观测和模拟分析的方法，评估巷道开挖对应力场的影响，分析变形的特点和趋势。

5. 基于变形特点和趋势，建立数学模型，分析巷道变形与水平应力场的关系，预测巷道变形量，为煤矿开采提供技术支持。

三、研究方法1. 实地采集水平应力场数据，使用多种仪器监测数据波动和变化趋势。

2. 使用广泛应用的ANSYS有限元分析软件，建立实际应力场的三维数值模型，对应力场进行数值模拟和分析。

3. 在煤矿现场进行巷道开挖，采取现场观测和定期监测的方法，分析变形特点和趋势。

4. 基于变形特点和趋势，建立数学模型，预测巷道变形量，并对数据进行统计和分析。

四、预期成果1. 得出芦岭煤矿II水平地应力场的特征及其变化规律，提供煤矿水平地应力场的理论研究成果。

2. 建立针对巷道变形的数学模型，实现巷道变形的预测和控制。

3. 提供煤矿开采的技术支持，提高开采效率、保证工人和设备的安全。

五、研究进度与计划目前，已经完成了研究区域的地质背景及地质构造特征的初步分析，完成了水平应力场数据的采集和分析。

预计下一步将进行煤层和围岩的力学性质测试，建立三维应力场数值模型，安排现场巷道开挖，评估巷道开挖对应力场的影响，制定并验证数学模型。

新立煤矿地应力分布规律分析作者：金庆才来源：《科学导报·学术》2020年第55期【摘要】煤矿井下地质条件复杂多变，实地测量只能获得局部地应力情况，有限的测量数据无法准确反映大范围井田应力场情况，难以满足矿井工程设计和施工的需要。

鉴于此，在充分考虑现场工程地质条件的基础上，利用有限的地应力测量成果，采用科学的反演方法得到较为准确的井田地应力场具有重要的理论价值及工程实践意义。

地应力场反演方法众多，其中多元线性回归分析方法，能够反映地形地质条件和岩体的结构形态，是目前工程中比较成熟且精确的地应力反演方法。

目前，七台河矿区进行了地应力测试，对七台河矿区进行地应力反演，确定各个煤矿及煤层的地应力场。

【关键词】地应力场;flac3D数值模拟三维地应力场反演数值模型范围的选取，需要考虑实测点位置、模拟精度、地质资料是否齐全等多方面因素。

一般来说，选取范围在保证实测点在内的前提下应尽量缩小，这样将会提高模拟结果的准确性，但过小的范围无法满足指导现场工程的要求，实际意义不大。

因此，模型选取范围要大小适宜，既能充分保证地应力场模拟结果的准确性，又能对现场工程实践具有很好的指导意义。

计算域的确定应遵循以下2个原则：（1）几何范围应包括工程需要的区域，且易适当增大，减少计算域边界条件对所求区域的影响;（2）边界处几何约束条件须易于确定。

根据煤层及巷道的布置及初始地应力测点的位置，本次模拟选取包含了大部分巷道及采区的区域。

1地应力分量的转换由于各测点在大地坐标系中坐标数值较大，不利于建立模型和计算，因此采用笛卡尔相对坐标系，因为本次反演需每个测点的6个应力分量，而工程地质资料，只给了三个主应力、在水平面投影与正北向的夹角α和主应力的仰角β，故还需转换。

在地应力场回归分析中，以计算坐标系xyz中坐标应力分量为基本对象，而地应力实测值是按主应力平面方位和倾角给出的，首先计算实测主应力与坐标轴之间的方向余弦：式中：Li、Mi、Ni分别为σi对x、y、z轴的方向余弦，βi为σi与水平面之间的夹角，αix 为σi与x轴正向x之间的夹角。

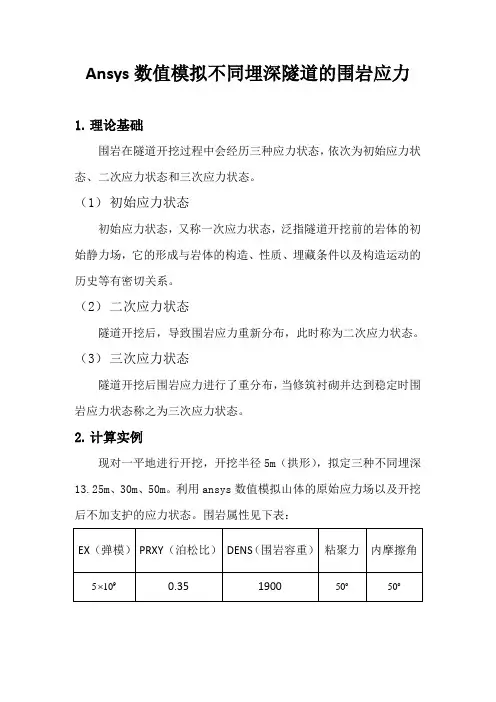

Ansys数值模拟不同埋深隧道的围岩应力1.理论基础围岩在隧道开挖过程中会经历三种应力状态，依次为初始应力状态、二次应力状态和三次应力状态。

（1）初始应力状态初始应力状态，又称一次应力状态，泛指隧道开挖前的岩体的初始静力场，它的形成与岩体的构造、性质、埋藏条件以及构造运动的历史等有密切关系。

（2）二次应力状态隧道开挖后，导致围岩应力重新分布，此时称为二次应力状态。

（3）三次应力状态隧道开挖后围岩应力进行了重分布，当修筑衬砌并达到稳定时围岩应力状态称之为三次应力状态。

2.计算实例现对一平地进行开挖，开挖半径5m（拱形），拟定三种不同埋深13.25m、30m、50m。

利用ansys数值模拟山体的原始应力场以及开挖后不加支护的应力状态。

围岩属性见下表：3.输出结果（1）初始地应力场图1.1第一主应力状态图1.2第三主应力状态图1.3应力矢量图（2）拱形隧道、13.25m埋深图2.1第一主应力状态图2.2第三主应力状态图2.3应力矢量图（3）拱形隧道、30m埋深图3.1第一主应力状态图3.2第三主应力状态图3.3应力矢量图（4）拱形隧道、50m埋深图4.1第一主应力状态图4.2第三主应力状态图4.3应力矢量图4.总结随着隧道的日益增多,隧道的绝对埋深越来越大,与隧道埋深有关的问题也越来越多，此次作业正是通过ansys模拟不同埋深隧道的应力状态情况。

由图可得，在原始应力状态下，围岩应力呈层状分布。

开挖过后，坑道附近围岩应力开始出现明显变化，13m埋深的时候，顶部和底部都出现了拉应力，30m埋深和50m埋深的时候拉应力逐渐消失，呈受压状态。

同时随着埋深的增加，隧道顶部、底部、侧壁所受的压应力也在增加，同时应该意识到，侧壁处在较大的压应力作用下是造成侧壁剪切破坏或岩爆的主要原因之一，而且，常常是整个隧道丧失稳定的主要原因，在设计中我们应该予以足够的重视。
