改造10kv配电变压器现实低压侧故障免吊处理

10KV变电所中变压器低压侧断路器的选择与整定要点选择与整定低压侧断路器是10KV变电所中变压器低压侧保护系统的重要组成部分，主要用于保护变压器和配电系统免受短路故障的影响。

以下是10KV变电所中变压器低压侧断路器选择与整定的要点。

1.选择断路器额定电流：断路器的额定电流应根据变压器和配电系统的负载情况来确定。

一般情况下，断路器的额定电流应略大于变压器的负载电流，以确保在变压器超负荷运行时能够正常切断短路故障电流。

2.断路器选择断流能力：断路器的断流能力是指其能够正常切断的最大短路电流。

选择断流能力时，应考虑变压器低压侧短路电流以及变压器的额定容量、短路容量等因素，确保断路器能够承受变压器低压侧可能发生的短路故障。

3.断路器整定过电流保护：低压侧断路器通常采用热继电器保护方式来实现过电流保护功能。

整定过电流保护时，应根据变压器的额定电流、变压器低压侧短路容量和配电系统的负载情况，确定过电流保护装置的额定电流和动作时间。

一般情况下，过电流保护装置的额定电流应为变压器的额定电流的1.2～1.5倍。

4.断路器整定短路保护：短路保护是保护变压器低压侧免受短路故障影响的重要功能。

短路保护通常采用瞬时过电流原则进行整定，即根据变压器低压侧短路电流和动作时间特性，确定短路保护装置的整定值。

为了防止误动作，短路保护装置的整定值一般应略大于变压器低压侧正常工作电流。

5.断路器整定过流保护同步性：在配电系统中，当变压器低压侧过电流保护动作时，应能够同步动作其他相关保护装置，以保护系统的连续工作。

因此，在整定过流保护时，应根据配电系统的拓扑结构、过电流保护装置的互锁、同步动作装置等因素，确保过电流保护装置能够准确、快速地响应短路故障。

6.断路器选择断开容量：断开容量是指断路器能够安全、可靠地切断短路电流的能力。

选择断开容量时，应根据变压器低压侧可能发生的短路电流和短路故障持续时间，选择断路器的断开容量，以确保断路器能够安全切断短路电流。

10kV配电台架变压器故障分析与处理摘要:文章介绍了台架变压器的常见故障,并分析了这些故障的危害,并对消除故障的方法进行了归纳总结,具有一定的工程实用价值。

关键词:变压器故障分析处理方法在电能的传输和配送过程中,电力变压器是能量转换、传输的核心,是国民经济各行各业和千家万户能量来源的必经之路,配电变压器是配电系统中主设备,通常安装在电线杆台架、箱式变或配电所中,变压器运行是否正常直接影响用户生产和生活用电,并关系到用电设备的安全。

为了保证用户用上优质、安全电能,必须保证配变运行正常。

台架变压器的严重事故不但会导致自身的损坏,还会中断电力供应,给用电客户造成巨大的经济损失。

1 常见台架变压器故障分析1.1 现状调查对2005年部分月份安阳城区台架配电变压器故障停电次数统计如表1。

从表1中可见:随着夏季用电负荷的增加,配电变压器故障停电的次数也呈上升趋势。

2005年6月份,共发生因配电变压器故障造成的停电78次,其中:变压器RW11型高压保险故障2起,因连接出发热导致变压器丝杠烧坏漏油更换变压器4起。

2005年7月份,共发生因配电变压器故障造成的停电48次,其中:因连接出发热导致变压器丝杠烧坏漏油更换变压器1起。

2005年8月份,共发生因配电变压器故障造成的停电87次,其中:变压器RW11型高压保险故障5起,因连接出发热导致变压器丝杠烧坏漏油更换变压器2起。

2005年9月份,共发生3起因小动物误上变压器引起相间短路,导致线路越级跳闸事故,2起非绝缘物落到变压器上导致线路跳闸事故发生。

2005年1月至9月份,共发生3起因小动物误上变压器导致越级到线路引起跳闸事故,2起非绝缘落到变压器上导致线路跳闸事故发生。

上述六个月共发生台架变压器故障造成的停电295次,月平均发生49.2次,10kV配电变压器故障造成的停电不仅影响了我公司的经济效益、售电量和供电可靠性,而且较大面积停电特别在炎热夏季给用电客户正常生产生活带来极大不便,造成用户投诉,也影响了供电企业在社会上的形象。

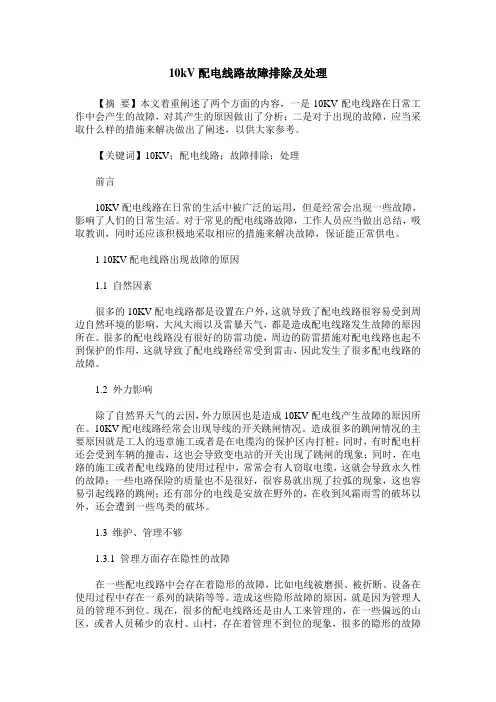

10kV配电线路故障排除及处理【摘要】本文着重阐述了两个方面的内容，一是10KV配电线路在日常工作中会产生的故障，对其产生的原因做出了分析；二是对于出现的故障，应当采取什么样的措施来解决做出了阐述，以供大家参考。

【关键词】10KV；配电线路；故障排除；处理前言10KV配电线路在日常的生活中被广泛的运用，但是经常会出现一些故障，影响了人们的日常生活。

对于常见的配电线路故障，工作人员应当做出总结，吸取教训，同时还应该积极地采取相应的措施来解决故障，保证能正常供电。

1 10KV配电线路出现故障的原因1.1 自然因素很多的10KV配电线路都是设置在户外，这就导致了配电线路很容易受到周边自然环境的影响，大风大雨以及雷暴天气，都是造成配电线路发生故障的原因所在。

很多的配电线路没有很好的防雷功能，周边的防雷措施对配电线路也起不到保护的作用，这就导致了配电线路经常受到雷击，因此发生了很多配电线路的故障。

1.2 外力影响除了自然界天气的云因，外力原因也是造成10KV配电线产生故障的原因所在。

10KV配电线路经常会出现导线的开关跳闸情况。

造成很多的跳闸情况的主要原因就是工人的违章施工或者是在电缆沟的保护区内打桩；同时，有时配电杆还会受到车辆的撞击，这也会导致变电站的开关出现了跳闸的现象；同时，在电路的施工或者配电线路的使用过程中，常常会有人窃取电缆，这就会导致永久性的故障；一些电路保险的质量也不是很好，很容易就出现了拉弧的现象，这也容易引起线路的跳闸；还有部分的电线是安放在野外的，在收到风霜雨雪的破坏以外，还会遭到一些鸟类的破坏。

1.3 维护、管理不够1.3.1 管理方面存在隐性的故障在一些配电线路中会存在着隐形的故障，比如电线被磨损、被折断、设备在使用过程中存在一系列的缺陷等等。

造成这些隐形故障的原因，就是因为管理人员的管理不到位。

现在，很多的配电线路还是由人工来管理的，在一些偏远的山区，或者人员稀少的农村、山村，存在着管理不到位的现象，很多的隐形的故障不能被及时地发现，这就导致了日后10KV配电线路的严重故障的发生。

浅析10kV配电线路故障排除及处理措施10kV配电线路是电力系统中非常重要的一部分，它承担着将高压输电线路的电能转换为用户可用的低压电能的任务。

由于各种原因，10kV配电线路也会出现故障，给用户和电力系统带来不便和危害。

对10kV配电线路的故障排除及处理措施进行浅析，对维护电力系统的正常运行具有重要意义。

一、故障排除的基本原则在进行10kV配电线路故障排除时，应遵循以下基本原则：1. 安全第一：排除故障时必须确保安全，遵守相关的安全操作规程和操作规范，佩戴必要的安全防护装备，确保周围环境和人员不受到伤害。

2. 高效快速：故障排除需要做到快速、高效，减少对用户的影响，确保电力系统的正常运行。

3. 确保质量：故障排除后，要经过必要的测试和检查，确保线路的质量和稳定性。

二、常见的10kV配电线路故障1. 短路故障：短路故障是10kV配电线路中较常见的一种故障，它主要是由于线路设备的绝缘损坏、设备故障或外部因素引起的。

当发生短路故障时，会导致线路的电流急剧增大，甚至引发设备损坏和火灾。

3. 设备故障：10kV配电线路中的设备故障包括开关、隔离开关、负荷开关等设备的故障，它可能是由于设备内部故障、操作失误或外部因素引起的。

设备故障会影响线路的正常运行，甚至引发更严重的故障。

1. 排查故障点：通过故障告警、用户反馈等方式，确定故障发生的位置和范围，对线路进行初步排查，确定故障点。

2. 断开故障点：确定了故障点后，需要及时断开故障点的电源，以防止故障进一步扩大和造成更大的危害。

3. 排除故障原因：对故障点进行详细的检查和测试，找出故障的原因，确定需要更换或修复的设备。

4. 处理故障设备：对发现的故障设备进行必要的处理，修复或更换损坏的设备，确保线路的正常运行。

四、故障排除的常用工具和设备在进行10kV配电线路故障排除时，需要使用各种工具和设备进行排除，常用的工具和设备包括：1. 故障指示器：用于指示故障点和故障范围，帮助确定故障位置。
