30KW负载交流

30KW柴油发电机组技术参数机组规格30（GF）频率50（HZ）额定功率30（KW）额定电流54（A）额定容量37.5（KVA）额定电压400/230（V）额定转速1500（r/min）功率因数0.8滞后使用环境：1、大气压力：100Kpa 2、环境温度：25℃3、相对湿度：60%机组在一定的三相对称负载下，在其中一相上再加25%额定功率的电阻性负载，但该相的总负载电流不超过额定值时，能争产工作；线电压的最大或最小值与三相电压平均值差不超过三相电压平均值的5%；机组的空载电压整定范围不小于95%－１０５%额定电压。

电压频率稳态调整率%瞬态调整率%稳定时间S波动率%稳态调整率%瞬态调整率%稳定时间S波动率%≦±2.5≦±10≦±1.5≦±0.5≦±5≦±7≦±5≦±0.5机组具有高强度公共底盘，底盘上有吊耳，机组重心在吊耳中间，便于起吊和汽车载运。

发动机参数东风康明斯4BT3.9-G2发动机型号东康4BT3.9-G2生产厂家东风康明斯发动机有限公司常用功率30（KW）备用功率40KW额定转速1500（r/min）机油消耗率0.4g/kw.h气缸数直列4满负荷耗油量 3.1㎏/h缸径X行程105×120（㎜）起动电流200a排量 3.9（L）压缩比16.5：1冲程四冲程调速方式机械或电子调速冷却方式水冷起动时间≦5S启动方式24V直流电启动机组重量800㎏机组尺寸2030×838×1245（㎜×㎜×㎜）电机技术参数电机型号TFW2－30－4生产厂家上海科浦电机有限公司额定功率30KW额定电流54A额定容量37.5KVA励磁方式无刷自励额定转速1500r/min额定电压400/230V频率50HZ功率因数0.8滞后相数与接法三相四线效率95%防护等级IP21－IP22过载能力（PRP）110%负荷可运行1h进口AVR自动电压调节器D203，具有突加负载缓冲功能绝缘等级H形式：自励无刷、自散热、有抑制无线电干扰措施符合标准：BDE530/11.72、IEC34、GB755短路特征发电机突然短路时，发电机负励磁机固有特性使用发电机约3倍额定电流的持续短路电流，允许短路电流持续时间为3S强励特征发电机由于结构上的特点，特别负励磁机的设置，再敷在增加的瞬间会出现正反馈的复励过程工作方式发电机在空在额定电压时，加上相当于25%额定功率你的三项对称负载（功能因数conΦ=0.8滞后），然后在任相上再加25%额定功率的电阻负载，能够长期工作，此时，三相线电压中的最大值最小值与三项线电压平均值之差不超过三项线电压平均值的5%过载能力发电机能在热态下过载10%，运行1h，而无过热损坏短时过电流发电机能承受功率因数为0.5（滞后）、150%额定电流，历时2min，而不发生有害变形超速发电机在空载状态下允许承受120%额定转速，历时2min振动发电机的振动符合国际GB10068.2的规定突然短路发电机人工承受空载额定电压下的冲击短路电流，历时3S而不发生损坏及有害变形波形发电机未额定电压和额定功率时的空载线电压踊形正弦性几率不超过5%。

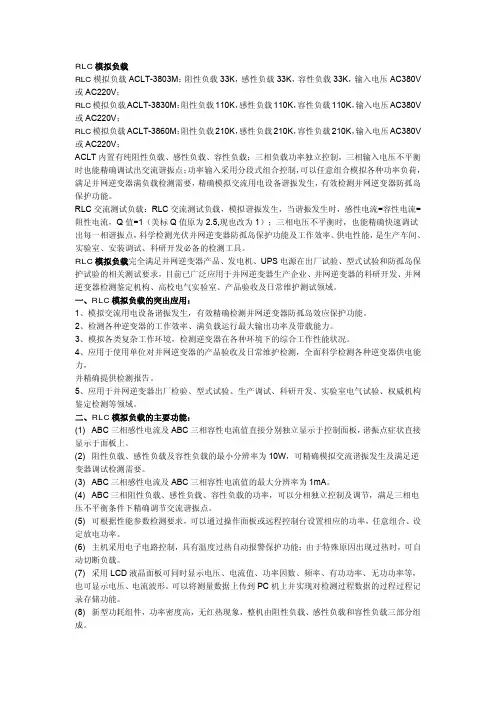

RLC模拟负载RLC模拟负载ACLT-3803M：阻性负载33K，感性负载33K，容性负载33K，输入电压AC380V 或AC220V；RLC模拟负载ACLT-3830M：阻性负载110K，感性负载110K，容性负载110K，输入电压AC380V 或AC220V；RLC模拟负载ACLT-3860M：阻性负载210K，感性负载210K，容性负载210K，输入电压AC380V 或AC220V；ACLT内置有纯阻性负载、感性负载、容性负载；三相负载功率独立控制，三相输入电压不平衡时也能精确调试出交流谐振点；功率输入采用分段式组合控制，可以任意组合模拟各种功率负荷，满足并网逆变器满负载检测需要，精确模拟交流用电设备谐振发生，有效检测并网逆变器防孤岛保护功能。

RLC交流测试负载：RLC交流测试负载，模拟谐振发生，当谐振发生时，感性电流=容性电流=阻性电流，Q值=1（美标Q值原为2.5,现也改为1）；三相电压不平衡时，也能精确快速调试出每一相谐振点，科学检测光伏并网逆变器防孤岛保护功能及工作效率、供电性能，是生产车间、实验室、安装调试、科研开发必备的检测工具。

RLC模拟负载完全满足并网逆变器产品、发电机、UPS电源在出厂试验、型式试验和防孤岛保护试验的相关测试要求，目前已广泛应用于并网逆变器生产企业、并网逆变器的科研开发、并网逆变器检测鉴定机构、高校电气实验室、产品验收及日常维护测试领域。

一、RLC模拟负载的突出应用：1、模拟交流用电设备谐振发生，有效精确检测并网逆变器防孤岛效应保护功能。

2、检测各种逆变器的工作效率、满负载运行最大输出功率及带载能力。

3、模拟各类复杂工作环境，检测逆变器在各种环境下的综合工作性能状况。

4、应用于使用单位对并网逆变器的产品验收及日常维护检测，全面科学检测各种逆变器供电能力，并精确提供检测报告。

5、应用于并网逆变器出厂检验、型式试验、生产调试、科研开发、实验室电气试验、权威机构鉴定检测等领域。

30KW变频器配套制动电阻CRRB-6000W20RJ上海昌日电子科技有限公司是专业制造高低压电抗器，变压器，变频器配套元件厂家，欢迎新老顾客来电咨询。

变频器配套元件：波纹电阻器，铝壳电阻器，功率电阻箱，不锈钢电阻器，三相输入滤波器，三相输出滤波器等。

壹，30KW变频器配套波纹电阻的作用当变频器带动的电机或其他感性负载在停机的时候，一般都是采用能耗制动的方式来实现的，就是把停止后电机的动能和线圈里面的磁能都通过一个别的耗能元件消耗掉,从而实现快速停车。

当供电停止后，变频器的逆变电路就反向导通，把这些剩余电能反馈到变频器的直流母线上来，直流母线上的电压会因此而升高，当升高到一定值的时候，变频器的1000W波纹电阻就投入运行，使这部分电能通过电阻发热的方式消耗掉，同时维持直流母线上的电压为一个正常值。

波纹电阻CRRB-6000W20RJ型号CRRB- □W/□RJ阻值客户自选功率400W波纹电阻型号30KW变频器配套波纹电阻CRRB-6000W20RJ参数表名称波纹电阻品牌上海昌日型号CRRB-6000W20RJ 材料线绕匹配变频器30KW 类型通用性性能通用外形圆柱形允许偏差±5% 额定功率1560W 冷却方式自冷产地上海厂家上海昌日电子科技有限公司2、CRRB-6000W20RJ波纹电阻技术性能制动方式自动电压跟踪方式反映时间1ms以下有多种噪声电网电压300-460V，45-66Hz动作电压700V直流，误差2V滞环电压20V制动力巨通常130% ,最大150%保护过热，过电流，短路滤波器有噪声滤波器防护等级IPOO3、CRRB-6000W20RJ波纹电阻计算方法:制动力矩1000W波纹电阻92% R=780/电动机KW100% R=700/电动机KW110% R=650/电动机KW120% R=600/电动机KW注：①电阻值越小，制动力矩越大，流过制动单元的电流越大;②不可以使制动单元的工作电流大于其允许最大电流，否则要损坏器件;③制动时间可人为选择;④小容量变频器(≤30KW)一般是内接制动单元和1000W波纹电阻的;⑤当在快速制动出现过电压时,说明电阻值过大来不及放电，应减少电阻值.贰，30KW变频器配套波纹电阻结构由三部分组成采用陶瓷管作为骨架，用制作成波纹状合金电阻丝均匀地绕制在骨架上，表面有耐高温的绝缘涂料，安装方便，具有良好散热能力，可用于变频器制动，伺服系统，电源灯电器。

1．接触器的选用原则(1)按使用类别选用：中小型工厂的生产实际，90kW及以下的笼型电动机占全厂电机总数的90％以上，基本属于按AC-3使用类别选用。

(2)确定容量等级：接触器的容量即主触头在额定电压等技术条件下，其额定电流的确定，应注意如下几点：①工作制及工作频率的影响：选用接触器时，应注意其控制对象是长期工作制，还是重复短时工作制。

在操作频率高时，还必须考虑电弧能量的影响。

在水泥厂属于长期工作制，但操作频率不高，应尽可能选用银、银合金或镶银触头的接触器，如CJ20型系列产品。

②环境条件的影响：在水泥厂，生产流程的环境是比较恶劣的，粉尘污染严重，通风条件差，工作场所温度较高。

因此，对接触器的选择宜采取降容使用的技术措施。

在水泥厂，低压多选用380V，高压多选用6000V。

2．接触器额定电流的对表速查例如一台Y180L-4型220kW电动机，从速查表查得应配用CF20-63型接触器。

该电机额定电流42.5A，接触器额定电流63A，按一般AC-3工作类别，该接触器可控制380V电动机功率为30kW，现在控制380V、22kW电动机，属于降容使用，考虑水泥厂生产时间及环境等特点，符合选用要求。

2． 55KW的电机其电流在110A之间,(按经验算法每个千瓦两个电流计算),选CJ20-150型的接触器,按负荷的电流来选择的. 经验算法每个千瓦2.5个电流计算,接触器一般选2倍额定电流.交流接触器的选用方法接触器的选用应按满足被控制设备的要求进行，除额定工作电压应与被控设备的额定电压相同外，被控设备的负载功率、使用类别、操作频率、工作寿命、安装方式及尺寸以及经济性等是选择的依据。

选择接触器时应从其工作条件出发，主要考虑下列因素： 1、控制交流负载应选用交流接触器； 2、接触器的使用类别应与负载性质相一致。

3、主触头的额定工作电流应大于或等于负载电路的电流；还要注意的是接触器主触头的额定工作电流是在规定的条件下（额定工作电压、使用类别、操作频率等）能够正常工作的电流值，当实际使用条件不同时，这个电流值也将随之改变。
