交变电流

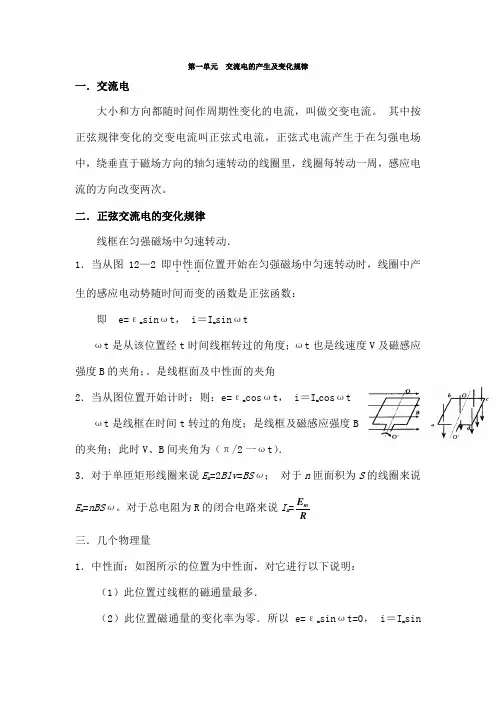

第一单元 交流电的产生及变化规律一．交流电大小和方向都随时间作周期性变化的电流，叫做交变电流。

其中按正弦规律变化的交变电流叫正弦式电流，正弦式电流产生于在匀强电场中，绕垂直于磁场方向的轴匀速转动的线圈里，线圈每转动一周，感应电流的方向改变两次。

二．正弦交流电的变化规律线框在匀强磁场中匀速转动．1．当从图12—2即中性面．．．位置开始在匀强磁场中匀速转动时，线圈中产生的感应电动势随时间而变的函数是正弦函数：即 e=εm sin ωt ， i ＝I m sin ωtωt 是从该位置经t 时间线框转过的角度；ωt 也是线速度V 及磁感应强度B 的夹角；。

是线框面及中性面的夹角2．当从图位置开始计时：则：e=εm cos ωt ， i ＝I m cos ωtωt 是线框在时间t 转过的角度；是线框及磁感应强度B的夹角；此时V 、B 间夹角为（π/2一ωt ）．3．对于单匝矩形线圈来说E m =2Blv =BS ω； 对于n 匝面积为S 的线圈来说E m =nBS ω。

对于总电阻为R 的闭合电路来说I m =m E R三．几个物理量 1．中性面：如图所示的位置为中性面，对它进行以下说明：（1）此位置过线框的磁通量最多．（2）此位置磁通量的变化率为零．所以 e=εm sin ωt=0， i ＝I m sinωt=0（3）此位置是电流方向发生变化的位置，具体对应图中的t 2，t 4时刻，因而交流电完成一次全变化中线框两次过中性面，电流的方向改变两次，频率为50Hz 的交流电每秒方向改变100次．2．交流电的最大值：εm ＝B ωS 当为N 匝时εm ＝NB ωS（1）ω是匀速转动的角速度，其单位一定为弧度／秒，nad/s （注意rad 是radian 的缩写，round/s 为每秒转数，单词round 是圆，回合）．（2）最大值对应的位置及中性面垂直，即线框面及磁感应强度B 在同一直线上．（3）最大值对应图中的t 1、t 2时刻，每周中出现两次．3．瞬时值e=εm sin ωt ， i ＝I m sin ωt 代入时间即可求出．不过写瞬时值时，不要忘记写单位，如εm =2202V ，ω=100π，则e=2202sin100πtV ，不可忘记写伏，电流同样如此．4．有效值：为了度量交流电做功情况人们引入有效值，它是根据电流的热效应而定的．就是分别用交流电，直流电通过相同阻值的电阻，在相同时间内产生的热量相同，则直流电的值为交流电的有效值．（1）有效值跟最大值的关系εm =2U 有效，I m =2I 有效（2）伏特表及安培表读数为有效值．（3）用电器铭牌上标明的电压、电流值是指有效值．5．周期及频率：交流电完成一次全变化的时间为周期；每秒钟完成全变化的次数叫交流电的频率．单位1/秒为赫兹（Hz）．一、关于交流电的变化规律【例1】如图所示，匀强磁场的磁感应强度B=0．5T，边长L=10cm的正方形线圈abcd共100匝，线圈电阻r＝1Ω，线圈绕垂直及磁感线的对称轴OO/匀速转动，角速度为ω＝2πrad／s，外电路电阻R＝4Ω，求：（1）转动过程中感应电动势的最大值．（2）由图示位置（线圈平面及磁感线平行）转过600时的即时感应电动势．（3）由图示位置转过600角时的过程中产生的平均感应电动势．（4）交流电电表的示数．（5）转动一周外力做的功．（6）61周期内通过R的电量为多少？二、表征交流电的物理量【例1】. 交流发电机的转子由B∥S的位置开始匀速转动，及它并联的电压表的示数为14.1V，那么当线圈转过30°时交流电压的即时值为＿＿V。

( √)
(6)当线圈位于中性面位置时，线圈中的感应电动势最大。
( ×)
不同形式的交流电：
正弦式电流是最简单、最基 本的交变电流。电力系统中应用 的大多是正弦式电流。在电子技 术中也常遇到其他形式的交流。
交流发电机的基本结构
五、交流发电机
1.基本组成
线圈（叫电枢） →产生感应电动势 磁极 →产生磁场
2.基本种类
旋转电枢式 →电枢动，磁极不动 旋转磁极式 →磁极动，电枢不动
无论哪种发电机，转动的部分叫转子，不动的部分叫定子。
五、交流发电机
3.两种发电机的比较 旋转电枢式的缺点： 旋转磁极式的优点：
电压高会火花放电、电枢无法做大 高电压、高功率输出
交流发电机
例1:一台发电机在产生正弦式电流。如果发电机电动势的峰值为Em=400V， 线圈匀速转动的角速度为ω=314rad/s，试写出电动势瞬时值的表达式？ 如果这个发电机的外电路只有电阻元件，总电阻为2000Ω，内电阻不计。 电路中电流的峰值是多少？写出电流瞬时值的表达式。
时(CD )
A．线圈中感应电流的方向为abcda
特点：1.B⊥S，φ最大 2.没有切割，E=0，I=0
此时位置称之为--中性面
二、交变电流的产生 2.向左转过90度
B A
C D
B∥S，φ=0
A(B)
D(C)
乙 a（b）、d（c）边垂直切割磁感应线， E最大，I最大
特点：1.B∥S，φ=0，E最大，I最大，
2.感应电流方向DCBA
二、交变电流的产生
（ ABD ）
A．当线圈位于中性面时，线圈中感应电动势为零 B．当穿过线圈的磁通量为零时，线圈中感应电动势最大 C．线圈在磁场中每转一周，产生的感应电动势和感应电流的方向改变一次 D．每当线圈越过中性面时，感应电动势和感应电流的方向就改变一次

交变电流的产生与描述一、交变电流的产生和变化规律1、 交变电流：大小和方向都随时间作周期性变化的电流叫做交变电流，简称交流电。

2、 正弦式电流；随时间按正弦规律变化的电流叫做正弦式电流，正弦式电流的图象是正弦曲线，我国市用的交变电流都是正弦式电流3、中性面：中性面的特点是，线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零；线圈经过中性面时，内部的电流方向要发生改变。

4、正弦式交流电的产生和变化规律 （1）产生过程 （2）规律函数形式：N 匝面积为S 的线圈以角速率ω转动，从某次经过中性面开始计时，则e=NBSωsinωt ，用Em 表示峰值NBSω，则t E e m ωsin =，电流t i R E R em ωsin ==。

二、 描述交变电流的物理量1、周期和频率交变电流的周期和频率都是描述交变电流变化快慢的物理量。

（1）周期T ：交变电流完成一次周期性变化所需的时间，单位是秒（S ），周期越大，交变电流变化越慢，在一个周期内，交变电流的方向变化2次。

（2）频率f:交变电流在1s 内完成周期性变化的次数，单位是赫兹，符号为Hz ，频率越大，交变电流变化越快。

（3）关系：πω21==T f2、瞬时值、最大值、有效值和平均值（1）感应电动势瞬时值表达式：(在计算通电导体或线圈所受的安培力时，应用瞬时值。

) 若从中性面开始，感应电动势的瞬时值表达式：t e e m ωsin =（伏）。

感应电流瞬时值表达式：tI i m ωsin ·=（安）若从线圈平面与磁力线平行开始计时，则感应电动势瞬时值表达式为：te m ωεcos ·=（伏）。

感应电流瞬时值表达式：tI i m ωcos ·=（安）（2）交变电流的最大值（以交变电动势为例）。

m ε——交变电动势最大值：当线圈转到穿过线圈的磁通量为0的位置时，取得此值。

应强调指出的是，m ε与线形状无关，与转轴位置无关，其表达式为ωεNBS m =。

易错点26 交变电流的产生和描述易错总结一、交变电流的变化规律 1．中性面(1)中性面：与磁感线垂直的平面．(2)当线圈平面位于中性面时，线圈中的磁通量最大，线圈中的电流为零．2．从中性面开始计时，线圈中产生的电动势的瞬时值表达式：e ＝E m sin ωt ，E m 叫作电动势的峰值，E m ＝NωBS .3．正弦式交变电流：按正弦规律变化的交变电流叫作正弦式交变电流，简称正弦式电流． 4．正弦式交变电流和电压电流表达式i ＝I m sin_ωt ，电压表达式u ＝U m sin_ωt .其中I m 、U m 分别是电流和电压的最大值，也叫峰值． 二、周期和频率 1．周期(T )：交变电流完成一次周期性变化所需的时间． 2．频率(f )：周期的倒数叫作频率，数值等于交变电流在单位时间内完成周期性变化的次数． 3．周期和频率的关系：T ＝1f 或f ＝1T .4．角速度与周期、频率的关系：ω＝2πT ＝2πf .三、峰值和有效值1．峰值：交变电流的电压、电流能达到的最大数值叫峰值．电容器所能承受的电压要高于交流电压的峰值，否则电容器就可能被击穿．2．有效值：让交变电流与恒定电流分别通过大小相同的电阻，如果在交变电流的一个周期内它们产生的热量相等，则此恒定电流的数值叫作交变电流的有效值． 3．在正弦式交变电流中，最大值与有效值之间的关系 E ＝E m 2＝0.707E m ，U ＝U m 2＝0.707U m ，I ＝I m2＝0.707I m 四、正弦式交变电流的公式和图像1．正弦式交变电流的公式和图像可以详细描述交变电流的情况．若线圈通过中性面时开始计时，交变电流的图像是正弦曲线．2．若已知电压、电流最大值分别是U m 、I m ，周期为T ，则正弦式交变电流电压、电流表达式分别为u ＝U m sin 2πΤt ，i ＝I m sin 2πTt . 解题方法一、交变电流图像的应用正弦交流电的图像是一条正弦曲线，从图像中可以得到以下信息：(1)周期(T )、频率(f )和角速度(ω)：线圈转动的频率f ＝1T ，角速度ω＝2πT ＝2πf .(2)峰值(E m 、I m )：图像上的最大值．可计算出有效值E ＝E m 2、I ＝I m2. (3)瞬时值：每个“点”表示某一时刻的瞬时值．(4)可确定线圈平面位于中性面的时刻，也可确定线圈平面平行于磁感线的时刻． (5)可判断线圈中磁通量Φ及磁通量变化率ΔΦΔt 的变化情况．二、交变电流“四值”的比较及应用易错类型1：对物理概念理解不透彻1．（2020·全国高三课时练习）下列关于家庭电路与安全用电的说法正确的是（ ） A ．家庭电路中控制用电器的开关应接在火线和用电器之间B．电冰箱使用三脚插头，是为了防止电流过大引起火灾C．在家庭电路中，同时工作的用电器越多，总电阻越大D．使用测电笔时，手不能接触笔尾的金属体，防止电流通过人体，造成触电事故2．（2019·浙江高三月考）矩形线框在匀强磁场中绕垂直于磁感线的轴OO 匀速转动，产生交变电流．在如图所示位置时，下列关于穿过线框的磁通量与线框中产生的感应电动势的大小的说法正确的是（）A．磁通量最大，感应电动势最小B．磁通量最大，感应电动势最大C．磁通量最小，感应电动势最大D．磁通量最小，感应电动势最小3．（2020·浙江高三）如图所示为教学演示用交流发电机．以不太快的速度摇动发电机，与发电机相连的小灯泡将一闪一闪发光．现将摇动速度加倍，下列分析正确的是：A．小灯泡闪光周期将加倍，亮度增大B．小灯泡闪光频率将加倍，亮度增大C．小灯泡闪光频率将不变，亮度增大D．小灯泡闪光频率将加倍，亮度不变4．（2021·福建）在匀强磁场中，一矩形金属线框绕与磁感线垂直的转动轴匀速转动，如图甲所示。
