一、变压器油的基本特性
变压器油要充分发挥它在设备中绝缘、散热冷却、 灭弧等多方面的功能作用，必须具备良好的物理特性、 化学特性以及电气特性。
1. 物理特性—外观颜色、密度、运动粘度、凝固点（倾点 ）、（闭口）闪点、界面张力、苯胺点
2. 化学特性—成分组成特性（碳型结构—属什么油基）、 水溶性酸（pH值）、酸值、水分、含气量、氧化安定 性、腐蚀性硫、颗粒度
2 所需设备及材料
钝化剂添加系统（含200kg油桶、磁力泵、三通阀、放气 阀、连接油管）
清洁用抹布、吸油纸足量 防雨用塑料薄膜足量 密封胶 扳手等紧固用工具 220V交流电源（须变电站提供并接至施工现场） 钝化剂适量
3. 管道连接示意图
4. 添加钝化剂操作步骤
退出变压器重瓦斯跳闸保护（带电添加时）。
500kV增城变电 500kV#2主变(B相) 500 站
500kV罗洞变电 ＃2主变压器A相 500 站
SUB－MRG SUB-MRT
1991-1-1 1991-1-1
1992-07-21
日本三菱 MISOBISHI
1993-5-7 三菱MITSUBISHI
229.0 227.4
500kV增城变电 500kV#2主变(C相) 500 站
称量钝化剂 按照添加量为100mg/kg进行计算，即将钝化剂按每10吨添 加1kg的比例计算出需求量并取整至尾数为5或0。例如： 主变铭牌标称油重60吨，则应使用的钝化剂为6kg。
连接管道及电源 根据管道连接图要求，连接好阀门及管道，并确保各个阀门均
处于关闭状态。将油泵电源接好，此时油泵应为关闭状态 。
0 0
0
油源
日本三菱油 尼纳斯油 壳牌油
克拉玛依油 兰炼油 来源不清

变压器绝缘油试验报告引言变压器绝缘油试验是对变压器绝缘系统进行检验和评估的重要手段。

本报告旨在介绍变压器绝缘油的试验方法、试验装置和试验结果，以提供对变压器绝缘油质量的全面评估。

试验方法1.介质损耗和介质电阻试验–准备变压器绝缘油样品，确保其代表性。

–使用试验装置进行介质损耗和介质电阻试验。

–记录试验数据，并计算油样品的相对介质损耗和相对介质电阻。

2.电击穿试验–准备电击穿试验装置，包括高压电源和试验电极。

–在试验装置中放入变压器绝缘油样品。

–逐渐增加电压，直到发生电击穿。

–记录电击穿电压，并评估油样品的耐电压能力。

3.水分含量试验–取一定量的变压器绝缘油样品。

–使用水分含量试验仪器，测量油样品中的水分含量。

–记录水分含量数据，并评估油样品的干燥程度。

4.气体含量试验–取一定量的变压器绝缘油样品。

–使用气体含量试验仪器，测量油样品中的气体含量，如氢、氧、氮等。

–记录气体含量数据，并评估油样品的气体生成情况。

试验装置变压器绝缘油试验需要一些特定的装置来完成不同的试验。

以下是常用的试验装置：1.介质损耗和介质电阻试验装置–介质损耗与介质电阻试验仪器：用于测量变压器绝缘油的介质损耗和介质电阻。

–电容调节器：用于调节试验电容，并确保试验电流稳定。

–温度控制装置：用于控制试验温度，以消除温度对试验结果的影响。

2.电击穿试验装置–高压电源：提供试验所需的高压电压。

–试验电极：用于接触变压器绝缘油样品，以进行电击穿试验。

3.水分含量试验装置–水分含量试验仪器：用于测量变压器绝缘油中的水分含量。

4.气体含量试验装置–气体含量试验仪器：用于测量变压器绝缘油中的气体含量。

试验结果与分析根据以上试验方法，对变压器绝缘油进行一系列试验后，得到如下试验结果：1.相对介质损耗和相对介质电阻–油样品的相对介质损耗为X，相对介质电阻为Y。

2.电击穿电压–油样品的电击穿电压为Z。

3.水分含量–油样品的水分含量为W。

4.气体含量–油样品中的气体含量如下：•氢：A%•氧：B%•氮：C%根据以上试验结果，进行以下分析和评估： - 对于相对介质损耗和相对介质电阻，低数值表示较好的绝缘性能。

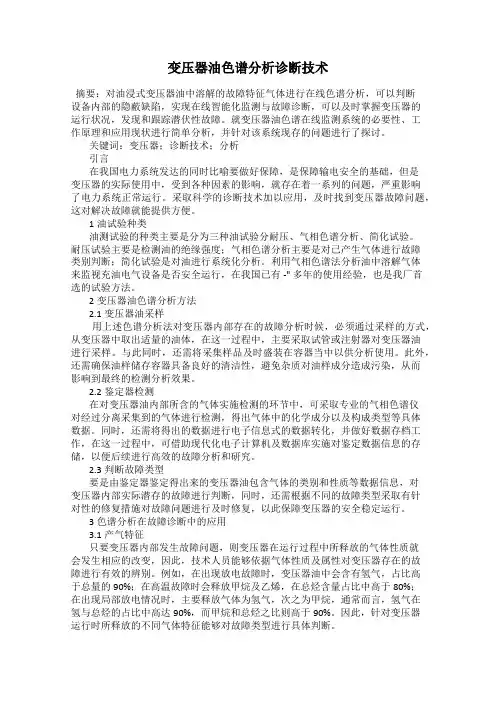

变压器油色谱分析诊断技术摘要：对油浸式变压器油中溶解的故障特征气体进行在线色谱分析，可以判断设备内部的隐蔽缺陷，实现在线智能化监测与故障诊断，可以及时掌握变压器的运行状况，发现和跟踪潜伏性故障。

就变压器油色谱在线监测系统的必要性、工作原理和应用现状进行简单分析，并针对该系统现存的问题进行了探讨。

关键词：变压器；诊断技术；分析引言在我国电力系统发达的同时比喻要做好保障，是保障输电安全的基础，但是变压器的实际使用中，受到各种因素的影响，就存在着一系列的问题，严重影响了电力系统正常运行。

采取科学的诊断技术加以应用，及时找到变压器故障问题，这对解决故障就能提供方便。

1油试验种类油测试验的种类主要是分为三种油试验分耐压、气相色谱分析、简化试验。

耐压试验主要是检测油的绝缘强度；气相色谱分析主要是对已产生气体进行故障类别判断；简化试验是对油进行系统化分析。

利用气相色谱法分析油中溶解气体来监视充油电气设备是否安全运行，在我国已有 -" 多年的使用经验，也是我厂首选的试验方法。

2变压器油色谱分析方法2.1变压器油采样用上述色谱分析法对变压器内部存在的故障分析时候，必须通过采样的方式，从变压器中取出适量的油体，在这一过程中，主要采取试管或注射器对变压器油进行采样。

与此同时，还需将采集样品及时盛装在容器当中以供分析使用。

此外，还需确保油样储存容器具备良好的清洁性，避免杂质对油样成分造成污染，从而影响到最终的检测分析效果。

2.2鉴定器检测在对变压器油内部所含的气体实施检测的环节中，可采取专业的气相色谱仪对经过分离采集到的气体进行检测，得出气体中的化学成分以及构成类型等具体数据。

同时，还需将得出的数据进行电子信息式的数据转化，并做好数据存档工作，在这一过程中，可借助现代化电子计算机及数据库实施对鉴定数据信息的存储，以便后续进行高效的故障分析和研究。

2.3判断故障类型要是由鉴定器鉴定得出来的变压器油包含气体的类别和性质等数据信息，对变压器内部实际潜存的故障进行判断，同时，还需根据不同的故障类型采取有针对性的修复措施对故障问题进行及时修复，以此保障变压器的安全稳定运行。

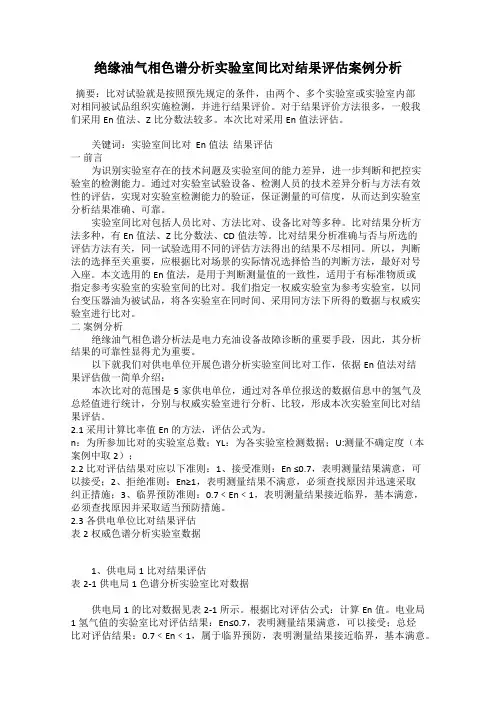

绝缘油气相色谱分析实验室间比对结果评估案例分析摘要：比对试验就是按照预先规定的条件，由两个、多个实验室或实验室内部对相同被试品组织实施检测，并进行结果评价。

对于结果评价方法很多，一般我们采用En值法、Z比分数法较多。

本次比对采用En值法评估。

关键词：实验室间比对 En值法结果评估一前言为识别实验室存在的技术问题及实验室间的能力差异，进一步判断和把控实验室的检测能力。

通过对实验室试验设备、检测人员的技术差异分析与方法有效性的评估，实现对实验室检测能力的验证，保证测量的可信度，从而达到实验室分析结果准确、可靠。

实验室间比对包括人员比对、方法比对、设备比对等多种。

比对结果分析方法多种，有En值法、Z比分数法、CD值法等。

比对结果分析准确与否与所选的评估方法有关，同一试验选用不同的评估方法得出的结果不尽相同。

所以，判断法的选择至关重要，应根据比对场景的实际情况选择恰当的判断方法，最好对号入座。

本文选用的En值法，是用于判断测量值的一致性，适用于有标准物质或指定参考实验室的实验室间的比对。

我们指定一权威实验室为参考实验室，以同台变压器油为被试品，将各实验室在同时间、采用同方法下所得的数据与权威实验室进行比对。

二案例分析绝缘油气相色谱分析法是电力充油设备故障诊断的重要手段，因此，其分析结果的可靠性显得尤为重要。

以下就我们对供电单位开展色谱分析实验室间比对工作，依据En值法对结果评估做一简单介绍：本次比对的范围是5家供电单位，通过对各单位报送的数据信息中的氢气及总烃值进行统计，分别与权威实验室进行分析、比较，形成本次实验室间比对结果评估。

2.1采用计算比率值En的方法，评估公式为。

n：为所参加比对的实验室总数；YL：为各实验室检测数据；U:测量不确定度（本案例中取2）；2.2比对评估结果对应以下准则：1、接受准则：En ≤0.7，表明测量结果满意，可以接受；2、拒绝准则：En≥1，表明测量结果不满意，必须查找原因并迅速采取纠正措施；3、临界预防准则：0.7﹤En﹤1，表明测量结果接近临界，基本满意，必须查找原因并采取适当预防措施。
