石墨烯材料的优缺点

石墨烯材料的性质及其应用前景石墨烯，是由单层碳原子形成的二维结构，它的厚度只有一个原子的大小。

由于其特殊的物理和化学性质，石墨烯在科学研究和工业领域中有着广泛的应用前景。

本文将探讨石墨烯材料的性质及其应用前景。

一、性质1.电学性质石墨烯材料是一种优良的导电材料。

由于其蜂窝状的晶格结构和高表面积，石墨烯的电阻率相对较低。

同时，由于电子可以在石墨烯的表面自由运动，石墨烯材料具有极高的电子迁移率，这使得这种材料更适合于高速电子器件。

2.力学性质石墨烯的力学性质极其优良。

在各类纳米材料中，石墨烯拥有最高的强度和模量，同时它又是非常柔软的，具有很好的弯曲性。

这些特性已经被广泛应用于构建高强度材料。

3.光学性质石墨烯是一种透明材料，且对各种波长的光谱响应很强，这使得它非常适合用于太阳能电池的制造。

在太阳能电池的应用中，石墨烯可以作为透明导电电极，同时可以替代铜箔作为阴极材料。

4.化学性质石墨烯具有很好的化学稳定性，在大多数溶剂中都能够保持稳定。

由于石墨烯的表面原子非常活泼，因此石墨烯也可以用于吸收有害物质。

这使得它可以成为一种极有价值的污染控制材料。

二、应用前景1.电子产品石墨烯材料在电子领域的应用前景非常广阔。

如今，石墨烯技术已经在液晶显示器、太阳能电池、电极和超级电容器等领域中得到应用。

石墨烯技术也被广泛应用于半导体解决方案、存储设备、太阳能电池和能源储存。

特别是在芯片行业中，石墨烯技术可以为提高芯片的性能和降低成本提供可能。

2.材料科学在材料科学领域中，石墨烯材料的应用前景也非常广阔。

石墨烯可以应用于纳米材料、纤维增强塑料、超材料、粘土纳米复合物和润滑材料等领域，极大地推动了这些领域的发展。

3.健康领域石墨烯还被广泛应用于生命科学领域。

石墨烯可以用于制造药物输送载体、生物医疗传感器、荧光探针和图像对比剂等领域。

这些应用可以改善疾病的诊断和治疗，从而增强对人类健康的保护。

综上所述，石墨烯材料的性质和应用前景都非常优秀，这使得石墨烯技术在未来十年内将会得到更广泛的应用。

纳米科技中的石墨烯应用介绍石墨烯是一种由碳原子构成的二维晶体材料，厚度只有一个碳原子的厚度。

它具有许多独特的物理和化学特性，使其在纳米科技领域中应用广泛。

本文将介绍纳米科技中石墨烯的应用。

首先，石墨烯在电子器件方面有着重要的应用。

由于石墨烯具有高载流子迁移率、高电导率和高热导率等特性，它成为了制造晶体管、晶体管阵列和传感器等高性能电子器件的理想材料。

与传统的硅基材料相比，石墨烯的热稳定性更强，能够在更高的温度下工作。

此外，石墨烯还可以用于制造柔性电子器件，使得电子产品更加轻薄、柔韧。

其次，石墨烯在能源领域也有着诸多应用。

石墨烯作为一种高效导电材料，广泛应用于锂离子电池和超级电容器等能源存储装置中。

由于石墨烯具有大的比表面积和优异的电化学性能，能够提高能源存储装置的能量密度和循环寿命。

此外，石墨烯还可以应用于太阳能电池、燃料电池和光催化等领域，提高能源转换效率。

另外，石墨烯在材料加固方面也有着广阔的应用前景。

石墨烯被广泛用作增强材料的添加剂，可以大幅度提高材料的力学性能。

石墨烯的高强度和高刚度使其在制备复合材料中起到了很好的增强作用。

例如，将石墨烯纳米片添加到聚合物基体中，可以大幅度提高聚合物的强度和导热性能。

这种强化效果对于航空航天和汽车行业的应用尤为重要，有助于提高材料的轻量化和结构强度。

此外，石墨烯在生物医学领域的应用也备受关注。

石墨烯具有良好的生物相容性和生物降解性，可以作为药物载体在药物传递和缓释方面起到重要作用。

石墨烯纳米片可以用于制备纳米药物，可以通过控制石墨烯的尺寸和形状来调控药物的释放速率和靶向性。

此外，石墨烯的高导电性还可以用于生物传感器和医学成像等领域，提高传感器的灵敏度和图像的分辨率。

总之，纳米科技中石墨烯的应用非常广泛。

石墨烯在电子器件、能源存储、材料增强和生物医学等领域起到了重要作用。

随着对石墨烯材料性能的深入理解和制备工艺的不断改进，相信石墨烯的应用前景将会更加广阔，对于推动纳米科技的发展将发挥重要作用。

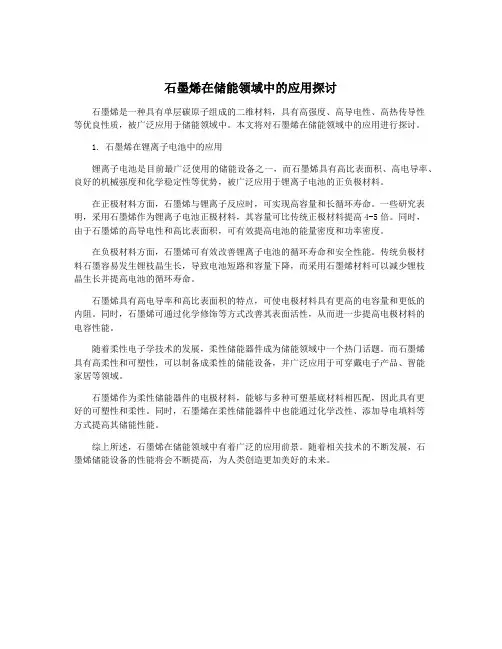

石墨烯在储能领域中的应用探讨石墨烯是一种具有单层碳原子组成的二维材料，具有高强度、高导电性、高热传导性等优良性质，被广泛应用于储能领域中。

本文将对石墨烯在储能领域中的应用进行探讨。

1. 石墨烯在锂离子电池中的应用锂离子电池是目前最广泛使用的储能设备之一，而石墨烯具有高比表面积、高电导率、良好的机械强度和化学稳定性等优势，被广泛应用于锂离子电池的正负极材料。

在正极材料方面，石墨烯与锂离子反应时，可实现高容量和长循环寿命。

一些研究表明，采用石墨烯作为锂离子电池正极材料，其容量可比传统正极材料提高4-5倍。

同时，由于石墨烯的高导电性和高比表面积，可有效提高电池的能量密度和功率密度。

在负极材料方面，石墨烯可有效改善锂离子电池的循环寿命和安全性能。

传统负极材料石墨容易发生锂枝晶生长，导致电池短路和容量下降，而采用石墨烯材料可以减少锂枝晶生长并提高电池的循环寿命。

石墨烯具有高电导率和高比表面积的特点，可使电极材料具有更高的电容量和更低的内阻。

同时，石墨烯可通过化学修饰等方式改善其表面活性，从而进一步提高电极材料的电容性能。

随着柔性电子学技术的发展，柔性储能器件成为储能领域中一个热门话题。

而石墨烯具有高柔性和可塑性，可以制备成柔性的储能设备，并广泛应用于可穿戴电子产品、智能家居等领域。

石墨烯作为柔性储能器件的电极材料，能够与多种可塑基底材料相匹配，因此具有更好的可塑性和柔性。

同时，石墨烯在柔性储能器件中也能通过化学改性、添加导电填料等方式提高其储能性能。

综上所述，石墨烯在储能领域中有着广泛的应用前景。

随着相关技术的不断发展，石墨烯储能设备的性能将会不断提高，为人类创造更加美好的未来。

石墨烯的应用
石墨烯是一种具有单层碳原子排列成的二维晶格结构的材料，具有许多独特的物理、化学和机械性质，因此在多个领域都有广泛的应用。

以下是一些常见的石墨烯应用：
1.电子器件：由于石墨烯具有高电子迁移率、高载流子迁移率和优异的电导率，因此被广泛应用于电子器件中，如场效应晶体管（FET）、透明导电膜、逻辑电路等。

2.光学器件：石墨烯具有宽带隙和高吸收率的特点，可用于太阳能电池、光电探测器、激光器等光学器件中，提高光电转换效率和传感性能。

3.储能设备：石墨烯在锂离子电池、超级电容器等能量存储设备中具有重要应用。

其大表面积、高电导率和快速离子传输性能有助于提高能量密度和充放电速度。

4.传感器：石墨烯具有高比表面积和化学惰性，可用于气体传感器、生物传感器等传感器设备中，检测环境中的气体、生物分子等。

5.强化材料：石墨烯可以增强复合材料的力学性能，提高材料的强度、刚度和耐磨性，常用于航空航天、汽车制造、体育用品等领域。

6.生物医学：石墨烯在生物医学领域具有潜在应用，可用于药物输送、生物成像、组织工程等。

其生物相容性和表面修饰的可调控性使其成为生物医学材料的研究热点。

7.热管理：石墨烯具有优异的热导率和导热性能，可用于热界面材料、散热器、导热膏等热管理领域，提高热传递效率。

总的来说，石墨烯作为一种多功能的纳米材料，在电子学、光学、能源、生物医学和材料科学等领域都有着广泛的应用前景。

石墨烯1 石墨烯的概述石墨烯（Graphene，GE）是世界上最薄，最坚硬的纳米材料，也是其他石墨材料的基本单元，以碳六元环为基本结构组成周期蜂窝状的二维点阵结构，若翘曲便可成为零维的富勒烯，若将石墨烯卷成一维结构便成为碳纳米管(Carbon nano-tube,CB)，若是多层堆积便成为了三维的石墨(Graphite)。

石墨烯的基本结构单元为有机材料中最稳定的苯六元环, 是目前最理想的二维纳米材料。

平面六边形点阵结构是石墨烯最理想的结构，可以认为是单层石墨分子被从三维石墨结构中剥离出来形成的二维分子结构，所有碳原子均为sp2杂化，并且每个碳原子上均多出一个p轨道上的电子形成大π键，这个π电子可以自由移动，因此石墨烯具有良好的导电性。

因此二维石墨烯结构可以看是形成所有sp2杂化碳质材料的基本单元。

由于特殊的结构石墨稀因此拥有了很多的优异的性能，首先在电学方面，由于大π键的存在，石墨稀具有优异的导电性能，如超高的载流子迁移率，室温量子霍尔效应，弹道输运等等；而在光学方面，石墨烯具有超高的透光率，其透光率能达到97.7%的惊人数据。

力学性能方面，石墨稀是已知的具有最高强度和硬度的晶体结构，热学方面，石墨烯具有优异的导热性能，其导热是铜的很多倍。

由于这些优异的性能使得石墨稀不但成为科学界一颗明星，而且使得其拥有了极其广阔的应用前景。

石墨烯为六角型呈蜂巢晶格的平面薄膜，是由一种碳原子以sp2杂化轨道组成的，我们可以将它看成是其他石墨类材料组成的基本单元，所以石墨烯片在适当的条件下可以进行包裹和卷曲，分别可以形成零维和一维结构，层层堆叠起可以形成的是三维的石墨，零维和一维分别形成球状的富勒烯、管状的碳纳米管(见图1.1)；它们和仅为单一碳原子厚度的二维碳材料作为为重要成员组成了碳纳米材料家族，它们之间通过包裹、卷曲和堆积相互进行转化。

2004年，K.S.Novoselov 等以天然鳞片石墨为原料，制得二维六角形平面原子石墨烯的方法为机械力剥离法。

石墨烯的制备、结构、特性及应用前景班级：热能082姓名：陆时杰学号：10084621致乔文明老师：乔老师这课讲的很有意思，我虽然是学热能与动力工程的，但是我对这些新型材料很有兴趣，尤其是它在航空航天和军事等领域的应用。

在上这个课之前我就知道多孔碳材料可用用来做雷达波的吸收材料，像现在一些民用器材，比如汽车、自行车。

鱼竿等等，都有采用碳纤维材料，不但重量很轻，而且强度很大。

就是目前市场上这种材料的商品价格往往高的离谱，买不起啊！不过在上这个课还是收获蛮多的，对碳材料有了更深入的认识，就拿石墨烯来说，以前就是听过这玩意很坚固，其他方面的东西还真不知道，通过这门课了解到它的性质和其他的一些用途。

我记得曾今美国有位老师问他的学生地球上的石油多少年能用完，他的学生立刻开始了计算。

这时这位老师说，永远都用不完。

这时因为每当一种材料面临枯竭的时候人类就会找到其替代品。

现在看来是这样，这些碳材料在未来锁发挥的作用将会非常巨大。

但就是每次一讲到这些碳材料的制备和一些条件云云，就听不懂了，因为不是学化工的，对里面好多专业术语不了解，而且还是英文的，不查字典基本就瞎了。

不过对这课的兴趣，还是满浓厚的。

废话不扯了，下面该到正题了，因为引用了很多文献，也不确定里面有些东西的正确性，如有问题，请老师指正。

前言碳材料(如炭黑、煤炭、石墨、金刚石) 几乎和人类一样历史悠久。

20 世纪60 年代以来陆续从聚丙烯腈中得到了碳纤维,由化学分解烃蒸气而产生的热解碳以及来自于非石墨化程序的玻璃状碳等新型碳材料,这些新型碳材料与传统石墨电极、碳黑和活性炭等碳材料有着不同的结构和特性。

在20 世纪70 年代,出现了针型焦碳、新型微珠,生长蒸气型碳纤维,高密度各向同性石墨,碳纤维加强型混凝土、碳分子筛、金刚石- C 和其他新型碳材料。

富勒烯(C60) 和纳米碳管的发现更是开启了一个与光滑石墨层碳材料为基础的碳材料完全不同的世界。

新碳材料的发展促进了碳科学的新发展,这使重新构造C-C 键,观察杂化轨道(SP + 2π,SP2 +π和SP3) 成为一种趋势。

石墨烯材料的用途背景介绍石墨烯是由一个原子厚的碳纳米薄膜组成，具有高强度、高导电性、高热稳定性和高透明性等优异物理和化学特性。

自从石墨烯的发现以来，它便成为了材料科学和许多其他领域的研究热点。

本文将从以下几个方面，探讨石墨烯材料的用途及其潜在的应用前景。

晶体管石墨烯的高导电性使其成为一种非常重要的材料，可以在电子学领域中用于制造替代硅晶体管的新一代晶体管。

相比于传统的硅晶体管，石墨烯晶体管具有更快的开关速度、更低的电阻和更低的能耗。

因此，它可以用于许多应用，包括高速电路、电声元件、可穿戴设备等。

电池石墨烯也可以用作电池材料，例如锂离子电池和超级电容器。

石墨烯的高表面积、高导电性和高化学稳定性使其成为一种理想的电化学储能材料。

由于其重量轻、性能优良，石墨烯被认为是未来电池领域的重要材料之一。

传感器石墨烯的高灵敏度、高稳定性和高选择性，使其成为一种理想的传感器材料，被广泛应用于气体、湿度、压力和温度等环境参数的检测。

石墨烯传感器在环保、医疗和安全等领域有广泛的应用前景，例如在环保方面可用于污染物检测和污染监控。

柔性电子学由于石墨烯是一种非常柔性的材料，能够弯曲和转动而不影响其性能，因此被广泛用于柔性电子学领域。

石墨烯可以作为透明导电膜、可穿戴设备、微型传感器等柔性电子元件的制作材料。

生物医学石墨烯在生物医学领域也有很多应用，如基因传递、组织工程和药物释放。

石墨烯可以通过改变表面特性，使其与细胞相互作用，并调节细胞行为。

石墨烯纳米材料可以用于治疗癌症、糖尿病和心血管疾病等。

结论总之，石墨烯材料具有诸多惊人的实用特性，在各个领域都有广泛的应用前景。

本文仅仅是简单地介绍了其用途的一部分，未来还有许多未被发掘的应用。

石墨烯的研究将会极大推动材料科学和整个人类社会的发展。

石墨烯的性质和应用随着科学技术的不断进步，许多新材料的诞生改变了我们的生活和工作方式。

其中，石墨烯是一种备受关注的新型材料。

它的特殊性质和广泛的应用前景吸引了无数科学家和工程师的关注。

本文就石墨烯的性质和应用进行探讨。

一、石墨烯的性质石墨烯是一种由碳原子组成的2D平面结构材料，具有许多独特的物理性质。

1. 单层结构石墨烯由单层的碳原子组成，具有纳米级厚度。

它的厚度只有一层原子，因此也被称为二维材料。

石墨烯的单层结构赋予了它其他材料所不具备的独特性质。

2. 强度高石墨烯的强度非常高，是钢铁的200倍以上。

它的强度来自于碳原子之间的强共价键。

在应用中，石墨烯的高强度可以使其成为构造材料、抗弯曲材料等。

3. 导电性好石墨烯的电阻率非常小，是铜的5倍，是硅的10倍。

这是因为石墨烯的碳原子之间结合紧密，电子可以自由地在其表面运动。

石墨烯的导电性和电子移动速度远高于其他材料，可用于制作导线、集成电路等。

4. 热传导性好石墨烯的热导率很高，是铜的两倍以上，这是由于碳原子之间的距离很短，区域摆动自由度少。

石墨烯可以作为散热材料、微型发电机等。

二、石墨烯的应用石墨烯的独特性质使其在许多领域都有着广泛的应用前景。

下面就石墨烯的一些应用进行简要介绍。

1. 电子学领域石墨烯是目前最好的导电材料之一，其热传导能力也非常强。

在电子领域，石墨烯可用于制作高速电子器件、新型集成电路等。

石墨烯的出现也有望解决传统硅电路面临的热问题。

2. 机械领域石墨烯的强度高、韧性好，也极具抗氧化性能。

这使其可以作为材料加固增强和防腐，也能用于制作高强度结构材料和防爆材料等。

3. 光电领域石墨烯具有极好的吸收、透过性能和宽光谱响应。

因此它可作为透光材料、红外光材料、发光材料和太阳能电池等。

4. 生物领域石墨烯在生物领域也有着广泛的应用，它可以用于制备药物载体、分子传感器和免疫芯片等。

总之，石墨烯是一种具有广泛应用潜力的新型材料。

虽然它的商业应用还处于发展阶段，但其一个个神奇的性质和应用前景已经吸引了许多科学家和工程师的关注。

石墨烯材料的性质及应用石墨烯是一种类似于石墨的二维材料，是由碳原子通过共价键连接成一个平面网络。

石墨烯的单层结构具有许多惊人的性质，如高导电性、高热导性、高强度、高柔韧性、高光学透明性等。

这些性质使得石墨烯材料在电子学、光学、能源、生物医学等领域应用极为广泛，有着巨大的潜力和市场前景。

1. 石墨烯的制备石墨烯最早是由英国的两位诺贝尔奖获得者安德里·海姆和康士坦丁·诺沃肖洛夫在2004年实验室中发现的。

目前，石墨烯的制备方法主要有以下几种：（1）机械剥离法机械剥离法是最早发现的石墨烯制备方法，其原理是通过石墨石材料的机械剥离可以获得单层石墨烯结构。

这种方法简单易行，但是有着较低的制备效率和较粗糙的表面。

（2）化学气相沉积法（CVD）化学气相沉积法是一种典型的材料制备方法，通过在高温下将气相前体分子反应在金属基底上，可以实现石墨烯薄膜的制备。

该方法成品质量较高，但需要高成本设备和复杂操作。

（3）氧化还原法（GO/RGO）氧化还原法是用强酸处理粉末石墨制备氧化石墨（GO），再通过还原还原氧化石墨（RGO）的方法制备石墨烯的过程。

这种方法制备的石墨烯具有高度的可控性和高质量程度。

2. 石墨烯材料的性质石墨烯具有许多优异的性质和特点，使其成为当今材料科学中的新宠。

（1）高导电性石墨烯中的碳原子只有两个相邻的原子可以形成共价键，因此石墨烯的电子可以自由运动，电荷载流性能极佳。

它的电学性质趋近于一个理想的二维金属，因此在电子学、光学、能源、生物医学等领域被广泛应用。

（2）高热导性由于石墨烯中碳原子的高度紧密排列，热量可以快速传导。

与金属材料相比，石墨烯的热导率达到了非常高的数值，这种性质需要在热管理、电子冷却等应用中得到广泛应用。

（3）高强度和高柔性石墨烯具有极高的强度和柔性，在普通条件下可承受巨大的拉力和压力，同时保持材料的完整性，因此在制备微型机械、生物传感器等领域应用中具有很大的潜力。

石墨烯（人类目前最强的功能材料）是目前已知的最薄最轻的一种材料，单层的石墨烯只有一个碳原子的厚度（3.4Å）。

导电性极强：石墨烯是世界上导电性最好的材料，电子在其中的运动速度达到了光速的1/300，远远超过了电子在一般导体中的运动速度。

超高强度：石墨（由石墨烯一层一层摞起来的）是矿物质中最软的，但被分离成一个碳原子厚度的石墨烯后，性能则发生突变，其硬度金刚石还高，却又拥有很好的韧性，且可以弯曲。

瑞典皇家科学院在颁布2010年诺贝尔物理学奖的时候曾这样比喻其强度：利用单层石墨烯制作的吊床可以承载一直4Kg的兔子。

这样可以估算，如果将多层石墨烯叠放在一起，使其厚度与食物保鲜膜相同的话，便可以承载一辆2吨重的汽车。

超大比表面积：由于石墨烯的厚度只有一个碳原子厚，即3.4Å ，所以石墨烯拥有超大的比表面积，理想的单层石墨烯的比表面积能够达到 2630 m2/g，而普通的活性炭的比表面积为 1500 m2/g，超大的比表面积使得石墨烯成为潜力巨大的储能材料。

1.石墨烯基处理器运行速度将达 1000GHz 多晶硅目前已经成为半导体产业的基础原料，被大量应用于集成电路。

随着制作工艺的不断提升，目前硅基芯片的运行速度已经达到了 GHz的级别。

随着技术的不断进步，对于计算机运行速度的要求也不断提高，目前的硅基集成电路的发展受到了本身材料的限制，在室温下硅基处理器的运行速度达到4-5GHz 后就很难在继续提高。

石墨烯拥有比硅更高的载流子迁移率（即载流子在电场作用下运动速度快慢的量度），是一种性能非常优异的半导体材料，电子在石墨烯中的运行速度能够达到光速的1/300，要比在其他介质中的运行速度高很多，而且只会产生很少的热量。

使用石墨烯作为基质生产出的处理器能够达到 1THz（即1000GHz）。

石墨烯未来很可能成为硅的替代者，成为半导体产业新的基础材料。

代替硅生产超级计算机。

2. 石墨烯提升锂离子电池性能锂离子电池已经成为当前用途最广泛、前景最广阔的电池能源，其结构由正极、负极、隔膜和电解液组成。

石墨烯的性质及其应用石墨烯（Graphene）是一种新型的碳材料，由加拿大华裔诺贝尔物理学奖获得者、曾获得“爱因斯坦奖”的安德烈·海姆发现并提出。

石墨烯的发现，不仅是新型材料科学中的一次突破，更是开启了科学研究的新领域。

本文将着重介绍石墨烯的性质及其应用。

一、石墨烯的性质石墨烯是一种类似于石墨结构的一层碳原子构成的二维晶体，是一种非常薄的材料，只有原子的厚度，但是具有极高的强度和导电性。

石墨烯的基本结构是由晶格上的碳原子通过σ键和π键结合形成的，由于π键很强，使得石墨烯在普通条件下非常稳定。

石墨烯呈现出多种独特的性质，如强度和刚度，高导电性和热电性以及磁性等，这些性质使石墨烯成为一种理想的材料用于各种新型电子器件的制备。

二、石墨烯的应用1. 电子器件石墨烯的高导电性和热电性使它成为一种理想的电子器件制备材料，例如石墨烯晶体管，石墨烯集成电路和石墨烯探测器等，可以用于生产更快速和更节能的设备。

此外，石墨烯的支撑膜可以用于柔性电子器件，这种电子器件具有高度可曲性和摆动性，可以在很大程度上扩大制造电子器件的应用范围。

2. 能源和环保石墨烯的高导电性和热电性使得它成为一种很好的电池和超级电容器的电极材料，而且能使电池的使用寿命更长，容量更大。

石墨烯还可以用作太阳能电池，可以更有效地收集太阳能，对能源的开发将起到积极的作用。

此外，石墨烯还可以用于水处理，以及空气和水污染检测等应用。

3. 生物医学石墨烯的高度稳定性和生物相容性使得它成为一种理想的生物医学应用材料，例如石墨烯纳米药物载体，可以用于癌症和其他疾病的治疗，具有更广泛的临床应用前景。

此外，石墨烯还可以用于蛋白质分离和生物传感器等应用。

三、总结石墨烯是一种非常薄，但具有极高强度，导电性和热电性等多种独特性质的碳材料，其应用前景十分广泛。

石墨烯可以用于各种电子器件的制备，生产更快速和更节能的设备，同时也是一种优异的能源材料和生物医学应用材料。

石墨烯橡胶复合材料的性能一、机械性能石墨烯拉伸强度高达130GPa、杨氏模量约为1.01TPa，为目前最硬、强度最高的材料；此外，它还拥有超高的比表面积（约为2630m2/g），比传统石墨高100～500倍，石墨烯的径厚比约为400，比炭黑的高40～80倍，添加少量石墨烯就能明显提升橡胶复合材料性能，这对于石墨烯改性纳米复合材料的应用大有裨益。

Araby等将结构完整的、厚度为3.56nm的石墨烯片通过机械共混法混入EPDM 橡胶中制备出了纳米复合材料。

当GNPs填量为26.7%（体积分数）时，复合材料的杨氏模量、拉伸强度和撕裂强度分别增大了710%、404%和270%。

Gan等利用溶液混合法制备了硅橡胶（SR）/氧化石墨烯纳米复合材料。

结果表明：GO片能够均匀地分散在SR基体中，同时纳米复合材料的热性能和机械性能得到增大。

同时还发现，将不同乙烯基浓度的SR共混使用制备的GO填充纳米复合材料的机械性能均比单一乙烯基浓度的SR纳米复合材料高。

二、疲劳性能橡胶制品在轮胎、高速机车、航空航天等领域服役时，常处于周期动态负载状态，而制品疲劳寿命很大程度上取决于橡胶材料的疲劳断裂性能。

因此，为了保证橡胶制品使用时的安全性、可靠性和长寿命，改善橡胶材料的动态疲劳特性具有重要的意义。

Mahmoud等研究了GNPs对NBR橡胶“循环疲劳—滞后”性能影响。

累计损伤可用耗散的能量LDE（Loading path Disspated Energy）来表示，LDE随周期性应力—应变循环次数的变化情况见图4-6。

研究表明，随着GNPs填量增多，体系中GNPs总表面积增大，GNPs与橡胶基体之间的摩擦作用更强，结果循环过程中复合材料的能量耗散增多，滞后效应更明显，损伤速率加快；且随着循环次数增多，GNPs的结构发生破坏；在经历初次十个疲劳循环后，纳米复合材料的LDE 速率增大到了临界值，此后随着循环次数增大，累积损伤速率变化很小，纳米复合材料的损伤耗散能量降低。

石墨烯（Graph ene）是一种由碳原子构成的单层片状结构的新材料。

是一种由碳原子以sp2杂化轨道组成六角型呈蜂巢晶格的平面薄膜，只有一个碳原子厚度的二维材料。

石墨烯一直被认为是假设性的结构，无法单独稳定存在，直至2004年，英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，成功地在实验中从石墨中分离出石墨烯，而证实它可以单独存在，两人也因“在二维石墨烯材料的开创性实验”为由，共同获得2010年诺贝尔物理学奖。

石墨烯是世上最薄却也是最坚硬的纳米材料，它几乎是完全透明的，只吸收2.3%的光"；导热系数高达5300 W/m·K，高于碳纳米管和金刚石，常温下其电子迁移率*超过15000 cm²/V·s，又比纳米碳管或硅晶体*高，而电阻率只约10-6 Ω·cm，比铜或银更低，为世上电阻率最小的材料。

因为它的电阻率极低，电子迁移的速度极快，因此被期待可用来发展出更薄、导电速度更快的新一代电子元件或晶体管。

由于石墨烯实质上是一种透明、良好的导体，也适合用来制造透明触控屏幕、光板、甚至是太阳能电池。

石墨烯另一个特性，是能够在常温下观察到量子霍尔效应。

石墨烯的碳原子排列与石墨的单原子层雷同，是碳原子以sp2混成轨域呈蜂巢晶格(honeycomb crystal lattice)排列构成的单层二维晶体。

石墨烯可想像为由碳原子和其共价键所形成的原子尺寸网。

石墨烯的命名来自英文的graphite(石墨) + -ene(烯类结尾)。

石墨烯被认为是平面多环芳香烃原子晶体。

石墨烯的结构非常稳定，碳碳键（carbon-carbon bond）仅为1.42Å。

石墨烯内部的碳原子之间的连接很柔韧，当施加外力于石墨烯时，碳原子面会弯曲变形，使得碳原子不必重新排列来适应外力，从而保持结构稳定。

这种稳定的晶格结构使石墨烯具有优秀的导热性。

石墨烯是构成下列碳同素异形体的基本单元：石墨，木炭，碳纳米管和富勒烯。

石墨烯的应用现状及发展石墨烯是一种由碳原子单层组成的二维材料，具有独特的物理和化学特性，被认为是一种革命性的材料。

自2004年被首次实验室成功制备以来，石墨烯就引起了全球科学界的广泛关注，被誉为21世纪的“黑科技”。

石墨烯的独特结构和优异性能使得它被广泛应用于多个领域，并且在材料科学、电子、光电子、能源领域取得了长足的发展。

本文将就石墨烯的应用现状及发展进行探讨。

一、石墨烯的应用现状1. 电子学领域石墨烯具有极高的电子迁移率和热导率，可以被制备成为高速电子器件。

在电子学领域，石墨烯已经被成功应用于场效应晶体管、薄膜晶体管、光电探测器等电子器件中。

由于其超薄的结构和优异的电子传输性能，石墨烯将成为下一代电子器件的重要材料。

石墨烯具有优异的光学特性，可以用作透明导电膜、光学增益介质等。

目前，石墨烯已经被成功制备成为柔性、透明的导电薄膜，广泛应用于柔性电子器件、触摸屏、柔性显示器等领域。

3. 能源领域4. 材料科学领域石墨烯具有极高的强度和柔韧性，可以用作增强填料，改善材料的力学性能。

石墨烯还可以与其他材料复合，制备出具有优异性能的复合材料，广泛应用于航天航空、汽车制造、电子产品等领域。

5. 生物医学领域石墨烯具有良好的生物相容性和生物活性，可以被应用于生物医学领域。

石墨烯纳米材料可以被用作药物载体、医疗诊断和治疗工具，为癌症治疗、生物传感器等领域提供了新的解决方案。

6. 其他领域除了以上几个领域，石墨烯还被广泛应用于传感器、柔性电子皮肤、导热材料等领域，具有广阔的应用前景。

二、石墨烯的发展趋势1. 大规模制备技术的突破目前，石墨烯的制备成本仍然较高，并且规模较小，限制了其在工业化生产中的应用。

未来，随着大规模制备技术的突破，石墨烯的制备成本将大幅降低，使其更广泛地应用于各个领域。

2. 石墨烯复合材料的研究石墨烯可以与其他材料形成复合材料，具有优异的性能。

未来，石墨烯复合材料的研究将更加深入，为各个行业提供更多的解决方案。

石墨烯撕胶带法石墨烯是一种由碳原子组成的单层二维晶体结构材料，具有高强度、高导电性、高热导性等优异的物理和化学特性。

近年来，石墨烯作为一种新型材料受到了广泛关注，其应用领域也在不断拓展。

其中，利用石墨烯撕胶带法制备单层石墨烯是一种重要的方法。

一、什么是撕胶带法撕胶带法是利用胶带对固体表面进行剥离的方法，通常被用于制备单层二维材料。

这种方法最早被用于制备单层石墨烯，被称为“撕胶带法”，因为在制备过程中需要使用普通透明胶带。

二、撕胶带法制备单层石墨烯的原理在撕胶带法中，首先将普通透明胶带贴在含有多层石墨片的表面上，并迅速剥离。

由于相邻两层之间存在范德华力，在剥离时会将上方的一些分子或原子从下方分子或原子中剥离出来，形成单层石墨烯。

这种方法可以制备出高质量的单层石墨烯。

三、撕胶带法制备单层石墨烯的步骤1. 准备多层石墨片：将天然石墨或人工合成的多层石墨片放在硅基板上。

2. 贴上透明胶带：将普通透明胶带贴在多层石墨片表面上，并迅速剥离。

3. 检查胶带：检查胶带是否有单层石墨烯。

4. 将单层石墨烯转移到其他基板上：将透明胶带贴到其他基板上，再迅速剥离，使得单层石墨烯转移到其他基板上。

四、撕胶带法制备单层石墨烯的优缺点优点：1. 制备简便快捷：不需要使用复杂的实验设备和化学试剂，只需要使用普通透明胶带即可。

2. 可以制备高质量的单层石墨烯：由于范德华力作用，可以制备出高质量的单层二维材料。

3. 可以制备大面积的单层石墨烯：撕胶带法可以制备大面积的单层石墨烯，适用于大规模生产。

缺点：1. 制备过程中容易受到环境污染：由于制备过程中使用普通透明胶带，容易受到环境污染，影响制备效果。

2. 制备出的单层石墨烯数量有限：由于制备过程中需要手工操作，制备出的单层石墨烯数量有限。

五、撕胶带法在其他二维材料制备中的应用除了单层石墨烯外，撕胶带法还可以用于制备其他二维材料，如硼氮化物、二硫化钼、三硝基苯等。

这些材料具有优异的物理和化学特性，在电子学、光电子学、传感器等领域具有广泛应用前景。

石墨烯复合材料的力学性能研究石墨烯是一种由碳原子构成的单层二维晶体材料，具有出色的力学性能。

它是继金刚石和石墨之后第三种稳定的碳晶体结构，在力学强度和刚度方面表现出与钢铁相当的特性。

石墨烯的力学性能研究一直是材料科学的热点，对于开发高强度、高韧性和轻质材料具有重要意义。

石墨烯复合材料是指将石墨烯与其他材料结合形成复合材料。

石墨烯作为增韧材料被添加到复合材料中，可以显著提高材料的力学性能和承载能力。

该复合材料常被用于制备高强度、轻质结构材料和多功能材料。

研究表明，将石墨烯添加到聚合物基体中可以显著提高材料的力学性能。

首先，石墨烯的高强度和高韧性能使得复合材料具有更好的抗拉和屈服强度。

其次，石墨烯具有优异的导热性能，能够更好地分散和传导热量，从而提高材料的耐热性和稳定性。

此外，石墨烯还能改善材料的导电性能，使其更具综合功能。

然而，石墨烯复合材料的力学性能研究仍存在一些挑战。

首先，石墨烯的有效分散和定向排列是制备高性能复合材料的关键。

目前，石墨烯的分散技术已经取得了一定的进展，但仍需要进一步改进。

其次，石墨烯在复合材料中的界面相互作用对材料的性能起着重要作用。

如何实现优化的界面相互作用，仍需要深入研究。

在实际应用中，石墨烯复合材料已经显示出巨大的潜力。

例如，石墨烯增强的聚合物纤维可以用于制备高性能的防弹材料和航天器结构材料。

石墨烯复合材料在能源存储和传输领域也有广泛的应用。

石墨烯增强的锂离子电池正极材料，具有更高的能量密度和更长的循环寿命。

此外，石墨烯复合材料还可以用于制备高效的光电器件和催化剂。

总之，石墨烯复合材料的力学性能研究是一个具有挑战性和前瞻性的课题。

通过深入研究石墨烯的力学性能和界面相互作用，可以实现复合材料的优化设计和制备。

石墨烯复合材料在航空航天、汽车制造、能源领域等多个领域具有广阔的应用前景。

未来的研究应进一步探索石墨烯复合材料的力学行为、改善材料的工艺性能，并提高材料的可扩展性和可持续性。

石墨烯的物理和化学性质研究石墨烯是一种单层二维碳材料，由重复的六元环组成。

石墨烯是一种非常薄的材料，它只有原子尺寸的厚度，但它的强度比钢还要高。

由于它具有出色的物理和化学性质，因此在诸多领域中引起了广泛的研究兴趣。

在这篇文章中，我们将详细介绍石墨烯的物理和化学性质。

物理性质石墨烯的物理性质主要体现在以下几个方面。

1. 电学性质石墨烯是一种非常好的导电材料，其电阻率极低，可以达到约10^-8 Ω∙m，是铜的130倍。

这与碳原子的排列方式有关，因为石墨烯中的碳原子是以一种规则的六元环排列在一起的，这种排列方式形成了一条电子在平面内移动的完美路径。

因此，石墨烯中的电子可以自由地在材料中移动。

2. 光学性质石墨烯在可见光谱范围内的吸收率非常低，只有2.3%。

这是因为石墨烯中的电子能量带结构对于光的范围非常不敏感，因此光子进入石墨烯后几乎不被材料吸收。

3. 机械性质石墨烯是一种非常坚硬的材料，其弹性模量可以达到逆差石墨烯的数十倍。

这是因为石墨烯的结构非常致密，其原子排列方式使其充分利用了碳原子之间的化学键，从而形成了非常坚硬的三维结构。

化学性质石墨烯的化学性质主要包括以下几个方面。

1. 化学反应石墨烯与其他化合物之间的反应都十分复杂，包括氧化、加氢等反应。

由于石墨烯的化学键非常稳定，因此其与许多化合物的反应需要获取很高的能量。

2. 可控制备目前，利用化学还原或机械剥离等方法可将石墨烯制备出单层石墨烯材料。

这种制备方法在很大程度上最大化利用了石墨烯的物理和化学性质。

3. 功能化改性为了更好地利用石墨烯的性质，人们尝试对其进行功能化改性，引入其他原子或分子，从而增强材料的疏水性、增强光学吸收、增加稳定性等。

这种处理方法使得石墨烯的应用范围更加广泛。

应用前景石墨烯具有广泛的应用前景，主要包括以下几个方面：1. 电子器件由于石墨烯是一种优秀的导电材料，因此其被广泛应用于电子器件中，如显示器、传感器、存储器等。

同时，石墨烯的高弹性模量使其成为制造电子器件的理想材料。

石墨烯的性质和应用前景石墨烯是一种由碳原子构成的二维材料，具有优异的热导率、电导率和强度等性能。

它的发现引起了科学界的广泛关注，并被认为是下一代材料科学的重要研究方向。

在本文中，我们将探讨石墨烯的性质和应用前景。

一、石墨烯的性质石墨烯的最基本性质是其单层的结构。

石墨烯是由碳原子构成的平面网络，这个网络被用来解释从二维的石墨中剥离出石墨烯这个概念。

这种单层结构赋予它一系列杰出的性质，其中最引人注目的是其高导电和热导率。

石墨烯的高导电性质可以追溯到其晶格结构。

在石墨烯中，碳原子呈六角形排列，形成一个紧密排列的晶格结构。

这种点阵结构让电子可以自由地穿过它，因此石墨烯的电导率非常高。

而在石墨烯中，电子行运动的速度也非常快，远高于其他材料。

除了高导电性，石墨烯还具有高热导率。

这是因为石墨烯的晶格结构允许热电子以更快的速度穿过它，进而实现高热传导。

由此，石墨烯的热传递渠道可以被用于制造更加高效的散热材料和导热材料。

二、石墨烯的应用前景石墨烯的出现，在纳米材料、新型电子器件、能源存储、生物材料等领域具有广泛应用前景。

1、电子器件作为一种具有优异电导性能的材料，石墨烯可以用于晶体管和其他电子器件的材料。

石墨烯作为电子领域中的核心材料，已经被证明可以有效提高器件性能。

2、能源存储石墨烯也是制造电池、超级电容器的材料之一。

由于石墨烯的高热导率，它被广泛应用于制造高温电池和快速充电电池中。

同时，石墨烯纳米片也可以作为能量存储器件的电极材料。

这种高强度、高等电胶化合物极佳的化学稳定性，也使其非常适合用于电池材料的制造。

3、生物材料石墨烯的成分和结构使其在生物医学领域也有广泛的应用。

石墨烯可以作为药物输送系统或成为组织重建和细胞修复的材料，同时也可以应用于疾病诊断和治疗。

因此，石墨烯的开发有望推动医学技术向前发展，为人类健康贡献力量。

4、防护材料由于石墨烯本身的膜特性、粘合物相互作用对于许多物理和化学现象的影响，其具有很好的抗撞击性和剪切强度的特性。

石墨烯：神奇的“新材料之王”作者：佘惠来源：《科学导报》2020年第76期有没有这样一款坚韧的薄膜，它能以一支铅笔尖的承受面，撑住一头大象的重量，而不会被戳破？石墨烯可以做到。

这种神奇的材料究竟是如何“炼成”的——笔者近日走进“首都科学讲堂”，为您一探究竟。

近日，在北京市科协主办、九三学社北京市委特别支持的第667期“首都科学讲堂”上，中国科学院院士、北京石墨烯研究院院长刘忠范与北京石墨烯研究院副院长、石墨烯器件技术研究部部长魏迪，向公众介绍了石墨烯——这款曾获得2010年诺贝尔奖的明星材料。

1、透明胶带撕出来的诺贝尔奖石墨烯原本就存在于自然界，只是难以剥离出单层结构。

1毫米厚的石墨大约包含300万层石墨烯。

铅笔在纸上轻轻划过，留下的痕迹可能就是几层石墨烯——它是由一层碳原子以六角形蜂巢结构周期性紧密堆积构成的二维碳材料。

人们很早就发现了石墨，但直到2004年才发现石墨烯。

这是因为，早在70多年前的理论研究表明，完美的二维结构晶体无法在非绝对零度的环境中稳定存在。

2004年，两位英国科学家用一种非常简单的实验方法突破了原有理论认知。

他们从高定向热解石墨中剥离出石墨片，然后将薄片的两面粘在一种特殊胶带上，撕开胶带，就能把石墨片一分为二。

不断这样操作，薄片越来越薄，最后得到了仅由一层碳原子构成的薄片——这就是石墨烯。

理论上虽不可能成功，实验中却偏偏被制备出来了。

这个发现立即震撼了科学界，两位发现者共同获得了2010年诺贝尔物理学奖。

“大家经常讲，石墨烯这个诺贝尔奖是用透明胶带撕出来的。

实际上，我们不能小瞧这么一个简单但重要的发现。

”刘忠范说，对于科学研究来说，像这两位科学家那样勇于探索、大胆尝试极其重要。

石墨烯具有很多神奇性能，因此号称“新材料之王”：它是最薄的材料，因为它仅有一个原子层;它是强度最大的材料，理论上强度比钢强韧200倍;它是导电性最好的材料，电导率是银的1.6倍;它是导热性最好的材料，热导率是铜的13倍。

石墨烯在锂电池中的应用墨烯具有10倍于商用硅片的高载流子迁移率（15000cm2/V•s)，导电性能优越，尤其适用与制造锂电池导电添加剂、锂电池正负极复合材料等锂电池材料。

此外，石墨烯电极复合材料及导电添加剂能有效改善电极循环性能：加入石墨烯的磷酸铁锂正极复合材料，循环100周后，可逆比容量为纯LiPO4电极的1.4倍。

石墨烯在电池中的应用1.作为导电剂锂离子电池充放电是通过锂离子在正负极的脱嵌反应来实现的。

具体表现为，充电时正极锂离子脱插，负极锂离子嵌入；放电时正极锂离子嵌入，负极锂离子脱插。

在这个过程中，嵌入与脱插的锂离子越多，电池容量越大。

其充放电速度主要由锂离子在电极中的传输和脱嵌速度来决定。

所以如果电极材料中电子和锂离子传导通道越多，其充电速度就越快。

传统锂离子电池无法进行快速充电，主要受限于锂电池正负极导电性能不足，无法同电子进行充分反应，反应层集中在表面影响内部电极的反应，导致锂离子短时间内脱嵌速度不足，无法形成大电流，间接影响锂离子扩散系数，同时受限于高倍率充电下电池寿命的衰减。

而且传统电池在工作时会在电极表面形成一层固体电解质膜，阻挡了锂离子的“脚步”，进而减慢了锂离子的运输速度。

锂离子电池的正极材料主要有钴酸锂、锰酸锂、三元和磷酸铁锂等。

石墨烯在正极材料中属于面点接触，具有优异的导电性能，可以作为其电极的导电剂，优异于作为点点接触的常规导电剂。

锂电池有个性能叫做倍率性能，用C来衡量。

假设一块锂电池的容量是3000mAh，那么1C就是用3000mA的电流给它充电，一小时充满；2C就是用6000mA的电流充电，半小时充满。

续航与电量正相关的情况下，充到支持相同续航里程的电量，倍率性能大的电池充电时间更短。

电芯在快充时，主要的技术难点为锂离子在正极的快速脱离，在电解液的传输以及在负极的嵌入，其中相对重要的是要求正负极具有良好的导电性，可以在短时间进行大规模化学反应，这样电子的扩散速度加快，增加了锂离子的脱嵌和嵌入速度。
