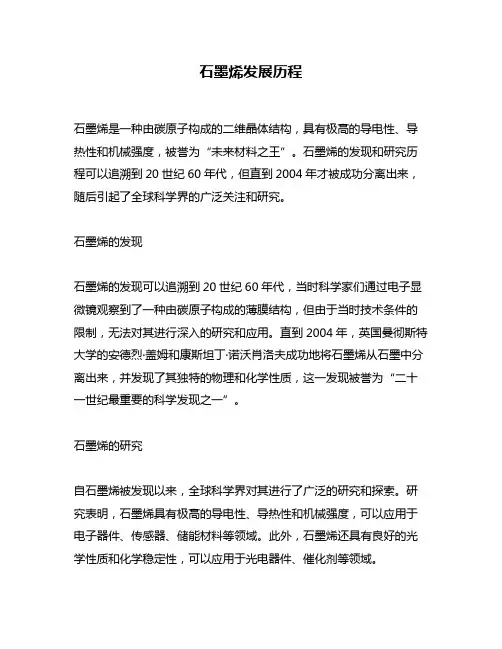

石墨烯发展历程石墨烯是一种由碳原子构成的二维晶体结构,具有极高的导电性、导热性和机械强度,被誉为“未来材料之王”。
石墨烯的发现和研究历程可以追溯到20世纪60年代,但直到2004年才被成功分离出来,随后引起了全球科学界的广泛关注和研究。
石墨烯的发现石墨烯的发现可以追溯到20世纪60年代,当时科学家们通过电子显微镜观察到了一种由碳原子构成的薄膜结构,但由于当时技术条件的限制,无法对其进行深入的研究和应用。
直到2004年,英国曼彻斯特大学的安德烈·盖姆和康斯坦丁·诺沃肖洛夫成功地将石墨烯从石墨中分离出来,并发现了其独特的物理和化学性质,这一发现被誉为“二十一世纪最重要的科学发现之一”。
石墨烯的研究自石墨烯被发现以来,全球科学界对其进行了广泛的研究和探索。
研究表明,石墨烯具有极高的导电性、导热性和机械强度,可以应用于电子器件、传感器、储能材料等领域。
此外,石墨烯还具有良好的光学性质和化学稳定性,可以应用于光电器件、催化剂等领域。
石墨烯的应用随着石墨烯的研究不断深入,其应用领域也在不断扩展。
目前,石墨烯已经应用于电子器件、传感器、储能材料、光电器件、催化剂等领域。
其中,石墨烯在电子器件领域的应用最为广泛,可以用于制造高性能的晶体管、集成电路等器件。
此外,石墨烯还可以用于制造柔性电子器件,具有广阔的应用前景。
石墨烯的未来石墨烯作为一种具有广泛应用前景的新型材料,其未来发展前景十分广阔。
随着石墨烯的研究不断深入,其应用领域也将不断扩展。
未来,石墨烯有望应用于更多的领域,如生物医学、环境保护等领域。
此外,石墨烯的制备技术也将不断改进和完善,使其在工业化生产中得到更广泛的应用。
总结石墨烯的发现和研究历程可以追溯到20世纪60年代,但直到2004年才被成功分离出来。
自此以后,全球科学界对石墨烯进行了广泛的研究和探索,发现了其独特的物理和化学性质,并将其应用于电子器件、传感器、储能材料、光电器件、催化剂等领域。
石墨烯材料的应用前景和挑战石墨烯是一种新兴的纳米材料,是纯碳原子的二维晶格,拥有许多独特的性质。
自从2004年被发现以来,在科学和工业应用领域引起了极大的关注。
石墨烯的应用前景广阔,但其中也存在着一些挑战。
本文将分析石墨烯材料的应用前景和挑战。
一、石墨烯的应用前景石墨烯具有很多优异的物理和化学性质,如极高的电导率、强度、韧性和导热性等。
由于这些特性,石墨烯能够被应用在各种领域。
1. 电子领域石墨烯的最大应用可能就是在电子领域。
石墨烯具有极高的电导率和电子迁移率,可用于制造超薄、高速和低功耗的电子元件。
它可以被用于制造晶体管、振荡器、传感器、太阳能电池等。
另外,石墨烯还可以用于构建高强度、低密度的纳米电线。
2. 生物医学领域石墨烯在生物医学领域也有许多应用。
由于其高表面积和二维结构,它可以被用于制造药物递送系统,如纳米药物递送载体。
同时,石墨烯还具有良好的生物相容性,可以用于紫外线和红外线光疗、组织工程等。
3. 能源领域石墨烯也有着很大的应用前景在能源领域。
石墨烯和其他材料复合,可以用于制造超级电池和超级电容器。
同时,石墨烯还可以作为太阳能电池中的电极材料。
4. 其他领域除了上述领域,石墨烯还可以应用在诸如航天、化学、材料科学等领域。
二、石墨烯的挑战尽管石墨烯具有很多优异的特性,但它的应用仍然面临着一些挑战。
1. 制备技术仍不完善石墨烯的制备技术向来是一个难题。
尽管制备技术不断改进,但仍然存在一些技术上的挑战。
例如,单层石墨烯的生长需要高温和高真空,这很难在大规模生产中进行。
此外,石墨烯制备过程中容易受到杂质和缺陷的影响。
2. 质量和可靠性不稳定石墨烯材料的质量和可靠性不太稳定。
由于制备工艺、工作环境、物理和化学过程等因素的影响,石墨烯的性质可能会发生变化。
这也使得石墨烯在实际应用中面临着一些挑战。
3. 稳定性和可持续性石墨烯的稳定性和可持续性也是石墨烯面临的挑战之一。
石墨烯很容易受到氧化、水解和光降解的影响,在使用过程中容易失去效果。

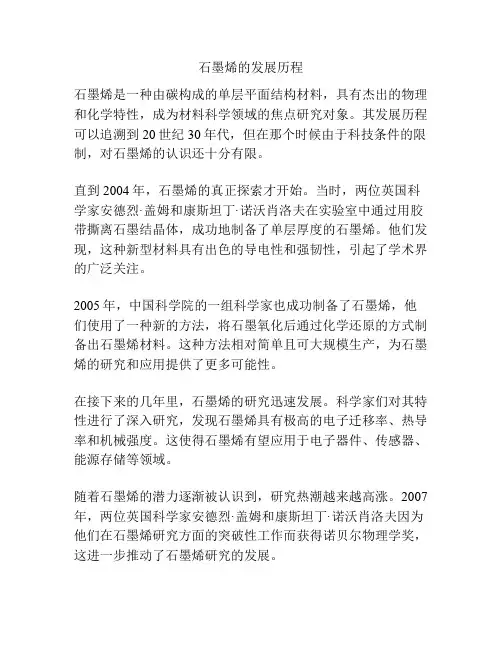

石墨烯的发展历程
石墨烯是一种由碳构成的单层平面结构材料,具有杰出的物理和化学特性,成为材料科学领域的焦点研究对象。
其发展历程可以追溯到20世纪30年代,但在那个时候由于科技条件的限制,对石墨烯的认识还十分有限。
直到2004年,石墨烯的真正探索才开始。
当时,两位英国科学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫在实验室中通过用胶带撕离石墨结晶体,成功地制备了单层厚度的石墨烯。
他们发现,这种新型材料具有出色的导电性和强韧性,引起了学术界的广泛关注。
2005年,中国科学院的一组科学家也成功制备了石墨烯,他们使用了一种新的方法,将石墨氧化后通过化学还原的方式制备出石墨烯材料。
这种方法相对简单且可大规模生产,为石墨烯的研究和应用提供了更多可能性。
在接下来的几年里,石墨烯的研究迅速发展。
科学家们对其特性进行了深入研究,发现石墨烯具有极高的电子迁移率、热导率和机械强度。
这使得石墨烯有望应用于电子器件、传感器、能源存储等领域。
随着石墨烯的潜力逐渐被认识到,研究热潮越来越高涨。
2007年,两位英国科学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫因为他们在石墨烯研究方面的突破性工作而获得诺贝尔物理学奖,这进一步推动了石墨烯研究的发展。
如今,石墨烯的应用领域已经相当广泛。
除了科学研究领域外,石墨烯还已应用于可穿戴设备、柔性电子器件、环境监测等领域。
科学家们仍在不断研究、探索石墨烯的新特性和新应用,相信它将在未来的科技领域中发挥重要作用。
石墨烯的应用现状及发展石墨烯是一种由碳原子形成的二维薄膜,具有单层结构、高比表面积、强的力学特性和电学特性等优良性质。
自2004年石墨烯被发现以来,人们已经发现了其在许多领域的广泛应用前景,包括电子学、能源、生物医学、化学催化和材料等领域。
本文将就石墨烯的现状及未来发展做一个概括性介绍。
1. 电子学应用石墨烯是电子迁移速度最快的材料之一,这使得石墨烯在电子学领域具有广阔的应用前景。
石墨烯的电学性质主要基于电荷移动和相互作用,它在高频电子器件、太阳能电池、柔性电子学和传感器等应用方面都有潜力。
2. 能源应用石墨烯的高电导性和低电子转移电阻使其成为能源存储材料的理想候选者。
石墨烯和其衍生物已在超级电容器、锂离子电池、燃料电池和太阳能电池等能源体系中被成功应用,同时还有石墨烯纳米线、石墨烯石墨烯氧化物等材料也正逐渐被广泛应用于新型能源系统中。
3. 生物医学应用石墨烯因其具有优异的生物相容性、生物功能化进一步拓展了它在生物医学领域的应用。
石墨烯在生物成像、控制释放和药物传递等方面发挥着重要作用。
石墨烯的电学和热学性质、强半导体特性使其成为一种重要的生物传感器,被用于在应用生物医学和生化传感领域的研究。
4. 化学催化石墨烯的高比表面积和化学稳定性赋予了它在催化领域的应用潜力。
石墨烯可以与不同的催化剂相结合形成多种复合材料,这些复合物在氧化还原催化、光催化和热催化等领域中拥有良好的应用前景,可以在催化剂的降低、催化过程的高选择性和催化剂重复利用等方面发挥重要作用。
5. 材料应用石墨烯的高比表面积和高电导率使得它成为一种理想的复合材料和增强材料,目前已经被广泛应用于汽车和航空领域等。
石墨烯纳米管等复合材料已经被用于制备纳米传感器,同时在消费电子、高性能运动器材等领域得到了广泛应用。
石墨烯的应用前景非常广泛,但是现有工艺、设备等硬件条件限制了大规模石墨烯材料的生产。
同时,石墨烯具有较高的价格,这也限制了其在一定程度上的应用。
石墨烯的应用现状及发展石墨烯是一种全新的材料,由单层碳原子以二维晶格排列而成。
其结构独特,具有许多优异的物理性质,包括高导电性、高热导性、高强度、柔韧性和透明性等。
自2004年石墨烯被首次发现以来,其在各领域的应用潜力被广泛关注和研究。
本文将从石墨烯的应用现状和未来发展方向两个方面,探讨石墨烯材料的前景与挑战。
石墨烯的应用现状1. 电子学领域由于石墨烯具有出色的导电性能,因此在电子学领域有着广泛的应用前景。
石墨烯可以作为高性能晶体管的材料,用于制造更小、更快的电子设备。
石墨烯还可以用于制造柔性电子产品,如可弯曲显示屏、智能穿戴设备等。
在电池领域,石墨烯的高导电性和高比表面积可以显著提高电池的充放电效率和储能密度。
2. 光电子学领域石墨烯具有极高的光透过率和光吸收率,因此可以用于制造高性能的光电器件。
石墨烯透明导电膜可以应用于太阳能电池、光电探测器、光电显示器等器件中。
石墨烯的独特光学性质还使其成为制备超薄光学元件的理想材料,如超薄透镜、纳米光栅等。
3. 材料领域石墨烯具有极高的强度和韧性,可以制备出各种高性能的复合材料。
这些复合材料具有优异的力学性能和导电性能,在航空航天、汽车制造、建筑材料等领域有着广泛的应用前景。
石墨烯还可以用于制备高性能的防腐涂料、抗静电材料等。
4. 生物医学领域石墨烯具有良好的生物相容性和生物活性,可以用于制备生物传感器、药物载体、组织工程支架等生物医学器件。
研究表明,石墨烯及其衍生物在癌症治疗、基因传递、细胞成像等方面具有巨大的潜力。
石墨烯的发展趋势1. 大规模制备技术目前,石墨烯的大规模制备技术仍是一个世界性难题。
传统的机械剥离法和化学气相沉积法虽然可以制备出高质量的石墨烯样品,但是成本高、产量低,无法满足广泛应用的需求。
发展低成本、高效率的石墨烯大规模制备技术是当前的重点研究方向。
2. 功能化修饰技术石墨烯的很多优异性能是由其特殊的二维结构所决定的,但是这也使得石墨烯在某些方面表现出一定的局限性,比如化学稳定性差、易团聚等。
石墨烯技术产业现状及发展建议1 石墨烯技术产业:现状及发展建议石墨烯是一种具有罕见性能的单层原子层碳材料,2018年被国际认可并列入《国际材料科学与工程术语》,是一种具有重要的基础理论和应用价值的新型功能性材料,其中很多应用前景令人振奋。
石墨烯技术产业目前在材料、仪器、制造及设备、电子零部件、电池及储能、高速隧道及地下管道、建筑材料、生物医疗、海洋技术、传感器、汽车行业有着广泛的应用,同时在比较早期石墨烯的发展过程中,我国石墨烯技术产业也取得了突飞猛进的发展,2018年我国石墨烯行业综合市场规模已达20.2亿元,2019年市场规模仍在持续上升的态势,预计到2020年市场规模将超过50亿元。
然而,石墨烯技术产业仍面临着系统性发展困境。
从制造过程中质量控制、研发石墨烯应用遇到的基础科学未解决问题以及国内产业链发展缓慢等方面,已经明显阻碍了石墨烯产业的发展步伐。
针对石墨烯技术产业这些发展困境,其发展建议如下:(1)推动到产业化。
政府应支持石墨烯在基础理论与原材料研发、应用领域的技术和工艺的创新,加快现有石墨烯关键材料、设备和半成品行业的企业化、产业化发展。
(2)发展价值链。
不断优化我国石墨烯的价值链结构,加快从原料到半成品到成品的转化过程,研发先进的端到端解决方案。
(3)建立发展团队。
着力培养高端石墨烯技术研发人才,建立专业服务团队,加强市场营销服务,以实现石墨烯技术及应用的深入开发和实践。
总的来说,石墨烯技术的发展潜力巨大,政府需要继续支持其在基础理论与原材料研发、应用领域的技术和工艺的创新,培育多元发展团队,极大地提升石墨烯产业资源整合能力,最终让石墨烯技术得以全面应用。
石墨烯行业发展历程石墨烯是一种由碳原子构成的二维材料,具有出色的导电性、热导性和机械性能,被公认为是材料科学的突破性发现。
下面将简要介绍石墨烯行业发展历程。
石墨烯的发现源于2004年的一项重要科学研究。
英国曼彻斯特大学的科学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫等人在实验中使用胶带剥离法成功剥离出了最早的石墨烯薄片,并发现了石墨烯的独特性质。
这项研究成果于2004年发表在《科学》杂志上,引起了国际学术界的极大关注和热议,被认为是材料科学的重大突破。
自石墨烯发现后,全球范围内的科学家和工程师投入了大量的研究工作,以探索石墨烯的潜在应用领域。
石墨烯的导电性能使其在电子器件领域具有巨大的应用潜力。
石墨烯可以制备成柔性的薄膜电子器件,如柔性显示屏、柔性太阳能电池等。
石墨烯的高导热性也使其被广泛应用于热管理领域,如散热材料、高效热导材料等。
此外,石墨烯还具有优异的力学性能,可以用于制备轻量、高强度的材料,如复合材料、强化材料等。
在石墨烯的研究和应用过程中,科学家们面临了许多技术难题。
例如,如何大规模制备石墨烯薄片、如何控制石墨烯的结构和性质、如何将石墨烯与其他材料结合等。
经过多年的研究和探索,科学家们逐渐攻克了这些技术难题,并取得了一系列重要的科研成果。
随着石墨烯技术的不断进步,石墨烯产业逐渐开始崛起。
全球范围内涌现了大量的石墨烯技术企业和创业公司。
这些企业通过自主研发或技术引进,推动了石墨烯产业的快速发展。
目前,石墨烯已经得到了广泛应用。
石墨烯薄膜在电子、光电、能源等领域具有重要的应用前景。
石墨烯复合材料可以用于航空航天、汽车制造等高端领域。
此外,石墨烯还可以应用于生物医药领域,如石墨烯纳米药物传输系统、石墨烯生物传感器等。
然而,石墨烯产业的发展也面临一些挑战。
首先,石墨烯的制备工艺相对复杂,制备成本较高,限制了其规模化生产。
其次,石墨烯在某些应用领域的商业化进程较慢,市场需求尚未完全释放出来。
石墨烯的应用现状及发展1. 引言1.1 石墨烯介绍石墨烯,是一种由碳原子构成的二维晶体结构材料,呈现出单层厚度的特性。
它具有许多惊人的特性,如极高的导电性、热导性和机械强度,使其被誉为“21世纪的黑金”。
石墨烯的碳原子排列形成了六角形的晶格结构,使其具有出色的导电性和导热性。
石墨烯还具有极高的强度和柔韧性,是一种非常轻巧而且坚韧的材料。
石墨烯的发现可以追溯到2004年,由英国曼彻斯特大学的研究团队首次成功剥离出石墨烯单层,并证明了它的存在。
这项突破性的发现为石墨烯的研究开辟了新的领域,吸引了全球各地的科学家、工程师和企业家的关注和投入。
自此以后,石墨烯在各个领域的应用潜力被不断挖掘和发掘,成为科技领域的热点之一。
1.2 石墨烯的发现石墨烯是一种由碳原子构成的二维晶体结构材料,厚度仅为一纳米,是迄今为止发现的最薄、最坚固、最导电的材料之一。
石墨烯最早是由英国曼彻斯特大学的安德烈·盖姆和康斯坦丁·诺沃肖洛夫于2004年成功分离出来。
他们是通过用胶带将石墨片一层一层地剥离,最终得到了单层厚度的石墨烯。
这项突破性的发现为石墨烯的研究开辟了新的篇章,也为后续的研究奠定了基础。
石墨烯的发现引起了全世界科研人员的广泛关注和研究热情,在材料科学、物理学、化学等领域掀起了一股研究热潮。
石墨烯的特殊结构和优异性能使其具有广阔的应用前景,在电子、光电、生物医学、材料等领域都有潜在的应用价值。
随着科技的不断进步和创新,石墨烯的潜力也将不断被挖掘和拓展,相信石墨烯将在未来发展中展现出更加广阔的前景。
2. 正文2.1 石墨烯在电子领域的应用石墨烯在晶体管、场效应晶体管(FET)和集成电路等方面展现出强大的潜力。
石墨烯晶体管可以实现更高的开关速度和更低的功耗,进一步推动晶体管技术的发展。
石墨烯的柔性和透明性也为柔性电子器件的制备提供了新的可能性。
石墨烯还可以用于制备高频率的微波器件、传感器和光电探测器等。
石墨烯材料发展现状、应用领域及发展趋势介绍石墨烯是一种以sp2杂化连接的碳原子紧密堆积成单层二维蜂窝状晶格结构的新材料。
它具有优异的光学、电学、力学特性,在材料学、微纳加工、能源、生物医学和药物传递等方面具有重要的应用前景,被认为是一种未来革命性的材料。
一、发展现状:石墨烯在合成和证实存在的时间虽然只有短短十几年的时间,但目前已经得到了较为广泛的应用。
其产业链的上游为石墨矿资源及生产设备,中游为石墨烯薄膜和石墨烯粉体制造,下游主要的应用以新能源、涂料、大健康、节能环保、化工新材料、电子信息等六大产业为主。
二、应用领域:1. 电子器件:由于石墨烯的高电导率和高速电子迁移率,它可能被用于制造更快、更小、更高效的电子设备,包括透明触摸屏、灵活的显示屏、以及下一代的半导体和微处理器。
2.能源存储:石墨烯在电池和超级电容器中有潜在的应用,它可以提高能源存储设备的能量密度和充放电速度。
3.复合材料:石墨烯可以被用来增强其他材料,如塑料、金属和混凝土,提高它们的强度和耐热性。
4.光电器件和光伏材料:石墨烯的优异光电性质使它在光电器件和太阳能电池中有潜在应用。
5.生物医学领域:石墨烯可以作为药物输送系统,或者用于制造生物传感器和生物成像设备。
三、发展趋势:虽然石墨烯的潜力非常巨大,但目前在大规模生产和应用石墨烯方面还存在一些挑战,包括制造成本高、规模化生产困难、以及环境和健康影响的不确定性等。
但随着科研的深入和技术的进步,这些问题可能会逐步得到解决。
总的来说,石墨烯是一种有着广泛应用前景的新材料,有可能引领一场材料科学的革命。
除了上述提到的一些应用领域,石墨烯还有以下一些潜在的应用方向:1、航空航天领域:石墨烯具有极高的比强度和抗疲劳性能,可以用于制造轻质高强的航空航天材料,如飞机机身、卫星等。
2、环保领域:石墨烯可以用于制造高效吸附剂,用于水处理和空气净化等领域。
例如,石墨烯可以用于制造活性炭,活性炭又能够高效地吸附水中的重金属离子和空气中的有害气体。

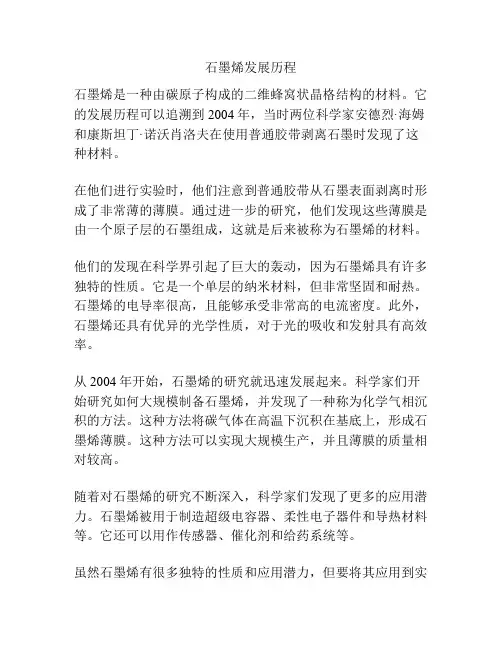

石墨烯发展历程石墨烯是一种由碳原子构成的二维蜂窝状晶格结构的材料。
它的发展历程可以追溯到2004年,当时两位科学家安德烈·海姆和康斯坦丁·诺沃肖洛夫在使用普通胶带剥离石墨时发现了这种材料。
在他们进行实验时,他们注意到普通胶带从石墨表面剥离时形成了非常薄的薄膜。
通过进一步的研究,他们发现这些薄膜是由一个原子层的石墨组成,这就是后来被称为石墨烯的材料。
他们的发现在科学界引起了巨大的轰动,因为石墨烯具有许多独特的性质。
它是一个单层的纳米材料,但非常坚固和耐热。
石墨烯的电导率很高,且能够承受非常高的电流密度。
此外,石墨烯还具有优异的光学性质,对于光的吸收和发射具有高效率。
从2004年开始,石墨烯的研究就迅速发展起来。
科学家们开始研究如何大规模制备石墨烯,并发现了一种称为化学气相沉积的方法。
这种方法将碳气体在高温下沉积在基底上,形成石墨烯薄膜。
这种方法可以实现大规模生产,并且薄膜的质量相对较高。
随着对石墨烯的研究不断深入,科学家们发现了更多的应用潜力。
石墨烯被用于制造超级电容器、柔性电子器件和导热材料等。
它还可以用作传感器、催化剂和给药系统等。
虽然石墨烯有很多独特的性质和应用潜力,但要将其应用到实际中仍然面临一些挑战。
其中之一是大规模制备的问题,目前还没有实现低成本高质量的生产方法。
此外,石墨烯的集成和封装也是一个挑战,这对于将其应用到电子器件中非常重要。
鉴于石墨烯的独特性质和应用潜力,科学家们对其进行的研究仍在不断发展。
未来,有望看到更多的石墨烯应用于电子、能源和生物医学领域,并带来革命性的变化。
石墨烯的应用现状及发展石墨烯是一种由碳原子单层组成的二维材料,具有独特的物理和化学特性,被认为是一种革命性的材料。
自2004年被首次实验室成功制备以来,石墨烯就引起了全球科学界的广泛关注,被誉为21世纪的“黑科技”。
石墨烯的独特结构和优异性能使得它被广泛应用于多个领域,并且在材料科学、电子、光电子、能源领域取得了长足的发展。
本文将就石墨烯的应用现状及发展进行探讨。
一、石墨烯的应用现状1. 电子学领域石墨烯具有极高的电子迁移率和热导率,可以被制备成为高速电子器件。
在电子学领域,石墨烯已经被成功应用于场效应晶体管、薄膜晶体管、光电探测器等电子器件中。
由于其超薄的结构和优异的电子传输性能,石墨烯将成为下一代电子器件的重要材料。
石墨烯具有优异的光学特性,可以用作透明导电膜、光学增益介质等。
目前,石墨烯已经被成功制备成为柔性、透明的导电薄膜,广泛应用于柔性电子器件、触摸屏、柔性显示器等领域。
3. 能源领域4. 材料科学领域石墨烯具有极高的强度和柔韧性,可以用作增强填料,改善材料的力学性能。
石墨烯还可以与其他材料复合,制备出具有优异性能的复合材料,广泛应用于航天航空、汽车制造、电子产品等领域。
5. 生物医学领域石墨烯具有良好的生物相容性和生物活性,可以被应用于生物医学领域。
石墨烯纳米材料可以被用作药物载体、医疗诊断和治疗工具,为癌症治疗、生物传感器等领域提供了新的解决方案。
6. 其他领域除了以上几个领域,石墨烯还被广泛应用于传感器、柔性电子皮肤、导热材料等领域,具有广阔的应用前景。
二、石墨烯的发展趋势1. 大规模制备技术的突破目前,石墨烯的制备成本仍然较高,并且规模较小,限制了其在工业化生产中的应用。
未来,随着大规模制备技术的突破,石墨烯的制备成本将大幅降低,使其更广泛地应用于各个领域。
2. 石墨烯复合材料的研究石墨烯可以与其他材料形成复合材料,具有优异的性能。
未来,石墨烯复合材料的研究将更加深入,为各个行业提供更多的解决方案。
石墨烯发展史
石墨烯是一种由碳原子构成的二维材料,具有出色的导电性、热导性和力学性能。
以下是石墨烯发展的主要历程:
1947年:
•基础石墨烯概念首次出现在《The Chemistry of Graphene》一书中,但当时并未引起广泛注意。
1986年:
•石墨烯的基本结构被苏联物理学家Andrey Geim和Konstantin Novoselov首次绘制,但并没有引起广泛关注。
2004年:
•Geim和Novoselov再次在它们的实验中分离出石墨烯,并通过在硅衬底上用普通胶带剥离石墨层的方法,成功地制备了单层
石墨烯。
他们的研究发表在《Science》杂志上,引起了科学界
的广泛关注。
2005年:
•Geim和Novoselov因在石墨烯研究方面的贡献而获得诺贝尔物理学奖。
这一时刻被认为是石墨烯领域的重要突破。
2006年:
•美国科学家成功合成出石墨烯纳米带(graphene nanoribbons),这是一种石墨烯的窄条形结构,具有特殊的电学性质。
2008年:
•科学家首次在石墨烯上制造出晶体管,这一技术为未来的电子
器件提供了潜在应用。
2010年:
•石墨烯的研究逐渐扩展到其他领域,如光学、生物医学、能源存储等。
2014年:
•石墨烯领域的商业化逐渐加速,各种石墨烯应用产品开始进入市场。
未来:
•石墨烯仍然是一个活跃的研究领域,科学家们正在探索更多潜在的应用,并努力解决在大规模生产和应用中面临的挑战。
总体而言,石墨烯的发展历程表明它是一种具有巨大潜力的材料,有望在未来改变许多领域的技术和产业。
石墨烯的应用现状及发展石墨烯是一种由单层碳原子按照规律排列形成的新型材料,具有优异的物理和化学特性。
自2004年它被首次制备出来以来,就吸引了全世界科学家的广泛关注和研究。
当前,石墨烯的应用已经涉及到诸多领域,而且未来仍有广泛的应用前景。
在电子学方面,石墨烯的应用主要集中在电子器件和电路上。
它的高导电率和高迁移率使它成为高速电子器件的理想材料。
同时,石墨烯具有优异的热导率和机械性能,可以被制成高性能散热器、光电器件和声波器件等。
在光电学方面,石墨烯将用于制造新型的光学器件,如太阳能电池、光电二极管和光学传感器等。
由于其宽波段吸收、透明性好和灵活性等特点,石墨烯也是一种理想的柔性光学器件材料。
在能源领域,石墨烯也具有广泛应用前景。
石墨烯作为电极材料已经应用于超级电容器、锂离子电池和氢燃料电池等。
此外,石墨烯的光催化效应使其成为制造光催化剂的理想材料,被广泛用于水、空气和废水的净化处理等方面。
在生物医学领域,石墨烯的应用也有很大的前景。
石墨烯具有良好的生物相容性和生物传递性,并具有广泛的生物应用,如生物图像学、药物运输、肿瘤治疗和组织工程等。
目前,虽然石墨烯的应用不断拓展,但在其商业化方面还存在一些难题和挑战,如大规模生产、技术转移和市场需求等。
此外,石墨烯在实际应用过程中还存在薄弱环节,如环境风险和安全问题等。
因此,在推进石墨烯的商业化应用的同时,还需要注意上述问题,确保其可持续发展和应用安全。
总体来看,石墨烯的应用前景广阔,将在多个领域发挥重要作用。
随着石墨烯技术的不断提升和发展,相信其应用前景将会更加广阔。
石墨烯的发展历程石墨烯是一种由碳原子组成的单层二维晶体结构,具有超强的导电性、热导性和机械性能,以及出色的光学和电子特性。
石墨烯的发展历程可以追溯到20世纪40年代早期,当时科学家们首次理论上预测了石墨烯的存在。
然而,由于缺乏实验证据和制备方法,直到最近几十年才有了石墨烯的真正突破。
石墨烯的实验发现可以追溯到2004年,由英国曼彻斯特大学的安德烈·海姆和康斯坦丁·诺沃肖洛夫等科学家发现。
他们使用一种简单的“黏性带状法”制备出了石墨烯。
通过将碳原子从石墨晶体中剥离出来,他们成功地获得了具有二维结构的石墨烯材料,并在实验中发现了它的独特性质。
随着石墨烯的发现,科学家们开始对其进行深入研究。
在随后的几年里,他们进一步发展了一系列制备石墨烯的方法,包括机械剥离法、化学还原法和化学气相沉积法等。
这些方法极大地推动了石墨烯的研究和应用领域的发展。
石墨烯的发展历程中还面临了许多挑战和困难。
首先,石墨烯的单层结构非常难以制备和稳定,容易在制备过程中出现损伤和结构缺陷。
其次,长期以来,科学家们一直没有找到一种有效的方法来大规模制备石墨烯材料。
这对于实际应用来说是一个巨大的障碍。
然而,随着时间的推移,科学家们逐渐克服了这些困难。
他们发展出了一系列新的制备方法和处理技术,使得石墨烯的质量和稳定性得到了极大的提高。
同时,科学家们还发现了石墨烯的许多新特性和应用领域。
石墨烯的发展也引起了广泛的关注和兴趣。
它被认为是一种具有广阔应用前景的新材料,可以应用于电子、光电、能源存储和传感器等领域。
石墨烯的独特性能使得它成为了科学界和工业界的研究热点。
在未来,石墨烯的发展仍将面临许多挑战和困难。
科学家们需要进一步了解石墨烯的物理和化学性质,寻找新的应用领域,并开发更有效的制备和处理方法。
同时,科学家们也需要考虑石墨烯的环境和安全性问题,以确保其可持续发展和应用。
总之,石墨烯的发展历程经历了多年的努力和研究。
石墨烯的发现和研究为科学界带来了许多新的发现和突破,在许多领域都具有广阔的应用前景。
石墨烯及其应用前景石墨烯——一种具有广泛前景的材料石墨烯是一种具有很大潜力的新型材料,其各种优异性能引起了人们的极大兴趣。
石墨烯是由碳原子按照六边形排列方式组成的单层二维晶体结构,具有出色的力学、热学、电学性质。
它为未来的纳米科技、新能源技术等领域提供了更多可能性,加速了这些领域的发展。
本文将从石墨烯的特性、制备方法和应用前景三个方面对其进行介绍。
一、石墨烯的特性1.力学性能石墨烯是最轻、最耐用、最坚硬的材料之一,可承受很高的张力,理论上可以持续弯曲至尺寸微小的情况下。
这种石墨烯的高强度和柔性使其在纳米器件中具有广泛的应用前景。
2.热学性能石墨烯具有非常好的热传导性能,远远超过铜和铝,而且在高温下也不会熔化。
除此之外,石墨烯还可以抵御电雷击和腐蚀。
3.电学性能石墨烯是一种物理上难以想象的导体,其电阻率非常低,并且可以跟各种材料相容性极佳,可以应用在各种电子器件中,例如新型超级电池、高性能太阳能电池等。
4.光学性能石墨烯吸收近乎100%的光线,对于制造高效光电子器件、透明电子产品等具有潜在的应用价值,令人兴奋的是,石墨烯单层的透明度约为97.7%。
二、石墨烯的制备方法这里讨论两种较为成熟的制备方法:1.机械剥离法机械剥离法是石墨烯制备的一种基本方法。
该方法是通过机械剥离来获得单层的石墨烯。
机械剥离使用普通的石墨产生石墨片,在表面涂上粘性剂后,用胶带轻轻粘取,重复以上步骤数次,即可获得纯净的石墨片。
2.化学气相沉积法化学气相沉积法是石墨烯制备的另一种方法,其成本相对较低。
该方法是在铂或镍热解烷烃时,产生碳原子,随后加热,碳原子就可以沉积到基底上形成石墨烯单层。
然而,该方法还存在着重复性差、可控性差、杂质高等问题。
三、石墨烯的应用前景由于其特殊的化学、机械和电学性质,石墨烯在各种领域的应用都具有广泛的前景,这里列举一些可能的应用。
1.电子石墨烯在半导体和电子设备中是一种非常有前途的材料,其可以成为制造更快、更紧凑电子设备的材料。
石墨烯的应用前景及未来发展石墨烯是一种由碳原子组成的单层二维材料,具有高度的力学强度、导电性和热传导性等特性,被誉为“二十一世纪的奇迹材料”。
自2004年被发现以来,石墨烯在诸多领域取得了重大突破,未来其应用前景更为广阔。
本文将探讨石墨烯在能源、环保、医疗、电子、材料五大领域的应用前景及未来发展。
一、能源领域石墨烯在能源领域的应用主要包括太阳能电池、储能材料、燃料电池等方面。
石墨烯的高导电性和良好的导热性使其成为制作高效太阳能电池的材料之一。
同时,石墨烯的大表面积和高比表面积使其成为制作高效储能材料的理想选择。
另外,在燃料电池中,石墨烯的导电性和热传导性可以优化燃料电池的性能,并延长其使用寿命,具有重要应用价值。
二、环保领域石墨烯在环保领域的应用主要包括污染物检测、废水处理等方面。
由于其极高的表面积和出色的电化学性能,石墨烯可以作为高灵敏的传感器材料,配合其与不同物质之间的化学及生物相互作用,可以检测并分析各种污染物质。
同时,利用石墨烯的过滤功能和分离性能,可以将废水中的杂质进行有效去除和分离,使得废水得到有效治理和再利用。
三、医疗领域石墨烯在医疗领域的应用主要包括智能药物输送、生物成像、医疗纳米材料等方面。
具有高度特异性和生物相容性的石墨烯纳米材料可以作为新型药物输送系统,帮助药物在体内更加准确地定位和释放。
此外,基于石墨烯材料的荧光探针可以在疾病检测和生物成像方面发挥重要作用,实现常规影像诊断的超越。
四、电子领域石墨烯在电子领域的应用主要包括电子器件、柔性电子等方面。
石墨烯具有较高的电子迁移率以及极薄的厚度,这些特点使其成为制作高性能电子器件的理想材料。
同时,石墨烯的柔性性使其适用于制作柔性电子,为可穿戴显示、柔性传感器等领域带来了新的发展机遇。
五、材料领域石墨烯在材料领域的应用主要包括复合材料、涂层材料等方面。
将石墨烯纳入复合材料中,可以显著提高其性能,并拓展其应用范围。
例如,将石墨烯与基板材料复合,可以提高基板的力学强度和耐磨性,同时还可以提高复合材料的导电性和导热性。
石墨烯未来发展前景石墨烯是一种由单层碳原子构成的二维材料,具有优异的机械强度、导电性和热导性等特点,被广泛认为是未来材料领域的重要突破。
石墨烯的未来发展前景令人充满期待,以下从应用领域、产业化进展和挑战等方面进行分析。
首先,石墨烯在不同领域的应用潜力巨大。
在电子器件方面,石墨烯的高导电性和热导性使其成为制造半导体器件和传感器的理想材料,可以用于制造更快速和高效的计算设备和储存介质。
此外,由于石墨烯具有高透明性和柔韧性,也可以应用于显示器、柔性电子产品和太阳能电池等领域。
在材料科学领域,石墨烯的优异机械强度和抗拉伸性使其在制造强韧材料或增强复合材料中发挥重要作用。
在医疗领域,石墨烯的生物相容性使其成为制造生物传感器和药物输送系统的有力候选。
其次,石墨烯的产业化进展正逐步加快。
目前,石墨烯的大规模制备仍然面临挑战,但已经有一些方法被开发出来,如化学气相沉积(CVD)和机械剥离法等。
这些方法可以在实验室规模上制备出石墨烯,为进一步的产业化提供了基础。
随着技术的进一步改进和成本的降低,石墨烯的大规模制备将逐步实现,从而推动其应用领域的拓展。
然而,石墨烯的未来发展仍然面临一些挑战。
首先,石墨烯的大规模制备仍然存在成本高、产量低、缺乏标准化等问题。
其次,石墨烯的生产过程中可能存在环境污染和资源浪费等问题。
此外,石墨烯的商业化应用还需要解决一些其他技术问题,如可靠性、稳定性和可加工性等方面的挑战。
综上所述,石墨烯的未来发展前景十分广阔。
随着相关技术的不断发展和成熟,石墨烯有望在诸多领域发挥重要作用,从而推动科技进步和经济发展。
然而,要实现产业化和商业化的目标,仍然需要解决一些技术和经济上的挑战。
因此,有必要加大对石墨烯研究和开发的投入,不断完善制备方法和应用技术,并与各相关领域的研究者、企业家和政府机构合作,共同推动石墨烯产业的发展。
石墨烯的应用现状及发展
石墨烯是一种由碳原子组成的二维晶格结构材料,是一种新型的纳米材料,具有优异
的导热、导电、机械性能以及光学特性。
自2004年以来,石墨烯就被科学界认为是一种具有巨大应用潜力的材料,因此石墨烯的应用现状及发展备受关注。
目前,石墨烯的应用已经进入了实际阶段,尤其是在电子器件领域。
石墨烯能够制成
高性能的晶体管和逻辑门电路,已经在柔性电子、触摸屏、光电探测器等领域得到了广泛
的应用。
石墨烯的应用还在不断扩展,逐渐涉及到了材料、能源、生物医学等领域。
石墨
烯可以用于制造高性能的锂离子电池电极材料,提高电池的充放电速度和循环寿命。
石墨
烯还可以用于制造高性能的太阳能电池材料,提高太阳能转换效率。
在生物医学领域,石
墨烯还可以用于制造生物传感器、药物载体等,具有广泛的应用前景。
石墨烯的发展还面临着一些挑战和问题。
目前石墨烯的大规模制备技术仍然不够成熟,生产成本相对较高。
石墨烯的材料结构复杂,对生产工艺和设备要求较高,生产过程中易
出现杂质和结构缺陷,影响材料性能。
石墨烯的安全性和环境影响问题也需要引起重视,
尚需进一步开展相关研究。
为了进一步推动石墨烯的应用和发展,需要加大对石墨烯材料的研究和开发投入,推
动石墨烯的大规模制备技术,提高材料的性能和稳定性。
还需要加强石墨烯的安全性和环
境影响研究,确保石墨烯材料的安全应用。
预计未来石墨烯的应用范围还会进一步扩大,
涉及到更多领域,为人类社会带来更多福祉和进步。
2015 年秋季学期研究生课程考核(读书报告、研究报告)考核科目:复合材料专题报告学生所在院(系):航天学院学生所在学科:工程力学学生姓名:刘猛雄学号:15S018001学生类别:学术型考核结果阅卷人1 石墨烯的制备 ........................................................................................ 错误!未定义书签。
1.1 试剂................................................................................................. 错误!未定义书签。
1.2 仪器设备......................................................................................... 错误!未定义书签。
1.3 样品制备......................................................................................... 错误!未定义书签。
2 石墨烯表征 ............................................................................................ 错误!未定义书签。
2.1 石墨烯表征手段 ............................................................................. 错误!未定义书签。
2.2 石墨烯热学性能及表征 ................................................................. 错误!未定义书签。
2.2.1 石墨烯导热机制 ...................................................................... 错误!未定义书签。
............................................................................................................ 错误!未定义书签。
2.2.3 石墨烯导热性能的实验测定 .................................................. 错误!未定义书签。
3 石墨烯力学性能研究 ............................................................................ 错误!未定义书签。
3.1石墨烯的不平整性和稳定性 .......................................................... 错误!未定义书签。
3.2 石墨烯的杨氏模量、强度等基本力学性能参数的预测 ............. 错误!未定义书签。
3.3石墨烯力学性能的温度相关性和应变率相关性 .......................... 错误!未定义书签。
3.4 原子尺度缺陷和掺杂等对石墨烯力学性能的影响 ..................... 错误!未定义书签。
石墨烯的材料与力学性能分析石墨烯以其优异的性能和独特的二维结构成为材料领域研究热点,石墨烯是一种由单层碳原子紧密堆积成二维蜂窝状晶格结构的碳质新材料。
2004年Geim等用微机械剥离的方法成功地将石墨层片剥离, 观察到单层石墨层片, 这种单独存在的二维有序碳被科学家们称为石墨烯。
2004 年英国科学家首次制备出了由碳原子以sp2杂化连接的单原子层构成的新型二维原子晶体—石墨烯,其厚度只有0.3354 nm,是目前世界上发现最薄的材料。
石墨烯具有特殊的单原子层结构和新奇的物理性质:强度达130GPa、热导率约5000 J/(m·K·s)、禁带宽度乎为零、载流子迁移率达到2×105 cm2/(V·s)、高透明度(约97.7%)、比表面积理论计算值为2630 m2/g,石墨烯的杨氏模量(1100GPa)和断裂强度(125GPa)与碳纳米管相当,它还具有分数量子霍尔效应、量子霍尔铁磁性和零载流子浓度极限下的最小量子电导率等一系列性质。
在过去几年中,石墨烯已经成为了材料科学领域的一个研究热点。
为了更好地利用石墨烯的这些特性,研究者采用了多种方法制备石墨烯。
随着低成本可化学修饰石墨烯的出现,人们可以更好地利用其特性制备出不同功能的石墨烯复合材料。
1 石墨烯的制备石墨烯的制备从最早的机械剥离法开始逐渐发展出多种制备方法,如:晶体外延生长法、化学气相沉积法、液相直接剥离法以及高温脱氧和化学还原法等。
我国科研工作者较早开展了石墨烯制备的研究工作。
化学气相沉积法是一种制备大面积石墨烯的常用方法。
目前大多使用烃类气体(如CH4、C2H2、C2H4等)作为前驱体提供碳源,也可以利用固体碳聚体提供碳源,如Sun等利用化学气相沉积法将聚合物薄膜沉积在金属催化剂基体上,制备出高质量层数可控的石墨烯。
与化学气相沉积法相比,等离子体增强化学气相沉积法可在更低的沉积温度和更短的反应时间内制备出单层石墨烯。
此外晶体外延生长法通过加热单晶6H-SiC 脱除Si,从而得到在SiC表面外延生长的石墨烯。
但是SiC晶体表面在高温过程中会发生重构而使得表面结构较为复杂,因此很难获得大面积、厚度均一的石墨烯。
而溶剂热法因高温高压封闭体系下可制备高质量石墨烯的特点也越来越受研究人员的关注。
相比于其他方法,通过有机合成法可以制备无缺陷且具有确定结构的石墨烯纳米带。
1.1 试剂细鳞片石墨(青岛申墅石墨制品厂,含碳量90%-99.9%,过200 目筛),高锰酸钾(KMnO4,纯度≥99.5%),浓硫酸(H2SO4, 纯度95.0%-98.0%),过氧化氢(H2O2, 纯度≥30%), 浓盐酸(HCl, 纯度36.0%-38.0%)均购自成都市科龙化工试剂厂;氢氧化钠(NaOH, 纯度≥96%)购自天津市致远化学试剂有限公司;水合肼(N2H4·H2O, 纯度≥80%)购自成都联合化工试剂研究所. 实验用水为超纯水(>10 MΩ·cm).1.2 仪器设备恒温水浴锅(DF-101型,河南予华仪器有限公司), 电子天平(JT2003型,余姚市金诺天平仪器有限公司),真空泵(SHZ-D(Ⅲ)型,巩义市瑞德仪器设备有限公司),超声波清洗器(KQ5200DE型, 昆山市超声仪器有限公司),离心机(CF16RX型, 日本日立公司),数字式pH计(PHS-2C型,上海日岛科学仪器有限公司),超纯水系统(UPT-II-10T型,成都超纯科技有限公司)。
1.3 样品制备采用改进的Hummers法制备氧化石墨。
将1g石墨、23 mL98%浓硫酸置于100 mL烧杯中混合均匀并置于冰浴中,搅拌30min,使其充分混合,称取4gKMnO4加入烧杯中继续搅拌1h后, 移入40°C的温水浴中继续搅拌30min;向烧杯中加入蒸馏水,控制温度在100°C以下将反应液稀释至80-100mL后加适量5%H2O2,趁热过滤,用5%HCl和蒸馏水充分洗涤至接近中性, 过滤, 60°C烘干,得到氧化石墨。
在烧杯中配制pH为11的NaOH溶液,将氧化石墨研碎,加入烧杯中配制0.3g×L-1氧化石墨悬浮液100mL,置于超声波清洗器中在200W功率下超声30 min,离心处理除去其中少量杂质,得到均质稳定的氧化石墨烯胶状悬浮液;向离心后的氧化石墨烯胶状悬浮液中加入0.5 mL水合肼, 90°C恒温反应10h,得到稳定的石墨烯胶状悬浮液。
采用微孔滤膜(材料:混合纤维膜,规格: D100mm,孔径: 0.22μm)过滤氧化石墨烯及石墨烯悬浮液,通过加入悬浮液的量控制薄膜厚度。
过滤后将薄膜连同滤膜一起置于烘箱中于60°C烘干, 然后将薄膜从滤膜揭下,得到氧化石墨烯和石墨烯薄膜样品。
2 石墨烯表征2.1 石墨烯表征手段对样品进行了表征分析,主要有光学电子显微镜(OM)、扫描电子显微镜(SEM)、原子力显微镜(AFM)和透射电子显微镜(HRTEM)、拉曼散射(Raman)、X射线光电子能谱(XPS)、紫外−可见光光(UV−Vis)。
光学电子显微镜(OM):光学显微镜是快速简便表征石墨烯层数的一种有效方法。
Geim 等发现采用涂有氧化物的硅片作为衬底,调整硅的厚度到300nm,在一定波长光波的照射下,可以利用衬底和石墨烯的反射光光强的不同所造成的颜色和对比度差异来分辨层数。
Roddaro等研究表明单层石墨烯和衬底对光线能够产生一定的干涉,有一定的对比度,因而在光学显微镜下可以分辨出单层石墨烯。
此外,用于观察的衬底也可以选用其它材料,如Si3N4、Al2O3和PMMA等,所得的石墨烯和衬底背景颜色的光对比度也可以通过许多图像处理的方法来达到准确分辨的目的。
光学显微镜是表征单层和多层石墨烯最直观的方法,但不能精确分辨出石墨烯的层数。
扫描电子显微镜(SEM):扫描电子显微镜是材料科学领域应用最为广泛的电子显微镜之一,其原理是当一束高能电子轰击物质表面时,被轰击的区域将产生出二次电子、俄歇电子、特征X射线和连续谱X射线、背散射电子、透射电子和电磁辐射等。
利用电子和物质的相互作用,可以获取被测样品的几乎所有的物理、化学性质的信息,包括形貌、组成、晶体结构和电子结构等。
原子力显微镜(AFM):AFM是利用原子间的作用力来观察样品表面形貌的显微镜。
在原子力显微镜中装有一个对受力非常敏感的微悬臂,悬臂一端固定,另一端也就是自由端装有针尖。
针尖和样品之间的任何相互作用力都会导致悬臂的起伏,通过检测对应于扫描各点的悬臂的起伏程度,就可以得到有关样品形貌方面的信息。
透射电子显微镜( TEM):透射电子显微镜是根据电子光学原理,用电子束和电子透镜代替光束和光学透镜,使物质的细微结构在非常高的放大倍数下成像的仪器。
是材料科学研究的重要手段,能提供极微细材料的组织结构、晶体结构和化学成分等方面的信息。
透射电镜的分辨率为0.1−0.2nm,放大倍数为几万到几十万倍。
拉曼光谱:拉曼散射是入射的光子与材料中的声子和电子相互作用的一种非弹性散射现象。
简单地说就是光通过介质时由于入射光与分子运动之间相互作用而引起的光频率改变。
