隧道施工通风压入式通风计算实例

  • 格式：doc
  • 大小：44.00 KB
  • 文档页数：4

2、通风计算【2009-6-10】
根据隧规及其条文说明，风量计算主要从四个方面予以考虑，即
按洞内最多工作人员数所需的新鲜空气，计算出所需风量Q1；按在
规定时间内，稀释一次性爆破使用最多炸药量所产生的有害气体到允
许的浓度，计算出所需风量Q2；根据不同的施工方法，按坑道内规
定的最小风速，计算出所需风量Q3；当隧道内采用内燃机械施工时，
还须按内燃设备的总功率（kw），计算出所需风量Q4；通过上述计算，
取Qmax=Max（Q1，Q2，Q3，Q4），再考虑风管的损失率（百米漏风
率β），即确定洞内所需的总供风量Q机，从而确定风机的功率和风
管的直径。
（1）计算参数的确定
一次开挖断面：S=80m2(全断面）
一次爆破耗药量：G=288kg（一次开挖长度4.2m）
通风距离：L=2800m
洞内最多作业人数：m=60人
爆破后通风排烟时间：t≤30min
%
通风管直径：φ=1800mm

管道百米漏风率：β=%
（2）风量计算
①按洞内最多工作人员数所需的新鲜空气，计算：
Q1=3·k·m=3××60=225 （ m3/min）
式中 3—隧规规定每人每分钟需供应新鲜空气标准为3m3/min
k—风量备用系数，一般取～，按取值
m—同一时间洞内工作最多人数，按60人计
…
②按全断面开挖，30分钟内稀释一次性爆破使用最多炸药量所

产生的有害气体到允许的浓度，计算：
Q2=V1－(K·V1t+1/ V2)1/t=V1 [1－(k×V1/ V2)1/t] =551 m3/min
式中 V1－一次爆破产生的炮烟体积V1=S×Ls =80×=5808 m
3
S-一次开挖的断面面积，按80m
2
Ls－炮烟抛掷长度，按经验公式Ls=15+G/5=15+288/5=72.6m
G－同时爆破的炸药消耗量，G=288kg
V2－一次爆破产生的有害气体体积V2=a·G=40×10-3×288=11.52 m
3
a— 单位重炸药爆破产生的有害气体换算成CO的体积，40L/kg
；
K— CO允许浓度，取100ppm，换算为1×10-4 m
3
t— 通风时间，取30min
③按洞内允许最低风速，计算：

Q3=60·V·S=60××80=720 m3/min
式中 V— 洞内允许最小风速，隧规规定全断面开挖时取值0.15m/s
S— 开挖断面积，80m
2
60—min和s换算常数
④ 按稀释内燃机废气计算风量：

—
考虑在洞内同时有2台ZL50D型装载机（功率158kw）和3辆T815自卸车（功率210kw）
作业，总功率736kw，取机械设备的平均利用率为70%，按隧规1kw需供风量不小于3m3/min，
算得：
Q4=946××3=1546 m3/min

【 机械功率参考表】
名 称 型 号 单 位 功 率 备注
'
装载机
柳工ZL50D 台
158kw

柳工ZL50 台
/
154kw

柳工CLG888 台
231kw

]
徐工ZL50G
台
162kw

徐工LW420F 台
128kw
#

自卸车 卡玛斯55111 台
162kw
北方奔驰
ND3310D29
|

台
213kw

斯太尔T815 台
210kw
;
东风140 台 103kw 140马力

东风145 台
/
118kw
160马力

东风3208 台
210kw
设备供风能力取Qmax=Max（Q1，Q2，Q3，Q4）=1546 m3/min。
"
对于长大隧道，管道的漏风现象造成入口处与出口处的风量差别

很大，按百米漏风率（取β=%）计算洞口风机风量：
Q机= Qmax/(1-β)L/100=1546/(1－%)2800/100=2360 m3/min。
【注1：先计算漏风系数p=1/(1-β)L/100 =1/(1-2800·100)=，也可。】
【注2：若β=%，则Q机=2722pa；若β=%，则Q机=3141pa；这两个计算结果都没有
上述可行，但国内的风管β=～%。以资比较。】
【注3：若装载机2台自卸车3台时，总功率946kw，Qmax=1987 m3/min,则 Q机= 3033
m3/min；若β=%，则Q机=3498pa；若β=%，则Q机=4037pa。以资比较。】
（3）风压计算

通风机应有足够的风压以克服管道系统阻力，即h＞h阻，按下
式计算：
h阻=∑h动+∑h沿+∑h局=4971pa
·
其中： ① 管口动压h动一般可考虑为50pa。
② 沿程压力损失计算：
h沿=α·l·U·p·Qmax2·g/s3=4474pa；

式中 α－风管摩擦阻力系数，取α=3×-4kgm
3

l－风管长度，取2800m
U—风管周边长，π·D=5.652 m
p－漏风系数，P=1/（1-β）L/100=，β=%
Qmax－计算掌子面所需风量，1987 m3/min并折合成33.12m3/s
g－重力加速度，取9.8m/s
2
S—风管截面积，π·D2/4=2.5434m2；D－风管直径1.8m
【注：若采用直径的风管，则h沿=8058pa，没有上述可行。】
③局部压力损失，按沿程压力损失的10%进行估算：
h局=h沿×10%=

【直线隧道风流不转弯，风管断面不变化时，可不予考虑，即h局=0pa。】

合集下载

隧道施工通风计算

隧道施工通风计算

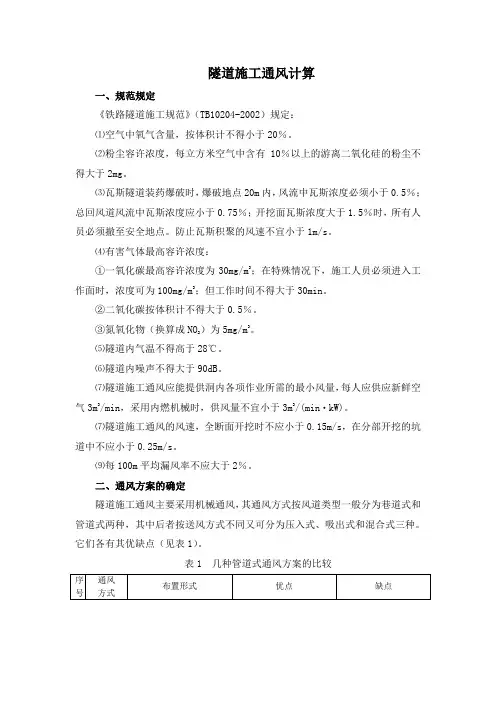

隧道施工通风计算一、规范规定《铁路隧道施工规范》（TB10204-2002）规定：⑴空气中氧气含量，按体积计不得小于20％。

⑵粉尘容许浓度，每立方米空气中含有10％以上的游离二氧化硅的粉尘不得大于2mg。

⑶瓦斯隧道装药爆破时，爆破地点20m内，风流中瓦斯浓度必须小于0.5％；总回风道风流中瓦斯浓度应小于0.75％；开挖面瓦斯浓度大于1.5％时，所有人员必须撤至安全地点。

防止瓦斯积聚的风速不宜小于1m/s。

⑷有害气体最高容许浓度：①一氧化碳最高容许浓度为30mg/m3；在特殊情况下，施工人员必须进入工作面时，浓度可为100mg/m3；但工作时间不得大于30min。

②二氧化碳按体积计不得大于0.5％。

）为5mg/m3。

③氮氧化物（换算成NO2⑸隧道内气温不得高于28℃。

⑹隧道内噪声不得大于90dB。

⑺隧道施工通风应能提供洞内各项作业所需的最小风量，每人应供应新鲜空气3m3/min，采用内燃机械时，供风量不宜小于3m3/(min·kW)。

⑺隧道施工通风的风速，全断面开挖时不应小于0.15m/s，在分部开挖的坑道中不应小于0.25m/s。

⑼每100m平均漏风率不应大于2％。

二、通风方案的确定隧道施工通风主要采用机械通风，其通风方式按风道类型一般分为巷道式和管道式两种，其中后者按送风方式不同又可分为压入式、吸出式和混合式三种。

它们各有其优缺点（见表1）。

表1 几种管道式通风方案的比较综合考虑隧道独头掘进长度、断面大小、开挖方法、出渣运输方式、设备条件等因素，通过分析比较，确定压入式通风较为适合无轨运输施工，可使足够的新鲜空气能很快被送至工作面，实现快速掘进。

三、风量计算⑴按洞内同时工作的最多人数计算风量：k m q Q ⨯⨯=q —每人每分钟呼吸所需新鲜空气量，取4.0m 3/min ；m —洞内同时工作的最多人数，50人；k —风量备用系数，取1.15。

计算得：Q =230m 3/min ⑵按排出炮烟计算风量： 计算方法一：t Al Gb Q 05-=G —同时爆破的炸药消耗量，q l A G ⨯⨯=，得100.2kg ；A —掘进面积,26m 2； l —循环进尺，4.0m ；q —单位耗炸药量，1.7kg/m 3；b —炸药爆炸时有害气体生成量，取40 m 3/kg ；t —通风时间，取40min ；0l —炮眼抛掷长度，5/150G l += ,得50.36m 。

隧道施工用水供风量的计算标准版

隧道施工用水供风量的计算标准版

隧道施工用水、供风量的计算1. 钻孔等机具用风量可按下式计算：∑Q=∑N×q×K1×K2×K3式中∑Q-—同时工作的钻孔等机具总耗风量,m3/min；N——同时工作的同类型钻孔等机具的数量；q—-每台钻孔等机具的耗风量,m3/min，2。

6～3。

5m3/min;K1——同时工作的折减系数，1～10台内取1~0.85；K2-—机具损耗系数，钻孔机具取1。

15；K3——管路损耗(漏气）系数,线路长>2km，取1。

2。

按同时开动6台YT28钻机计算:∑Q=6×3.0×0。

91×1。

15×1。

2=22。

60m3/min由计算可知，安装一台22m3/min和一台13m3/min空压机，满足施工要求。

2. 用水量计算：式中Qs—-生产用水总量,L/s；Q=∑qp；K1—-水量损失系数，一般采用1。

1～1.2；K2——用水不均匀系数，一般取1.25～1.50；q-—用水机械台班数,主洞开挖同时开动6台YT28风钻；p-—机械用水量定额指标，240~300(L/台时）。

Qs=（1.15×6×270×1。

35)/（8×3600）= 0。

087 L/s供水管径计算：式中D—-配水管直径，mm;Q——用水量,L/s;v——管道水流速度，m/s，取2m/s主洞采用φ58PVC管满足设计要求.3。

施工人员所需风量：Vp = νp＊m＊K式中Vp—-施工人员所需风量，m3/min;νp——洞内每个人所需新鲜空气量,一般按3m3/min计；M-—洞内同时工作的最多人数；K ——风量备用系数,取用1.10~1.15。

经计算：Vp = 3*16＊1.10 = 52.8m 3/min4. 爆破散烟所需风量采用混合式通风，按下式计算：式中 V HY ——混合式通风量，m 3/mint —-通风时间，min ，依断面大小按15～30min 计。

隧道施工通风方案(设计、计算等)

隧道施工通风方案(设计、计算等)

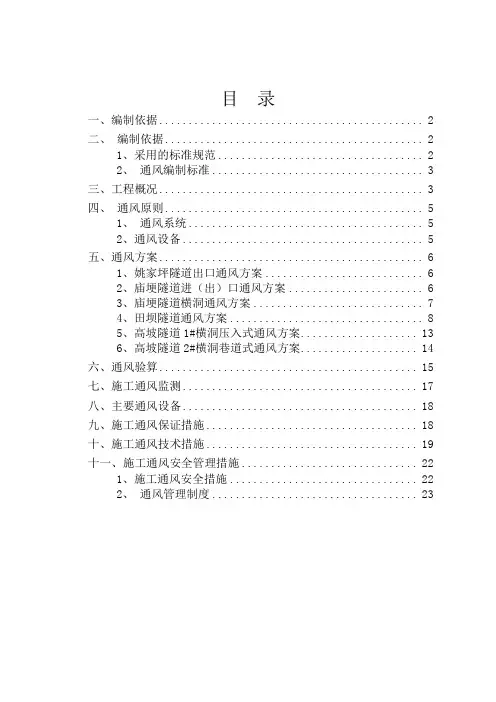

目录一、编制依据 (2)二、编制依据 (2)1、采用的标准规范 (2)2、通风编制标准 (3)三、工程概况 (3)四、通风原则 (5)1、通风系统 (5)2、通风设备 (5)五、通风方案 (6)1、姚家坪隧道出口通风方案 (6)2、庙埂隧道进（出）口通风方案 (6)3、庙埂隧道横洞通风方案 (7)4、田坝隧道通风方案 (8)5、高坡隧道1#横洞压入式通风方案 (13)6、高坡隧道2#横洞巷道式通风方案 (14)六、通风验算 (15)七、施工通风监测 (17)八、主要通风设备 (18)九、施工通风保证措施 (18)十、施工通风技术措施 (19)十一、施工通风安全管理措施 (22)1、施工通风安全措施 (22)2、通风管理制度 (23)隧道施工通风方案一、编制依据1、隧道施工安全需要。
