下载文档原格式

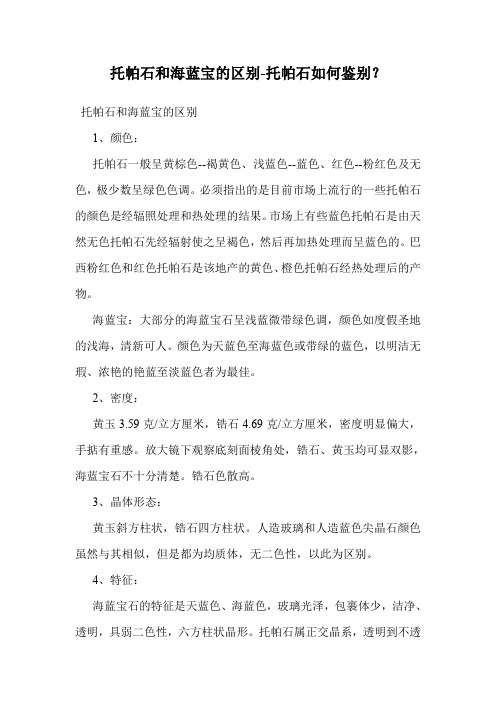

托帕石和海蓝宝的区别-托帕石如何鉴别？托帕石和海蓝宝的区别1、颜色：托帕石一般呈黄棕色--褐黄色、浅蓝色--蓝色、红色--粉红色及无色，极少数呈绿色色调。
必须指出的是目前市场上流行的一些托帕石的颜色是经辐照处理和热处理的结果。
市场上有些蓝色托帕石是由天然无色托帕石先经辐射使之呈褐色，然后再加热处理而呈蓝色的。
巴西粉红色和红色托帕石是该地产的黄色、橙色托帕石经热处理后的产物。
海蓝宝：大部分的海蓝宝石呈浅蓝微带绿色调，颜色如度假圣地的浅海，清新可人。
颜色为天蓝色至海蓝色或带绿的蓝色，以明洁无瑕、浓艳的艳蓝至淡蓝色者为最佳。
2、密度：黄玉3.59克/立方厘米，锆石4.69克/立方厘米，密度明显偏大，手掂有重感。
放大镜下观察底刻面棱角处，锆石、黄玉均可显双影，海蓝宝石不十分清楚。
锆石色散高。
3、晶体形态：黄玉斜方柱状，锆石四方柱状。
人造玻璃和人造蓝色尖晶石颜色虽然与其相似，但是都为均质体，无二色性，以此为区别。
4、特征：海蓝宝石的特征是天蓝色、海蓝色，玻璃光泽，包裹体少，洁净、透明，具弱二色性，六方柱状晶形。
托帕石属正交晶系，透明到不透明，有明显的三色性，柱状晶形，柱面常有纵纹，采自砂矿中的托帕石多被磨蚀成椭圆形。
5、内含物：天然的海蓝宝，多数都有绵裂。
多数天然的海蓝宝都呈现较为浅的蓝色，而托帕石相对来说杂质比较少点，颜色不止一种。
6、硬度：海蓝宝石的硬度比较托帕石的硬度大。
其质地较脆，怕高温，在高温下海蓝宝石易炸裂，遇火烤会褪色。
7、价格：如果颜色很深且价格不贵，基本不可能是海蓝宝石。
海蓝宝石目前市场的多数颜色清浅，近乎无色，优质者的价格很高，可以达到托帕石的10倍。
另外海蓝宝与托帕石最佳的鉴定方法是密度，在二碘甲烷（密度为3.32克/立方厘米）重液中黄玉下沉，而海蓝宝石则会漂浮在二碘甲烷上。
另外，还可用某些黄玉的特有包裹体区分，但是需要用显微镜鉴定。
托帕石如何鉴别？托帕石的质量评价都是以托帕石的颜色、净度和重量为标准，一般来说，颜色越深、透明度越高、块状越大的托帕石就是上品，所以众位朋友在选购托帕石的时候要挑选颜色纯正、均匀、透明、瑕疵少、克拉大的托帕石首饰。
优化处理笔记：一、优化处理的概念•定义：优化处理(Enhancement and Treatment of Gemstone)是指除切磨和抛光以外，用于改善珠宝玉石的外观(颜色、净度或特殊现象)、耐久性或可用性的所有方法。
•优化处理可进一步划分为优化(Enhancement)和处理(Treatment)两类。
•优化是指“传统的、被人们广泛接受的使珠宝玉石潜在的美显示出来的优化处理方法”。
市场上不予声明当做天然宝石出售。
•常见：热处理、漂白、浸蜡（除绿松石）、浸无色油、染色（玉髓玛瑙）•处理是指“非传统的，尚不被人们接受的优化处理方法”，如染色处理、辐照处理、表面扩散处理等。
属于处理的宝石在市场出售时，必须声明其经过人工处理的真实性。
•常见：染色、漂白（翡翠）、浸有色油、浸蜡（绿松石）、充填（玻璃、塑料或其它聚合物等硬质材料充填）、辐照、扩散、覆膜、高温高压处理等一、热处理• 1.原理：•热处理是通过高温条件下改变色素离子的含量和价态，调整晶体内部结构，消除部分内含物等内部缺陷，来改变宝石的颜色和透明度。
•经常通过产生氧化或还原环境以增强稳定效果。
• 2.作用：①改色②产生星光③去除丝光，提高宝石的透明度和净度④诱发裂隙，产生晕彩⑤对辐照处理所产生的不必要色心加以去除⑥净化鉴别：①放大观察：内部包体熔化、晶体圆化，周围裂隙发育②颜色出现不均匀的扩散晕或色块。
③光谱：热处理的蓝色蓝宝石在台式分光镜下观察，缺失450nm吸收带，④荧光：某些热处理的蓝色蓝宝石在短波紫外光下显示弱的淡绿色或淡蓝色荧光。
⑤已切磨好的样品表面会产生一些凹凸不平的麻坑。
为了消除麻坑而进行的第二次抛光时，常出现双腰棱、多面腰棱现象。
二、表面扩散处理方法：在一定的温度下，将磨好的刻面或弧面宝石放入同种物质的粉末中，并加入致色元素，这些元素可向宝石内扩散，以改进宝石的颜色或增加光学效应。
•用Cr做致色剂时可产生红色扩散层；•用Fe、Ti做致色剂时可产生蓝色扩散层；用Cr、Ni做致色剂可产生橙黄色扩散层。

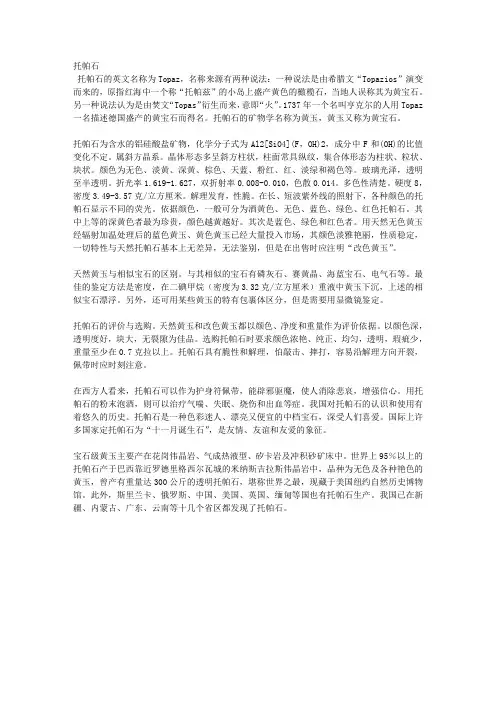

托帕石托帕石的英文名称为Topaz，名称来源有两种说法：一种说法是由希腊文“Topazios”演变而来的，原指红海中一个称“托帕兹”的小岛上盛产黄色的橄榄石，当地人误称其为黄宝石。
另一种说法认为是由焚文“Topas”衍生而来，意即“火”。
1737年一个名叫亨克尔的人用Topaz 一名描述德国盛产的黄宝石而得名。
托帕石的矿物学名称为黄玉，黄玉又称为黄宝石。
托帕石为含水的铝硅酸盐矿物，化学分子式为Al2[SiO4](F，OH)2，成分中F和(OH)的比值变化不定。
属斜方晶系。
晶体形态多呈斜方柱状，柱面常具纵纹，集合体形态为柱状、粒状、块状。
颜色为无色、淡黄、深黄、棕色、天蓝、粉红、红、淡绿和褐色等。
玻璃光泽，透明至半透明。
折光率1.619-1.627，双折射率0.008-0.010，色散0.014。
多色性清楚。
硬度8，密度3.49-3.57克/立方厘米。
解理发育，性脆。
在长、短波紫外线的照射下，各种颜色的托帕石显示不同的荧光。
依据颜色，一般可分为酒黄色、无色、蓝色、绿色、红色托帕石。
其中上等的深黄色者最为珍贵，颜色越黄越好。
其次是蓝色、绿色和红色者。
用天然无色黄玉经辐射加温处理后的蓝色黄玉、黄色黄玉已经大量投入市场，其颜色淡雅艳丽，性质稳定，一切特性与天然托帕石基本上无差异，无法鉴别，但是在出售时应注明“改色黄玉”。
天然黄玉与相似宝石的区别。
与其相似的宝石有磷灰石、赛黄晶、海蓝宝石、电气石等。
最佳的鉴定方法是密度，在二碘甲烷（密度为3.32克/立方厘米）重液中黄玉下沉，上述的相似宝石漂浮。
另外，还可用某些黄玉的特有包裹体区分，但是需要用显微镜鉴定。
托帕石的评价与选购。
天然黄玉和改色黄玉都以颜色、净度和重量作为评价依据。
以颜色深，透明度好，块大，无裂隙为佳品。
选购托帕石时要求颜色浓艳、纯正、均匀，透明，瑕疵少，重量至少在0.7克拉以上。
托帕石具有脆性和解理，怕敲击、摔打，容易沿解理方向开裂，佩带时应时刻注意。

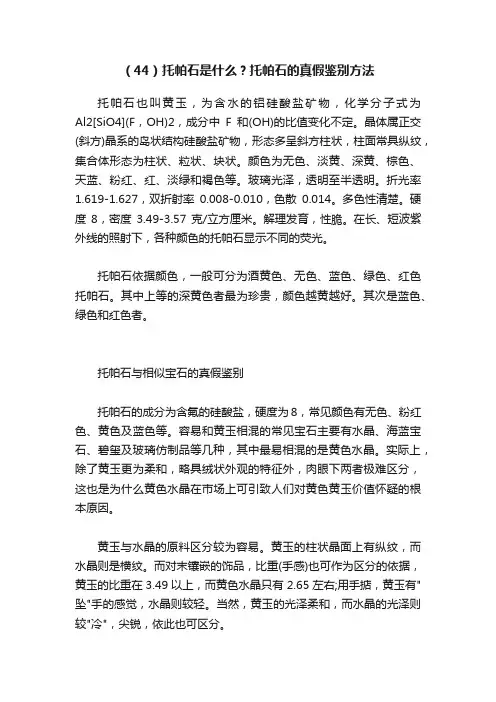

（44）托帕石是什么？托帕石的真假鉴别方法托帕石也叫黄玉，为含水的铝硅酸盐矿物，化学分子式为Al2[SiO4](F，OH)2，成分中F和(OH)的比值变化不定。
晶体属正交(斜方)晶系的岛状结构硅酸盐矿物，形态多呈斜方柱状，柱面常具纵纹，集合体形态为柱状、粒状、块状。
颜色为无色、淡黄、深黄、棕色、天蓝、粉红、红、淡绿和褐色等。
玻璃光泽，透明至半透明。
折光率1.619-1.627，双折射率0.008-0.010，色散0.014。
多色性清楚。
硬度8，密度3.49-3.57克/立方厘米。
解理发育，性脆。
在长、短波紫外线的照射下，各种颜色的托帕石显示不同的荧光。
托帕石依据颜色，一般可分为酒黄色、无色、蓝色、绿色、红色托帕石。
其中上等的深黄色者最为珍贵，颜色越黄越好。
其次是蓝色、绿色和红色者。
托帕石与相似宝石的真假鉴别托帕石的成分为含氟的硅酸盐，硬度为8，常见颜色有无色、粉红色、黄色及蓝色等。
容易和黄玉相混的常见宝石主要有水晶、海蓝宝石、碧玺及玻璃仿制品等几种，其中最易相混的是黄色水晶。
实际上，除了黄玉更为柔和，略具绒状外观的特征外，肉眼下两者极难区分，这也是为什么黄色水晶在市场上可引致人们对黄色黄玉价值怀疑的根本原因。
黄玉与水晶的原料区分较为容易。
黄玉的柱状晶面上有纵纹，而水晶则是横纹。
而对末镶嵌的饰品，比重(手感)也可作为区分的依据，黄玉的比重在3.49以上，而黄色水晶只有2.65左右;用手掂，黄玉有"坠"手的感觉，水晶则较轻。
当然，黄玉的光泽柔和，而水晶的光泽则较"冷"，尖锐，依此也可区分。
肉眼区别黄玉与碧玺，最重要的是碧玺有较强的二色性，而黄玉除粉红色者外，其他色的黄玉二色性都弱;另外，碧玺的双折射强，往往可见双影。
蓝色黄玉与海蓝宝石的区别，一般情形是较为困难的，可以作为参考的特征是：蓝色海蓝宝石往往带些黄绿色的色调并具轻微的二色性，比重较轻。
确切鉴定要用折光仪等来测定。
1、天然宝石人工改善的概念：是指人们运用某种技术方法和工艺处理来改变宝石的颜色，提高宝石的净度、物理和化学稳定性，使天然宝石的外观得到改善，从而提高宝石美学价值和商品价值的过程（不包括对宝石进行切磨、抛光、雕刻和镶嵌等加工方法）。
2、宝石人工改善品的工艺要求：A美观：天然宝石的人工改善应该是发掘美，而不是创造美。
B耐久:是否能保持宝石的耐久性，主要是在改善处理的过程中，不要改变宝石的晶格结构和主要化学成分，附加填充物的性质也要稳定。
例如：锂辉石、染色玛瑙。
C无害无污染：辐照残留、染色品。
3、天然宝石人工改善品的分类：a热处理改善品。
例如：刚玉类宝石、绿柱石类宝石、坦桑石、锆石、水晶、玛瑙、翡翠；b辐照处理改善品；c化学处理改善品。
分为染色品、着色品、净化品、漂白品；d其他处理改善。
例如（1）覆膜处理：穿衣翡翠，镀膜托帕石，虹彩水晶（2）充填处理：把塑料、玻璃、蜡、油等注入到宝石的空隙或者裂纹中，提高宝石的透明度，改变宝石颜色。
另一方面也是为了改善宝石的质地结构，提高宝石的物理稳定性。
例如：祖母绿，红蓝宝石，绿松石，青金石，碧玺，欧泊等。
（3）拼合处理；e综合处理改善品。
例如（1）辐照-加热改善品（2）扩散处理改善品（3）炝色品。
4、宝石的热处理：是指把宝石放在加热炉中加热，通过不同条件的热处理来改善宝石的外观特征。
当宝石受热时（尤其是高温热处理），宝石内部的化学成分和晶体结构可能会发生各种变化，不同种类的宝石，其内部变化不同。
5、宝石热扩散处理：是在高温或者是超高温的条件下，通过某种元素在宝石中以扩散的方式来改变宝石内致色元素种类、含量和元素间的比例，从而达到改变宝石外观特征（如颜色、透明度等）的一种化学处理方法。
宝石辐照处理：用高能粒子束辐照宝石，使宝石中原子的价电子态、晶格结构等发生变化，产生色心，导致宝石外观特征变化，达到改善宝石的目的。
包括：电磁波辐照、高能电子束辐照、高能粒子辐照。
6、宝石经热处理出现的变化：a宝石氧化反应而发生的颜色变化；例如：有机宝石中常见于琥珀中的血珀、无机宝石的氧化作用；b宝石的色心被破坏发生的颜色变化；例如：烟水晶、黄水晶、紫黄晶；c引起宝石中的杂质扩散；d消除宝石中的包裹体，提高透明度和净度；e使一些含水的宝石发生脱水作用；f使某些宝石发生结晶构型的变化；g使宝石内部产生裂纹；例如：爆花水晶、琥珀中的“太阳光芒”；h使某些宝石发生重组。
托帕石基本知识•托帕石又叫黄玉，是含氟硅铝酸盐矿物，它是由火成岩在结晶过程中排出的蒸气形成的，一般产于流纹岩和花岗岩的孔洞中。
由于它经常与锡矿石伴生在一起，因此可作为寻找锡矿石的标志。
黄玉一般呈柱状或不规则的粒状或块状，颜色有多种多样，一般为黄、蓝、绿、红、褐等浅色，有玻璃光泽，有的无色透明。
•长期以来，托帕石被用作为十一月的生辰石。
有一篇古诗写道：“第一次来到这个世界的人，在十一月的雾和雪的笼罩下，应该珍视托帕石的琥珀色彩，友谊的象征好忠诚的爱。
”矿物学上，托帕石是一种含氟的硅酸盐，斜方晶系，原石晶体主要呈柱状，有时以水蚀卵石产出。
•托帕石具完全的平行地面的解理，硬度为8，密度为3.5-3.6，无色、褐色及蓝色者折射率为1.61-1.62，双折射率为0.010；红色、橙色、黄色和粉红色托帕石折射率为1.63-1.64，双折射率为0.008，二轴晶正光性，玻璃光泽，色散低，为0.014，多色性明显与否取决于体色，颜色变化大。
•托帕石的变种主要根据颜色来划分。
•（1）换色托帕石：有价值的为金黄色及酒黄色。
金黄色是黄而带橙色，酒黄色则是黄而带红色。
黄色托帕石很普通，常见个体为中等，极大块的也不稀罕。
•（2）粉红至红色托帕石：目前国际市场上出售的粉红至红色托帕石，大部分是用黄褐色的托帕石经过加热处理而得到，这种处理品颜色比较稳定，不会逆转。
•（3）蓝色托帕石：这是国际市场上比较畅销的托帕石品种，因为它比海蓝宝石便宜，而外观质量却差不多。
它的颜色主要是天蓝色，并常带一点灰或绿色调。
•（4）无色托帕石：可以称作被遗忘了的宝石。
因为无色托帕石的折射率不高，色散也很低，因此琢磨成刻面后平坦无奇，不受人喜爱。
真假鉴别•托帕石由于价格低廉，因而鉴别时麻烦不多。
首先不会出现用高档的红宝石、蓝宝石等冒充抵挡托帕石的情况。
市场上出现较多的是用价格比托帕石还低的黄水晶、合成蓝宝石、合成尖晶石、玻璃等来仿冒托帕石。
对于人工合成尖晶石和玻璃，由于是均质体，因而用二色镜和偏光镜等易将它们分开。
1 托帕石颜色改善方法及检测 杨 军 （丽江市质量技术监督综合检测中心） 摘 要：托帕石是一种常见的中档宝石，硬度高，色泽柔美，晶莹剔透，是一种漂亮而又便宜的宝石。在西方国家，托帕石象征着和平和友爱，被誉为“友谊之石”，其矿物学名称为黄玉，托帕石是其英文名称Topaz的译音。今天，由于科技的高速发展，成千上万的无色托帕石被人们改成蓝色。通过收集托帕石的各种资料，国外不少文献提到黄色托帕石经过热处理可以变成粉红色，且颜色稳定，这种经过粉红化的托帕石比起未经处理的黄色托帕石，它的欣赏与使用价值提高了。我们在市面上看到的许多“蓝托帕石”恐怕是当代科技的产物。本文重点阐述了托帕石的颜色成因、改色方法以及对改色品的检测。 关键词：托帕石；颜色成因；辐照处理；热处理 Topaz color improvement method and testing YangJun ChenMinJing (Comprehensive Technical Inspection center of Lijiang ,Yunnan 674100 ) Abstract: Topaz is a common midrange gem, high hardness, colour and lustre is gentle, glittering and translucent, is a kind of beautiful and cheap gems. In western countries, Topaz is a symbol of peace and friendship, known as the "friendship worldstone", its mineralogy name for Topaz, Topaz is its English name Topaz of transliteration. Today, because of the rapid development of science and technology, thousands of colorless topaz by people into blue gems. Through collecting the kinds of materials Topaz, foreign many documents mentioned yellow Topaz palmer stele inscriptions were widely used overheating handling can be pink, and stable
color, this kind of padme's after pink stone than untreated yellow stone, its torre palmer appreciation and use value increased. We saw many on market "blue Topaz" is afraid is contemporary science and technology of the product. This paper expounds the Topaz color formation, a variation of variation method and tasted inspection. Key words: Topaz；Color war-causes； Irradiation processing；Heat treatment
1 颜色成因 托帕石的化学式是Al2（SiO2）（F，OH）2。成分中F-和OH-可以互相替代，二者比值变化不定，大致为3：1-1：1。不同成因的托帕石，F-和OH-的比例往往不同，伟晶岩中产的托帕石，F-的含量比OH-多，可达3：1。而热液成因的托帕石中F-：OH-接近1：1。另外，
作者简介：杨军（1975—），男，本科，工程师， 珠宝玉石鉴定，E-mail：549640401@qq.com. 2
托帕石还常含有一些微量元素，比较常见的有Fe、Cr、Ni、Ti、Mg、Mn、Nb、Ta等。这些微量元素的组合和含量对于托帕石颜色有重要影响。托帕石的颜色有多种，常见的有无色、黄色、浅黄、浅蓝、黄褐色和粉红色等，红色和绿色很少见。关于托帕石颜色的形成机理，目前研究得不多，已提出的观点有2种：一是色心成色说；二是过渡金属离子的d-d电子跃迁成色说。 不论哪种观点，可以肯定，托帕石的颜色与其所含的杂质元素及F-与OH-的比值有密切关系，与其内的点缺陷类型和浓度也有一定关系。当然对托帕石致色机理的正确认识，有待进一步详细研究。 2 改色方法 托帕石经放射性射线照射或加热，能改变托帕石的颜色。巴西所产的无色者，经X射线照射后变成淡黄色，巴西托帕石加热至150℃时先出现暗色，接着依次出现紫、红、橙、黄和暗蓝色。灼烧时最终从黄色变成褐色。德国萨克森地区产的托帕石经X射线照射后，由黄色变成红黄色。巴西产的一种黄褐色品种经X射线照射，其色可以变浓。但另一蓝色品种无论怎样照射，则保持原色不变。中国云南省等地区产出的无色透明晶体经钴-60照射或加热可变成黄、棕黄、棕褐色，可惜处理后的颜色不稳定，极易褪色。 2.1 辐照处理 在托帕石的人工改善中，辐照处理是最重要的方法。它可以把浅色或无色的托帕石改变成较深的蓝色和黄色。据辐射源的不同，辐射处理的方法主要有4种：γ射线、X射线、电子辐照和中子辐照。 一般用60Co作辐射源，其放射出的γ射线有2种，分别有1.33MeV和1.77 MeV的能量。托帕石在γ射线辐照下，大约累计辐照吸收剂量达2000Mard以上，才能产生明显的颜色变化。一般情况下，γ射线的强度越大，辐照时间γ射线越长，则辐照效果就越好，但颜色变化有一定的限度，当颜色浓度达到一定限度后，γ射线强度继续增大，辐照时间延长，并不能使颜色变得更深。在用于处理托帕石的γ射线辐射源中，源辐射强度通常是2-10万Ci，最大可达32万Ci。辐照时间为20-60d之间不等。γ射线首先把托帕石由无色变成黄棕至褐色，但这些颜色不太稳定，进一步加热至200-300℃，1.5h后 3
可使托帕石由黄棕至褐色，但这些射线变成蓝色。由于γ射线能量较少，尽管穿透力比较强，所致颜色均匀，但颜色较浅，一般为浅蓝色，现在用γ射线改善的托帕石已不多见了。 低能电子的能量低于10 MeV，它主要由各种电子加速器产生，有较强的穿透能力。用低能电子来辐照托帕石效果比γ射线稍好，所用时间也短得多，大约只要几天就可以了。但所产生的颜色仍然偏浅，因此，低能电子仍不是理想的辐照粒子。 高能电子（﹥10 MeV）主要通过线性加速器或回旋加速器获得，它可以使托帕石产生2种色心，即蓝色和蓝紫色心，而且颜色较浓，国外称之为天蓝色。用高能电子辐照托帕石时，能在很短时间内使托帕石中产生很高的温度，因此，必须在辐照过程中不断用冷却水冷却托帕石样品，以免高温损毁宝石。另外，高能电子辐照有时可使托帕石产生微弱放射性。 核反应堆中释放出的中子束有很高的能量，用它辐照托帕石进行改色，不仅效率高，而且得到的颜色很深。经中子辐照的托帕石，一般不需要经热处理，就变成了深蓝色，宝石贸易中称其为“伦敦蓝”。有时为了消除灰色色调，提高蓝色的亮度，可适当做一点热处理。 除了上述4种方法辐照处理托帕石外，国外还采用一种所谓“混合法”使托帕石致色。这种混合法一般是先采用核反应堆中子辐照处理，然后用线性加速器发射的高能电子辐照处理，最后进行热处理，就可以得到更深的蓝色，并且不含“伦敦蓝”中的灰色色调，宝石贸易中称这种蓝为电蓝、超级蓝或瑞士蓝。 托帕石经辐照处理而产生的颜色大多比天然托帕石的颜色更深、更稳定、更迷人，尤其是深蓝色托帕石酷似海蓝宝石，深受广大消费者的喜爱，在欧美市场上十分畅销。托帕石经辐照和热处理除了可变成蓝色外，有些棕色、粉红色或紫红色托帕石经辐照后，可变成棕色，但加热至200℃以上又可恢复成粉红色或紫红色。另外，据报道，近几年出现的绿色托帕石也是辐照处理致色的，使用的辐射源是线性电子加速器，这种绿色不稳定，在日光照射和加热至150℃左右就会变成蓝色。 值得一提的是，用高能电子或核反应堆中子辐照托帕石致色同 4
时，往往诱生放射性，其放射性与托帕石原石的微量元素受激活化有关，研究表明，经辐照过的托帕石宝石可含有10多种放射性元素，不同核素的半衰期是不同的，如46Sc半衰期为83.9d，182Ta半衰期为11d，59Fe半衰期为45.1d,134Cs半衰期为2.62a和60Co半衰期为5.26a等。托帕石的放射性活性度大小与托帕石本身的杂质元素种类、含量、分布及使用的中子或电子的辐射剂量有关。放射性残留较高的托帕石，可以放出大量的γ射线和β粒子，如果不加防护，与人身接触，可造成人体造血机能障碍及神经系统障碍等多种疾病。为了尽可能减少残余放射性，除了应充分注意托帕石的地质背景，选用Sc、Ta、Fe等元素含量较少和不含Sc、Co、Be等元素的托帕石做辐照原料外，还应减少热中子通量，选择合适的辐照工艺。另外，必须严格按照国家有关放射性防护规定，把有放射性残余的辐照致色托帕石放置到豁免值以下才能出售。 2.2 热处理 热处理主要用于对辐照处理的托帕石进行后处理，消除托帕石中的黄色色调，使辐照产生的棕黄—褐色或绿色变成稳定的蓝色。有些含铬的棕色托帕石在加热至300-400℃时，可变成粉红色或紫红色，这种粉红色十分稳定，一般加热（〈200℃）和日光照射不会使它发生褪色。 不过托帕石的加热处理要谨慎，温度选择不当，可能会使托帕石褪色，不同产地和不同颜色托帕石的褪色温度不同。有些托帕石的黄色或棕色在日光照射下或100℃左右温度下就会发生褪色，变成无色，而有的托帕石和棕色托帕石要加热至200-400℃才会变成无色或蓝色。已有的研究表明，托帕石所有经辐照产生的颜色在加热到500℃以上时，都会恢复原色或变成无色，再次辐照处理又可产生颜色。 3 改色处理的检测 对于托帕石改善处理的检测，一直是珠宝界人士和鉴定学专家们研究的课题。尽管十多年来，人们不断探索检测托帕石是否经过人工处理的有效方法和技术，然而收效甚微。因为人工处理所产生的各种颜色，天然的未经处理过的托帕石也有。尽管经辐照处理的托帕石的颜色大多比天然托帕石的颜色更深，但这不足以证明托帕石是否经过
