(精华版)国家开放大学电大本科《电气传动与调速系统》2023期末试题及答案(试卷号：1387)电大电

最新国家开放大学电大《电气传动与调速系统》网络课形考任务1作业及答案

形考任务1

一、选择题（每小题5分，共40分）

题目1

电气传动系统做旋转运动时，其运动方程为（ ）。

选择一项：

题目2

如图所示的旋转运动系统（箭头方向表示转矩的实际方向），系统的运动状态是（ ）。

选择一项：

A. 匀速

B. 加速

C. 静止

D. 减速

题目3

如图所示的负载机械特性属于（ ）。

选择一项：

A. 恒功率负载机械特性

B. 位能性恒转矩负载机械特性

C. 反抗性恒转矩负载机械特性

D. 直线型负载机械特性

题目4

如图所示的电动机机械特性（曲线1）与负载机械特性（曲线2）相交的交点分别为A和B，以下说法正确的是（ ）。

选择一项：

A. A点是稳定运行点，B点是稳定运行点

B. A点是稳定运行点，B点不是稳定运行点

C. A点不是稳定运行点，B点不是稳定运行点

D. A点不是稳定运行点，B点是稳定运行点 题目5

直流电动机的换向器与电刷配合，可将电枢绕组内的（ ）变换为电刷上的直流电势。

选择一项：

A. 交流电势

B. 直流电势

C. 恒定电压

D. 不变电势

题目6

如图所示为他励直流电动机的机械特性曲线组，表示的是（ ）的人为机械特性。

选择一项：

A. 减弱磁通

B. 降低电源电压

C. 电枢回路串电阻

D. 增大磁通

题目7

如图所示为他励直流电动机的工作特性曲线，下述表达正确的是（ ）。

选择一项：

A. 曲线1是转速特性，曲线2是效率特性，曲线3是转矩特性

B. 曲线1是转矩特性，曲线2是效率特性，曲线3是转速特性

C. 曲线1是效率特性，曲线2是转速特性，曲线3是转矩特性

D. 曲线1是转速特性，曲线2是转矩特性，曲线3是效率特性

题目8

如图所示他励直流电动机机械特性与负载机械特性曲线的交点a,b,c,d，下述表达正确的是（ ）。

选择一项：

2023

第 1 页 共 5 页 试卷代号:3649

国家开放大学2023年春季学期期末统一考试

电气控制与PLC试题

一.单项选择题(每小题2分,共20分)

1．接触器的型号为CJ10-160,其额定电流是()。

A. 10A

B. 160A

C. 10-100A

D.大于160A

2.下列元件中,开关电器有()。

A．熔断器

B.按钮

C.时间继电器

D.速度继电器

3．熔断器作为保护电路的器件,它是( )在被保护的电路中。

A.并联

B.串联

C.串联或并联都可以

D.以上都不对

4．熔断器的作用是()。

A.控制行程

B.控制速度

C.短路或严重过载保护

D.弱赐保护

5.交流接触器的作用是()。

A.频繁通断主回路

B.频繁通断控制回路

C.保护主回路

D.保护控制回路 2023

第 2 页 共 5 页 6．时间继电器的作用是().

A.短路保护

B.过电流保护

C.延时通断主回路

D.延时通断控制回路

7.SET指令称为().

A.定位指令

B占位指令

C.置位指令

D.设置指令

8. OUT指令称为()。

A.输入指令

B.输出指令

C.复位指令

D.主控指令

9.CA6140型普通车床主电路有()电机。

A.1台

B.2台

C. 3台

D.4台

10.PROFIBUS协议用于与分布式I/O设备(远程I/O)进行()。

A.低速通信

B.中速通信

C.高速通信

D.超高速通信

2023

第 3 页 共 5 页 二、填空题(共8小题,每空1分,共20分)

11．交流电磁铁铁心端面上都安装一个锏制的_ ,从而消除了

12．低压电器按用途分为 、 、 和 、 。

13继电器与接触器相比用于切换 的控制电路和保护电路,故继电器没有

灭弧装置,也无主辅触点之分。而接触器是用来控制 _电路的,其主触点上装有相应的

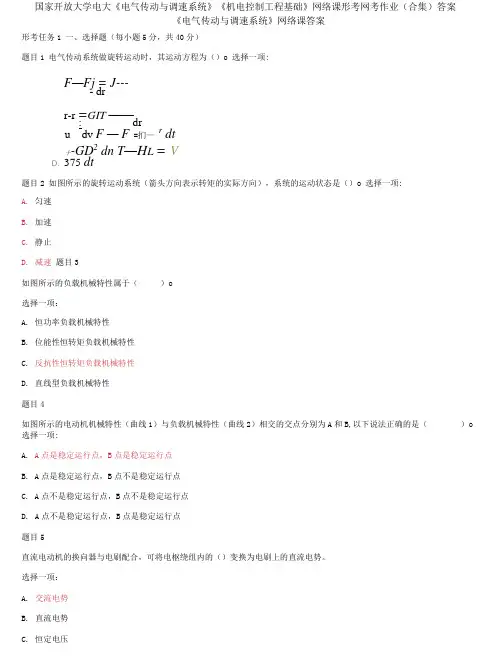

国家开放大学电大《电气传动与调速系统》《机电控制工程基础》网络课形考网考作业（合集）答案

《电气传动与调速系统》网络课答案

形考任务1 一、选择题（每小题5分，共40分）

题目1 电气传动系统做旋转运动时，其运动方程为（）o 选择一项:

F—Fj = J --- - dr

r-r =GIT —— : dr u _ dv F — F =扪— r dt

十-GD2 dn T—HL = V 375 dt

题目2 如图所示的旋转运动系统（箭头方向表示转矩的实际方向），系统的运动状态是（）o 选择一项:

A. 匀速

B. 加速

C. 静止

D. 减速 题目3

如图所示的负载机械特性属于（ ）o

选择一项：

A. 恒功率负载机械特性

B. 位能性恒转矩负载机械特性

C. 反抗性恒转矩负载机械特性

D. 直线型负载机械特性

题目4

如图所示的电动机机械特性（曲线1）与负载机械特性（曲线2）相交的交点分别为A和B,以下说法正确的是（ ）o

选择一项:

A. A点是稳定运行点，B点是稳定运行点

B. A点是稳定运行点，B点不是稳定运行点

C. A点不是稳定运行点，B点不是稳定运行点

D. A点不是稳定运行点，B点是稳定运行点

题目5

直流电动机的换向器与电刷配合，可将电枢绕组内的（）变换为电刷上的直流电势。

选择一项：

A. 交流电势

B. 直流电势

C. 恒定电压 D. D. 不变电势

题目6 如图所示为他励直流电动机的机械特性曲线组，表示的是（）的人为机械特性。 选择一项：

A. 减弱磁通

B. 降低电源电压

C. 电枢回路串电阻

D. 增大磁通

题目7

如图所示为他励直流电动机的工作特性曲线，下述表达正确的是（）o

选择一项：

A.曲线1是转速特性， 曲线2是效率特性，曲线3是转矩特性

B.曲线1是转矩特性， 曲线2是效率特性，曲线3是转速特性

C.曲线1是效率特性， 曲线2是转速特性，曲线3是转矩特性

国开电大电气传动与调速系统形考任务4答案

形考任务4

晶闸管在触发导通之后，通过以下哪种方式可以让其关断？（ ）

正确答案是：阳极与阴极间加反压

升压DC/DC变换器在开关管导通时，负载能量由以下哪种元件提供？（ ）

正确答案是：输出侧滤波电容

保证（ ）时，异步电动机在变频调速过程中最大电磁转矩维持不变。

正确答案是：恒定的电动势/频率

电压源型通用变频器在直流侧采用（ ）对整流后的电压进行滤波。

正确答案是：电容

变频调速系统出现与机械系统的固有频率发生谐振时，需要设置（ ）。

正确答案是：频率跳变

异步电动机变频调速时，减速时间设置过短会导致（ ）。

正确答案是：直流侧过电压

恒压变频供水系统中，变频器不需要设置（ ）。

正确答案是：点动频率

一台变频器驱动多台同步电动机进行变频调速时，应采用（ ）。

正确答案是：他控式变频调速系统

单相桥式全控整流电路在触发角不为零时，带反电势负载的直流侧电压比带电阻负载的直流侧电压低。 （ ）

正确答案是：“错”。

IGBT器件的开通速度比晶闸管器件的开通速度快。（ ）

正确答案是：“对”。

降压型DC/DC变换器的输出电压与占空比成正比。（ ）

正确答案是：“对”。

异步电动机变频调速时，低速时通常需要在恒端电压/频率的基础上适当减小定子电压来补偿定子电阻压降的影响。（ ）

正确答案是：“错”。

规则采样法实现SPWM时，采用载波正峰值采样的方法更准确。（ ）

正确答案是：“错”。

旋转变压器只能测量速度大小，无法输出转轴的绝对位置信息。（ ）

正确答案是：“错”。

无换向器电动机调速系统在高速运行时通常采用电流断续法进行换流。（ ）

正确答案是：“错”。

交-交无换向器电动机调速系统在低速运行时通常采用电源换流的方法进行换流。（ ）

正确答案是：“对”。

为了加快系统响应速度，晶闸管-电动机直流调速系统通过采用转速外环-电流内环的双闭环控制方式来实现理想起动过程。
