三相交流电相位差
摘要：
一、三相交流电的基本概念
1.三相交流电的定义
2.三相交流电的优点
二、三相交流电的相位差
1.相位差的定义
2.相位差的测量方法
3.相位差对电力系统的影响
三、我国电力系统中三相交流电的应用
1.工业用电
2.家庭用电
3.电力传输
正文：
一、三相交流电的基本概念
三相交流电是指由三个频率相同、电势振幅相等、相位差互差 120°角的交流电。相较于单相交流电，三相交流电具有更高的电压利用率、更稳定的电压、更低的线损等优点。
二、三相交流电的相位差
1.相位差的定义：相位差是指两个交流电信号波形在时间上的错开程度。在三相交流电中，相位差分为负、零、正三种，分别表示两个相邻相位的波形在时间上落后、重合、领先。
2.相位差的测量方法：相位差的测量方法主要有示波器法和电压表法。示波器法通过观察示波器上波形的错开程度来判断相位差；电压表法则是通过测量两个相邻相位的电压差来计算相位差。
3.相位差对电力系统的影响：相位差对电力系统的影响主要表现在电力设备的运行和电力系统的稳定性。相位差过大可能导致电力设备过载、损耗加大，甚至影响电力系统的稳定性。
三、我国电力系统中三相交流电的应用
1.工业用电：我国工矿企业广泛采用三相交流电，如电机、电炉等设备均采用三相交流电供电。这主要是因为三相交流电具有较高的电压利用率，可以降低企业的电力成本。
2.家庭用电：随着我国经济的发展，家庭用电设备越来越多样化。尽管单相交流电已能满足大部分家庭用电需求，但仍有部分高端家电设备需要使用三相交流电，如空调、电热水器等。
3.电力传输：在我国，高压输电线路采用三相交流电。这主要是因为三相交流电在电力传输过程中具有较低的线损，可以提高电力传输效率。

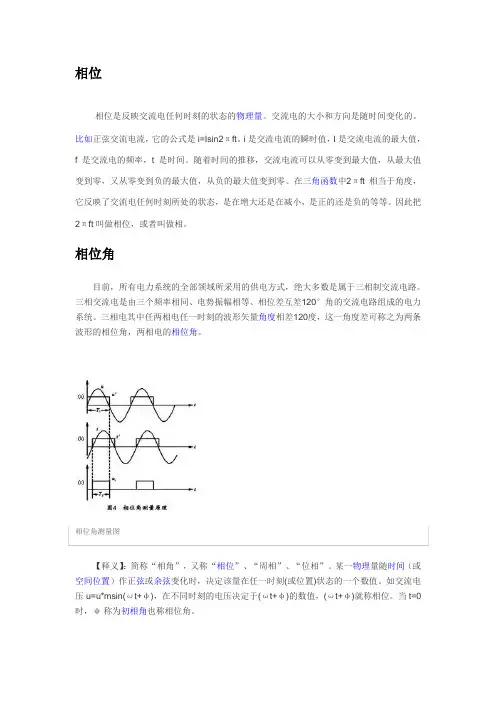

相位
相位是反映交流电任何时刻的状态的物理量。交流电的大小和方向是随时间变化的。比如正弦交流电流，它的公式是i=Isin2πft。i是交流电流的瞬时值，I是交流电流的最大值，f是交流电的频率，t是时间。随着时间的推移，交流电流可以从零变到最大值，从最大值变到零，又从零变到负的最大值，从负的最大值变到零。在三角函数中2πft相当于角度，它反映了交流电任何时刻所处的状态，是在增大还是在减小，是正的还是负的等等。因此把2πft叫做相位，或者叫做相。
相位角
目前，所有电力系统的全部领域所采用的供电方式，绝大多数是属于三相制交流电路。三相交流电是由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统。三相电其中任两相电任一时刻的波形矢量角度相差120度，这一角度差可称之为两条波形的相位角，两相电的相位角。
相位角测量图
【释义】：简称“相角”，又称“相位”、“周相”、“位相”。某一物理量随时间（或空间位置）作正弦或余弦变化时，决定该量在任一时刻(或位置)状态的一个数值。如交流电压u=u*msin(ωt+φ)，在不同时刻的电压决定于(ωt+φ)的数值，(ωt+φ)就称相位。当t=0时，φ称为初相角也称相位角。 对于三相四线制的电网，三根相线中任意两根间的电压称线电压；任意一根的相线与零线间的电压称相电压。
发电机有三个绕组，每个绕组发出一个电压，这三个电压就是三个相电压。由于这三个绕组在位置上等分了一个圆周，即彼此相差360/3=120度角，导致三相电压的幅度变化不一致，而是存在一个延时，这个延时是旋转1/3圆周的时间。1/3圆周即120度，这个角度差称为相位差。相位角是个相对值（相对于0度相言），而相位差是两个相位角之间的差。
电压是有角度（即有方向）的，所以是个矢量。由于Uab=Ua-Ub，所以图中要把Ub的方向反转后再相加。图中的矢量是在字母上加个点来表示，不加点的是标量（只有正负、没有方向）
目 录
一、 题目要求 ........................................................................................ 2
二、 方案设计与论证 ............................................................................ 2
2.1 移相电路 ..................................................................................... 2
2.2 检测电路 ..................................................................................... 2
2.3 显示电路 ..................................................................................... 3
三、 结构框图等设计步骤 .................................................................... 4
3.1 设计流程图 ................................................................................. 4
3.2 电路图.......................................................................................... 5
3.2.1 移相电路图 ........................................................................ 6

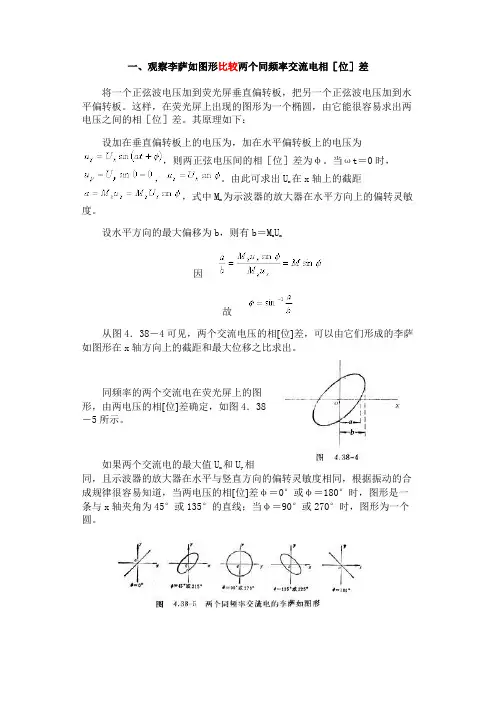

一、观察李萨如图形比较两个同频率交流电相［位］差
将一个正弦波电压加到荧光屏垂直偏转板，把另一个正弦波电压加到水平偏转板。这样，在荧光屏上出现的图形为一个椭圆，由它能很容易求出两电压之间的相［位］差。其原理如下：
设加在垂直偏转板上的电压为，加在水平偏转板上的电压为，则两正弦电压间的相［位］差为φ。当ωt＝0时，，。由此可求出Ux在x轴上的截距，式中Mx为示波器的放大器在水平方向上的偏转灵敏度。
设水平方向的最大偏移为b，则有b＝MxUx
因
故
从图4．38－4可见，两个交流电压的相[位]差，可以由它们形成的李萨如图形在x轴方向上的截距和最大位移之比求出。
同频率的两个交流电在荧光屏上的图形，由两电压的相[位]差确定，如图4．38－5所示。
如果两个交流电的最大值Ux和Uy相同，且示波器的放大器在水平与竖直方向的偏转灵敏度相同，根据振动的合成规律很容易知道，当两电压的相[位]差φ＝0°或φ＝180°时，图形是一条与x轴夹角为45°或135°的直线；当φ＝90°或270°时，图形为一个圆。
二、
如图所示：
相[位]差Δφ＝（ΔS／λ）×360°
三、
