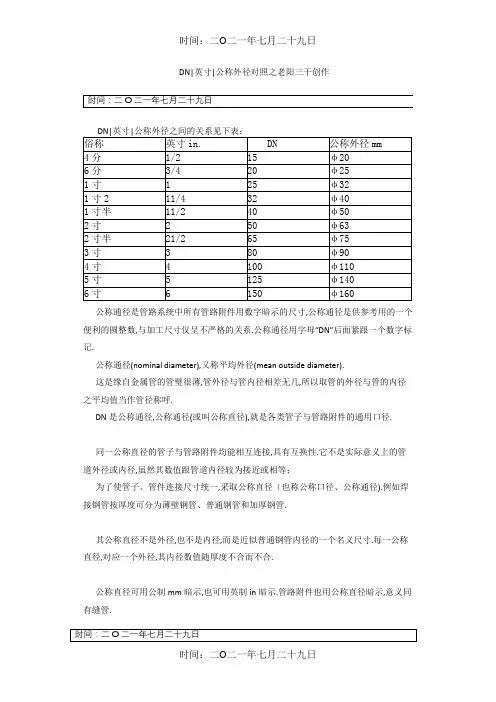

DN|英寸|公称外径对照

?DN|英寸|公称外径之间的关系见下表：

俗称英寸in. ??DN 公称外径mm

4分 1/2 15 φ20

6分 3/4 20 φ25

1寸 1 25 φ32

1寸2 11/4 32 φ40

1寸半 11/2 40 φ50

2寸 2 50 φ63

2寸半 21/2 65 φ75

3寸 3 80 φ90

4寸 4 100 φ110

5寸 5 125 φ140

6寸 6 150 φ160

公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。公称通径用字母“DN”后面紧跟一个数字标志。

公称通径(nominal?diameter)，又称平均外径(mean?outside?diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；

为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。

DN、φ区别——管径表达形式及其对照表

管径表达方式及其对照表

1.1 管径表达形式说明

1.1.1 DN是指管道的公称直径，是便于管子、管件连接尺寸统一的管径表达形式。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管，其公称直径既不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随管的厚度不同而不同。

1.1.2 φ（φ）表示普通圆的直径；也可表示管材的外径，此时同De，应在其后乘以壁厚。如：φ25×3（或De25×3），表示外径25mm，壁厚为3mm的管材。

1.2 管径的表达方式

1.2.1 管径应以mm为单位。

1.2.2 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示。

1.2.3 无缝钢管、焊接钢管（直缝或螺旋缝）、不锈钢管、有色金属管（主要有铜管、黄铜管、铅管和铝管）等管材，管径宜以外径×壁厚表示，如“φ25×3”标识外径25mm，壁厚为3mm的管材。

1.2.4 塑料管材，管径宜按产品标准的方法表示。

2.1 DN、公称外径与英寸对照表

DN 公称外径mm 俗称英寸(in）

15 φ20 4分 1/2

20 φ25 6分 3/4

25 φ32 1寸 1

（32） φ40 1寸2 11/4

40 φ50 1寸半 11/2

50 φ63 2寸 2

（65） φ75 2寸半 21/2

80 φ90 3寸 3

100 φ110 4寸 4

（125） φ140 5寸 5

注：带括号的管径不推荐使用。

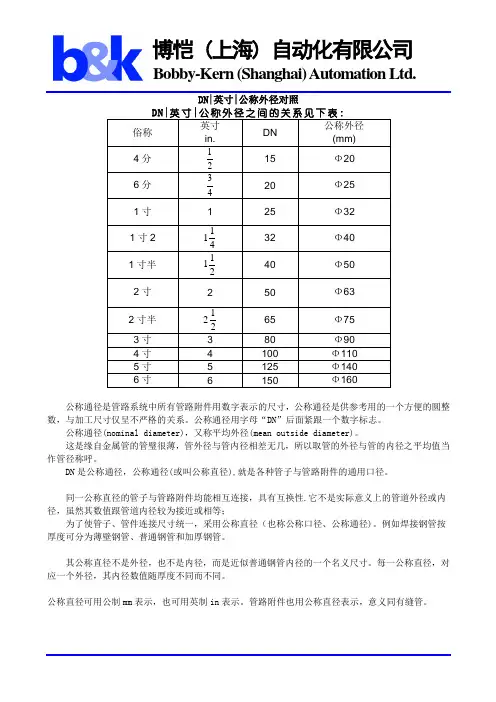

DN英寸公称外径对照

博恺 (上海) 自动化有限公司

Bobby-Kern (Shanghai) Automation Ltd.

DN|英寸|公称外径对照

DN|英寸|公称外径之间的关系见下表:

俗称英寸

in. DN 公称外径

(mm)

4分 21 15 Φ20

6分 43 20 Φ25

1寸 1 25 Φ32

1寸2 411 32 Φ40

1寸半 211 40 Φ50

2寸 2 50 Φ63

2寸半 212 65 Φ75

3寸 3 80 Φ90

4寸 4 100 Φ110

5寸 5 125 Φ140

6寸 6 150 Φ160

公称通径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；

为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。

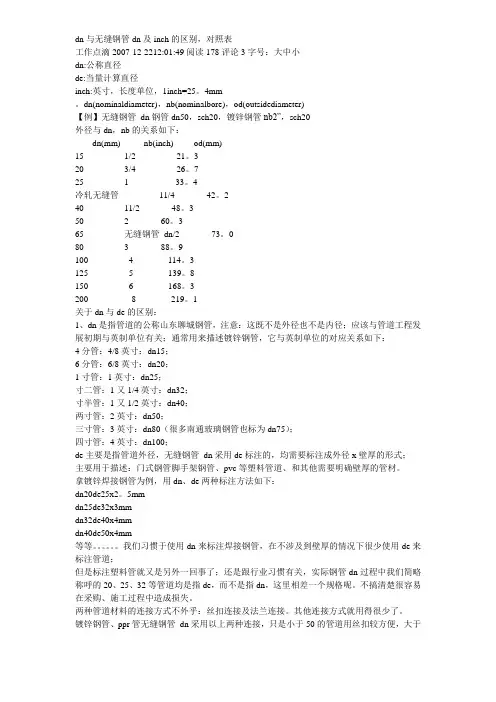

DN与无缝钢管DN及inch的区别,对照表

dn与无缝钢管dn及inch的区别，对照表

工作点滴2007-12-2212:01:49阅读178评论3字号：大中小

dn:公称直径

de:当量计算直径

inch:英寸，长度单位，1inch=25。4mm

。dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)

【例】无缝钢管 dn钢管dn50，sch20，镀锌钢管nb2”，sch20

外径与dn，nb的关系如下：

------dn(mm)--------nb(inch)-------od(mm)

15--------------1/2--------------21。3

20--------------3/4--------------26。7

25--------------1----------------33。4

冷轧无缝管--------------11/4-----------42。2

40--------------11/2-----------48。3

50--------------2-----------60。3

65--------------无缝钢管 dn/2-----------73。0

80--------------3-----------88。9

100--------------4------------114。3

125--------------5------------139。8

150--------------6------------168。3

200---------------8------------219。1

关于dn与de的区别：

1、dn是指管道的公称山东聊城钢管，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：

4分管：4/8英寸：dn15；

6分管：6/8英寸：dn20；
