VV YJV电力电缆规格解释

VV YJV电力电缆规格解释

电力电缆规格:

1.铜塑线（BV 双色BV ZRBV）软铜线（BVR 双色BVR ZRBVR）BX BXR 铝塑线（BLV）BLX NLYV 产品规格：0.75平方 1平方 2.5平方 4平方 10平方 16平方 25平方 35平方 50平方 70平方 95平方 120平方 150平方 185平方 240平方！

2.单芯连接用软线（RV ZRRV 双色RV）产品规格：0.3平方 0.4平方 0.5平方 0.75平方 1平方 2.5平方 4平方！

3.铜芯护套线（BVVB） 铝芯护套线（BLVVB）产品规格：2×1.5 2×2.5 2×4 2×6 3×1.5

3×2.5 3×4 3×6！

4.电话线（RVB）RVVB 双绞线（RVS) 花线（RXS）产品规格：2×0.3 2×0.5 2×0.75

2×1 2×1.5 2×2.5 ！

5.超五类网线（HSYV）产品规格：4×2×0.5 2×2×0.5

6.有线电视线（SYWV） 产品规格：75－5－1 75－5－2 75－7 75－9

7.多芯连接用软线（RVV）产品规格：1—16芯横截面：0.3平方 0.4平方 0.5平方 0.75平方 1平方 2.5平方 4平方 6平方！

8.屏蔽多芯连接用软线（RVVP）产品规格：1—16芯横截面：0.3平方 0.4平方 0.5平方 0.75平方 1平方 2.5平方！

9.聚氯乙烯绝缘电线电缆、橡皮绝缘电线电缆、电力电缆、控制电缆、电焊机电缆、矿用移动橡套软电缆、橡套软电缆!

产品名称： 聚氯乙烯绝缘聚氯乙烯护套电力电缆

产品类型： 电力电缆

产品简介

一：产品特点及用途

本产品适用于交流额定电压0.6/1KV动力装置及电力线路中传输电能用。

低烟无卤绝缘和护套电缆属于环保型电缆，适用于高层建筑、铁路等行业具有消防等特殊要求的场合。

二：产品执行标准

GB12706.1-91、GB12706.2-91等效采用IEC502标准

阻燃特性试验执行GB12666-90标准。 三：使用特性

使用特性 聚氯乙烯绝缘

额定电压 0.6/1

导体最高工作温度 70℃

短路温度(持续最长5s) ≤160℃

敷设时环境温度 ≥0℃(低于0℃需预热)

敷设时允许弯曲半径 单芯电缆 不小于电缆外径15倍

多芯电缆 不小于电缆外径10倍

阻燃特性 符合GB12666.5 A或B(IEC332-3)

四：基本型号及名称

表1

型号 产品名称

VV 聚氯乙烯绝缘聚氯乙烯护套电力电缆

VV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

VV32 聚氯乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆

ZR-VV 聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆

ZR-VV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆

ZR-VDVD 聚氯乙烯绝缘聚氯乙烯护套低烟低卤阻燃电力电缆

ZR-YDYD 低烟无卤聚烯烃绝缘和护套电力电缆

五：代号名称和含义

表2

代号 代号含义

阻燃特性

- 非阻燃 ZR 阻燃、分A、B、C三级

NH 耐火电缆

绝缘

V 聚氯乙烯

护套

V 聚氯乙烯

YD 低压无卤阻燃聚烯烃

VD 低烟低卤阻燃聚氯乙烯

铠装

2 双钢带铠装

3 细钢丝铠装

4 粗钢丝铠装

六：主要技术指标

1．成品电缆导体(R类)直流电阻(符合GB3956规定)见附录表1。

2．工频电压试验：交流50HZ3.5KV/5min不击穿

七：基本电缆规格及结构参数

1：0.6/1KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

交联聚乙烯绝缘电缆：(铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆（IEC60520-2-1997）（YJLV）)

一、生产标准：

本产品按GB1206、3-91、IEC60502-1997标准制造。

二、使用范围：

本产品使用于固定敷设在额定电压35kV及以下的电力传输和电力分配线路上。

三、使用特性：

1、工作温度：电缆导体最高额定工作温度为90℃。

2、过载温度：电缆短时过载最高温度不得超过130℃。

3、短路温度：电缆短路时，最高温度不得超过250℃。（最长持续时间不超过5秒）。

4、敷设温度：电缆敷设温度不低于0℃。低于0℃敷设时须预先加热。 5、弯曲半径：单芯电缆允许弯曲半径：20（电缆的实际外径+电缆导体的实际外径）±5%。

多芯电缆允许弯曲半径：15（电缆的实际外径+电缆导体的实际外径）±5%。

型号规格及用途：

型号 名称 用途

YJV 铜芯或铝芯交联聚乙烯绝缘氯乙烯护套电力电缆 适用于室内，隧道内和固定在托架上，管道中及直接埋地。

电缆可经受一定的敷设牵引力但不能承受机械外力作用。

YJV22、YJLV22 铜芯或铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 适用于地埋敷设。电缆能承受机械外力作用，但不能承受大的拉力。

YJV23、YJLV23 铜芯或铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 适用于埋地敷设。气候寒冷地带。电缆能承受机械外力作用，但不能承受大的拉力。

型号 芯数 额定电压KV

3.6/6～6/6 6/10～8.7/10 8.7/15～12/20 18/20～26/35

导体标称截面mm2

YJV、YJLV 1 25-630 25-630 35-630 50-630

YJV23、YJLV23 3 25-500 25-500 50-500 50-500

注：1、单芯电缆不允许敷设在磁性管道中。若用于交流系统、磁性管道、应用不锈钢带铠装。

2、单芯铠装电缆仅使用于直流。

合集下载

常用电缆规格型号表示方法

常用电缆规格型号表示方法

常用电缆、电线、网线等的表示方法（规格、型号）-电线电缆规格型号表

因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种，现就我知道常用的电

因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种，现就我知道常用的电缆、电线、网线、有线电视线的表示方法及用途作一简要归纳。

一、常用各种字母代表的含义： R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘 V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套

ZR—阻燃型

NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型

二：通用各种字母代表的含义： A:(聚)胺(脂),安(装),铝塑料护套(Alpeth) B:扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行 C:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式 D:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀 E:二(层),野(外),对称结构(代号),乙(丙橡皮)(EPR) F:(聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯(YF) G:钢,沟,改(性漆),管,高(压) H:合(金),环(氧漆),焊,花,通讯电缆(用途代号),H(H型,即分相屏蔽结构),寒 J:绞,加(强),加(厚),锯,局(用)

K:(真)空,卡(普隆),控制,铠装,空心. L:铝,炉,腊(克),沥(青),(防)雷,磷 M:棉(纱),麻,母(线),帽,膜 N:(自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火 O:同轴(结构代号) P:排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号) Q:牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯醇缩醛) R:软,人(造)丝,日用(用途代号),(耐)热(化). S:刷,丝,射频(用途代号),双,钢塑料护层(Stalpeth),低烟无卤阻燃护套 T:铜,梯,特,通,陶,电梯,探 U:矿,棉(指石棉),矿用(用途代号) V:(P)V(C)(聚氯乙烯) W:(地球)物(理),皱纹护套,无(磁性),(耐高)温,(野)外,石油(用途代号) X:橡(力缆),聚酰胺,橡(皮绝缘) Y:硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压 Z:(聚)酯,纸,(电)钻,中型,综(合) YJ:交联聚乙烯绝缘 P2:铜带屏蔽 ZRK:系列代号,表示阻燃型控制电缆

电缆符号及意义

电缆符号及意义

电缆符号及意义

电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?

都是电线的一些型号

B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。绝缘电线又称为布电线。

绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。

V就是PVC聚氯乙烯，也就是（塑料）

L就是铝芯的代码

T就是铜芯的代码（一般省略不写）

R就是(软)的意思，要做到软，就是增加导体根数

BV铜芯聚氯乙烯绝缘电线

BLV铝芯聚氯乙烯绝缘电线

BVR铜芯聚氯乙烯绝缘软电线

以上电线结构：导体+绝缘

拿2.5mm2为例：

BV是1根直径1.78mm和7根0.68两种

BLV是1根直径1.78mm

BVR是19根直径0.41mm

RV铜芯聚氯乙烯绝缘连接软电线

它比BVR更软，还是2.5是49根0.25mm铜丝

RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线

比RV多了一层塑料护套 另外：我们最常用的“护套线”

BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆

就是2根BV线，在+一层白色的护套

什么是护套线

护套线是指带有护套层的单芯或多芯电线，带护套的较安全。说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。护套线的可分为硬护套线和软护套线两种。根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。

YJV是什么电缆（YJV电缆含义）

【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆

Y----聚乙烯 J-----交联 V----聚氯乙烯护套

【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等

yjv是什么电缆

yjv是什么电缆

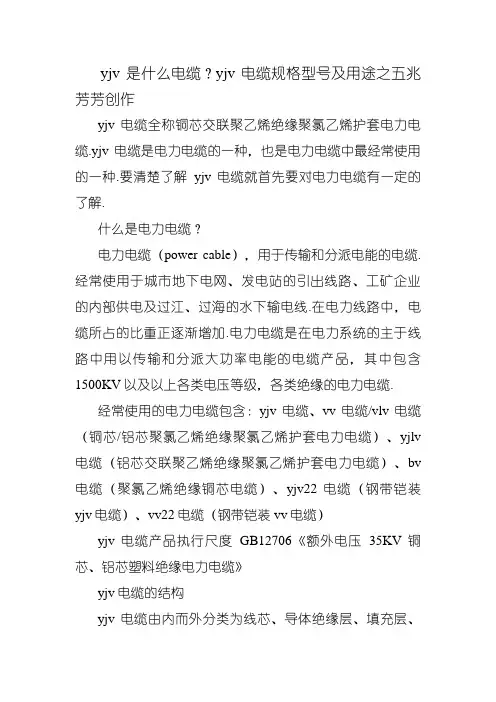

yjv是什么电缆？yjv电缆规格型号及用途之五兆芳芳创作
