35千伏以下电力电缆规格和型号

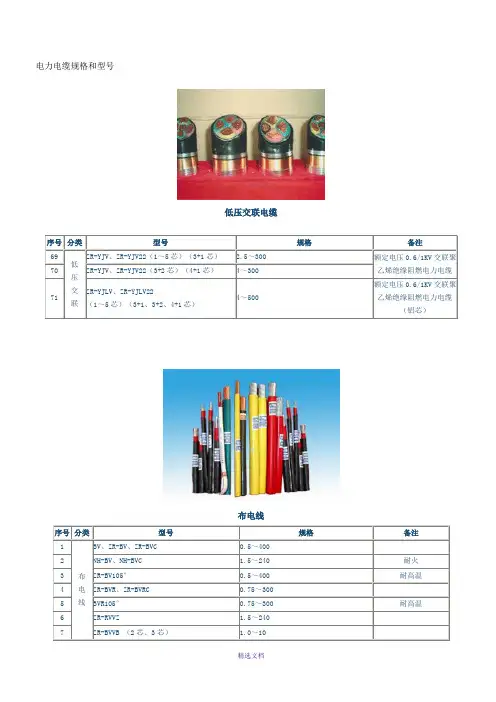

电力电缆规格和型号低压交联电缆布电线35千伏以下电力电缆规格和型号高压交联电缆（一）产品名称6~35KV交联聚乙烯绝缘电力电缆产品标准本产品按GB/T12706《额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。

适用范围本产品适用于工频额定电压3.6/6KV~26/35KV输配电线路作配送电能之用。

使用特性工频额定电压U0/U为3.6/6KV~26/35KV。

电缆导体的允许长期最高工作温度为90℃。

短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃。

电缆敷设时环境温度应不低于0℃。

电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。

高压电缆布电线橡套电缆控制电缆同轴电缆低烟无卤耐火电线电缆执行标准：该企业标准是参照GB/T5023-2008．GB/Tl2706-2008等标准制订的，其耐火特性符合GB/Tl9666类的要求。

电缆燃烧时有毒气体含量和烟密度试验符合GB／T17650.2-98和GB／T17651.2-98的规定．烟气毒性符合GBl32准安全级的要求。

适用范围：本产品适于电厂．化工，隧道，车站．高层建筑等关键部位的防火系统特别适用于应急电源与户内消防设备的供电线路．应急电源与火灾报警设备的供电线路，应急电源至信号灯的供电线路和应急电源至通风排烟设备的供电线路等使用特性1、导体长期工作温度为70℃、90℃2、电缆在750-850℃火焰条件下．可维持正常运行1.5小时以上．为B级耐火。

电缆在950-1000℃火焰条件下．可维持正常运行1.5小时以上，为A级耐火。

3、有毒气体含量和烟密度试验结果符合GB／T17650.2-98和GB／T17651.2-98规定4、烟气毒性符合GAl32准安全级的要求。

耐火电缆低烟无卤阻燃电线电缆目前在火灾事故中，因电线电缆所引起的电气火灾不容忽视，在火灾事故的死亡人数中，80%不是直接烧死的，而是由烟雾和毒气窒息而死的。

35KV及以下交联电力电缆技术参数
1.额定电压：35KV及以下电力电缆的额定电压一般是6KV、10KV、35KV，根据具体项目的需求选择。

2.导体材料：通常使用铜或铝作为导体材料，这两种材料都具有良好的导电性能和机械强度。

3.绝缘材料：35KV及以下电力电缆的绝缘层一般采用交联聚乙烯(XLPE)或交联聚氯乙烯(XLPE-C)。

这两种材料具有良好的耐热性、耐电击穿性和耐化学腐蚀性。

4.绝缘屏蔽层：为了降低电缆的电磁干扰和电场分布不均匀带来的电压梯度，35KV及以下电力电缆通常采用金属屏蔽层和绝缘层之间的半导体层来实现绝缘屏蔽。

5.装套材料：装套是为了保护电缆的绝缘层和绝缘屏蔽层而设置的，常用的装套材料有聚氯乙烯(PVC)、聚乙烯(PE)等。

6.电缆结构：35KV及以下电力电缆一般采用多芯结构，其芯数一般为1芯、2芯、3芯、4芯等。

每个芯的截面积根据具体电流负载大小进行设计。

7.防水性能：35KV及以下电力电缆通常需要具备一定的防水性能，以满足在埋地、水下或湿润环境中的使用需求。

常见的防水方式有充填线芯、铝塑带包覆等。

8.接头和终端：35KV及以下电力电缆的连接通常需要通过接头和终端来完成。

这些连接部件需要具备良好的电气性能和机械强度，以保证电缆线路的可靠运行。

总结起来，35KV及以下交联电力电缆的技术参数包括额定电压、导
体材料、绝缘材料、绝缘屏蔽层、装套材料、电缆结构、防水性能以及接
头和终端等。

这些参数的选择和设计对电缆的性能和可靠性均有重要影响，需要根据具体项目要求和电缆使用环境进行评估和选型。

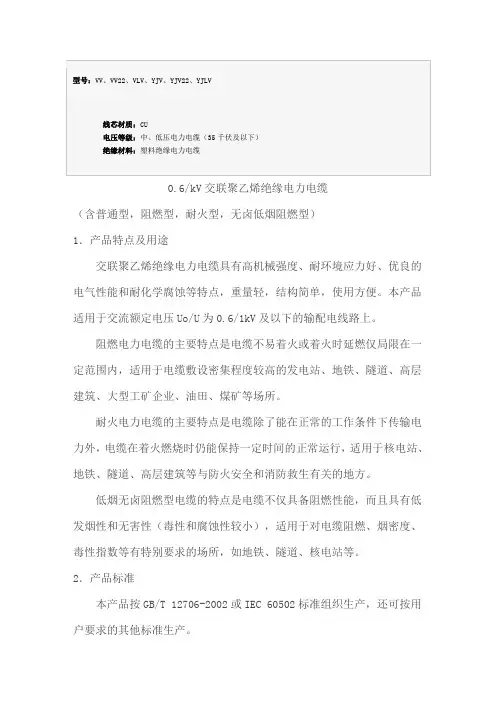

∙∙∙0.6/kV交联聚乙烯绝缘电力电缆（含普通型，阻燃型，耐火型，无卤低烟阻燃型）1．产品特点及用途交联聚乙烯绝缘电力电缆具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐蚀等特点，重量轻，结构简单，使用方便。

本产品适用于交流额定电压Uo/U为0.6/1kV及以下的输配电线路上。

阻燃电力电缆的主要特点是电缆不易着火或着火时延燃仅局限在一定范围内，适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。

耐火电力电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运行，适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。

低烟无卤阻燃型电缆的特点是电缆不仅具备阻燃性能，而且具有低发烟性和无害性（毒性和腐蚀性较小），适用于对电缆阻燃、烟密度、毒性指数等有特别要求的场所，如地铁、隧道、核电站等。

2．产品标准本产品按GB/T 12706-2002或IEC 60502标准组织生产，还可按用户要求的其他标准生产。

阻燃型电缆除按上述标准外，其阻燃性能按GB/T18380.3-2001标准规定分成A、B、C三种不同的阻燃类别，A级类别的阻燃性能最优，用户可根据需要选用。

耐火型电缆的耐火性能应符合GB/119216.21-2003。

无卤低烟阻燃型电缆按企业标准组织生产，阻燃性能按GB/T18380. 3-2001标准规定分为A、B、C种不同的阻燃类别，烟浓度通过GB/T176 51-1998规定的试验，PH值及导电率应符合GB/T17650.2-1998的规定。

3．产品型号普通型电缆型号YJV、YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆阻燃型电缆型号在普通型电力电缆型号前加ZA、ZB、ZC耐火型电缆型号在普通型电力电缆型号前加N无卤低烟型电缆型号WDZ-YJY、WDZ-YJLY-交联聚乙烯绝缘阻燃聚烯烃护套无卤电缆WDZ-YJY22、WDZ-YJLY22-交联聚乙烯绝缘钢带铠装阻燃聚烯烃护套无卤电缆WDZ-YJY32、WDZ-YJLY32-交联聚乙烯绝缘细钢丝铠装阻燃聚烯烃护套无卤电缆四、产品使用特性（1）额定电压Uo/U为0.6/1kV。

电力电缆的规格型号
电力电缆的规格型号根据其用途、电压等不同而有所区别，以下为常见的电力电缆规格型号：
1. 低压电缆：一般用于0.6/1kV及以下的电压等级，常见的规格型号有BV、RVV、VV、VVR、YJV、YJLV等。

2. 中压电缆：一般用于1kV至35kV的电压等级，常见的规格型号有YJV22、YJY23、ZR-YJV、ZR-YJLV等。

3. 高压电缆：一般用于110kV及以上的电压等级，常见的规格型号有BGYJ、BGTYJ、通用型高压电缆等。

4. 张力电缆：主要用于在电力输电线路上起到张力支撑作用，常见的规格型号有GX、GYX、ZTLY等。

5. 防火电缆：一般用于高层建筑、地铁、火车站等公共场所，常见的规格型号有NH-YJV、ZR-NH-YJV等。

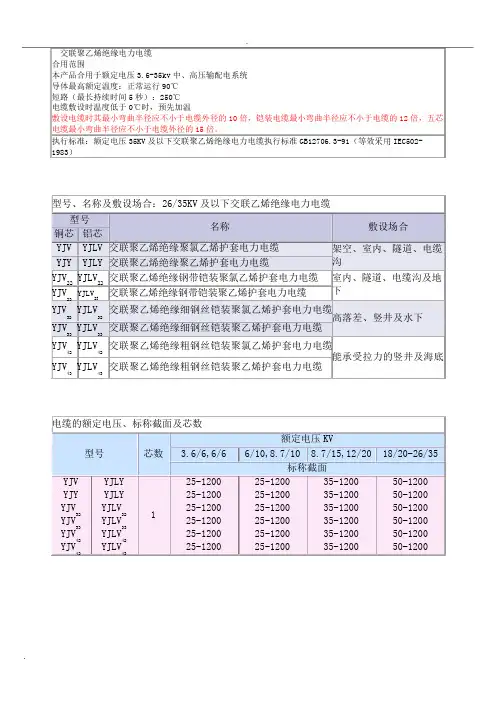

交联聚乙烯绝缘电力电缆 合用范围本产品合用于额定电压3.6-35kv 中、高压输配电系统 导体最高额定温度：正常运行90℃ 短路（最长持续时间5秒）：250℃ 电缆敷设时温度低于0℃时，预先加温敷设电缆时其最小弯曲半径应不小于电缆外径的10倍，铠装电缆最小弯曲半径应不小于电缆的12倍，五芯电缆最小弯曲半径应不小于电缆外径的15倍。

执行标准：额定电压35KV 及以下交联聚乙烯绝缘电力电缆执行标准GB12706.3-91（等效采用IEC502-1983）型号、名称及敷设场合：26/35KV 及以下交联乙烯绝缘电力电缆 型号名称敷设场合铜芯 铝芯YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 架空、室内、隧道、电缆沟YJY YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆YJV 22 YJLV 22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 室内、隧道、电缆沟及地下YJV 23YJLV 23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV 32 YJLV 32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆高落差、竖井及水下 YJV 33YJLV 33交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆YJV 42 YJLV 42交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆能承受拉力的竖井及海底YJV 43YJLV 43交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆电缆的额定电压、标称截面及芯数型号 芯数 额定电压KV3.6/6,6/6 6/10,8.7/10 8.7/15,12/20 18/20-26/35标称截面YJV YJY YJV 32 YJV 33 YJV 42 YJV 43YJLY YJLY YJLV 32YJLV 33YJLV 42YJLV 43125-1200 25-1200 25-1200 25-1200 25-1200 25-120025-1200 25-1200 25-1200 25-1200 25-1200 25-1200 35-1200 35-1200 35-1200 35-1200 35-1200 35-1200 50-1200 50-1200 50-1200 50-1200 50-1200 50-1200YJV YJY YJV 22 YJV 23 YJV 32 YJV 33 YJV 42 YJV 43YJLV YJLY YJLV 22YJLV 23YJLV 32YJLV 33YJLV 42YJLV 43325-300 25-300 25-300 25-300 25-333 25-300 25-300 25-300 25-300 25-300 25-300 25-300 25-300 25-300 25-300 25-300 35-300 35-300 35-300 35-300 35-300 35-300 35-300 35-300 - - - - - - - -单芯交联聚乙烯绝缘电力电缆 3.6/6KV标称 截面 mm 2 导体 直径 mm 绝缘 厚度 mm 电缆近 似外径 mm 电缆近 似分量 kg/km电缆近 似外径 mm 电缆近 似分量 kg/km 电缆近 似外径 mm 电缆近 似分量 kg/km YJV YJYYJLVYJLYYJV 32YJY 33YJLV 32YJLY 33YJV 42YJY 43YJLV 42YJLY 4325 6.0 2.5 19 576 42123 1229 1070 28 2222 206335 7.1 2.5 20 695 479 24 1389 1161 29 2479 2251 50 8.4 2.5 21 860 550 26 1613 1316 31 2719 2421 70 10.0 2.5 23 1081 648 28 1913 1481 33 3019 2677 95 11.7 2.5 24 1350 762 30 2343 1725 34 3548 2930 120 13.1 2.5 26 1640 897 32 2793 1987 37 4092 3286 150 14.6 2.5 27 1947 1019 34 3266 2290 41 5276 4299 185 16.2 2.5 29 2302 1156 36 3741 2568 42 5764 4594 240 18.4 2.6 32 2886 1400 39 4518 2991 45 6650 5123 300 20.6 2.8 34 3483 1626 42 5476 3492 48 7680 5697 400 23.8 3.0 38 4477 2001 46 6681 4199 52 8927 6445 500 26.6 3.2 41 5452 2357 51 8007 4921 56 10467 7382 630 30.0 3.2 45 6793 2901 54 9484 5592 62 13246 9354 800 34.0 3.2 50 8278 3598 60 11282 6602 67 15370 10691 1000 38.2 3.2 52 10439 4246 61 13488 7795 69 17690 11497 1200 42.03.26012946 519469164968744762226914517注：电缆近似分量为聚氯乙烯护套电缆分量三芯交联聚乙烯绝缘电力电缆 3.6/6KV标称 截面 mm 2 导体 直径 mm 绝缘 厚度 mm 电缆近 似外径 mm 电缆近 似分量 kg/km 电缆近 似外径 mm 电缆近 似分量 kg/km 电缆近 似外径 mm 电缆近 似分量 kg/km 电缆近 似外径 mm 电缆近似分量 kg/km YJV YJY YJLV YJLY YJV 32 YJV 33YJLY 32 YJLY 33YJV 32 YJV 33YJLV 32 YJLV 33YJV 42 YJV43YJLV 42YJLV 4325 6.0 2.5 36 1715 1236 41 2610 2131 42 3377 2893 46 4887 4404 35 7.1 2.5 38 2117 1431 43 3206 2520 45 4227 3535 48 5507 481550 8.4 2.5 41 2559 1631 46 3580 2685 48 4915 4010 51 6193 5288 70 10.0 2.5 45 3320 2022 50 4437 3138 53 6028 4717 58 8344 7033 95 11.7 2.5 49 4404 2544 54 5592 3731 57 7355 5478 61 9730 7859 120 13.1 2.5 55 5511 3086 59 6815 4390 62 8894 6447 67 11373 8926 150 14.6 2.5 58 6452 3514 63 7838 4901 66 10204 7240 70 12717 9753 185 16.2 2.5 62 7508 3983 67 8980 5455 70 11523 7966 76 15588 12032 240 18.4 2.6 68 9403 4808 73 11065 6470 76 14024 9387 82 18195 16558 300 20.6 2.87311767 57997913601 76348216649 106298821352 15331单芯交联聚乙烯绝缘电力电缆 6/6 6/10KV 标称 截面 mm 2 导体 直径 mm 绝缘 厚度 mm 电缆近 似外径 mm 电缆近 似分量 kg/km电缆近 似外径 mm 电缆近 似分量 kg/km电缆近 似外径 mm 电缆近 似分量 kg/kmYJV YJYYJLVYJLYYJV 32YJV 33YJLV 32YJLV 33YJV 42YJV 43YJLV 42YJLV 4325 6.0 3.4 20 586 42625 1356 1197 30 2534 2375 35 7.1 3.4 21 710 483 26 1568 1294 31 2807 2529 50 8.4 3.4 22 845 547 27 1701 1403 33 3002 2705 70 10.0 3.4 24 1083 651 29 2022 1583 35 3400 2968 95 11.7 3.4 25 1393 774 31 2399 1780 36 3847 3228 120 13.1 3.4 27 1740 934 34 3085 2279 39 4400 3593 150 14.6 3.4 29 2029 1053 36 3448 2472 40 4844 3867 185 16.2 3.4 31 2367 1195 38 3864 2693 42 5307 4135 240 18.4 3.4 33 2952 1425 40 4538 3011 47 6439 4912 300 20.6 3.4 35 3675 1692 42 5380 3397 49 7880 5897 400 23.8 3.4 39 4529 2041 47 6812 4080 53 9101 6619 500 26.6 3.4 43 5561 2476 51 8097 4994 57 10560 7474 630 30.0 3.4 47 6875 2984 55 9591 5700 61 12263 8372 800 34.0 3.4 52 8344 3664 60 11370 6690 68 15487 10807 1000 38.2 3.4 56 10596 4403 65 13904 7712 72 18333 12140 1200 42.03.46012976 52246916556 8804 7721313 13560注：电缆近似分量为聚氯乙烯护套电缆分量三芯交联聚乙烯绝缘电力电缆6/6 6/10KV标称 截面 mm 2 导体 直径 mm 绝缘 厚度 mm 电缆近 似外径 mm 电缆近 似分量 kg/km 电缆近 似外径 mm 电缆近 似分量 kg/km 电缆近 似外径 mm 电缆近 似分量 kg/km 电缆近 似外径 mm 电缆近似分量 kg/km YJV YJY YJLV YJLY YJV 22 YJY 23YJLV 22 YJLY 23YJV 32 YJY 33YJLV 32 YJLY 33YJV 42 YJY43YJLV 42YJLY 4325 6.0 3.4 40 1951 1472 45 2949 2470 47 3972 3521 50 5517 5034 35 7.1 3.4 42 2368 1682 47 3422 2736 49 4686 4055 52 6097 5404 50 8.4 3.4 45 2822 1928 50 3954 3059 52 5387 4485 56 6212 55207010.0 3.45037102410544825352657649152286083767064 9511.7 3.45447202880596005414460774360306394247846 12013.1 3.459585334276472804854678732656872113529902 15014.6 3.4636812387567832453866999827277751360910645 18516.2 3.46776204392729554602975112917954811646912912 24018.4 3.4729774517876115226926801478410147861918014543 30020.6 3.47712114614782140628095851749011469922220616185注：电缆近似分量为聚氯乙烯护套电缆分量单芯交联聚乙烯绝缘电力电缆 8.7/10 8.7/15KV标称 截面 mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似分量kg/km电缆近似外径mm电缆近似分量kg/km电缆近似外径mm电缆近似分量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLY32YJLY33YJV42YJV43YJLV42YJLV4325 6.0 4.5 22 665 506 28 1496 1337 33 2788 2629 35 7.1 4.5 23 794 566 29 1722 1444 34 3050 2772 50 8.4 4.5 24 931 634 30 1858 1560 35 3261 2964 70 10.0 4.5 26 1175 743 32 2176 1744 37 3649 3217 95 11.7 4.5 27 1490 872 34 2804 2186 39 4115 3496 120 13.1 4.5 30 1857 1051 37 3259 2353 41 4673 3867 150 14.6 4.5 31 2152 1176 38 3641 2665 43 5104 4127 185 16.2 4.5 33 2496 1325 40 4044 2873 45 5588 4417 240 18.4 4.5 35 3077 1550 42 4742 3214 47 6375 4848 300 20.6 4.5 38 3817 1834 47 6017 4034 49 7320 5337 400 23.8 4.5 41 4669 2187 50 7079 4597 53 8492 6010 500 26.6 4.5 45 5615 2529 54 8329 5243 58 10362 7277 630 30.0 4.5 49 6898 3006 57 9849 5958 62 12053 8160 800 34.0 4.5 54 8518 3838 63 11671 6991 67 14050 9369 1000 38.2 4.5 61 10849 4656 67 14230 8038 72 16815 10622 1200 42.0 4.5 65 13321 5282 74 17063 9311 78 19883 12131 注：电缆近似分量为聚氯乙烯护套电缆分量三芯交联聚乙烯绝缘电力电缆 8.7/10 8.7/15KV标称 截面 mm2导体直径mm绝缘厚度mm电缆近似外径电缆近似分量kg/km电缆近似外径电缆近似分量kg/km电缆近似外径电缆近似分量kg/km电缆近似外径电缆近似分量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLV32YJLV33YJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV43mm mm mm mm25 6.0 4.5 46 2380 1901 50 3406 2929 52 4745 4262 55 6203 571935 7.1 4.5 49 2818 2132 53 3896 3210 54 5381 4589 59 6824 613250 8.4 4.5 52 3299 2405 56 4441 3547 59 5935 5030 61 8195 72917010.0 4.5 56 4117 2881 59 5432 4042 62 6942 5631 65 8713 74019511.7 4.5 59 5155 3294 64 6557 4697 66 8230 6352 69 10085 8208120 13.1 4.5 64 6317 3892 69 7896 5471 71 9715 7268 74 11720 9273 150 14.6 4.5 68 7303 4366 73 8971 6033 76 11692 8728 78 12915 9951 185 16.2 4.5 72 8405 4880 76 10179 6654 80 13234 9677 82 14487 10931 240 18.4 4.5 77 10323 5728 82 12272 7676 85 15496 10859 87 16828 12231 300 20.6 4.5 82 12658 6691 88 15673 9706 90 18234 12213 92 19689 13668 400 23.8 4.5 88 15170 7944 95 19371 12145 96 21660 14434 97 23225 15999 500 26.6 4.5 94 17916 8883 103 23325 14292 101 25428 16395 103 27441 18408单芯交联聚乙烯绝缘电力电缆 12/20KV标称 截面 mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似分量kg/km电缆近似外径mm电缆近似分量kg/km电缆近似外径mm电缆近似分量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4335 7.1 5.5 25 879 651 31 1869 1641 36 3312 3084 50 8.4 5.5 26 1032 734 33 2292 1995 38 3407 3109 70 10.0 5.5 28 1281 849 35 2632 2200 39 3974 3542 95 11.7 5.5 30 1616 996 37 3025 2407 41 4447 3829 120 13.1 5.5 32 1954 1148 39 3462 2656 43 4940 4134 150 14.6 5.5 34 2267 1291 41 3850 2874 45 5394 4417 185 16.2 5.5 35 2602 1431 42 4258 3087 47 5911 4739 240 18.4 5.5 38 3205 1678 46 5394 3867 49 6907 5380 300 20.6 5.5 40 3614 1970 48 5928 4284 51 7292 5648 400 23.8 5.5 44 4817 2335 52 6120 4841 55 7587 6308 500 26.6 5.5 47 5868 2784 56 8589 5504 59 10160 7074 630 30.0 5.5 51 7179 3289 60 10137 6246 63 11822 7931 800 34.0 5.5 56 8707 4027 65 11977 7296 68 13813 9133 1000 38.2 5.5 63 11058 4866 73 15580 9387 75 16754 10561 1200 42.0 5.5 67 13459 5708 77 18323 10572 79 19535 11784 注：电缆近似分量为聚氯乙烯护套电缆分量三芯交联聚乙烯绝缘电力电缆 12/20KV标称 截面 mm 2 导体 直径 mm 绝缘 厚度 mm 电缆近 似外径 mm 电缆近 似分量 kg/km 电缆近 似外径 mm 电缆近 似分量 kg/km 电缆近 似外径 mm 电缆近 似分量 kg/km 电缆近 似外径 mm 电缆近似分量 kg/km YJV YJY YJLV YJLY YJV 22 YJV 23YJLV 22 YJLV 23YJV 32 YJV 33YJLV 32 YJLV 33YJV 42 YJV43YJLV 42YJLV 4335 7.1 5.5 53 3168 2482 58 4465 3779 61 6048 5362 64 7783 7097 50 8.4 5.5 56 3676 2782 61 5072 4178 67 6702 5808 67 8522 7628 70 10.0 5.5 60 4514 3215 65 6005 4705 69 7804 6504 72 9742 8442 95 11.7 5.5 63 5572 3711 69 7210 5349 75 10114 8254 76 11282 9422 120 13.1 5.5 68 6695 4239 74 8547 6121 79 11510 9084 82 12776 10350 150 14.6 5.5 71 7764 4826 77 10426 7488 83 12805 9867 84 14133 11196 185 16.2 5.5 75 8914 5389 81 11716 8191 87 14249 10724 88 15605 12080 240 18.4 5.5 80 10879 6284 88 14117 9521 92 16574 11978 94 18052 13456 300 20.6 5.5 85 13328 7361 93 16762 10795 97 19321 13354 99 20884 14917 注：电缆近似分量为聚氯乙烯护套电缆分量单芯交联聚乙烯绝缘电力电缆 18/20KV标称 截面 mm 2 导体 直径 mm 绝缘 厚度 mm 电缆近 似外径 mm 电缆近 似分量 kg/km 电缆近 似外径 mm 电缆近 似分量 kg/km 电缆近 似外径 mm 电缆近似分量 kg/km YJV YJY YJLV YJLY YJV 32 YJV 33YJLV 32 YJLV 33YJV 42 YJV43YJLV 42YJLV 4350 8.4 8.0 33 1310 1012 39 2831 2533 43 4339 4041 70 10.0 8.0 34 1587 1155 41 3188 2756 45 4747 4315 95 11.7 8.0 36 1936 1317 43 3593 2974 47 5236 4618 120 13.1 8.0 37 2264 1458 45 4431 3625 49 5716 4910 150 14.6 8.0 39 2567 1600 47 4851 3875 50 6185 5209 185 16.2 8.0 41 2941 1769 49 5288 4117 52 6670 5499 240 18.4 8.0 43 3563 2036 51 6064 4537 55 7519 5992 300 20.6 8.0 45 4312 2329 54 6959 4976 57 8481 6497 400 23.8 8.0 49 5211 2730 57 8053 5571 61 9677 7196 500 26.6 8.0 53 6319 3234 61 9346 6260 64 11079 7993 630 30.0 8.0 56 7657 3765 65 10938 7046 68 12780 8889 800 34.0 8.0 61 9204 4524 70 12797 8117 74 14770 10110 1000 38.2 8.0 68 11636 5443 79 16556 10363 81 17821 11628 1200 42.0 8.0 72 14070 6318 83 19306 11554 85 20640 12888 注：电缆近似分量为聚氯乙烯护套电缆分量分量有问题三芯交联聚乙烯绝缘电力电缆21/35KV标称 截面 mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似分量kg/km电缆近似外径mm电缆近似分量kg/km电缆近似外径mm电缆近似分量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLY32YJLY33YJV42YJV43YJLV42YJLV4350 8.4 9.3 35 1409 1192 42 3150 2852 47 4621 4320 70 10.0 9.3 38 1777 1345 43 3925 3493 49 5046 4615 95 11.7 9.3 39 2119 1501 47 4393 3775 50 5537 4919 120 13.1 9.3 40 2470 1664 49 4809 4001 52 5985 5179 150 14.6 9.3 42 2790 1813 51 5263 4287 54 6472 5496 185 16.2 9.3 44 3164 1992 52 5709 4538 56 6979 5808 240 18.4 9.3 46 3798 2271 55 6471 4943 58 7772 6245 300 20.6 9.3 48 4558 2575 57 7408 5425 60 8751 6767 400 23.8 9.3 52 5463 2981 60 8454 5972 63 9864 7383 500 26.6 9.3 56 6596 3510 65 9854 6758 68 11346 8260 630 30.0 9.3 60 7950 4059 69 11441 7549 72 12996 9104 800 34.0 9.3 64 9429 4749 74 14090 9410 76 14818 10137 1000 38.2 9.3 70 11864 5671 82 16649 10456 83 17777 11584 1200 42.0 9.3 75 14312 6560 85 19752 12001 87 20558 12806 注：电缆近似分量为聚氯乙烯护套电缆分量单芯交联聚乙烯绝缘电力电缆 26/35KV标称 截面 mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似分量kg/km电缆近似外径mm电缆近似分量kg/km电缆近似外径mm电缆近似分量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4350 8.4 10.5 38 1635 1356 46 3831 3501 50 5157 4887 70 10.0 10.5 40 1948 1516 48 4251 3819 51 5609 5177 95 11.7 10.5 41 2294 1676 50 4706 4088 53 6113 5495 120 13.1 10.5 43 2655 1849 51 5056 4350 55 6614 5808 150 14.6 10.5 44 2975 1999 54 5594 4617 56 7097 6121 185 16.2 10.5 46 3362 2191 56 6046 4874 58 7597 6426 240 18.4 10.5 49 4006 2479 58 6848 5320 61 8472 6945 300 20.6 10.5 51 4852 2868 60 7841 5858 63 9532 7549 400 23.8 10.5 55 4700 3218 63 8886 6404 67 10680 8198 500 26.6 10.5 60 6857 3771 69 10349 7262 72 12289 9201 630 30.0 10.5 62 8214 4323 71 11845 7954 74 13258 9366 800 34.0 10.5 68 9710 5030 77 14546 9866 79 15658 11008 1000 38.2 10.5 71 12059 5866 82 17210 11017 84 18523 12331 1200 42.0 10.5 77 14635 6883 88 20250 12499 90 21668 13916 注：电缆近似分量为聚氯乙烯护套电缆分量三芯交联聚乙烯绝缘电力电缆 26/35KV 标称 截面 mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似分量kg/km电缆近似外径mm电缆近似分量kg/km电缆近似外径mm电缆近似分量kg/km电缆近似外径mm电缆近似分量kg/kmYJVYJYYJLVYJLYYJV22YJV23YJLY22YJLY23YJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4350 8.4 10.5 84 5555 4651 91 8766 7863 95 11549 10691 98 14878 13974 70 10.0 10.5 87 6367 5103 95 9795 8530 98 12749 11485 102 16173 14908 95 11.7 10.5 91 7343 5626 99 10948 9232 102 13979 12263 106 17122 15406 120 13.1 10.5 94 8236 6068 102 12084 9916 105 15335 13167 110 18786 16618 150 14.6 10.5 98 9323 6613 106 13271 10561 109 16702 13992 113 20434 17724 185 16.2 10.5 101 10246 6904 110 14387 11045 113 17934 14592 117 21818 18476 240 18.4 10.5 106 12431 8090 115 16770 12428 118 20473 16131 123 25546 21204 300 20.6 10.5 111 14009 8589 120 18604 13184 123 22454 17034 128 27685 22265 400 23.8 10.5 118 17169 9943 127 22107 14882 130 26195 18969 136 32036 24810 500 26.6 10.5 120 20388 11355 134 25642 16609 137 29918 20885 143 37194 28161 注：电缆近似分量为聚氯乙烯护套电缆分量主要技术性能序号 技术性能额定电压Uo/U(kv)3.6/66/66/108.7/108.7/1512/2018/2021/3526/351 线芯直流电阻 见下表2 局部放电试验（pc)1.5Uo 10 53 工频5min耐压试验（kv) 11 15 22 30 45 53 654 4h工频试验(kv) 14.4 24 34.8 48 72 84 1045 热延伸试验：载荷下最大伸长率冷却后最大永久伸长率175156 热冲击试验(加热到比长期工作温度高5o C)（+10次）kv60 75 95 125 170 200 2507 其它试验 见GB12706-911.铜或者铝导电线芯2.半导电内屏蔽交联聚乙烯绝缘3.半导电外屏蔽4.金属铜带屏蔽5.填充6.内衬层7.钢带铠装8.聚氯乙烯护套 1.铜或者铝导电线芯2.半导电内屏蔽3.交联聚乙烯绝缘4.半导电外屏蔽5.金属铜带屏蔽6.内衬层7.钢丝铠装8.铜丝9.聚氯乙烯护套6/10kv三芯交联聚乙烯绝缘电力电缆21/35kv单芯交联聚乙烯绝缘电力电缆线芯直流电阻20o C时直流电阻不大于(Ohm/km) 标称截面mm225 35 50 70 95 120 150 185 Cu 0.727 0.524 0.387 0.268 0.193 0.153 0.124 0.0991 Al 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.16420o C时直流电阻不大于(Ohm/km) 标称截面mm2240 300 400 500 630 800 1000 1200 Cu 0.0754 0.0601 0.0470 0.0366 0.0283 0.0221 0.0176 0.0151Al 0.125 0.100 0.0778 0.0605 0.0489 0.0367 0.0291 0.0247电缆的额定载流量3.6/6-12/20KV单芯交联聚乙烯绝缘电力电缆连续负荷载流量(A)型号 YJV YJLV YJY YJLV罗列方式 三角形（相互接触） 扁平形（相邻间距等于电缆外径）标称截面mm2敷设方式 敷设方式在空气中 直埋土壤中 在空气中 直埋土壤中 Cu Al Cu Al Cu Al Cu Al25 140 110 150 115 165 130 160 120 35 170 135 180 135 205 155 190 145 50 205 160 215 160 245 190 225 175 70 260 200 265 200 305 235 275 215 95 315 245 315 240 370 290 330 255 120 360 280 360 270 430 335 375 290 150 410 320 405 305 490 380 425 330 185 470 365 455 345 560 435 480 370 240 555 435 530 400 335 515 555 435 300 640 500 595 455 765 595 630 490 400 745 585 680 520 890 895 725 565 500 855 680 765 595 1030 810 825 650 630 980 790 860 680 1190 950 940 745 800 1100 910 950 765 1370 1100 1050 850 1000 1230 1030 1040 850 1540 1260 1170 950 1200 1320 1120 1100 910 1670 1380 1250 104018/20-26/35KV单芯交联聚乙烯绝缘电力电缆连续负荷载流量（A）型号 YJV YJLV YJY YJLV罗列方式 三角形（相互接触） 扁平形（相邻间距等于电缆外径）标称截面mm2敷设方式 敷设方式在空气中 直埋土壤中 在空气中 直埋土壤中 Cu Al Cu Al Cu Al Cu Al50 220 170 215 165 245 190 225 17570 270 210 265 200 305 235 275 21595 330 255 315 240 370 285 330 255120 375 290 360 270 425 330 375 290 150 425 330 400 305 485 375 420 325 185 485 380 455 345 555 430 475 370 240 560 435 525 400 650 505 555 430 300 650 510 595 455 745 580 630 490 400 760 595 680 525 870 680 720 565 500 875 690 775 600 1000 790 825 645 630 1000 800 875 685 1160 920 940 740 800 1130 920 970 770 1330 1060 1060 845 1000 1250 1040 1060 860 1490 1210 1170 950 1200 1350 1130 1120 920 1620 1340 1280 1030不同温度下的载流量修正系数导体工作温度o C环境温度o C（空气中）10 15 20 25 30 35 40 45 5060 1.58 1.50 1.41 1.32 1.22 1.11 1.00 0.86 0.7365 1.48 1.41 1.34 1.26 1.18 1.09 1.00 0.89 0.7770 1.41 1.35 1.29 1.22 1.15 1.08 1.00 0.91 0.8180 1.32 1.27 1.22 1.17 1.11 1.06 1.00 0.93 0.8690 1.26 1.22 1.18 1.14 1.09 1.04 1.00 0.94 0.89105 1.22 1.19 1.15 1.11 1.08 1.04 1.00 0.95 0.91 不同环境温度下的载流量修正系数导体工作温度o C环境温度o C（土壤中）10 15 20 25 30 3560 1.20 1.13 1.07 1.00 0.93 0.85 65 1.17 1.12 1.06 1.00 0.94 0.87 70 1.15 1.11 1.05 1.00 0.94 0.88 80 1.13 1.09 1.04 1.00 0.95 0.90901.11 1.07 1.04 1.00 0.96 0.92不同土壤热阻系数下的载流量修正系数电压 (kv) 截面 mm 2 土壤热阻系数：PT（k-m/w) 0.81.0 1.2 1.5 353.6/6-6/6 <=35 50-150 >=185 1.061.081.09 1.00 1.00 1.00 0.95 0.94 0.93 0.88 0.87 0.85 0.80 0.77 0.76 6/10-12/15 <=35 50-150 >=185 1.051.061.07 1.00 1.00 1.00 0.95 0.94 0.93 0.89 0.88 0.86 0.80 0.79 0.77 12/20-26/35<=95 >=120 1.051.06 1.00 1.00 0.95 0.94 0.90 0.830.82 0.80聚氯乙烯绝缘电力电缆本产品合用于固定敷设在交流50HZ 额定电压1000V 及以下的输配电路线上。

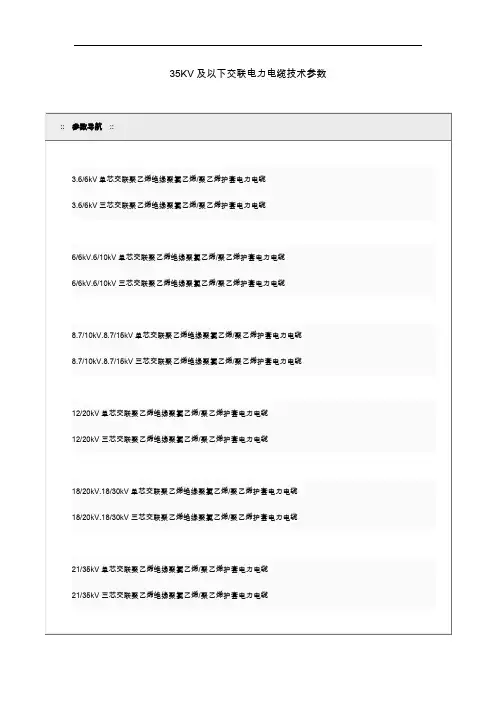

35KV及以下交联电力电缆技术参数3.6/6kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）3.6/6kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）[返回]6/6kV.6/10kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）6/6kV.6/10kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）8.7/10kV.8.7/15kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）8.7/10kV.8.7/15kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）12/20kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）12/20kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）18/20kV.18/30kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）18/20kV.18/30kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）21/35kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）21/35kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）26/35kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）26/35kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）3.6/6kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）3.6/6kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）6/6kV.6/10kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）6/6kV.6/10kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）8.7/10kV.8.7/15kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）8.7/10kV.8.7/15kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）12/20kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）12/20kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）18/20kV.18/30kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）18/20kV.18/30kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）21/35kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）21/35kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）26/35kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）26/35kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）3.6/6kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）3.6/6kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）6/6kV.6/10kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）6/6kV.6/10kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）8.7/10kV.8.7/15kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）8.7/10kV.8.7/15kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）12/20kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）12/20kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）18/20kV.18/30kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）18/20kV.18/30kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）21/35kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）21/35kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）26/35kV单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）26/35kV三芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆（YJV YJLV YJY YJLY）。

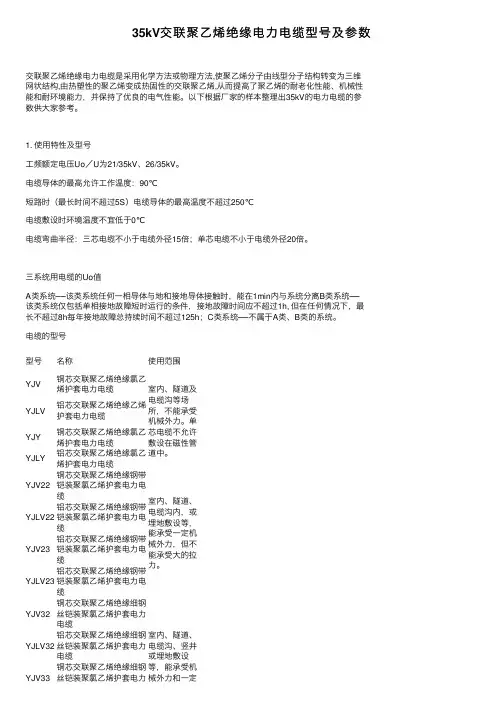

35kV 交联聚⼄烯绝缘电⼒电缆型号及参数交联聚⼄烯绝缘电⼒电缆是采⽤化学⽅法或物理⽅法,使聚⼄烯分⼦由线型分⼦结构转变为三维⽹状结构,由热塑性的聚⼄烯变成热固性的交联聚⼄烯,从⽽提⾼了聚⼄烯的耐⽼化性能、机械性能和耐环境能⼒，并保持了优良的电⽓性能。

以下根据⼚家的样本整理出35kV 的电⼒电缆的参数供⼤家参考。

1. 使⽤特性及型号⼯频额定电压Uo ／U 为21/35kV 、26/35kV 。

电缆导体的最⾼允许⼯作温度：90℃短路时（最长时间不超过5S ）电缆导体的最⾼温度不超过250℃电缆敷设时环境温度不宜低于0℃电缆弯曲半径：三芯电缆不⼩于电缆外径15倍；单芯电缆不⼩于电缆外径20倍。

三系统⽤电缆的Uo 值A 类系统──该类系统任何⼀相导体与地和接地导体接触时，能在1min 内与系统分离B 类系统──该类系统仅包括单相接地故障短时运⾏的条件，接地故障时间应不超过1h, 但在任何情况下，最长不超过8h 每年接地故障总持续时间不超过125h ；C 类系统──不属于A 类、B 类的系统。

电缆的型号型号名称使⽤范围YJV 铜芯交联聚⼄烯绝缘氯⼄烯护套电⼒电缆室内、隧道及电缆沟等场所，不能承受机械外⼒。

单芯电缆不允许敷设在磁性管道中。

YJLV 铝芯交联聚⼄烯绝缘⼄烯护套电⼒电缆YJY 铜芯交联聚⼄烯绝缘氯⼄烯护套电⼒电缆YJLY 铝芯交联聚⼄烯绝缘氯⼄烯护套电⼒电缆YJV22铜芯交联聚⼄烯绝缘钢带铠装聚氯⼄烯护套电⼒电缆室内、隧道、电缆沟内，或埋地敷设等，能承受⼀定机械外⼒，但不能承受⼤的拉⼒。

YJLV22铝芯交联聚⼄烯绝缘钢带铠装聚氯⼄烯护套电⼒电缆YJV23铝芯交联聚⼄烯绝缘钢带铠装聚氯⼄烯护套电⼒电缆YJLV23铝芯交联聚⼄烯绝缘钢带铠装聚氯⼄烯护套电⼒电缆YJV32铜芯交联聚⼄烯绝缘细钢丝铠装聚氯⼄烯护套电⼒电缆室内、隧道、电缆沟、竖井或埋地敷设等，能承受机械外⼒和⼀定YJLV32铝芯交联聚⼄烯绝缘细钢丝铠装聚氯⼄烯护套电⼒电缆YJV33铜芯交联聚⼄烯绝缘细钢丝铠装聚氯⼄烯护套电⼒电缆的拉⼒。

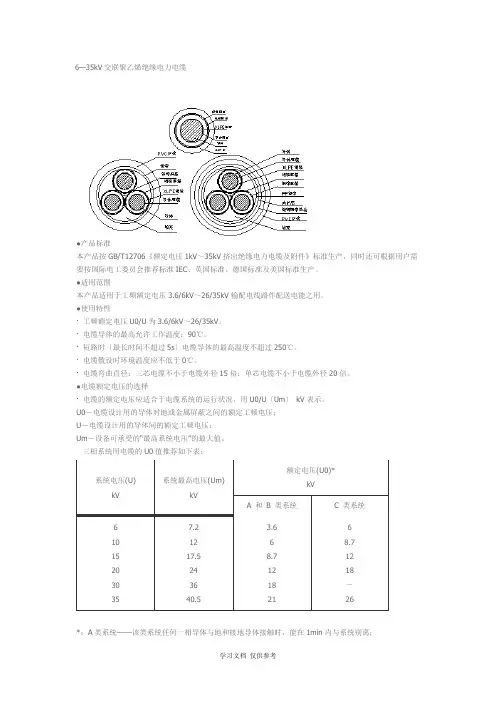

6—35kV交联聚乙烯绝缘电力电缆●产品标准本产品按GB/T12706《额定电压1kV～35kV挤出绝缘电力电缆及附件》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。

●适用范围本产品适用于工频额定电压3.6/6kV～26/35kV输配电线路作配送电能之用。

●使用特性·工频额定电压U0/U为3.6/6kV～26/35kV。

·电缆导体的最高允许工作温度：90℃。

·短路时〔最长时间不超过5s〕电缆导体的最高温度不超过250℃。

·电缆敷设时环境温度应不低于0℃。

·电缆弯曲直径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。

●电缆额定电压的选择·电缆的额定电压应适合于电缆系统的运行状况，用U0/U〔Um〕kV表示。

U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；U－电缆设计用的导体间的额定工频电压；Um－设备可承受的“最高系统电压”的最大值。

三相系统用电缆的U0值推荐如下表：系统电压(U)kV 系统最高电压(Um)kV额定电压(U0)*kVA 和B 类系统C 类系统6 10 15 20 30 35 7.21217.5243640.53.668.712182168.71218－26*：A类系统──该类系统任何一相导体与地和接地导体接触时，能在1min内与系统别离；B类系统──该类系统可在单相接地故障短时运行，但在任何情况下最长运行时间不超过8h，每年接地故障总持续时间不超过125h；C类系统──不属于A类、B类的系统。

●电缆的型号●生产范围注：用于交流回路的单芯电缆铠装采用非磁性特殊结构，应慎重选用。

●单芯额定电压3.6/6kV交联聚乙烯绝缘电力电缆YJV、YJLV结构参数导体标称截面mm2 导体直径mm绝缘标称厚度mm护套厚度mm电缆近似外径mm电缆近似重量kg/kmCu Al50 70 95 120 150 185 240 300 400 500 630 800 8.310.011.613.014.616.218.420.623.826.630.034.02.52.52.52.52.52.52.62.83.03.23.23.21.61.71.71.81.81.92.02.12.22.32.42.5212325262729323540444751860108013501610192022902860350046105700699088905506507608709901140137016402140261030903940电气参数导体标称截面mm2 导体交流电阻Ω/km电抗Ω/km电容µF/km电缆载流量A土壤…土壤∴空气…空气∴Cu Al Cu Al Cu Al Cu Al Cu Al50 70 95 120 150 185 240 300 400 500 0.4930.3420.2460.1960.1590.1280.09830.07940.06320.05100.8220.5680.4100.3250.2650.2110.1610.1300.1020.08020.1210.1150.1080.1040.09880.09670.09460.09310.09250.09150.310.350.390.430.470.510.550.560.600.622252753303754254805556307258251752152552903303704354905656502152653153604054555305956807651602002402703053454004555205952453053704304905606657658901030190235290335380435515595695810205260315360410470555640745855160200245280320365435500585680●三芯额定电压3.6/6kV交联聚乙烯绝缘钢带铠装电力电缆YJV22、YJLV22 结构参数导体标称截面mm2 内护套厚度mm钢带厚度mm外护套厚度mm电缆近似外径mm电缆近似重量kg/kmCu Al25 35 50 70 95 120 150 185 240 300 400 1.41.41.51.61.61.71.81.81.92.02.02*0.52*0.52*0.52*0.52*0.52*0.52*0.52*0.52*0.52*0.52*0.82.22.32.42.52.72.82.93.03.23.43.7424447515558626671789027603210383046505630655076508890108601323017830230025502890334038504310484054306370761010440电气参数导体标称截面mm2导体交流电阻Ω/km电抗Ω/km电容µF/km电缆载流量A土壤空气Cu Al Cu Al Cu Al25 35 50 70 95 120 150 185 240 300 400 0.9270.6680.4930.3420.2470.1960.1590.1280.09870.07990.06421.5401.1100.8220.5680.4110.3250.2650.2110.1620.1300.1020.1140.1100.1040.09850.09450.09070.08800.08570.08360.08250.08120.250.270.310.350.390.430.470.510.550.560.60150180210260305350390445510570655115140165200240270305345400450515140170200255305350400445535610705110130155195240275310355420480560●单芯额定电压6/6kV、6/10kV交联聚乙烯绝缘电力电缆YJV、YJLV 结构参数导体标称截面mm2 导体直径mm绝缘标称厚度mm护套厚度mm电缆近似外径mm电缆近似重量kg/kmCu Al50 70 95 120 150 185 240 300 400 500 630 800 8.310.011.613.014.616.218.420.623.826.630.034.03.43.43.43.43.43.43.43.43.43.43.43.41.71.71.81.81.91.92.02.12.22.32.42.52325262830313436394348538601090138016401920228028703470432054107030871057067080091010301170140016501970238031303760电气参数导体标称截面mm2 导体交流电阻Ω/km电抗Ω/km电容µF/km电缆载流量A土壤…土壤∴空气…空气∴Cu Al Cu Al Cu Al Cu Al Cu Al50 70 95 120 150 185 240 300 400 500 630 800 0.4930.3420.2460.1960.1590.1280.09820.07920.06310.05090.04140.03460.8220.5680.4100.3250.2650.2110.1610.1300.1020.08010.06370.05160.1250.1190.1110.1080.1050.1010.09840.09490.09400.09150.08940.08770.240.270.300.330.360.390.430.480.540.590.650.73225275330375425480555630725825940105017521525529033037043549056565074585021526531536040545553059568076586095016020024027030534540045552059568076524530537043049056066576589010301190137019023529033538043551559569581095011002052603153604104705556407458559801100160200245280320365435500585680790910●三芯额定电压6/6kV、6/10kV交联聚乙烯绝缘钢带铠装电力电缆YJV22、YJLV22结构参数导体标称截面mm2内护套厚度mm钢带厚度 mm外护套厚度mm电缆近 似外径 mm 电缆近似重量kg/kmCu Al 25 35 50 70 95 120 150 185 240 300 400 1.4 1.4 1.5 1.6 1.7 1.8 1.8 1.9 2.0 2.0 2.02*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.82.3 2.4 2.5 2.7 2.8 2.93.0 3.1 3.3 3.5 3.746 48 51 56 59 62 67 70 76 81 922770 3210 3770 4650 5680 6630 7590 8870 10880 12980 166302300 2570 2890 3390 3932 4420 4892 5510 6460 7490 9520电气参数导体标 称截面 mm2导体交流电阻 Ω/km电抗 Ω/km电容 µF/km电缆载流量A土壤空气CuAl Cu Al Cu Al 25 35 50 70 95 120 150 185 240 300 400 0.927 0.668 0.493 0.342 0.247 0.196 0.159 0.128 0.0985 0.0797 0.06401.540 1.110 0.822 0.568 0.411 0.325 0.265 0.211 0.162 0.130 0.1020.124 0.118 0.112 0.106 0.101 0.0971 0.0939 0.0913 0.0881 0.0858 0.08330.20 0.22 0.24 0.27 0.30 0.33 0.36 0.39 0.43 0.48 0.54150 175 210 255 300 345 385 440 510 565 645115 140 165 200 240 270 300 345 390 445 510140 165 205 250 305 350 395 450 530 600 700 105 130 160 195 235 270 310 350 410 470 550●三芯额定电压6/6kV 、6/10kV 交联聚乙烯绝缘钢丝铠装电力电缆YJV32、YJLV32 结构参数mmCu Al 25 35 50 70 95 120 150 185 240 300 400 1.4 1.4 1.5 1.6 1.7 1.8 1.8 1.9 2.0 2.0 2.02.5 2.5 2.5 2.5 2.5 2.5 2.5 2.53.15 3.15 3.152.5 2.6 2.7 2.83.0 3.1 3.2 3.3 3.5 3.6 3.850 53 56 60 64 67 72 75 82 88 965100 5640 6430 7410 8610 9630 10950 12340 14690 17300 213204630 4990 5490 6100 6830 7380 8140 8880 10200 11660 13830电气参数导体标 称截面 mm2导体交流电阻 Ω/km电抗 Ω/km电容 µF/km电缆载流量A土壤空气CuAl Cu Al Cu Al 25 35 50 70 95 120 150 185 240 300 400 0.927 0.668 0.493 0.342 0.247 0.196 0.1590.128 0.0985 0.0797 0.06401.540 1.110 0.822 0.568 0.411 0.325 0.265 0.211 0.162 0.130 0.1020.124 0.118 0.112 0.106 0.101 0.0971 0.0939 0.0913 0.0881 0.0858 0.08330.20 0.22 0.24 0.27 0.30 0.33 0.36 0.39 0.43 0.48 0.54150 180 210 260 305 350 390 445 510 570 655115 140 165 200 240 270 305 345 400 450 515140 170 205 255 310 355 400 460 535 610 705 110 130 160 200 240 275 315 360 420 480 560●单芯额定电压8.7/10kV 、8.7/15kV 交联聚乙烯绝缘电力电缆YJV 、YJLV 结构参数95 120 150 185 240 300 400 500 630 800 11.6 13.0 14.6 16.2 18.4 20.6 23.8 26.6 30.0 34.04.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.51.8 1.9 1.92.0 2.1 2.1 2.2 2.3 2.4 2.529 30 32 34 36 38 41 45 50 541480 1760 2040 2420 3010 3600 4470 5560 6950 8700870 990 1100 1260 1490 1720 2050 2450 3080 3810电气参数导体标称 截面mm2导体交流电阻Ω/km电抗 Ω/km电容 µF/km电缆载流量A土壤 … 土壤 ∴ 空气 … 空气 ∴ Cu Al Cu AlCuAlCu Al CuAl 50 70 95 120 150 185 240 300 400 500 630 800 0.493 0.342 0.246 0.196 0.159 0.128 0.0980 0.0790 0.06300.0508 0.0414 0.0342 0.822 0.568 0.410 0.324 0.264 0.211 0.161 0.129 0.1020.0799 0.0633 0.0512 0.130 0.123 0.116 0.113 0.110 0.107 0.102 0.0986 0.09700.0961 0.0932 0.09010.20 0.22 0.24 0.26 0.29 0.31 0.34 0.37 0.42 0.46 0.51 0.57225 275 330 375 425 480 555 630 725 825 9401050 175 215 255 290 330 370 435 490 565 650 745 850 215 265 315 360 405 455 530 595 680 765 860 950 160 200 240 270 305 345 400 455 520595 680 765 245 305 370 430 490 560 665 765 8901030 11901370 190 235 290 335 380 435 515 595 695 810 9501100 205 260 315 360 410 470 555 640 745 855 9801100 160 200 245 280 320 365 435 500 585 680 790910●三芯额定电压8.7/10kV 、8.7/15kV 交联聚乙烯绝缘电力电缆YJV 、YJLV 结构参数70 95 120 150 185 240 300 400 10.0 11.6 13.0 14.6 16.2 18.4 20.6 23.84.5 4.5 4.5 4.5 4.5 4.5 4.5 4.52.7 2.8 2.93.0 3.1 3.3 3.4 3.755 59 62 65 69 74 80 863960 4890 5770 6680 7880 9780 11720 145302610 3050 3450 3860 4380 5200 6040 7210电气参数导体标 称截面 mm2导体交流电阻 Ω/km电抗 Ω/km电容 µF/km电缆载流量A土壤空气CuAl Cu Al Cu Al 25 35 50 70 95 120 150 185 240 300 400 0.927 0.668 0.493 0.342 0.247 0.196 0.159 0.128 0.0984 0.0795 0.06381.540 1.110 0.822 0.568 0.411 0.325 0.265 0.211 0.162 0.130 0.1020.133 0.126 0.119 0.113 0.107 0.102 0.0922 0.0959 0.0929 0.08980.08710.16 0.18 0.20 0.22 0.24 0.26 0.29 0.31 0.34 0.37 0.42150 180 210 260 305 350 390 445 520 585 665115 140 165 200 240 275 305 350 405 455 525140 170 205 255 310 360 405 465 550 625 730 110 130 160 200 240 285 315 365 430 490 580●三芯额定电压8.7/10kV 、8.7/15kV 交联聚乙烯绝缘钢带铠装电力电缆YJV22、YJLV22 结构参数150 185 240 300 400 1.91.92.02.02.12*0.52*0.52*0.52*0.82*0.83.23.33.53.73.9717581889482409550116101448017510541060507020880010190电气参数导体标称截面mm2导体交流电阻Ω/km电抗Ω/km电容µF/km电缆载流量A土壤空气Cu Al Cu Al Cu Al25 35 50 70 95 120 150 185 240 300 400 0.9270.6680.4930.3420.2470.1960.1590.1280.09840.07950.06381.5401.1100.8220.5680.4110.3250.2650.2110.1620.1300.1020.1330.1260.1190.1130.1070.1020.09920.09590.09290.08980.08710.160.180.200.220.240.260.290.310.340.370.42150175210255305350390440510565645115140165200240270300340400445515140170205250310350400450530605700110130160195240270310350415470555●三芯额定电压8.7/10kV、8.7/15kV交联聚乙烯绝缘钢丝铠装电力电缆YJV32、YJLV32 结构参数导体标称截面mm2 内护套厚度mm钢丝直径mm外护套厚度mm电缆近似外径mm电缆近似重量kg/kmCu Al25 35 50 70 95 120 150 185 240 1.61.61.71.81.81.91.91.92.02.52.52.52.52.52.53.153.153.152.72.82.93.03.13.23.43.53.6565861656972778286584064007210821093501046011830134801578053705740627069007570821090301002011300电气参数导体标称截面mm2 导体交流电阻Ω/km电抗Ω/km电容µF/km电缆载流量A土壤空气Cu Al Cu Al Cu Al25 35 50 70 95 120 150 185 240 300 400 0.9270.6680.4930.3420.2470.1960.1590.1280.09840.07950.06381.5401.1100.8220.5680.4110.3250.2650.2110.1620.1300.1020.1330.1260.1190.1130.1070.1020.09920.09590.09290.08980.07810.160.180.200.220.240.260.290.310.340.370.42150180210260305350390445510570645115140165200245275300345400450515145170205255310360405460535610705110135160200240280315360420480560●单芯额定电压12/20kV交联聚乙烯绝缘电力电缆YJV、YJLV 结构参数导体标称截面mm2 导体直径mm绝缘标称厚度mm护套厚度mm电缆近似外径mm电缆近似重量kg/kmCu Al50 70 95 120 150 185 240 300 400 500 630 800 8.310.011.613.014.616.218.420.623.826.630.034.05.55.55.55.55.55.55.55.55.55.55.55.51.81.81.91.92.02.02.12.22.32.42.62.7272930323435384043475156106013001600186021902560318038304640573070408630750850990110012401390164018802230265031403720电气参数导体标称 截面mm2导体交流电阻Ω/km电抗 Ω/km电容 µF/km电缆载流量A土壤 … 土壤 ∴ 空气 … 空气 ∴ Cu Al Cu AlCuAlCu Al Cu Al 50 70 95 120 150 185 240 300 400 500 630 800 0.493 0.342 0.246 0.196 0.159 0.128 0.0978 0.0789 0.06270.0504 0.0407 0.0340 0.822 0.568 0.410 0.324 0.264 0.211 0.161 0.130 0.1020.0798 0.0632 0.0511 0.137 0.130 0.123 0.119 0.115 0.110 0.107 0.103 0.09990.0982 0.0956 0.09230.17 0.19 0.21 0.23 0.24 0.26 0.29 0.32 0.35 0.39 0.43 0.47225 275 330 375 425 480 555 630 725 825 9401050175 215 255 290 330 370 435 490 565 650 745 850 215 265 315 360 405 455 530 595 680 765 860 950 160 200 240 270 305 345 400 455 520595 680 765 245 305 370 430 490 560 665 765 8901030 11901370 190 235 290 335 380 435 515 595 695 810 9501100 205 260 315 360 410 470 555 640 745 855 9801100 160 200 245 280 320 365 435 500 585 680 790910●三芯额定电压12/20kV 交联聚乙烯绝缘电力电缆YJV 、YJLV 结构参数导体标称截面mm2导体直径 mm绝缘标称厚度mm护套厚度 mm电缆近 似外径 mm 电缆近似重量kg/kmCu Al 35 50 70 95 120 150 185 240 300 400 7.0 8.3 10.0 11.6 13.0 14.6 16.2 18.4 20.6 23.85.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.52.6 2.7 2.8 2.93.0 3.1 3.2 3.4 3.5 3.852 55 59 63 67 69 73 78 83 903020 2550 4360 5300 6180 7200 8440 10430 12460 151202310 2590 3010 3460 3880 4350 4900 5750 6600 7870电气参数mm2土壤空气CuAl Cu Al Cu Al 35 50 70 95 120 150 185 240 300 400 0.668 0.493 0.342 0.247 0.196 0.159 0.128 0.0982 0.0790 0.06351.110 0.822 0.568 0.411 0.325 0.265 0.211 0.162 0.130 0.1020.133 0.125 0.119 0.114 0.108 0.105 0.101 0.0972 0.0942 0.09100.15 0.17 0.19 0.21 0.23 0.24 0.26 0.29 0.32 0.35180 210 260 315 355 400 445 520 585 665140 165 200 245 275 305 350 405 455 525175 210 260 315 360 410 470 555 630 735135 160 200 245 280 320 365 430 495 580●三芯额定电压12/20kV 交联聚乙烯绝缘钢带铠装电力电缆YJV22、YJLV22 结构参数导体标称截面mm2内护套厚度mm钢带厚度 mm外护套厚度mm电缆近 似外径 mm 电缆近似重量kg/kmCu Al 35 50 70 95 120 150 185 240 300 400 1.6 1.7 1.8 1.8 1.9 1.9 2.0 2.0 2.1 2.22*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.5 2*0.8 2*0.8 2*0.82.8 2.93.0 3.1 3.2 3.3 3.4 3.6 3.84.057 61 64 68 71 75 7986 91 984270 4930 5830 6900 7850 9000 10370 13320 15610 185103560 3980 4480 5050 5550 6140 6830 8640 9750 11280电气参数70 95 120 150 185 240 300 400 0.3420.2470.1960.1590.1280.09820.07900.06350.5680.4110.3250.2650.2110.1620.1300.1020.1190.1140.1080.1050.1010.09720.09420.09100.190.210.230.240.260.290.320.35255305345385440510570645195240270300345400445515255310350400455535605705200240275310355415475560●单芯额定电压18/30kV交联聚乙烯绝缘电力电缆YJV、YJLV 结构参数导体标称截面mm2 导体直径mm绝缘标称厚度mm护套厚度mm电缆近似外径mm电缆近似重量kg/kmCu Al50 70 95 120 150 185 240 300 400 500 630 800 8.310.011.613.014.616.218.420.623.826.630.034.08.08.08.08.08.08.08.08.08.08.08.08.02.02.12.12.22.32.32.32.42.52.62.72.8333436383941434649525660140016601980226026002990364043105160629080209710111012401400153016901870214024202820328040204730电气参数185 240 300 400 500 630 800 0.1280.09770.07860.06240.05010.04030.03350.2110.1610.1290.1020.07960.06290.05070.1230.1180.1130.1090.1050.1020.09860.200.220.240.260.290.310.354755556307208359401060370430490565645740845455525595680775875970345400455525600685770555660745870100011601330430505580680790920106048556065076087510001130380435510595690800920●三芯额定电压18/30kV交联聚乙烯绝缘电力电缆YJV、YJLV 结构参数导体标称截面mm2 导体直径mm绝缘标称厚度mm护套厚度mm电缆近似外径mm电缆近似重量kg/kmCu Al50 70 95 120 150 185 240 300 400 8.310.011.613.014.616.218.420.623.88.08.08.08.08.08.08.08.08.03.03.13.23.33.43.53.73.94.26871757882869119610247605680670076408740010050121501428017090038804420049505450600066507620859010040电气参数●三芯额定电压18/30kV 交联聚乙烯绝缘钢带铠装电力电缆YJV22、YJLV22 结构参数导体标称截面mm2内护套厚度mm钢带厚度 mm外护套厚度mm电缆近 似外径 mm 电缆近似重量kg/kmCu Al 50 70 95 120 150 185 240 300 400 1.8 1.9 1.9 2.0 2.1 2.1 2.2 2.3 2.42*0.5 2*0.5 2*0.5 2*0.8 2*0.8 2*0.8 2*0.8 2*0.8 2*0.83.2 3.4 3.5 3.6 3.7 3.84.0 4.2 4.473 77 81 86 89 93 99 104 1106540 75600 8710 10570 11800 13340 15630 18040 211005650 6290 6960 8380 9070 9890 11100 12350 14060电气参数●单芯额定电压21/35 kV 交联聚乙烯绝缘电力电缆YJV 、YJLV 结构参数50 70 95 120 150 185 240 300 400 500 630 800 8.3 10.0 11.6 13.0 14.6 16.2 18.4 20.6 23.8 26.6 30.0 34.09.3 9.3 9.3 9.3 9.3 9.3 9.3 9.3 9.3 9.3 9.3 9.32.1 2.1 2.2 2.2 2.3 2.3 2.4 2.5 2.6 2.7 2.8 2.936 38 39 41 42 44 46 49 52 55 59 631530 1800 2120 2410 2730 3120 3760 4410 5330 6490 7910 96201240 1380 1550 1680 1840 2010 2290 2590 2980 3450 4080 4950电气参数导体标称 截面mm2导体交流电阻Ω/km电抗Ω/km 电容µF/km电缆载流量A土壤 … 土壤 ∴ 空气 … 空气 ∴ Cu Al Cu AlCuAlCu Al CuAl 50 70 95 120 150 185 240 300 400 500 630 800 0.493 0.342 0.246 0.196 0.159 0.127 0.0975 0.0782 0.06210.0496 0.0398 0.0328 0.822 0.568 0.410 0.324 0.264 0.211 0.161 0.129 0.1010.0793 0.0625 0.0502 0.156 0.148 0.142 0.135 0.131 0.127 0.121 0.117 0.1130.110 0.106 0.1040.12 0.13 0.15 0.16 0.17 0.18 0.20 0.21 0.23 0.25 0.28 0.30225 275 330 375 420 475 555 630 720 825 9401060 175 215 255 290 325 370 430 492 565 645 740 845 215 265 315 360 400 455 525 595 680 775 875 970 165 200 240 270 305 345 400 455 525600 685 770 245 305 370 425 485 555 650 745 8701000 11601330 190 235 285 330 375 430 505 580 680 790 9201060 220 270 330 375 425 485 560 650 760 8751000 1130 170 210 255 290 330 380 435 510 595 690800920●三芯额定电压21/35kV 交联聚乙烯绝缘电力电缆YJV 、YJLV 结构参数70 95 120 150 185 240 300 400 10.0 11.6 13.0 14.6 16.2 18.4 20.6 23.89.3 9.3 9.3 9.3 9.3 9.3 9.3 9.33.4 3.5 3.6 3.7 3.84.0 4.1 4.378 82 85 89 93 98 103 1096240 7300 8280 9300 10610 12680 14800 1782049800 5550 6070 6600 7250 8260 9300 10710电气参数●三芯额定电压21/35 kV 交联聚乙烯绝缘钢带铠装电力电缆YJV22、YJLV22 结构参数电气参数●单芯额定电压26/35kV 交联聚乙烯绝缘电力电缆YJV 、YJLV 结构参数导体标称截面mm2导体直径 mm绝缘标称厚度mm护套厚度 mm电缆近 似外径 mm 电缆近似重量kg/kmCuAl 50 70 95 120 150 185 240 300 400 500 630 800 8.3 10.0 11.6 13.0 14.6 16.2 18.4 20.6 23.8 26.6 30.0 34.010.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.52.1 2.2 2.3 2.3 2.4 2.4 2.5 2.6 2.7 2.8 2.93.038 40 42 43 45 47 49 52 55 58 62 671680 1970 2310 2600 2930 3330 3970 4640 5570 6740 8220 100801390 1550 1730 1870 2030 2210 2510 2820 3210 3700 4280 5070电气参数mm2 Cu Al Cu Al Cu Al Cu Al Cu Al 50 70 95 120 150 185 240 300 400 500 630 8000.493 0.342 0.246 0.196 0.159 0.127 0.0975 0.0782 0.06210.0496 0.0398 0.0328 0.822 0.568 0.410 0.324 0.264 0.211 0.161 0.129 0.1010.0793 0.0625 0.0502 0.161 0.153 0.146 0.140 0.135 0.131 0.124 0.121 0.1160.115 0.111 0.1070.11 0.12 0.13 0.14 0.15 0.16 0.18 0.19 0.21 0.23 0.25 0.28225 275 330 375 420 475 555 630 720 825 9401060 175 215 255 290 325 370 430 492 565 645 740 845 215 265 315 360 400 455 525 595 680 775 875 970 165 200 240 270 305 345 400 455 525600 685 770 245 305 370 425 485 555 650 745 8701000 11601330 190 235 285 330 375 430 505 580 680 790 9201060 220 270 330 375 425 485 560 650 760 8751000 1130 170 210 255 290 330 380 435 510 595 690800920●三芯额定电压26/35kV 交联聚乙烯绝缘电力电缆YJV 、YJLV 结构参数导体标称截面mm2导体直径 mm绝缘标称厚度mm护套厚度 mm电缆近 似外径 mm 电缆近似重量kg/kmCu Al 50 70 95 120 150 185 240 300 400 8.3 10.0 11.6 13.0 14.6 16.2 18.4 20.6 23.810.5 10.5 10.5 10.5 10.5 10.5 10.5 10.5 10.53.5 3.6 3.7 3.8 3.94.0 4.2 4.3 4.680 84 88 91 94 98 103 109 1155960 6910 8000 9000 10040 11380 13490 15660 187305090 5650 6250 6790 7350 8030 9070 10160 11620电气参数120 150 185 240 300 400 0.1960.1590.1280.09770.07860.06260.3250.2650.2110.1610.1290.1010.1280.1230.1190.1150.1110.1040.140.150.160.180.190.21350390445515565645270300345400445510360410465545610750280320365425475570●三芯额定电压26/35kV交联聚乙烯绝缘钢带铠装电力电缆YJV22、YJLV22 结构参数电气参数●环境条件对电缆载流量的修正系数土壤敷设土壤温度变化土壤热阻变化多芯电缆水平敷设组间距离变化●空气敷设空气温度变化电缆敷设组间影响电缆在以下布置情况下，回路周围空气自由循环，可不考虑影响载流量降低系数：〔I〕回路水平方向净距不小于2倍单根电缆外径；〔II)回路垂直方向净距不小于4倍单根电缆外径；〔III〕水平方向敷设回路数不超过3个的情况。

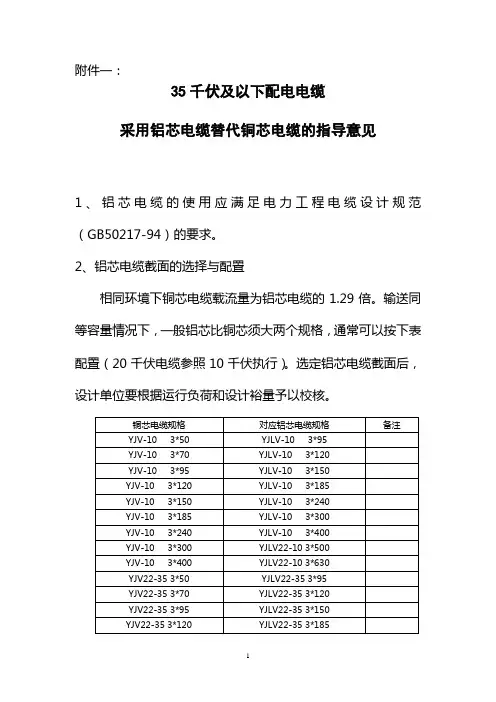

附件一：
35千伏及以下配电电缆
采用铝芯电缆替代铜芯电缆的指导意见
1、铝芯电缆的使用应满足电力工程电缆设计规范（GB50217-94）的要求。

2、铝芯电缆截面的选择与配置
相同环境下铜芯电缆载流量为铝芯电缆的1.29倍。

输送同等容量情况下，一般铝芯比铜芯须大两个规格，通常可以按下表配置（20千伏电缆参照10千伏执行）。

选定铝芯电缆截面后，设计单位要根据运行负荷和设计裕量予以校核。

3、管孔孔径的配置
新敷设的电缆管孔内径按照不小于 1.5倍铝芯电缆外径配置。

使用已埋设的电缆管孔敷设铝芯电缆时，如果电缆管孔内径能满足大于等于1.35倍电缆外径的要求，推荐采用铝芯电缆；否则仍采用铜芯电缆。

4、电缆附件的选择和配置
铜构件和铜线与铝芯电缆连接，应采用铜铝过渡端子或铜铝过渡线夹；铜芯电缆与铝芯电缆连接，应采用配套的特定铜铝接头。

电缆规格型号表大全一、电力电缆1. 交联聚乙烯绝缘电力电缆型号：YJV规格：4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²特点：该型号电力电缆采用交联聚乙烯作为绝缘材料，具有较高的耐热性和耐电压能力，适用于输送高压电力。

2. 交联聚乙烯绝缘电力电缆（铜芯、钢带铠装）型号：ZC-YJV22规格：25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²、400mm²特点：此型号电力电缆在YJV基础上增加了钢带铠装，提高了电缆的机械强度和抗外力损伤能力，适用于埋地敷设和抗拉力较大的场合。

3. 高电压橡皮护套电缆型号：YQ规格：6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²特点：该型号电缆采用橡皮作为护套材料，具有优良的柔韧性和耐磨性能，适用于移动电力设备的接地连接。

4. 低烟无卤阻燃电力电缆型号：ZR-BV规格：2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²特点：此型号电力电缆采用无卤材料制造，具有低烟、无毒、阻燃性能好等特点，适用于室内及有人员密集场所。

低压电力电缆，常见基本型号：VV----聚氯乙烯绝缘聚氯乙烯护套（铜芯）电力电缆；YJV---交联聚乙烯绝缘聚氯乙烯护套（铜芯）电力电缆。

如果是（铝芯）导体，则中间加L，即分别为VLV、YJLV；阻燃电缆，则在前面加ZR，即ZR-VV、ZR-YJV；耐火电缆，在前面加N（或NH），即NH-VV、NH-YJV；无卤低烟，型号为WD-YJY，交联聚乙烯绝缘聚烯烃护套；上面功能综合起来，有：WDZAN-YJY-（无卤低烟）交联聚乙烯绝缘聚烯烃护套、A级阻燃耐火电力电缆。

还有：预分支电缆，加F（或YF）；辐照交联电缆，加FZ；橡套电缆，YQ,YZ,YC(YQW,YZW,YCW)，分别对应轻型、中型、重型。

还有很多种类，如防火电缆（矿物绝缘电缆）等，一般场合用不到。

规格：线径有1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300等；电缆有单芯与多芯多种组合，常用的是3、4、5芯，其中4、5芯分等径与不等径，即常说的4芯、5芯对应3+1与4+1或3+2，不等径电缆之N线、PE线按国家标准，如4*185+1*95或3*185+2*95。

一、聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：适用于固定敷设在交流50HZ，额定电压0.6/1千伏及以下输配路线上。

2、特点：电缆除具有可靠的电气性能外，还具有较强的防止化学腐蚀性，耐酸，碱和有机溶剂，电缆不受敷设落差的限制，可在任何落差甚至垂直的场合敷设。

3、工作温度：0℃~ +70℃4、产品型号、名称及有关说明1)VV VLV 铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆适用于敷设在室内、电缆沟道、管道中，不能受机械外力作用2)VV22 VLV22 铜(铝)芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆适用于直埋地下，电缆能承受机械外力作用，但不能受大的拉力3)ZR-VV ZR-VLV铜(铝)芯聚氯乙烯绝缘阻燃聚氯乙烯护套电力电缆用于要求阻燃场所输配电路上4)ZR-VV22 ZR-VLVV铜(铝)芯聚氯乙烯绝缘内钢带铠装阻燃聚氯乙烯护套电力电缆用于要求阻燃场所输配电路上5、主要技术特性(1)成品电缆在室温下，能经受交流50HZ，3.5KV电压试验5min不击穿。

全规格型号电力电缆YJV电缆：交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产。

【用途】适用于室内、电缆沟、管道、隧道等，也可埋在松散的土壤中，不能承受外力作用，一般为电路传输的主干道，额定电压为电力线路输配电用【一般额定电压】（U0/U)0.6/1---26/35kv【使用特性】1.电缆导体的最高额定温度为90°C，短路时（最长持续时间不超过5S），电缆导体的最高温度不超过250°C。

2.敷设电缆时的环境温度不应该低于0°C3.敷设时允许弯曲半径：单芯电缆不小于电缆外径的15倍；多芯电缆不小于电缆外径的10倍。

矿用橡套电缆:1,矿用移动橡套软电缆(MY-0.38/0.66)2,矿用移动屏蔽橡套软电缆(MYP-0.38/0.66,0.66/1.14)3,矿用采煤机橡套软电缆(MC-0.38/0.66)4,矿用采煤机屏蔽橡套软电缆(MCP-0.38/0.66,0.66/1.14)5,采煤机金属屏蔽橡套软电缆(MCPT-1.9/3.3)6,采煤机金属屏蔽监视型橡套软电缆(MCPTJ-1.9/3.3)7,煤矿用电钻电缆(MZ-0.3/0.5)8,煤矿用电钻屏蔽橡套软电缆(MZP-0.3/0.5)9,煤矿用移动金属屏蔽监视型橡套软电缆(MYPTJ-3.6/6)10,采掘机橡套电缆(UGF-3.6/6,8.7/10)11煤矿用移动轻型橡套软电缆(MYQ-0.3/0.5)煤矿用通讯电缆:1,煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆(MHYV)2,煤矿用聚乙烯绝缘聚氯乙烯护套通信软电缆(MHYVR)3,煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信电缆(MHYVP)4,煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信软电缆(MHYVRP) 5,煤矿用聚乙烯绝缘钢丝铠装聚氯乙烯护套通信电缆(MHY32)煤矿用控制电缆:1,煤矿用聚氯乙烯绝缘聚氯乙烯护套控制电缆(MKVV)2,煤矿用聚氯乙烯绝缘聚氯乙烯护套铠装控制电缆(MKVV22)3,煤矿用聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆(MKVVP)4,煤矿用聚氯乙烯绝缘聚氯乙烯护套编织屏蔽钢带铠装控制电缆(MKVVP22)5,煤矿用聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆(MKVV32) 6,煤矿用聚氯乙烯绝缘聚氯乙烯护套控制软电缆(MKVVR)煤矿用电缆:1,煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆(MVV)2,煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(MVV22)煤矿用交联电缆:1,煤矿用交联聚乙烯绝缘聚氯乙烯护套电力电缆(MYJV)2,矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(MYJV22) 3,煤矿用交联聚乙烯绝缘聚氯乙烯护套控制电缆(MKYJV)4,煤矿用交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆(MKYJV32)5,煤矿用交联聚乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆(MKYJVP)电力电缆,控制电缆,交联电缆(高低压)VV,VV22,RVV,ZR-VV,VLV,VLV22,ZR-VV22,NH-VV,NH-VV22,KVV,KVV2 2,KVVP,KVVR,KVVRP,等1、产品用途：本产品适用于额定电压（U0/U）为3.6/6至26/35KV 电力线路，供输配电能之用。

产品特性分析：铝合金电力电缆在美、加等发达国家已得到广泛应用。

导体：抗蠕变、高柔韧、强延展、低反弹、连接稳定。

绝缘：耐高温、防燃烧、抗老化、强耐用、低碳环保。

铠装层：经济性能优越，特殊的自锁形式，坚固强韧。

外护套：采用无铅无镉的PVC，可在潮湿场所安装，亦可直埋或敷设在水泥中使用。

应用特点：电缆的铠装层强度高，比钢带铠装更轻、更易剥离，安装便利，可免桥架安装，降低成本。

不局限于360°安装，不需要拉线盒。

在拐角处容易弯曲，减少对管道的需求，具备普通管道所不具有的超强柔韧性，经工厂精心设计，在安装过程中有效避免导线损伤，亦可根据用户需要生产低烟无卤、耐火阻燃金属连锁铠装电缆，能达到阻燃?A级、耐火?级，符合GA306.1及GA306.2标准。

产品使用要求：适用于600V~35kV电压等级；适用于90℃下干燥或潮湿场所；可室、室外安装，可垂直安装，也可托架或沿墙敷设，也可地下直埋安装；弯曲半径最小为7倍外径，也可360°弯曲；适用于民用、商业、工业、大型场馆、娱乐场所、矿井、地铁以及各类级别危险地区等场所。

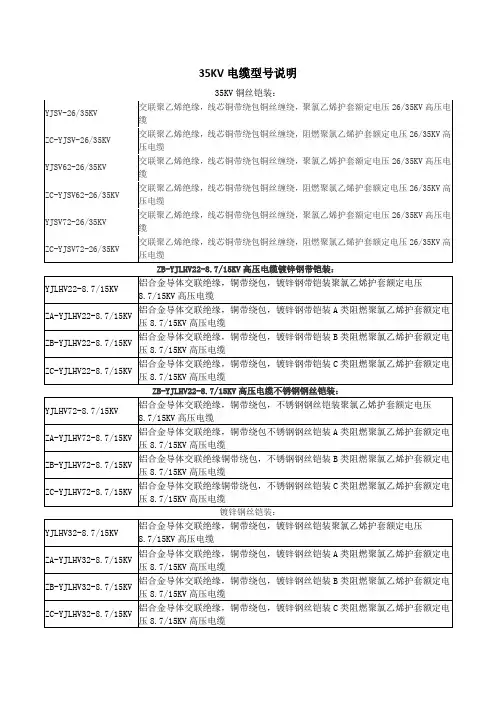

8.7/15kv
YJHLV
82（ACWU90）
3 10-400 25-500 50-500
3+1 16-400
3+2 16-400
4 10-400
4+1 16-400。

交联聚乙烯绝缘电力电缆适用范围本产品适用于额定电压3.6-35kv中、高压输配电系统导体最高额定温度：正常运行90℃短路（最长持续时间5秒）：250℃电缆敷设时温度低于0℃时，预先加温敷设电缆时其最小弯曲半径应不小于电缆外径的10倍，铠装电缆最小弯曲半径应不小于电缆的12倍，五芯电缆最小弯曲半径应不小于电缆外径的15倍。

执行标准：额定电压35KV及以下交联聚乙烯绝缘电力电缆执行标准GB12706.3-91（等效采用IEC502-1983）型号、名称及敷设场合：26/35KV及以下交联乙烯绝缘电力电缆型号名称敷设场合铜芯铝芯YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆架空、室内、隧道、电缆沟YJY YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆YJV22 YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆室内、隧道、电缆沟及地下YJV23YJLV23交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32 YJLV32交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆高落差、竖井及水下YJV33 YJLV33交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆YJV42 YJLV42交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆能承受拉力的竖井及海底YJV43 YJLV43交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆电缆的额定电压、标称截面及芯数型号芯数额定电压KV3.6/6,6/6 6/10,8.7/10 8.7/15,12/20 18/20-26/35标称截面YJV YJY YJV32 YJV33 YJV42 YJV43YJLYYJLYYJLV32YJLV33YJLV42YJLV43125-120025-120025-120025-120025-120025-120025-120025-120025-120025-120025-120025-120035-120035-120035-120035-120035-120035-120050-120050-120050-120050-120050-120050-1200YJV YJY YJV22 YJV23 YJV32 YJV33 YJV42 YJV43YJLVYJLYYJLV22YJLV23YJLV32YJLV33YJLV42YJLV43325-30025-30025-30025-30025-33325-30025-30025-30025-30025-30025-30025-30025-30025-30025-30025-30035-30035-30035-30035-30035-30035-30035-30035-300--------单芯交联聚乙烯绝缘电力电缆 3.6/6KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/kmYJVYJYYJLVYJLYYJV32YJY33YJLV32YJLY33YJV42YJY43YJLV42YJLY4325 6.0 2.5 19 576 421 23 1229 1070 28 2222 2063 35 7.1 2.5 20 695 479 24 1389 1161 29 2479 2251 50 8.4 2.5 21 860 550 26 1613 1316 31 2719 2421 70 10.0 2.5 23 1081 648 28 1913 1481 33 3019 2677 95 11.7 2.5 24 1350 762 30 2343 1725 34 3548 2930 120 13.1 2.5 26 1640 897 32 2793 1987 37 4092 3286 150 14.6 2.5 27 1947 1019 34 3266 2290 41 5276 4299 185 16.2 2.5 29 2302 1156 36 3741 2568 42 5764 4594 240 18.4 2.6 32 2886 1400 39 4518 2991 45 6650 5123 300 20.6 2.8 34 3483 1626 42 5476 3492 48 7680 5697 400 23.8 3.0 38 4477 2001 46 6681 4199 52 8927 6445 500 26.6 3.2 41 5452 2357 51 8007 4921 56 10467 7382 630 30.0 3.2 45 6793 2901 54 9484 5592 62 13246 9354 800 34.0 3.2 50 8278 3598 60 11282 6602 67 15370 10691 1000 38.2 3.2 52 10439 4246 61 13488 7795 69 17690 11497 1200 42.0 3.2 60 12946 5194 69 16496 8744 76 22269 14517 注：电缆近似重量为聚氯乙烯护套电缆重量三芯交联聚乙烯绝缘电力电缆 3.6/6KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km YJVYJYYJLVYJLYYJV32YJV33YJLY32YJLY33YJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4325 6.0 2.53617151236412610213142337728934648874404 357.1 2.53821171431433206252045422735354855074815 508.4 2.54125591631463580268548491540105161935288 7010.0 2.54533202020504437313853602847175883447033 9511.7 2.54944042544545592373157735554786197307859 12013.1 2.555551130865968154390628894644767113738926 15014.6 2.5586452351463783849016610204724070127179753 18516.2 2.56275083983678980545570115237966761558812032 24018.4 2.668940348087311065647076140249387821819516558 30020.6 2.87311767579979136017634821664910629882135215331单芯交联聚乙烯绝缘电力电缆6/6 6/10KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4325 6.0 3.4 20 586 426 25 1356 1197 30 2534 2375 35 7.1 3.4 21 710 483 26 1568 1294 31 2807 2529 50 8.4 3.4 22 845 547 27 1701 1403 33 3002 2705 70 10.0 3.4 24 1083 651 29 2015 1583 35 3400 2968 95 11.7 3.4 25 1393 774 31 2399 1780 36 3847 3228 120 13.1 3.4 27 1740 934 34 3085 2279 39 4400 3593 150 14.6 3.4 29 2029 1053 36 3448 2472 40 4844 3867 185 16.2 3.4 31 2367 1195 38 3864 2693 42 5307 4135 240 18.4 3.4 33 2952 1425 40 4538 3011 47 6439 4912 300 20.6 3.4 35 3675 1692 42 5380 3397 49 7880 5897 400 23.8 3.4 39 4529 2041 47 6812 4080 53 9101 6619 500 26.6 3.4 43 5561 2476 51 8097 4994 57 10560 7474 630 30.0 3.4 47 6875 2984 55 9591 5700 61 12263 8372 800 34.0 3.4 52 8344 3664 60 11370 6690 68 15487 10807 1000 38.2 3.4 56 10596 4403 65 13904 7712 72 18333 12140 1200 42.0 3.4 60 12976 5224 69 16556 8804 77 21313 13560 注：电缆近似重量为聚氯乙烯护套电缆重量三芯交联聚乙烯绝缘电力电缆6/6 6/10KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km YJVYJYYJLVYJLYYJV22YJY23YJLV22YJLY23YJV32YJY33YJLV32YJLY33YJV42YJY43YJLV42YJLY4325 6.0 3.44019511472452949247047397235215055175034 357.1 3.44223681682473422273649468640555260975404 508.4 3.44528221928503954305952538744855662125520 7010.0 3.45037102410544825352657649152286083767064 9511.7 3.45447202880596005414460774360306394247846 12013.1 3.459585334276472804854678732656872113529902 15014.6 3.4636812387567832453866999827277751360910645 18516.2 3.46776204392729554602975112917954811646912912 24018.4 3.4729774517876115226926801478410147861918014543 30020.6 3.47712114614782140628095851749011469922220616185注：电缆近似重量为聚氯乙烯护套电缆重量单芯交联聚乙烯绝缘电力电缆8.7/10 8.7/15KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLY32YJLY33YJV42YJV43YJLV42YJLV4325 6.0 4.5 22 665 506 28 1496 1337 33 2788 262935 7.1 4.5 23 794 566 29 1722 1444 34 3050 2772 50 8.4 4.5 24 931 634 30 1858 1560 35 3261 2964 70 10.0 4.5 26 1175 743 32 2176 1744 37 3649 3217 95 11.7 4.5 27 1490 872 34 2804 2186 39 4115 3496 120 13.1 4.5 30 1857 1051 37 3259 2353 41 4673 3867 150 14.6 4.5 31 2152 1176 38 3641 2665 43 5104 4127 185 16.2 4.5 33 2496 1325 40 4044 2873 45 5588 4417 240 18.4 4.5 35 3077 1550 42 4742 3214 47 6375 4848 300 20.6 4.5 38 3817 1834 47 6017 4034 49 7320 5337 400 23.8 4.5 41 4669 2187 50 7079 4597 53 8492 6010 500 26.6 4.5 45 5615 2529 54 8329 5243 58 10362 7277 630 30.0 4.5 49 6898 3006 57 9849 5958 62 12053 8160 800 34.0 4.5 54 8518 3838 63 11671 6991 67 14050 9369 1000 38.2 4.5 61 10849 4656 67 14230 8038 72 16815 10622 1200 42.0 4.5 65 13321 5282 74 17063 9311 78 19883 12131 注：电缆近似重量为聚氯乙烯护套电缆重量三芯交联聚乙烯绝缘电力电缆8.7/10 8.7/15KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km YJVYJYYJLVYJLYYJV32YJV33YJLV32YJLV33YJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4325 6.0 4.5 46 2380 1901 50 3406 2929 52 4745 4262 55 6203 5719 35 7.1 4.5 49 2818 2132 53 3896 3210 54 5381 4589 59 6824 6132 50 8.4 4.5 52 3299 2405 56 4441 3547 59 5935 5030 61 8195 7291 70 10.0 4.5 56 4117 2881 59 5432 4042 62 6942 5631 65 8713 7401 95 11.7 4.5 59 5155 3294 64 6557 4697 66 8230 6352 69 10085 8208 120 13.1 4.5 64 6317 3892 69 7896 5471 71 9715 7268 74 11720 9273 150 14.6 4.5 68 7303 4366 73 8971 6033 76 11692 8728 78 12915 9951 185 16.2 4.5 72 8405 4880 76 10179 6654 80 13234 9677 82 14487 10931 240 18.4 4.5 77 10323 5728 82 12272 7676 85 15496 10859 87 16828 12231 300 20.6 4.5 82 12658 6691 88 15673 9706 90 18234 12213 92 19689 13668 400 23.8 4.5 88 15170 7944 95 19371 12145 96 21660 14434 97 23225 15999 500 26.6 4.5 94 17916 8883 103 23325 14292 101 25428 16395 103 27441 18408单芯交联聚乙烯绝缘电力电缆12/20KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4335 7.1 5.5 25 879 651 31 1869 1641 36 3312 3084 50 8.4 5.5 26 1032 734 33 2292 1995 38 3407 310970 10.0 5.5 28 1281 849 35 2632 2200 39 3974 3542 95 11.7 5.5 30 1616 996 37 3025 2407 41 4447 3829 120 13.1 5.5 32 1954 1148 39 3462 2656 43 4940 4134 150 14.6 5.5 34 2267 1291 41 3850 2874 45 5394 4417 185 16.2 5.5 35 2602 1431 42 4258 3087 47 5911 4739 240 18.4 5.5 38 3205 1678 46 5394 3867 49 6907 5380 300 20.6 5.5 40 3614 1970 48 5928 4284 51 7292 5648 400 23.8 5.5 44 4817 2335 52 6120 4841 55 7587 6308 500 26.6 5.5 47 5868 2784 56 8589 5504 59 10160 7074 630 30.0 5.5 51 7179 3289 60 10137 6246 63 11822 7931 800 34.0 5.5 56 8707 4027 65 11977 7296 68 13813 9133 1000 38.2 5.5 63 11058 4866 73 15580 9387 75 16754 10561 1200 42.0 5.5 67 13459 5708 77 18323 10572 79 19535 11784 注：电缆近似重量为聚氯乙烯护套电缆重量三芯交联聚乙烯绝缘电力电缆12/20KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km YJVYJYYJLVYJLYYJV22YJV23YJLV22YJLV23YJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4335 7.1 5.5 53 3168 2482 58 4465 3779 61 6048 5362 64 7783 7097 50 8.4 5.5 56 3676 2782 61 5072 4178 67 6702 5808 67 8522 7628 70 10.0 5.5 60 4514 3215 65 6005 4705 69 7804 6504 72 9742 8442 95 11.7 5.5 63 5572 3711 69 7210 5349 75 10114 8254 76 11282 9422 120 13.1 5.5 68 6695 4239 74 8547 6121 79 11510 9084 82 12776 10350 150 14.6 5.5 71 7764 4826 77 10426 7488 83 12805 9867 84 14133 11196 185 16.2 5.5 75 8914 5389 81 11716 8191 87 14249 10724 88 15605 12080 240 18.4 5.5 80 10879 6284 88 14117 9521 92 16574 11978 94 18052 13456 300 20.6 5.5 85 13328 7361 93 16762 10795 97 19321 13354 99 20884 14917 注：电缆近似重量为聚氯乙烯护套电缆重量单芯交联聚乙烯绝缘电力电缆18/20KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4350 8.4 8.0 33 1310 1012 39 2831 2533 43 4339 4041 70 10.0 8.0 34 1587 1155 41 3188 2756 45 4747 4315 95 11.7 8.0 36 1936 1317 43 3593 2974 47 5236 4618 120 13.1 8.0 37 2264 1458 45 4431 3625 49 5716 4910 150 14.6 8.0 39 2567 1600 47 4851 3875 50 6185 5209 185 16.2 8.0 41 2941 1769 49 5288 4117 52 6670 5499240 18.4 8.0 43 3563 2036 51 6064 4537 55 7519 5992 300 20.6 8.0 45 4312 2329 54 6959 4976 57 8481 6497 400 23.8 8.0 49 5211 2730 57 8053 5571 61 9677 7196 500 26.6 8.0 53 6319 3234 61 9346 6260 64 11079 7993 630 30.0 8.0 56 7657 3765 65 10938 7046 68 12780 8889 800 34.0 8.0 61 9204 4524 70 12797 8117 74 14770 10110 1000 38.2 8.0 68 11636 5443 79 16556 10363 81 17821 11628 1200 42.0 8.0 72 14070 6318 83 19306 11554 85 20640 12888 注：电缆近似重量为聚氯乙烯护套电缆重量重量有问题三芯交联聚乙烯绝缘电力电缆21/35KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLY32YJLY33YJV42YJV43YJLV42YJLV4350 8.4 9.3 35 1409 1192 42 3150 2852 47 4621 4320 70 10.0 9.3 38 1777 1345 43 3925 3493 49 5046 4615 95 11.7 9.3 39 2119 1501 47 4393 3775 50 5537 4919 120 13.1 9.3 40 2470 1664 49 4809 4001 52 5985 5179 150 14.6 9.3 42 2790 1813 51 5263 4287 54 6472 5496 185 16.2 9.3 44 3164 1992 52 5709 4538 56 6979 5808 240 18.4 9.3 46 3798 2271 55 6471 4943 58 7772 6245 300 20.6 9.3 48 4558 2575 57 7408 5425 60 8751 6767 400 23.8 9.3 52 5463 2981 60 8454 5972 63 9864 7383 500 26.6 9.3 56 6596 3510 65 9854 6758 68 11346 8260 630 30.0 9.3 60 7950 4059 69 11441 7549 72 12996 9104 800 34.0 9.3 64 9429 4749 74 14090 9410 76 14818 10137 1000 38.2 9.3 70 11864 5671 82 16649 10456 83 17777 11584 1200 42.0 9.3 75 14312 6560 85 19752 12001 87 20558 12806 注：电缆近似重量为聚氯乙烯护套电缆重量单芯交联聚乙烯绝缘电力电缆26/35KV标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/kmYJVYJYYJLVYJLYYJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4350 8.4 10.5 38 1635 1356 46 3831 3501 50 5157 4887 70 10.0 10.5 40 1948 1516 48 4251 3819 51 5609 5177 95 11.7 10.5 41 2294 1676 50 4706 4088 53 6113 5495 120 13.1 10.5 43 2655 1849 51 5056 4350 55 6614 5808 150 14.6 10.5 44 2975 1999 54 5594 4617 56 7097 6121 185 16.2 10.5 46 3362 2191 56 6046 4874 58 7597 6426240 18.4 10.5 49 4006 2479 58 6848 5320 61 8472 6945 300 20.6 10.5 51 4852 2868 60 7841 5858 63 9532 7549 400 23.8 10.5 55 4700 3218 63 8886 6404 67 10680 8198 500 26.6 10.5 60 6857 3771 69 10349 7262 72 12289 9201 630 30.0 10.5 62 8214 4323 71 11845 7954 74 13258 9366 800 34.0 10.5 68 9710 5030 77 14546 9866 79 15658 11008 1000 38.2 10.5 71 12059 5866 82 17210 11017 84 18523 12331 1200 42.0 10.5 77 14635 6883 88 20250 12499 90 21668 13916 注：电缆近似重量为聚氯乙烯护套电缆重量三芯交联聚乙烯绝缘电力电缆26/35KV 标称截面mm2导体直径mm绝缘厚度mm电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km电缆近似外径mm电缆近似重量kg/km YJVYJYYJLVYJLYYJV22YJV23YJLY22YJLY23YJV32YJV33YJLV32YJLV33YJV42YJV43YJLV42YJLV4350 8.4 10.5 84 5555 4651 91 8766 7863 95 11549 10691 98 14878 13974 70 10.0 10.5 87 6367 5103 95 9795 8530 98 12749 11485 102 16173 14908 95 11.7 10.5 91 7343 5626 99 10948 9232 102 13979 12263 106 17122 15406 120 13.1 10.5 94 8236 6068 102 12084 9916 105 15335 13167 110 18786 16618 150 14.6 10.5 98 9323 6613 106 13271 10561 109 16702 13992 113 20434 17724 185 16.2 10.5 101 10246 6904 110 14387 11045 113 17934 14592 117 21818 18476 240 18.4 10.5 106 12431 8090 115 16770 12428 118 20473 16131 123 25546 21204 300 20.6 10.5 111 14009 8589 120 18604 13184 123 22454 17034 128 27685 22265 400 23.8 10.5 118 17169 9943 127 22107 14882 130 26195 18969 136 32036 24810 500 26.6 10.5 120 20388 11355 134 25642 16609 137 29918 20885 143 37194 28161 注：电缆近似重量为聚氯乙烯护套电缆重量主要技术性能序号技术性能额定电压Uo/U(kv)3.6/66/66/108.7/108.7/1512/2018/2021/3526/351 线芯直流电阻见下表2 局部放电试验（pc)1.5Uo 10 53 工频5min耐压试验（kv) 11 15 22 30 45 53 654 4h工频试验(kv) 14.4 24 34.8 48 72 84 1045 热延伸试验：载荷下最大伸长率冷却后最大永久伸长率175156 热冲击试验(加热到比长期工作温度高5o C)（+10次）kv60 75 95 125 170 200 2507 其它试验见GB12706-911.铜或铝导电线芯2.半导电内屏蔽交联聚乙烯绝缘3.半导电外屏蔽4.金属铜带屏蔽5.填充6.内衬层7.钢带铠装8.聚氯乙烯护套1.铜或铝导电线芯2.半导电内屏蔽3.交联聚乙烯绝缘4.半导电外屏蔽5.金属铜带屏蔽6.内衬层7.钢丝铠装8.铜丝9.聚氯乙烯护套6/10kv三芯交联聚乙烯绝缘电力电缆21/35kv单芯交联聚乙烯绝缘电力电缆线芯直流电阻20o C时直流电阻不大于(Ohm/km) 标称截面mm225 35 50 70 95 120 150 185 Cu 0.727 0.524 0.387 0.268 0.193 0.153 0.124 0.0991 Al 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.16420o C时直流电阻不大于(Ohm/km) 标称截面mm2240 300 400 500 630 800 1000 1200 Cu 0.0754 0.0601 0.0470 0.0366 0.0283 0.0221 0.0176 0.0151Al 0.125 0.100 0.0778 0.0605 0.0489 0.0367 0.0291 0.0247电缆的额定载流量3.6/6-12/20KV单芯交联聚乙烯绝缘电力电缆连续负荷载流量(A)型号YJV YJLV YJY YJLV排列方式三角形（相互接触）扁平形（相邻间距等于电缆外径）标称截面mm2敷设方式敷设方式在空气中直埋土壤中在空气中直埋土壤中Cu Al Cu Al Cu Al Cu Al25 140 110 150 115 165 130 160 120 35 170 135 180 135 205 155 190 145 50 205 160 215 160 245 190 225 175 70 260 200 265 200 305 235 275 215 95 315 245 315 240 370 290 330 255 120 360 280 360 270 430 335 375 290 150 410 320 405 305 490 380 425 330 185 470 365 455 345 560 435 480 370 240 555 435 530 400 335 515 555 435 300 640 500 595 455 765 595 630 490 400 745 585 680 520 890 895 725 565 500 855 680 765 595 1030 810 825 650 630 980 790 860 680 1190 950 940 745 800 1100 910 950 765 1370 1100 1050 850 1000 1230 1030 1040 850 1540 1260 1170 9501200 1320 1120 1100 910 1670 1380 1250 104018/20-26/35KV单芯交联聚乙烯绝缘电力电缆连续负荷载流量（A）型号YJV YJLV YJY YJLV排列方式三角形（相互接触）扁平形（相邻间距等于电缆外径）标称截面mm2敷设方式敷设方式在空气中直埋土壤中在空气中直埋土壤中Cu Al Cu Al Cu Al Cu Al50 220 170 215 165 245 190 225 17570 270 210 265 200 305 235 275 21595 330 255 315 240 370 285 330 255120 375 290 360 270 425 330 375 290 150 425 330 400 305 485 375 420 325 185 485 380 455 345 555 430 475 370 240 560 435 525 400 650 505 555 430 300 650 510 595 455 745 580 630 490 400 760 595 680 525 870 680 720 565 500 875 690 775 600 1000 790 825 645 630 1000 800 875 685 1160 920 940 740 800 1130 920 970 770 1330 1060 1060 845 1000 1250 1040 1060 860 1490 1210 1170 950 1200 1350 1130 1120 920 1620 1340 1280 1030不同温度下的载流量修正系数导体工作温度o C环境温度o C（空气中）10 15 20 25 30 35 40 45 5060 1.58 1.50 1.41 1.32 1.22 1.11 1.00 0.86 0.7365 1.48 1.41 1.34 1.26 1.18 1.09 1.00 0.89 0.7770 1.41 1.35 1.29 1.22 1.15 1.08 1.00 0.91 0.8180 1.32 1.27 1.22 1.17 1.11 1.06 1.00 0.93 0.8690 1.26 1.22 1.18 1.14 1.09 1.04 1.00 0.94 0.89105 1.22 1.19 1.15 1.11 1.08 1.04 1.00 0.95 0.91 不同环境温度下的载流量修正系数导体工作温度o C环境温度o C（土壤中）10 15 20 25 30 3560 1.20 1.13 1.07 1.00 0.93 0.85 65 1.17 1.12 1.06 1.00 0.94 0.87 70 1.15 1.11 1.05 1.00 0.94 0.88 80 1.13 1.09 1.04 1.00 0.95 0.90901.11 1.07 1.04 1.00 0.96 0.92不同土壤热阻系数下的载流量修正系数电压 (kv) 截面 mm 2 土壤热阻系数：PT （k-m/w) 0.81.0 1.2 1.5 353.6/6-6/6 <=35 50-150 >=185 1.061.081.09 1.00 1.00 1.00 0.95 0.94 0.93 0.88 0.87 0.85 0.80 0.77 0.76 6/10-12/15 <=35 50-150 >=185 1.051.061.07 1.00 1.00 1.00 0.95 0.94 0.93 0.89 0.88 0.86 0.80 0.79 0.77 12/20-26/35<=95 >=120 1.051.06 1.00 1.00 0.95 0.94 0.90 0.830.82 0.80聚氯乙烯绝缘电力电缆本产品适用于固定敷设在交流50HZ 额定电压1000V 及以下的输配电线路上。

电力电缆规格和型号低压交联电缆布电线35千伏以下电力电缆规格和型号高压交联电缆（一）产品名称6~35KV交联聚乙烯绝缘电力电缆产品标准本产品按GB/T12706《额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。

适用范围本产品适用于工频额定电压3.6/6KV~26/35KV输配电线路作配送电能之用。

使用特性工频额定电压U0/U为3.6/6KV~26/35KV。

电缆导体的允许长期最高工作温度为90℃。

短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃。

电缆敷设时环境温度应不低于0℃。

电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。

高压电缆布电线橡套电缆控制电缆低烟无卤耐火电线电缆执行标准：该企业标准是参照GB/T5023-2008．GB/Tl2706-2008等标准制订的，其耐火特性符合GB/Tl9666类的要求。

电缆燃烧时有毒气体含量和烟密度试验符合GB／T17650.2-98和GB／T17651.2-98的规定．烟气毒性符合GBl32准安全级的要求。

适用范围：本产品适于电厂．化工，隧道，车站．高层建筑等关键部位的防火系统特别适用于应急电源与户内消防设备的供电线路．应急电源与火灾报警设备的供电线路，应急电源至信号灯的供电线路和应急电源至通风排烟设备的供电线路等使用特性1、导体长期工作温度为70℃、90℃2、电缆在750-850℃火焰条件下．可维持正常运行1.5小时以上．为B级耐火。

电缆在950-1000℃火焰条件下．可维持正常运行1.5小时以上，为A级耐火。

3、有毒气体含量和烟密度试验结果符合GB／T17650.2-98和GB／T17651.2-98规定4、烟气毒性符合GAl32准安全级的要求。

耐火电缆低烟无卤阻燃电线电缆目前在火灾事故中，因电线电缆所引起的电气火灾不容忽视，在火灾事故的死亡人数中，80%不是直接烧死的，而是由烟雾和毒气窒息而死的。

电力电缆规格型号表大全电力电缆是一种用于输送电力的专用电缆，其规格型号表是电力电缆产品的重要标准之一。

不同的规格型号表能够反映出电力电缆的电压等级、导体截面、绝缘材料、外护套材料等重要参数，对于选型和使用具有重要的指导作用。

下面将介绍一些常见的电力电缆规格型号表，以供参考。

1.交联聚乙烯绝缘电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2)YJV 0.6/1 1.5~1000 1×1.5~1×1000YJV22 6/10 10~630 1×10~1×630YJV32 8.7/10 25~630 1×25~1×6302.交联聚乙烯绝缘钢带铠装电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2)YJV22 8.7/15 25~630 3×25~3×630YJV42 18/30 50~800 3×50~3×8003.交联聚乙烯绝缘钢丝铠装电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2) YJV22 8.7/15 25~630 1×25~1×630YJV32 12/20 35~800 1×35~1×800YJV42 18/30 50~1000 1×50~1×10004.交联聚乙烯绝缘聚氯乙烯护套电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2) YJLV 0.6/1 1.5~1000 1×1.5~1×1000YJLV22 6/10 10~630 1×10~1×630YJLV32 8.7/10 25~630 1×25~1×6305.交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2)YJLV32 12/20 35~630 3×35~3×630YJLV42 18/30 50~800 3×50~3×8006.交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2)YJLV22 8.7/15 25~630 1×25~1×630YJLV32 12/20 35~800 1×35~1×800YJLV42 18/30 50~1000 1×50~1×1000以上是一些常见的交联聚乙烯绝缘电力电缆规格型号表，这些规格型号表可以根据不同的工程要求和使用环境选用适当的电缆产品，以确保电力输送的安全可靠。
