二极管电路工作原理
二极管是一种半导体器件，也是电子电路中最简单、最基础的元件之一。它具有单向导电性，可以将电流只沿一个方向导通。二极管广泛应用于电子设备中，如电源、收音机、电视等，起到整流、检波、稳压等重要作用。本文将从二极管的结构、工作原理和应用等方面进行阐述。
一、二极管的结构
二极管由P型半导体和N型半导体组成。其中，P型半导体又称为阳极（Anode），N型半导体又称为阴极（Cathode）。两者通过PN结相接，并形成一个耗尽区（Depletion Region）。在二极管的阳极和阴极两侧分别连接金属引线，用以连接其他电路。
二、二极管的工作原理
二极管的工作基于PN结的特性。当二极管的阳极连接正向电压（即阳极电压高于阴极电压），这时P型半导体的空穴和N型半导体的电子会在耗尽区重新结合，导致电流通过。这种状态下，二极管处于导通状态，称为正向偏置。而当二极管的阳极连接反向电压（即阳极电压低于阴极电压），耗尽区将会变宽，电流无法通过。这种状态下，二极管处于截止状态，称为反向偏置。
三、二极管的特性曲线
为了更好地了解二极管的工作原理，我们可以通过绘制二极管的特性曲线来观察其电流与电压之间的关系。特性曲线通常分为正向特性曲线和反向特性曲线两部分。正向特性曲线表示正向偏置时二极管的电流与电压之间的关系，而反向特性曲线表示反向偏置时二极管的电流与电压之间的关系。从特性曲线中，我们可以得出二极管的导通电压（正向压降）和反向击穿电压等重要参数。
四、二极管的应用
1.整流器：利用二极管的单向导电性质，将交流电转换为直流电。具体而言，使用二极管进行整流时，将交流电输入二极管，通过正向偏置的状态使得电流只流向一个方向，从而达到将交流电转换为直流电的目的。
2.稳压器：二极管具有固定的正向压降特性，因此可以用作稳压器的关键元件。在稳压电路中，二极管与电阻和负载一起构成稳压回路，通过将多余的电压压降在电阻上，从而保持负载电压稳定不变。
二极管电阻和面积公式
二极管是一种重要的电子元件，具有单向导电性的特点。在电子电路中，常常会用到二极管的电阻和面积公式来计算和分析二极管的性能和特性。下面将详细介绍二极管的电阻和面积公式。
一、二极管的电阻公式：
二极管的电阻是指在正向导通和反向截止状态下的电阻值。二极管的正向电阻非常小，接近于零，可以近似认为是导通状态；而在反向电压作用下，二极管的电阻非常大，接近于无穷大，可以认为是截止状态。
1.正向电阻：
二极管的正向电阻一般使用交流电阻的概念进行描述，即交流电压下的电流和电压之比。正向电阻可以简单的通过测量正向工作点电流和电压的比值得到。具体的计算公式如下：
正向电阻（Rf）=正向工作电压（Vf）/正向工作电流（If）
2.反向电阻：
二极管的反向电阻可以通过截止状态下的电阻来进行描述。在反向电压作用下，二极管不导电，因此可以认为其电阻非常大，接近于无穷大。反向电阻一般表示为开路状态：
反向电阻（Rr）=∞
二、二极管的面积公式： 二极管的面积公式是指用来描述二极管整体特性的面积值，通常用来计算二极管的电特性参数等。二极管的面积公式与二极管的具体结构有关，不同类型的二极管有不同的面积公式。
1.二极管的沟道电流面积公式：
在场效应管（MOSFET）等一些特殊结构的二极管中，由于加入了沟道效应，电流与沟道面积大小相关。电流密度可以看作是沟道电流与沟道宽度之比，因此面积公式可以表达为：
电流密度（J）=电流（I）/沟道宽度（W）
其中，沟道宽度是指二极管的导电层的宽度。
2.二极管的尺寸面积公式：
在一些普通的二极管中，面积公式可以通过尺寸和几何形状来进行表示。具体的计算方法是通过测量二极管的边长和半径等参数来计算的。例如，对于一个圆形二极管，面积公式可以表示为：
面积（A）=π×半径（r）^2
对于方形或矩形的二极管，面积公式可以表示为：
面积（A）=长（L）×宽（W）
需要说明的是，不同类型的二极管，其电阻和面积公式可能有所不同，因此具体的计算方法需要根据二极管的具体结构和特性来确定。此外，由于二极管的电导特性高度非线性，且受到温度、电流等因素的影响，因此在实际应用中，对于二极管的电阻和面积公式的计算，往往需要进行额外的修正和调整。

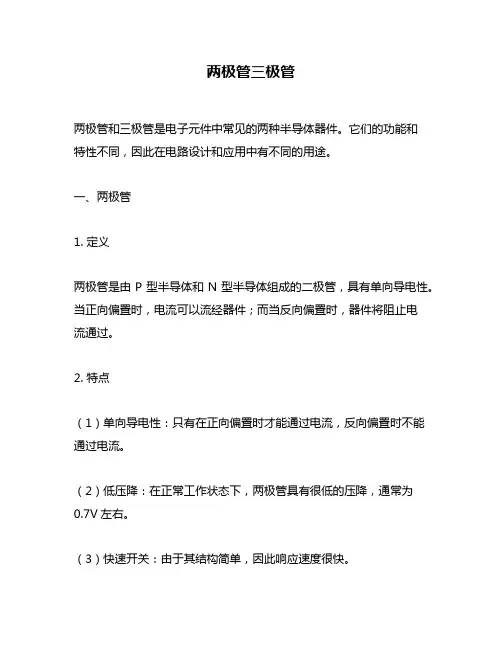

两极管三极管
两极管和三极管是电子元件中常见的两种半导体器件。它们的功能和特性不同，因此在电路设计和应用中有不同的用途。
一、两极管
1. 定义
两极管是由P型半导体和N型半导体组成的二极管，具有单向导电性。当正向偏置时，电流可以流经器件；而当反向偏置时，器件将阻止电流通过。
2. 特点
（1）单向导电性：只有在正向偏置时才能通过电流，反向偏置时不能通过电流。
（2）低压降：在正常工作状态下，两极管具有很低的压降，通常为0.7V左右。
（3）快速开关：由于其结构简单，因此响应速度很快。
（4）温度敏感：两极管的特性随温度变化而变化。
3. 应用
（1）整流器：由于其单向导电性，在交流信号中可以实现整流作用。
（2）稳压器：利用其低压降特点可以实现稳定输出电压。
（3）保护装置：由于其快速响应速度和单向导电性，在保护装置中可以起到限制电压和电流的作用。
二、三极管
1. 定义
三极管是一种由三个掺杂不同的半导体材料组成的晶体管。它具有放大、开关等多种功能。
2. 特点
（1）放大：可以将输入信号放大到较高的电压或电流。
（2）开关：可以控制输出信号的开关状态，实现数字逻辑功能。
（3）电阻：可以起到可变电阻的作用，调节输出信号的大小。
（4）温度稳定性好：相比于两极管，三极管在不同温度下具有更好的稳定性。
3. 应用
（1）放大器：利用其放大特性可以实现音频、射频等信号的放大。
（2）开关器：由于其开关特性，可以实现数字逻辑电路中各种门电路和触发器等功能。
（3）稳压器：利用其可变电阻特性和负反馈原理可以实现稳定输出电压。
总之，两极管和三极管在不同应用场合中都具有重要作用。在实际应用中需要根据不同需求选择合适的器件。

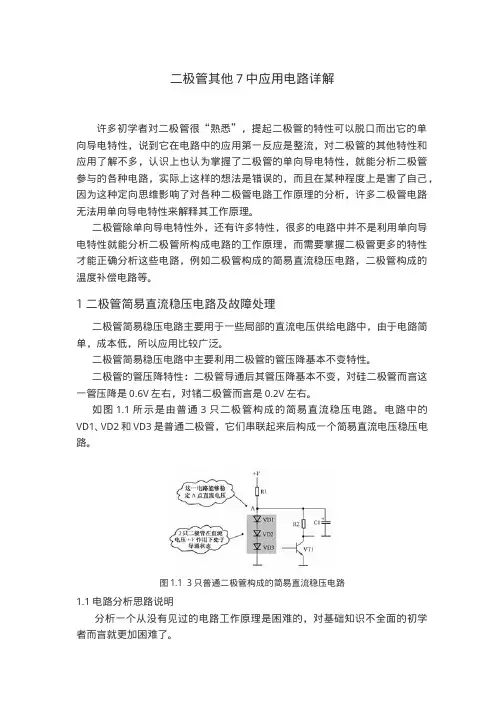

二极管其他7中应用电路详解
许多初学者对二极管很“熟悉”，提起二极管的特性可以脱口而出它的单
向导电特性，说到它在电路中的应用第一反应是整流，对二极管的其他特性和
应用了解不多，认识上也认为掌握了二极管的单向导电特性，就能分析二极管
参与的各种电路，实际上这样的想法是错误的，而且在某种程度上是害了自己，
因为这种定向思维影响了对各种二极管电路工作原理的分析，许多二极管电路
无法用单向导电特性来解释其工作原理。
二极管除单向导电特性外，还有许多特性，很多的电路中并不是利用单向导
电特性就能分析二极管所构成电路的工作原理，而需要掌握二极管更多的特性
才能正确分析这些电路，例如二极管构成的简易直流稳压电路，二极管构成的
温度补偿电路等。
1 二极管简易直流稳压电路及故障处理
二极管简易稳压电路主要用于一些局部的直流电压供给电路中，由于电路简
单，成本低，所以应用比较广泛。
二极管简易稳压电路中主要利用二极管的管压降基本不变特性。
二极管的管压降特性：二极管导通后其管压降基本不变，对硅二极管而言这
一管压降是0.6V左右，对锗二极管而言是0.2V左右。
如图1.1所示是由普通3只二极管构成的简易直流稳压电路。电路中的
VD1、VD2和VD3是普通二极管，它们串联起来后构成一个简易直流电压稳压电路。
图1.1 3只普通二极管构成的简易直流稳压电路
1.1电路分析思路说明
分析一个从没有见过的电路工作原理是困难的，对基础知识不全面的初学
者而言就更加困难了。 关于这一电路的分析思路主要说明如下。
（1）从电路中可以看出3只二极管串联，根据串联电路特性可知，这3只二极
管如果导通会同时导通，如果截止会同时截止。
（2）根据二极管是否导通的判断原则分析，在二极管的正极接有比负极高得多
的电压，无论是直流还是交流的电压，此时二极管均处于导通状态。从电路中可
以看出，在VD1正极通过电阻R1接电路中的直流工作电压+V，VD3的负极接
地，这样在3只串联二极管上加有足够大的正向直流电压。由此分析可知，3只
