变压器油质量标准

根据我中心30多年来对变压器油的检测经验，并且结合国家对变压器油检 测的相关规定以及机械工业油品检测行业相关规定，现对变压器油检测的质量 标准作如下总结：

性能简介

1、 外观：

检查运行油的外观，可以发现油中不溶性油泥、纤维和脏物存在。在常规 试验中，应有此项目的记载。

2、 颜色：

新变压器油一般是无色或淡黄色，运行中颜色会逐渐加深，但正常情况下 这种变化趋势比较缓慢。若油品颜色急剧加深，则应调查是否设备有过负荷现 象或过热情况出现。如其他有关特性试验项目均符合要求，可以继续运行，但 应加强监视。

3、 水分：

水分是影响变压器设备绝缘老化的重要原因之一。变压器油和绝缘材料中 含水量增加，直接导致绝缘性能下降并会促使油老化，影响设备运行的可靠性 和使用寿命。对水分进行严格的监督，是保证设备安全运行必不可少的一个试 验项目。

4、 酸值：

油中所含酸性产物会使油的导电性增高，降低油的绝缘性能，在运行温度 较高时（如80C以上）还会促使固体纤维质绝缘材料老化和造成腐蚀，缩短设备 使用寿命。由于油中酸值可反映出油质的老化情况，所以加强酸值的监督，对 于采取正确的维护措施是很重要的。

5、 氧化安定性：

变压器油的氧化安定性试验是评价其使用寿命的一种重要手段。由于国产 油氧化安定性较好，且又添加了抗氧化剂，所以通常只对新油进行此项目试验， 但对于进口油，特别是不含抗氧化剂的油，除对新油进行试验外，在运行若干 年后也应进行此项试验，以便采取适当的维护措施，延长使用寿命。

6、 击穿电压：

变压器油的击穿电压是检验变压器油耐受极限电应力情况，是一项非常重 要的监督手段

，通常情况下，它主要取决于被污染的程度，但当油中水分较高或含有杂 质颗粒时，对击穿电压影响较大。

7、 介质损耗因数：介质损耗因数对判断变压器油的老化与污染程度是很敏 感的。新油中所含极性杂质少，所以介质损耗因数也甚微小，一般仅有 0.01%~0.1%数量级；但由于氧化或过热而引起油质老化时，或混入其他杂质时, 所生成的极性杂质和带电胶体物质逐渐增多，介质损耗因数也就会随之增加， 在油的老化产物甚微，用化学方法尚不能察觉时，介质损耗因数就已能明显的 分辨出来。因此介质损耗因数的测定是变压器油检验监督的常用手段，具有特 殊的意义。

8、 界面张力：油水之间界面张力的测定是检查油中含有因老化而产生的可 溶性极性杂质的一种间接有效的方法。油在初期老化阶段，界面张力的变化是 相当迅速的，到老化中期，其变化速度也就降低。而油泥生成则明显增加，因 此，此方法也可对生成油泥的趋势做出可靠的判断。

9、 油泥：此法是检查运行油中尚处于溶解或胶体状态下在加入正庚烷时， 可以从油中沉析出来的油泥沉积物。由于油泥在新油和老化油中的溶解度不同， 当老化油中渗入新油时，油泥便会沉析出来，油泥的沉积将会影响设备的散热 性能，同时还对固体绝缘材料和金属造成严重的腐蚀，导致绝缘性能下降，危 害性较大，因此，以大于5%勺比例混油时，必须进行油泥析出试验。

10、 闪点：闪点对运行油的监督是必不可少的项目。闪点降低表示油中有 挥发性可燃气体产生；这些可燃气体往往是由于电气设备局部过热，电弧放电 造成绝缘油在高温下热裂解而产生的。通过闪点的测定可以及时发现设备的故 障。同时对新充入设备及检修处理后的变压器油来说，测定闪点也可防止或发 现是否混入了轻质馏份的油品，从而保障设备的安全运行。 11、 油中气体组分含量：油中可燃气体一般都是由于设备的局部过热或放 电分解而产生的。产生可燃气体的原因如不及时查明和消除，对设备的安全运 行是十分危险的。因此采用气相色谱法测定油中气体组分，对于消除变压器的 潜伏性故障是十分有效的。该项目是变压器油运行监督中一项必不可少的检测 内容

12、 水溶性酸：变压器油在氧化初级阶段一般易生成低分子有机酸，如甲

酸、乙酸等，因为这些酸的水溶性较好，当油中水溶性酸含量增加 (即pH值降

低)，油中又含有水时，会使固体绝缘材料和金属产生腐蚀，并降低电气设备的 绝缘性能，缩短设备的使用寿命。

13、 凝点：根据我国的气候条件，变压器油是按低温性能划分牌号。如 10、 25、45三种牌号系指凝点分别为-10、-25、-45 C。所以对新油的验收以及不

同牌号油的混用，凝点的测定是必要的。

14、 体积电阻率：变压器油的体积电阻率同介质损耗因数一样，可以判断 变压器油的老化程度与污染程度。油中的水分、污染杂质和酸性产物均可影响 电阻率的降低

质量标准

牌号10 25 45 1外观外观透明，无杂质或悬浮物外观目测

2 密度(90 C )，Kg/m3不大于 895 GB/T 1884/1885 3 酸值 mgKOH/齐大于 0.03

GB/T 264 4 顷点不高于-7-22 报告 GB/T 3535 5 凝点-45 GB/T 510 6 闪 点C不低于140 135 GB/T 261 7 水分mg/L报告GB/T 7600 8界面张力mN/m不 小于40 38 GB/T

6541 9 介质损耗因数(90 C)%不小于0.005 GB/T 5654 10 击 穿电压kV不小于35

GB/T 507 11运动黏度40C

-10 C

-30 C不大于13 13 11 GB/T 5654 0 不大于200 0不大于1800 12水溶性 酸碱无DL/T 259 13腐蚀性硫非腐蚀性 GB/T 0304 14氧化安定性

氧化后酸值，mgKOH/g

氧化后沉淀,% 不大于0.2

不大于 0.05 SH/T 0206

运行中变压器油质量标准

标准数据

序号项目设备电压质量标准检验方法

1外观

外观透明，无杂质或悬浮物外观目测

2水溶性酸

4.2GB/T 7598 3 酸值 mgKOH/g

< 0.1GB/T 264 4 闪点C

与新油比不低于 10GB/T261 5 水分 mg/L330~500< 15GB/T 7600 220 < 25 110以下w 35 6界面张力mN/m

> 19GB/T 6541 7 介质损耗因数(90 C )%50(X 0.020GB/T 5654

< 300< 0.040 8 击穿电压 kV500> 50GB/T 507 330 > 45 66~220 > 35 35 以

下》30 9 体积电阻率 Q • m500 1X 1010GB/T 5654

<300 5 X 10 10油中含气量%

3DL/T 423 11油泥与沉淀物%

0.02GB/T 511 12油中溶解气体组分含量色谱分析

按 DL/T 596-1996 标准执行 GB/T 17623 GB/T 7252

检测流程 交流试验电源采用AC-DC-AC专换方式,有效避免市电电压及频率波动对介 损测试准确性影响，即便是发电机发电，该仪器也能正确运行•内部标准电容器为 SF6充气三极式电容，该电容的介损及电容量不受环境温度，湿度等影响，保证仪 器长时间使用后仍然精度一致•仪器内部采用全数字技术，全部智能自动化测量 配备了大屏幕液晶显示，全中文菜单，每一步都有中文提示，测量结果可以打印输 出•

合集下载

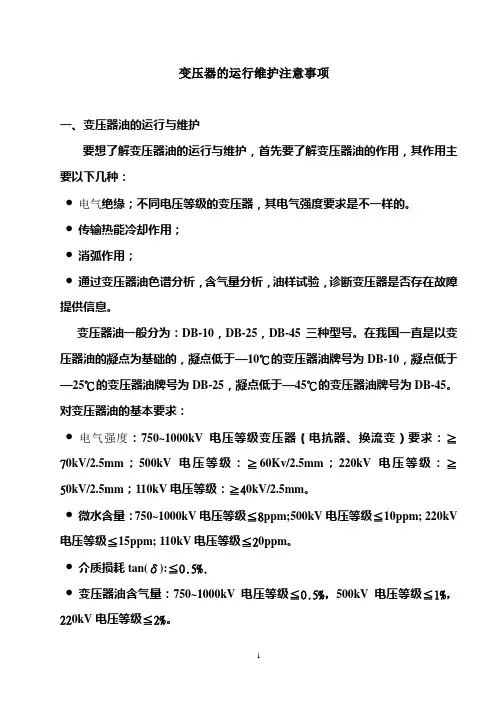

变压器运行维护注意事项

变压器运行维护注意事项

1 变压器的运行维护注意事项

一、变压器油的运行与维护

要想了解变压器油的运行与维护，首先要了解变压器油的作用，其作用主要以下几种：

․电气绝缘；不同电压等级的变压器，其电气强度要求是不一样的。

․传输热能冷却作用；

․消弧作用；

․通过变压器油色谱分析，含气量分析，油样试验，诊断变压器是否存在故障提供信息。

变压器油一般分为：DB-10，DB-25，DB-45三种型号。在我国一直是以变压器油的凝点为基础的，凝点低于—10℃的变压器油牌号为DB-10，凝点低于—25℃的变压器油牌号为DB-25，凝点低于—45℃的变压器油牌号为DB-45。

对变压器油的基本要求：

․电气强度：750~1000kV电压等级变压器（电抗器、换流变）要求：≧70kV/2.5mm；500kV电压等级：≧60Kv/2.5mm；220kV电压等级：≧50kV/2.5mm；110kV电压等级：≧40kV/2.5mm。

․微水含量：750~1000kV电压等级≦8ppm;500kV电压等级≦10ppm; 220kV电压等级≦15ppm; 110kV电压等级≦20ppm。

․介质损耗tan(δ):≦0.5%.

․变压器油含气量：750~1000kV电压等级≦0.5%，500kV电压等级≦1%，220kV电压等级≦2%。

2 ․颗粒度（≦5μm）:≦2000/100ml（换流变的要求）。750~1000kV电压等级≦1500/100ml或更高.

关于变压器大修或由于其它原因，需要给变压器添加变压器油时。一定要做混油试验，否则，不能随便对变压器添加油，既然是同型号但不同批次的变压器油也要做混油试验。

表1 运行中变压器油质量标准

序号 项目 单位 设备电压等级

kV 质量指标

检验方法 已装入产品内投入运行前的油 运行油

1 外观 透明、无杂质或悬浮物 外观目视

2 水溶性酸pH值 5.4 4.2 GB/T

7598

变压器标准大全

变压器标准大全

第 1 页 变压器标准大全

变压器行业标准大全

分类： 民用配电

一、变压器产品标准

1）GB1094.1-96 电力变压器第一部分总则

2）GB1094.2-96 电力变压器第二部分温升

3）GB1094.3-96 电力变压器第三部分绝缘水平与绝缘试验

4）GB1094.5-85 电力变压器第五部分承受短路能力

5）GB/T6451-95 三相油浸式电力变压器技术参数与要求

6）GB/T16274-96 油浸式电力变压器技术参数与要求500kV

7）GB1207-97 电压互感器

8）GB1208-97 电流互感器

9）GB6450-86 干式电力变压器

10）GB10228-88 三相空气自冷干式电力变压器技术条件

11）GB10229-88 电抗器

12）GB10230-88 有载分接开关

13）ZBK41005-89 6～220kV级变压器声级 第 2 页 14）GB4109-97 高压套管技术条件

二、试验标准

1）GB311.1-97 高压输变电设备的绝缘配合

2）GB/T16927.1-97 高电压试验技术第一部分，一般试验要求

3）GB/T16927.2-97 高电压试验技术第二部分，测量系统

4）GB311.6-87 高电压试验技术第五部分，测量球隙

5）GB311.7-88 高压输变电设备的绝缘配合使用导则

6）GB10237-88 电力变压器绝缘水平与绝缘试验，外绝缘的空气间隙

7）GB7354-87 局部放电测量

8）GB5583-85 互感器局部放电测量

运行中变压器油质维护管理导则

运行中变压器油质维护管理导则

运行中变压器油质维护管理导则

1本导则适用于运行中大型变压器，油开关等充油电气设备中使用的未加有或加有抗氧化添加剂的矿物变压器，对油质监督维护工作提供指导。

2变压器油应具备的性能。

充油电气设备的变压器油的运行可靠性，取决于油的某些基本特性参数，而这些特性参数将影响电气设备的整个运行工况，为了有效地完成其绝缘，传热以及消弧多方面的作用，变压器油必须具备以下基本特性。

运行中变压器油老化因素很多，受外界影响，如温度、空气、电场、金属催化剂等作用，都会加速油品氧化，其内在因素与油品的组成有关，油由各种结构复杂的混合燃所组成，但其所占的比例不同，其性能也就有所不同。环烷烽的抗氧化性能差，容易氧化成酸和其他产物。但对抗氧化剂感受性较好,弥补了不足之处，是变压器理想组分，烷燃的抗氧化性能与环烷燃差不多，但是在强电场作用下容易发生脱氢反应，产生高分子聚合物，通常称为蜡。芳烧对变压器油的氧化安定性起着重要作用，但其结构不同，对油品性能影响也各不相同，双环烷烧或多或少有抑制氧化剂能力。多环烷烧是很好的天然抗氧化剂,但氧化后容易产生沉淀,同时使油的颜色变深。变压器是连续长期运行设备，不能轻易停电检修，所以要求变压器油的应具有优越的氧化安定性能。

变压器油作为电气设备绝缘介质，要具备良好的电气性能。

(1)绝缘击穿电压，是检验油耐受极限电应力状况的非常重要的一定项指标;

(2)介质损耗因数与电阻率对油中存在的可溶性极性杂质、老化产物以及带电胶体等的反应非常敏感。在较高温度下介质损耗因数与电阻率通常有较好的相关性，介质损耗增大，电阻率降低，油品的介质损耗因数与电阻率，可以影响电气设备的绝缘性能。油品的这些性能与基础油组成和加工工艺都有关系。

变压器除了起绝缘作用外，还起着散热的作用。因此，要求油的黏度随温度的变化愈小愈好，即黏温特性好，因此要求在寒冷地区较低温度下油的黏度变化小，仍然具有循环对流和传热能力，才能使设备正常运行，避免设备出现过热等问题。

油标准

油标准

油标准

一. 汽轮机油：

电厂所用汽轮机油一般有两种牌号：L-TSA32和L-TSA46

1.新油：

项目 质量指标

＃32 ＃46

运动粘度（40℃）㎐2/S 28.8～35.2 41.4～50.6

闪点（开口），℃ 不低于 180 180

酸值，㎎KOH/g 不大于 0.3

0.3

机械杂质 无 无

水分 无 无

破乳化值（40－37－3）ml

54℃,min 不大于 15 15

液相锈蚀 无锈 无锈

起泡性试验，ml/ ml

24℃ 不大于

93℃ 不大于

后24℃ 不大于

600/0

100/0

600/0 600/0

100/0

600/0

2.运行油：

项目 质量指标

＃32 ＃46

外 状 透 明

运动粘度（40℃）㎐2/S 与新油原始测试值偏离≤20％ 闪点（开口），℃ 与新油原始测试值相比不低于15℃

酸值，㎎KOH/g 不大于 0.3

机械杂质 无

颗粒度 NAS 不大于 9级

水分，㎎/L 200MW及以上 ≤100

200MW以下 ≤200

破乳化值（40－37－3）ml

54℃,min 不大于 60

液相锈蚀 无锈 无锈

起泡性试验，ml

250MW及以上

参考国外标准极限值

600/痕迹ml

二. 变压器油：

＃25变压器油

1.新油：

项目 质量指标

外 状 透明，无悬浮物和机械杂质

密度（20℃），㎏/m3 不大于 895

闪点（闭口），℃ 不低于 140

酸值，㎎KOH/g 不大于 0.03

倾点，℃ 不高于 -22

水分 报告值

水溶性酸或碱 无

界面张力，mN /m 不小于 40

2.运行油：

项目 质量指标

投入运行前的油 运 行 油

外 状 透明，无杂质和悬浮物

水溶性酸（pH值） ＞5.4 ≥4.2

闪点（闭口），℃ ≥140 不比新油测值低10

酸值，㎎KOH/g ≤0.03 ≤0.1
