ZBW组合式变电站

高压/低压预装式变电站前言：IEC及欧洲称为高压/低压预装式变电站是一种集成化程度高，工厂预安装、节能、节地的发展中设备与常规变电站相比，占地为1/20，工期为1/7，投资为1/2。

国外在60年代和70年代就大量生产和使用箱式变电站，应用极度为广泛，在西欧占变电站总数的70%以上，美国为80％以上。

在我国直到90年代才引入，应用为10%，目前技术已经成熟，是一种方兴未艾的装备。

本产品在世界上有三大流派：（1）欧洲式：特点是防护性好，多了一个外壳，变压器散热不易，要降低容量运行；（2）美国式：特点是变压器保持户外设备本质，散热好，结构紧凑，但是在我国10kV电网系中性不接地系统，因此一相熔丝熔断时不能跳开三相负荷开关，造成非全相运行，危及变压器及用电设备，并且不易实现配电自动化；组合式变压器（俗称美式箱变）是将变压器、高压受电部分的负荷开关及保护装置、低压配电装置、低压计量系统和无功补偿装置组合在一起的成套变配电设备。

（3）中国式：从欧洲式派生而来，结合中国用户需要改进而成，但是符合中国电力部门各种法规标准要求，可铅封电能计量箱，无功补偿，一应俱全。

箱变的价格：十几万，上百万本公司箱变目前的市场：海口、南宁、郑州、上海、四川、西安等等……产品简介：YB系列高/低压预装式变电站是由高压开关设备、配电变压器、低压开关设备、电能计量装置和功率因数补偿装置等部分组成一个箱体，作为额定频率为50Hz的配变电网中的成套配电装置。

本系列产品可以取代传统的土建变电站，实现高、低压开关、控制保护、计量、补偿等功能，还具有占地面积小，安装简便、迅速，运行安全可靠，移动灵活，投资少且造型美观、可与周围环境协调一致等显著优点，适用于城市高层建筑、住宅小区、市政设施、工矿企业、油田、港口、机场、施工工地、道路、风力发电厂等场所在户外或户内使用。

通俗一点：“箱变就是成套电气设备盖了个可活动房子”；符合标准：国家标准：GB/T17467-1998《高压/低压预装式变电站》行业标准：DL/T537-2002《3～35kV箱式变电站订货技术条件》产品型号：本公司合同签订统一按“YB-容量”签订合同；其他厂家型号：ZBW –**；XBW-**等等..标准没规定具体型号，但铭牌参数有规定；箱变的分类：按布置：目字形，品字形，目字形（带走廊）;按箱体结构：分为整体、分体等。

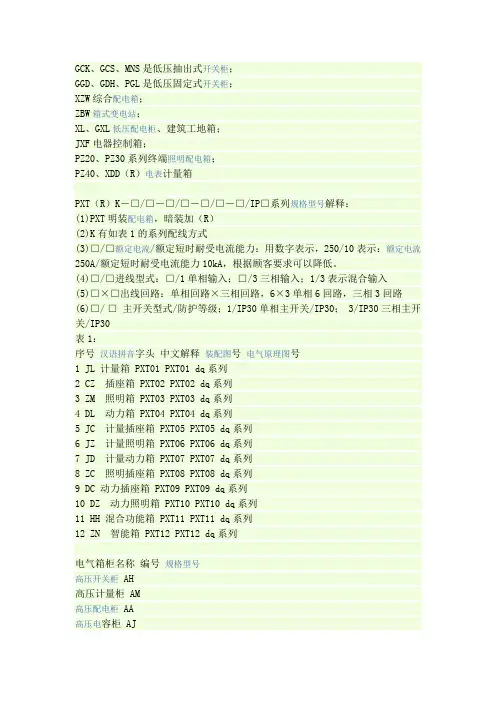

GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30； 3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明箱 PXT03 PXT03 dq系列4 DL 动力箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量动力箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动力插座箱 PXT09 PXT09 dq系列10 DZ 动力照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT举例说明吧GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力AL-CK是低压照明配电箱柜(抽屉式控制)AT-DT是电梯控制箱AP-DT低压电梯电力配电箱柜图上的只有红色、绿色和白色部分与电气有关，其他的都是土建的墙、窗、门之类的东西。

低压配电柜配电箱的型号GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

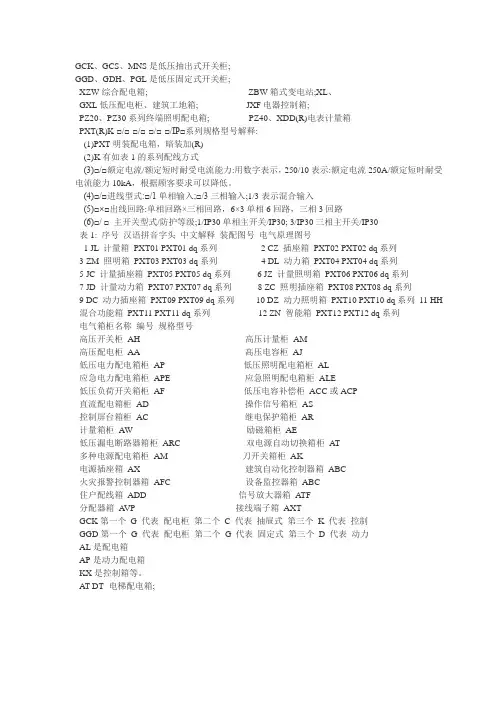

GCK、GCS、MNS是低压抽出式开关柜;GGD、GDH、PGL是低压固定式开关柜;XZW综合配电箱; ZBW箱式变电站;XL、GXL低压配电柜、建筑工地箱; JXF电器控制箱;PZ20、PZ30系列终端照明配电箱; PZ40、XDD(R)电表计量箱PXT(R)K-□/□-□/□-□/□-□/IP□系列规格型号解释:(1)PXT明装配电箱，暗装加(R)(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力:用数字表示，250/10表示:额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式:□/1单相输入;□/3三相输入;1/3表示混合输入(5)□×□出线回路:单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级;1/IP30单相主开关/IP30; 3/IP30三相主开关/IP30表1: 序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH 高压计量柜AM高压配电柜AA 高压电容柜AJ低压电力配电箱柜AP 低压照明配电箱柜AL应急电力配电箱柜APE 应急照明配电箱柜ALE低压负荷开关箱柜AF 低压电容补偿柜ACC或ACP直流配电箱柜AD 操作信号箱柜AS控制屏台箱柜AC 继电保护箱柜AR计量箱柜AW 励磁箱柜AE低压漏电断路器箱柜ARC 双电源自动切换箱柜AT多种电源配电箱柜AM 刀开关箱柜AK电源插座箱AX 建筑自动化控制器箱ABC火灾报警控制器箱AFC 设备监控器箱ABC住户配线箱ADD 信号放大器箱A TF分配器箱A VP 接线端子箱AXTGCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力AL是配电箱AP是动力配电箱KX是控制箱等。
