一般长轴线的方向我们称为纵向；自然，短的一方就是横向。那纵墙横墙也就这
么分。直观上就是短的是横强，长的是纵墙。
如你所说，构件上只说了纵向受力钢筋，没有横向受力钢筋。
以单向楼板来说，力的传递主要是延短边传递，所以主受力方向就一个，另一个
方向的可以是分布钢筋或者是构造钢筋。
以梁来说，所受的主要内力是弯矩和剪力，而梁的弯矩作用方向一般是延梁的长
度方向，所以该方向就需要纵向受力钢筋受拉来提高梁的承载力等。横向受力钢
筋就算箍筋吧。。。
沿建筑物长轴方向布置的墙称为纵墙，沿建筑物短轴方向布置的墙称为横墙。假
设平面是一个扁的长方形的房子（东西长，南北短），东西2堵墙是纵墙，南北
2堵墙是横墙，和一般的默认的感觉相反。

何为横墙，何为纵墙？
简单的说,纵墙的墙面就是纵墙面;山墙的墙面就是山墙面.
那么什么叫山墙?什么叫纵墙呢?
由于中国古代房子端头的墙都是山的形状,所以就叫做山墙，山墙的叫法一直沿
用到现在。尽管已经不是山东形状了，但还是管房子端头以及和端头平行的墙都
叫山墙。山墙大多是承重墙。
由于中国古代的房子大多是长条形状的，短方向的墙是山墙，长方向就叫做纵墙
了，也就是和山墙垂直方向的墙都是纵墙。纵墙的叫法也一直沿用到现在。纵墙
大多都是非承重墙。
相对于纵墙，山墙也叫做横墙。

纵墙承重体系：纵墙承重是将楼板及屋面板等水平承重构件均搁置在纵墙上，横
强只起到分割空间和连接纵墙的作用，因此可以将建筑物分割出较大的房间。但
在承重墙上面的门窗口将受到限制，只适用于要求有较大空间的场所。横墙的设
置主要是为了满足房屋的刚度和整体性的要求。

横墙承重体系：主要特点是楼板直接支撑在横墙上，横墙是主要的承重墙。优点
是房间的横向刚度大，整体性好，但平面使用灵活性差。

（1）、横墙是沿建筑物宽度方向布置的墙。
（2）、纵墙是沿建筑物长度方向布置的墙。

墙体按布置方向又可以分为纵墙和横墙。
沿建筑物长轴方向布置的墙称为纵墙，
沿建筑物短轴方向布置的墙称为横墙。

可以理解成沿着房间开间方向布置的墙为横墙，
可以理解成沿着房间进深方向布置的墙为纵墙，
可以简单的理解为 沿建筑物的长方向为纵墙， 短方向为横墙。
什么是横墙承重、纵墙承重、纵横墙混合承重？
答：（1）、横墙承重就是把梁或板搁置在横墙上。优点是横墙较密使横向刚度
大，抗震性高，外墙开窗灵活性大，容易组织穿堂风；缺点是用材量较多，开间
尺寸不够灵活。 （2）、纵墙承重就是把梁或板搁置在纵墙上。优点是建筑物
分间灵活，材料用量少；缺点是刚度较差，外墙开窗局限性大。 （3）、纵横
墙混合承重就是把梁或板同时搁置在纵墙和横墙上。优点是房间布置灵活，整体
刚度好；缺点是所用梁、板类型较多，施工较为麻烦
砖混结构中一般大于或等于240mm厚砖墙都是承重墙，，框架结构中砖墙没有承
重墙，剪力墙结构中也没有砖承重墙。

合集下载

《建筑构造》课件(第2章 墙体)

《建筑构造》课件(第2章 墙体)

▪ 隔墙：凡不承受外力，且自身的重量由楼板或附加的小梁来 承受，一般支承在楼板或梁上，起分隔空间的作用。
▪ 填充墙：是位于框架梁柱之间的墙体。
▪ 幕墙：当墙体悬挂于框架梁柱的外侧起围护作用时，称为幕 墙。幕墙的自重由其连接固定部位的梁柱承担。位于高层建 筑外围的幕墙，虽然不承受竖向的外部荷载，，但受高空气 流影响需承受以风力为主的水平荷载，并通过与梁柱的连接 传递给框架系统。
第二节 块材墙构造
块材墙——用砂浆等胶结材料将砖、石、砌块等块材组砌而成 的墙体。
一、墙体材料
（一）常用块材
1、砖：从材料上看，有粘土砖、灰砂砖、页岩砖、粉煤灰砖、煤矸 石砖、水泥砖 。 从外观上看， 有实心砖、空心砖、多孔砖。
▪ 强度等级：MU30、MU25、MU20、MU15、MU10、 MU7.5 MU为块材强度等级符号；MU30即抗压强度平均值≥30.0N/m㎡。
筋网片，使之拉结成整体
三、墙体尺度
1、定义：墙段厚和墙段长两个方向的尺度。 2、墙厚：由块材和灰缝的尺寸组合而成的。 3、洞口尺寸：指门窗洞口，其尺寸按模数协调统一标准制定。
尺寸≤ 1000mm ，采用基本模数100mm的倍数 尺寸＞1000mm ，采用扩大模数300mm的倍数。
四、墙身的细部构造
（一）砖墙的组砌 （见图2-6） 1、定义：砖组砌是指砖块材在砌体中的排列。 2、方式：错缝搭接，使上下皮砖的垂直缝交错。 3、关键：墙体表面不能形成通缝（垂直缝处于一条线上）,使墙体的强度和
稳定性降低。 4、横缝：上下皮之间的水平灰缝。 5、竖缝：左右两块砖之间的垂直缝。
图2-6 砖墙组砌名称 （《建筑构造》教材P21页）
• 钢筋混凝土构造柱的设置原则：
1、构造柱一般加设在以下三个位置：外墙转角、内外墙交接处、 楼梯间的内墙处。
第七章 墙 体

第七章 墙 体


二、砖墙的组砌方式（图7-4）
为了保证墙体的强度，砖砌体的砖缝必须横平 竖直，错缝搭接，避免通缝。同时砖缝砂浆必须 饱满，厚薄均匀。常用的错缝方法是将顶砖和顺 砖上下皮交错砌筑。每排列一层砖称为一皮。常 见的砖墙砌式有全顺式（120墙），一顺一丁式、 三顺一丁式或多顺一丁式、每皮丁顺相间式也叫 十字式（240墙），两平一侧式（180墙）等。
砖墙的组砌方式
三、砖墙的厚度（图7-5）
砖的厚度要满足承载能力、保温、隔热、隔声 和符合砖的规格的要求。 半砖墙：厚115mm； 一砖墙：厚240mm； 1 1 2 砖墙：厚365mm； 2砖墙：厚490mm； ¾砖墙：厚178mm；
四、墙体细部构造
墙体的细部构造包括门窗过梁、窗台、勒脚、 散水、明沟、变形缝、圈梁、构造柱和防火墙等。 （一）门窗过梁 过梁的形式有砖拱过梁、钢筋砖过梁和钢筋 混凝土过梁三种。
（五）满足防火的要求
建筑防火是建筑的一大设计重点。墙体的设 计中，墙体材料的燃烧性能和耐火极限必须符合 防火有关规定，有些建筑还要按防火规范要求设 置防火墙，防止火灾蔓延。
（六）满足工业化生产的要求
适应工业化生产的要求，为生产工厂化、施 工机械化创造条件，以降低劳动强度，提高施工 工效。
第二节
1、砖拱过梁（图7-6）
砖拱过梁分为平拱和弧拱。由竖砌的砖作拱 圈，一般将砂浆灰缝做成上宽下窄，上宽不大于 20mm，下宽不小于5mm。砖不低于MU7. 5， 砂浆不能低于M2.5，砖砌平拱过梁净跨宜小于1. 2m，不应超过1. 8m，中部起拱高约为1/50L。
2、钢筋砖过梁（图7-7）
钢筋砖过梁用砖不低于MU7. 5，砌筑砂浆不 低于M2. 5。一般在洞口上方先支木模，砖平砌， 下设3~4根φ6钢筋要求伸人两端墙内不少于 240mm，梁高砌5~7皮砖或≥L/4，钢筋砖过梁净 跨宜为 1. 5~2m
建筑结构技术概论

建筑结构技术概论


其它部分2cm。
（3）建筑工业化要求。
砖石结构的住宅和小型旅馆
混合结构的多层教学楼
二
框架结构体系
框架结构的最大特点是把承重的骨架和用来围护或分割空间 的帘幕式的墙面明确地分开。 原始人类由穴居而转入
地面居住时，就逐渐学会了
用树干、树枝、兽皮等材料 搭成类似于后来北美印第安
人式的帐篷，实际上是一种
原始形式的框架结构。
典型的印第安人式帐篷的骨架是由许多根树干或树枝做成的， 树干的下端插入地下，上端集束在一起，四周覆以兽皮、树皮或 人工编织的席子，形成了一个圆锥形的空间。这种原始形式的帐 篷结构极其简单、内部空间狭小局促，很大程度上限制了人在其 中的生活。 在欧洲逐渐发展起来的半木结构（half—timber），是一种 露明的木框架结构。随着构件之间的结构技巧日趋完善，可形成
墙体按受力情况可分为承重墙和非承重墙。承重墙
是指承受上部楼板、屋顶等传来荷载的墙。
承重墙的设计要求：
（一）结构要求
（二）热工要求
墙的名称
（一）结构要求
1、合理选择结构布置方案 墙体结构布置主要有横墙承重、纵墙承重、纵横墙混合承重和半 框架承重四种。 （1）横墙承重是将楼板两端搁置在横墙上，纵墙只承担自身的 重量。适用于横墙数量多且间距较小、位置比较固定的建筑。房屋空 间刚度大，结构整体性好，对抗风、抗震和调整地基不均匀沉降有利。 适用于住宅、宿舍等。
高达数层并具有相当稳定性的整体木框架结构。
半木结构不仅具有规则的平面形状，而且使立柱、横梁、屋顶 结构、斜撑等不同构件明确地区分开来，各自负担不同的功能，同 时又相互连接成为一个整体。同时按照建筑的规模，可以分为若干 个开间，开间之间设置立柱，门窗等开口可以安放在两根相邻的立 柱之间，内部空间随着开间的划分可作灵活的分隔。欧洲的许多国
墙体

墙体

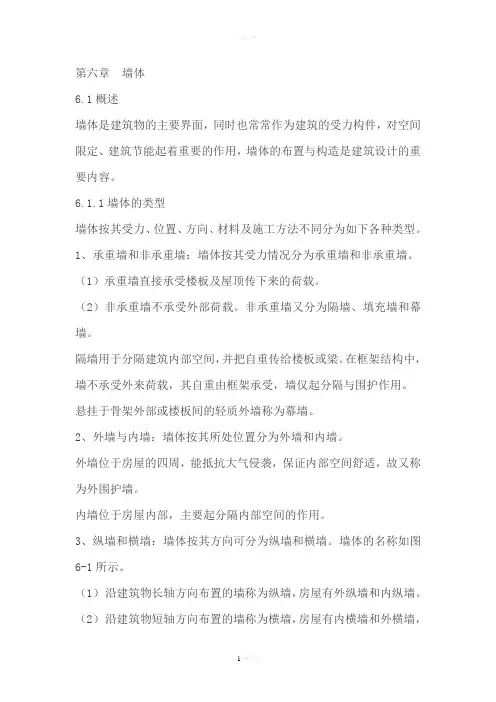

第六章墙体6.1概述墙体是建筑物的主要界面，同时也常常作为建筑的受力构件，对空间限定、建筑节能起着重要的作用，墙体的布置与构造是建筑设计的重要内容。
